Kabel Tahan Mekanis Tinggi (N)TSCGEWOEU 3,6/6 , 12/20 kV untuk Crane, Alat Industri Bergerak & Peralatan Skala Besar

(N)TSCGEWOEU

APLIKASI
Kabel ini dirancang khusus untuk peralatan bergerak yang beroperasi di bawah tekanan mekanis tinggi. Kabel ini direkayasa untuk tahan terhadap kecepatan perjalanan tinggi, beban tarik dinamis, perubahan gerakan multi-arah di berbagai bidang, efek pencampuran saat melewati rol, dan tekanan torsi terus-menerus. Kabel ini sangat cocok untuk crane kontainer berkecepatan tinggi, portal crane, stacker reclaimers, serta mesin industri bergerak skala besar.

STRUKTUR KABEL

KONDUKTOR: Konduktor fase dan tanah terbuat dari kawat tembaga timah berjalur annealed, stranded Class 5 sesuai dengan VDE 0295 dan IEC 60228.
LAYAR KONDUKTOR: Kompon karet semikonduktif ekstrusi dan pita semikonduktif.
ISOLASI: Kompon khusus kualitas tinggi berbasis EPR minimal 3GI3, sesuai dengan VDE 0207 – Bagian 20.
LAYAR ISOLASI: Kompon karet semikonduktif luar yang mudah dikupas dan pita semikonduktif.
TATA LETAK INTI: Desain tiga inti, di mana konduktor tanah dibagi menjadi tiga bagian dan ditempatkan di sela-sela inti, dengan inti tersusun mengelilingi filler semikonduktif yang menyertakan tali aramid di tengah untuk kekuatan tarik dan stabilitas struktural. Stranding kiri.
SELUBUNG DALAM: Kompon karet khusus, kualitas minimal 5GM3, sesuai dengan VDE 0207 – Bagian 21.
PENGUAT: Anyaman benang poliester yang diperkuat dan dilekatkan dengan proses vulkanisasi antara selubung, memberikan daya tahan tinggi pada sistem selubung.
SELUBUNG LUAR: Kompon karet khusus, kualitas minimal 5GM5, sesuai dengan VDE 0207 – Bagian 21.

STANDAR & KARAKTERISTIK UTAMA

STANDAR: Berdasarkan VDE 0250-813
PERSYARATAN UMUM: VDE 0250-1
PANDUAN PENGGUNAAN: VDE 0298-3, VDE 0298-4
UJI LISTRIK: VDE 0472-501, 512, 508, 502, 503
UJI NON-LISTRIK: VDE 0472-401, 402, 602, 615, 613
RESISTENSI KONDUKTOR: VDE 0295, IEC 60228
TIDAK MUDAH TERBAKAR: IEC 60332-1-2
TOLERANSI MINYAK: IEC 60811-404
TOLERANSI UV: BS EN 50289-4-17 / Metode B
TOLERANSI AIR: AD8

KARAKTERISTIK OPERASIONAL

TEGANGAN TERUKUR: 3,6/6 kV / 6/10 kV / 8,7/15 kV / 12/20 kV
TEGANGAN UJI: 11 kV / 17 kV / 24 kV / 29 kV
TEMPERATUR MAKS KONDUKTOR: 90°C
TEMPERATUR HUBUNG SINGKAT: 250°C (maks. 5 detik)
TEMPERATUR LINGKUNGAN MINIMUM: -40°C
KAPASITAS ARUS MAKS: VDE 0298-4
JARI-JARI LENGKUNG MINIMUM: VDE 0298-3
BEBAN TARIK MAKS PADA KONDUKTOR: 20 N/mm²
BEBAN TARIK MAKS PADA KONDUKTOR (SAAT AKSELERASI): hingga 25 N/mm²
STRES TORSIONAL: ± 50°/m
JARAK MINIMAL PERUBAHAN ARAH TIPE S: 20 × D
KECEPATAN PERJALANAN: max. 180 m/menit

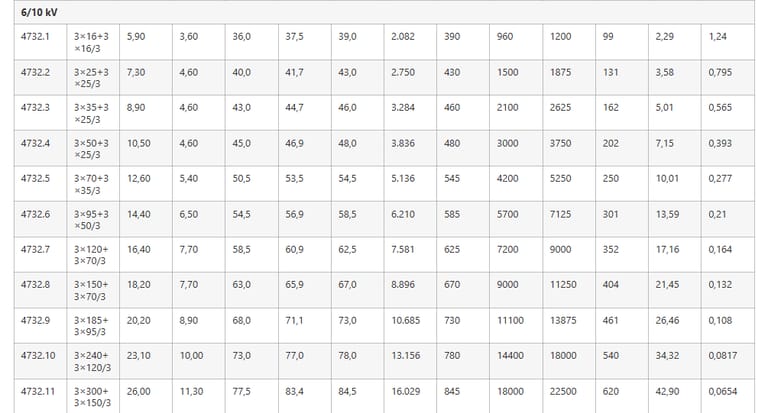

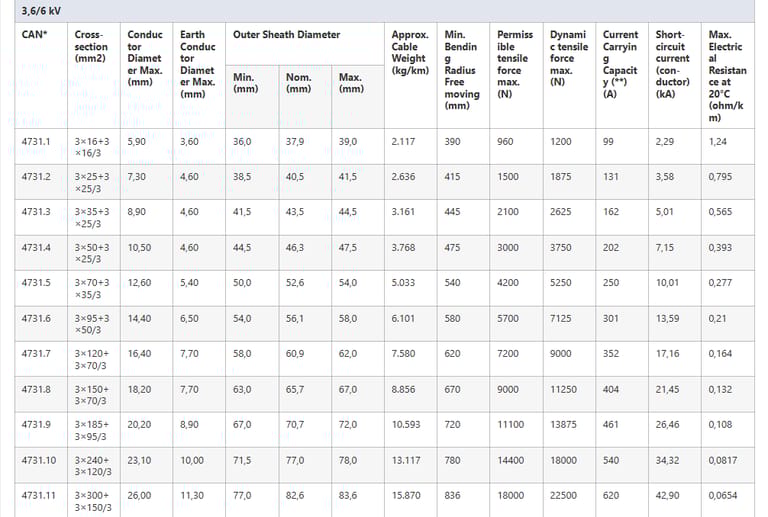

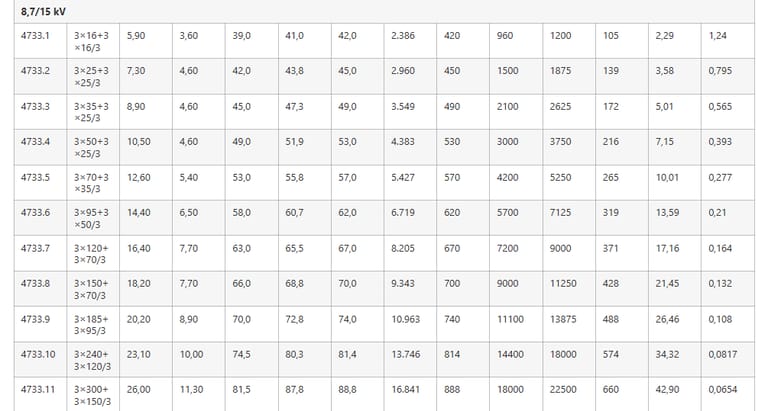

SPESIFIKASI TEKNIS

Kabel industri merupakan salah satu elemen paling vital dalam memastikan kelancaran operasional peralatan bergerak dan mesin skala besar. Namun, bagaimana jika peralatan tersebut bekerja dalam kondisi mekanis ekstrem dengan kecepatan tinggi, perubahan arah multi-level, serta tekanan torsional yang terus-menerus? Jawabannya terletak pada Kabel Tahan Mekanis Tinggi (N)TSCGEWOEU, yang dirancang khusus untuk kebutuhan tersebut.

Standar dan Karakteristik Utama Kabel (N)TSCGEWOEU

Kabel ini memenuhi standar internasional tinggi, menjadikannya pilihan andal untuk peralatan bergerak dan industri berat:

Standar: VDE 0250-813
Persyaratan Umum: VDE 0250-1
Panduan Penggunaan: VDE 0298-3, VDE 0298-4
Uji Listrik: VDE 0472-501, 512, 508, 502, 503
Uji Non-Listrik: VDE 0472-401, 402, 602, 615, 613
Kondisi Tahan Api: IEC 60332-1-2
Tahan Minyak: IEC 60811-404
Tahan UV: BS EN 50289-4-17 / Metode B
Tahan Air: AD8

Kabel ini juga mampu menahan kecepatan perjalanan hingga 180 m/menit dengan stress torsional ±50°/m, membuatnya ideal untuk crane cepat, portal crane, stacker reclaimer, dan mesin industri besar.

Dimana Kabel (N)TSCGEWOEU Digunakan?

Kabel ini dirancang untuk kondisi mekanis ekstrem:

Crane Kontainer Cepat (Fast-Moving Container Crane)
- Tahan kecepatan tinggi dan perubahan arah multi-level.
Portal Crane & Stacker Reclaimer
- Memastikan operasi berkelanjutan dengan torsional stress tinggi.
Mesin Industri Skala Besar & Alat Bergerak
- Cocok untuk excavator, spreader, dan conveyor besar.

Studi Kasus Indonesia: Pelabuhan Tanjung Priok

Di Pelabuhan Tanjung Priok, kabel (N)TSCGEWOEU digunakan pada crane kontainer dengan kecepatan tinggi. Penggunaan kabel ini mengurangi downtime hingga 20% dibandingkan kabel konvensional karena tahan aus, UV, dan torsional stress.

Bagaimana Cara Memilih Kabel yang Tepat?

Beberapa tips praktis:

Pilih tegangan operasi sesuai peralatan, misal 3,6/6 kV untuk crane kecil, 12/20 kV untuk mesin besar.
Pastikan diameter selubung sesuai ruang instalasi.
Pertimbangkan kapasitas arus dan bending radius sesuai jalur gerak.
Periksa standar dan sertifikasi (VDE, IEC) untuk keamanan dan kualitas.

Apa Perbedaan (N)TSCGEWOEU dengan Kabel Konvensional?

Fitur	Kabel Konvensional	(N)TSCGEWOEU
Tahan Mekanis	Rendah	Tinggi
Torsional Stress	±10°/m	±50°/m
Kecepatan Perjalanan	<100 m/menit	max. 180 m/menit
Bahan Konduktor	Tembaga standar	Tembaga timah annealed Class 5
Perlindungan Lingkungan	Minim	UV, air, oli, aus mekanis
Stabilitas Struktural	Terbatas	Aramid rope & reinforcement

FAQ: Pertanyaan Umum Tentang Kabel (N)TSCGEWOEU

1. Apakah kabel ini bisa digunakan di luar ruangan?
Ya, kabel ini tahan UV, air, dan kondisi ekstrem sehingga aman digunakan outdoor.

2. Apakah kabel cocok untuk crane portabel?
Sangat cocok. Dirancang untuk peralatan bergerak dan perubahan arah multi-level.

3. Bagaimana cara pemasangan kabel agar umur panjang?

Hindari radius tikungan terlalu kecil.
Pastikan jalur bebas dari gesekan tajam.
Gunakan roller atau guide untuk arah perubahan.

4. Bagaimana membandingkan kapasitas arus kabel?
Gunakan tabel teknis di atas sesuai cross-section dan tegangan. Kapasitas arus meningkat seiring konduktor lebih besar.

5. Apa risiko jika kabel dipasang salah?

Overheating dan penurunan umur kabel.
Kerusakan isolasi karena stres mekanis berlebih.
Risiko gangguan operasional pada mesin industri besar.

Saran Instalasi Kabel (N)TSCGEWOEU

Gunakan roller dan guide untuk jalur bergerak.
Hindari bending radius lebih kecil dari spesifikasi.
Periksa secara berkala aus mekanis, UV, dan kondisi isolasi.
Jangan gunakan kabel melebihi tensi maksimum.

Kesimpulan

Kabel Tahan Mekanis Tinggi (N)TSCGEWOEU adalah solusi ideal untuk crane, alat industri bergerak, dan peralatan skala besar di Indonesia. Dengan ketahanan torsional stress, kecepatan tinggi, dan perlindungan menyeluruh, kabel ini meningkatkan efisiensi operasional dan mengurangi downtime.

Jika Anda mencari kabel industri berkualitas tinggi untuk proyek crane atau mesin skala besar, hubungi kami sekarang untuk konsultasi teknis dan penawaran terbaik!
