Kabel Submersible Tegangan Menengah (N)TSCGECEWÖU 3,6/6 kV & 6/10 kV Kabel Fleksibel Tahan Air Laut untuk Pompa, Dredger & Peralatan Tambang Terbuka
(N)TSCGECEWÖU 3.6/6kV dan 6/10kV Kabel Submersible
APLIKASI
Kabel pasokan fleksibel untuk penggunaan dalam perendaman permanen di air asin dan payau hingga kedalaman 300 meter di bawah tekanan mekanis tinggi. Cocok untuk aplikasi seperti pompa, pengeruk, dan dermaga apung. Juga sesuai untuk operasi trailing pada peralatan pertambangan terbuka. Dapat digunakan untuk aplikasi dalam ruangan dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal Uo/U: 3.6/6kV, 6/10kV
Tegangan Uji:
3.6/6kV: 11kV
6/10kV: 17kV
Suhu Lingkungan:
Tetap: -40°C hingga +80°C
Fleksibel: -25°C hingga +60°C
Suhu Air Maksimum yang Diperbolehkan: +40°C
Radius Bending Minimum:
Tetap: 6 x diameter keseluruhan
Fleksibel: 10 x diameter keseluruhan
Dapat Direndam: 300 m
KONSTRUKSI
Konduktor Fase: Tembaga timah kelas 5
Isolasi: Senyawa karet
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Pelindung Tanah (PE): Anyaman kawat tembaga individual
Pengisi Tengah: Senyawa karet pada dukungan tekstil poliester
Selubung Dalam: Senyawa karet EPR dengan ketahanan terhadap air
Selubung Luar: Senyawa karet CM dengan ketahanan terhadap air
Warna Selubung: [Sesuai standar pelanggan]
STANDAR
VDE 0250 Bagian 813, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2

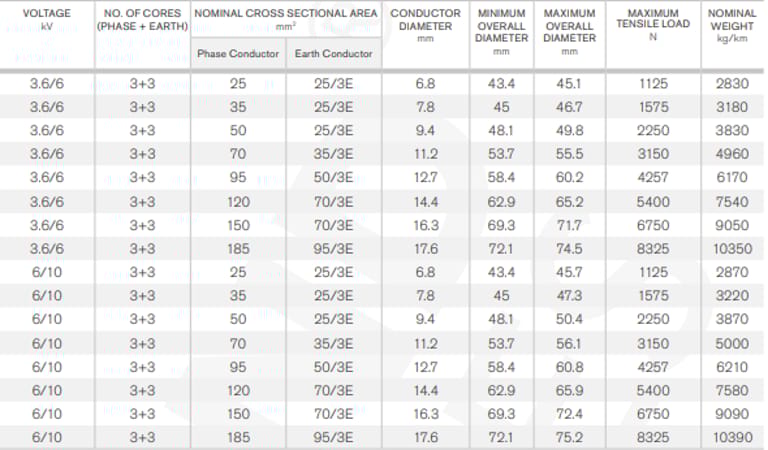

DIMENSI & SPESIFIKASI
Kabel submersible merupakan salah satu elemen krusial dalam sistem distribusi listrik untuk lingkungan basah, termasuk air asin dan tambang terbuka. Salah satu tipe unggulan di pasar industri adalah (N)TSCGECEWÖU 3,6/6 kV & 6/10 kV, yang dirancang untuk ketahanan tinggi terhadap tekanan mekanis dan perendaman permanen hingga 300 meter.
Mengapa Kabel Submersible (N)TSCGECEWÖU Dibutuhkan untuk Pompa dan Peralatan Tambang Terbuka?
Kabel ini dikembangkan untuk mengatasi tantangan lingkungan ekstrem, termasuk:
Perendaman permanen di air asin dan payau.
Tegangan mekanis tinggi, misalnya pada dredger atau pompa yang bergerak di lokasi tambang terbuka.
Aplikasi indoor dan outdoor, sehingga fleksibilitas operasional meningkat.
Dengan kemampuan ini, kabel (N)TSCGECEWÖU menjadi pilihan utama bagi industri yang membutuhkan keandalan, ketahanan korosi, dan keselamatan operasional.
Berapa Kapasitas Arus Kabel (N)TSCGECEWÖU?
Kapasitas arus nominal bergantung pada luas penampang dan metode penempatan:
Luas Penampang (mm²) | Di Lantai (A) | Bebas di Udara (A) | Direel (A) |
|---|---|---|---|
25 | 131 | 138 | 105 |
35 | 162 | 170 | 130 |
50 | 202 | 212 | 162 |
70 | 250 | 263 | 200 |
95 | 301 | 316 | 241 |
120 | 352 | 370 | 282 |
150 | 404 | 424 | 323 |
185 | 461 | 484 | 369 |
Catatan: Perhitungan ini mempertimbangkan kondisi fleksibel dan perendaman permanen.
Di Mana Kabel Ini Digunakan? Studi Kasus di Indonesia
Kabel (N)TSCGECEWÖU banyak diterapkan di:
Pompa Industri dan Submersible Pump
Contoh: Pompa tambang batubara Kalimantan Timur yang bekerja di sungai payau.
Keunggulan: Tahan korosi dan tekanan air tinggi.
Dredger dan Floating Dock
Contoh: Dredger untuk reklamasi laut di Jakarta.
Keunggulan: Fleksibel, dapat menahan tarikan saat trailing operations.
Peralatan Tambang Terbuka
Contoh: Excavator dan conveyor di tambang emas Sulawesi.
Keunggulan: Ketahanan mekanis tinggi dan fleksibilitas untuk aplikasi indoor/outdoor.
Bagaimana Cara Memilih Antara 3,6/6 kV dan 6/10 kV?
Parameter | 3,6/6 kV | 6/10 kV |
|---|---|---|
Tegangan Operasi | Medium voltage rendah | Medium voltage lebih tinggi |
Kapasitas Arus | Sedang | Lebih tinggi |
Aplikasi Umum | Pompa dan dredger kecil | Dredger besar, tambang terbuka |
Radius Lengkung Min | 6-10 x diameter total | Sama |
Tips: Pilih tegangan sesuai kebutuhan sistem dan jarak pengoperasian. Untuk operasi jarak jauh atau pompa kapasitas besar, 6/10 kV lebih disarankan.
Bagaimana Cara Menginstal Kabel Submersible Ini dengan Aman?
Langkah-langkah instalasi yang direkomendasikan:
Periksa diameter dan panjang kabel sesuai spesifikasi pompa/dredger.
Gunakan radius lengkung minimum untuk mencegah kerusakan mekanis.
Pastikan kabel bersih dari minyak atau kotoran sebelum perendaman.
Gunakan bushing dan konektor tahan air pada titik sambungan.
Lakukan pengujian tegangan sebelum operasi penuh.
Pertanyaan Umum Tentang Kabel Submersible (N)TSCGECEWÖU
Apa perbedaan kabel submersible ini dengan kabel fleksibel biasa?
Kabel ini dirancang untuk perendaman permanen, tahan korosi air asin, dan memiliki lapisan semi-konduktif serta selubung tahan air yang lebih tebal dibanding kabel fleksibel standar.
Berapa kedalaman maksimum penggunaan kabel?
Dapat digunakan hingga 300 meter perendaman di air asin atau payau.
Bisakah kabel digunakan di air tawar?
Ya, kabel juga sangat cocok untuk air tawar, bahkan lebih aman karena tekanan korosi lebih rendah.
Apa keuntungan menggunakan kabel ini di tambang terbuka?
Fleksibilitas tinggi untuk peralatan bergerak.
Tahan terhadap tarik-menarik dan tekanan mekanis.
Operasional indoor/outdoor, meningkatkan keandalan.
Bagaimana cara melakukan pemeliharaan kabel?
Inspeksi visual berkala.
Pastikan tidak ada lipatan tajam atau gesekan pada permukaan kasar.
Cek tegangan dan arus secara rutin sesuai manual.
Mengapa Memilih Kabel (N)TSCGECEWÖU untuk Proyek Anda?
Jika proyek Anda membutuhkan pompa submersible, dredger, atau peralatan tambang terbuka di Indonesia, kabel (N)TSCGECEWÖU adalah solusi andal, tahan lama, dan sesuai standar internasional (VDE 0250, EN 60228, IEC/EN 60332-1-2).
Kesimpulan
Kabel submersible tegangan menengah (N)TSCGECEWÖU 3,6/6 kV & 6/10 kV menawarkan kombinasi fleksibilitas, daya tahan, dan keandalan tinggi untuk lingkungan ekstrem di Indonesia. Dengan pemahaman struktur, material, spesifikasi, dan tips instalasi yang tepat, pengguna dapat memaksimalkan kinerja pompa, dredger, dan peralatan tambang terbuka, sekaligus memastikan keselamatan dan efisiensi energi.
