Kabel Shuttle Car Fleksibel Type 275 1.1 kV AS/NZS 1802 Kabel Tambang Heavy Duty untuk Peralatan Gulung Kecepatan Tinggi

Tipe 275 1.1 kV

Deskripsi Kabel
Kabel shuttle car sesuai AS/NZS 1802.

Aplikasi
Kabel ini digunakan dengan peralatan gulung cepat (high-speed reeling) pada shuttle car dan mengalami tekanan terbesar di bawah tanah. Konstruksi kabel dirancang untuk menahan efek “corkscrewing” dalam kondisi berat ini.

Sertifikasi
AS/NZS 1802

Perilaku terhadap Api dan Nyala
Tahan api / Fire retardant

Rentang Suhu Operasi

Suhu maksimum: +90°C
Suhu minimum: -25°C

Fleksibilitas
Fleksibel

Ketahanan terhadap:

Paparan bahan kimia: Sangat baik / Sering
Dampak mekanis: Berat
Paparan air: Perendaman / Penutup sementara
Paparan sinar matahari & cuaca: Cocok untuk paparan langsung

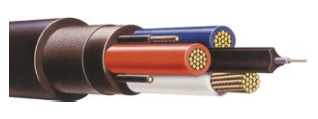

Desain Kabel

Inti daya tidak dilapisi secara individu, tiga inti ground, dan satu pilot yang dapat diperluas, disusun dengan isi semi-konduktif, diperkuat, dan dilapisi sheath heavy duty untuk aplikasi 1.1/1.1 kV.
Inti: Logam tembaga timah, tiga inti + tiga ground + pilot
Isolasi: EPR (R-EP-90)
Warna inti: merah, putih, biru
Pilot: Satu pilot di tengah kabel
Resistansi DC maksimum:
- 5,5 Ω/100 m untuk konduktor daya hingga 35 mm²
- 3 Ω/100 m untuk kabel lebih besar
Ground: Tiga ground fleksibel berlapis elastomer semi-konduktif, terletak di sela-sela inti
Sheath: Elastomer semi-konduktif dengan penguatan anyaman terbuka, dilapisi HD-85-PCP heavy duty

Kondisi Instalasi

Di udara bebas
Peralatan mobile

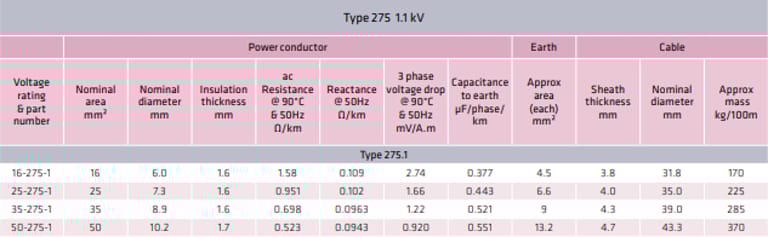

Physical & electrical characteristics

Kabel shuttle car fleksibel Type 275 1.1 kV merupakan pilihan utama untuk aplikasi tambang berat di Indonesia, terutama untuk peralatan gulung kecepatan tinggi yang digunakan pada shuttle car.

Apa itu Kabel Shuttle Car Type 275 1.1 kV dan Mengapa Penting untuk Tambang?

Kabel shuttle car Type 275 dirancang khusus untuk digunakan dengan peralatan gulung kecepatan tinggi di shuttle car, yang beroperasi di kondisi ekstrim bawah tanah. Kabel ini harus menahan tarikan berat, gesekan, dan rotasi tanpa mengalami kerusakan seperti “corkscrewing” atau melilit.

Kabel ini memenuhi standar AS/NZS 1802, tahan api, fleksibel, dan mampu beroperasi pada rentang suhu dari -25°C hingga +90°C. Keunggulan lainnya adalah ketahanan terhadap paparan kimia, benturan mekanik, air, serta sinar matahari dan cuaca.

Di Mana Kabel Type 275 Digunakan?

Shuttle Car dan Peralatan Gulung Kecepatan Tinggi

Kabel ini digunakan di shuttle car yang mengangkut material tambang di terowongan sempit. Pergerakan cepat dan berulang memerlukan kabel yang fleksibel namun tahan aus.

Pompa, Fans, dan Crusher

Selain shuttle car, kabel Type 275 juga digunakan sebagai feeder kabel untuk pompa air, kipas ventilasi, atau crusher di area tambang bawah tanah.

Mobile Equipment

Kabel ini mampu digunakan di atas tanah, untuk suplai daya ke peralatan mobile, tanpa mengurangi keamanan atau umur kabel.

Bagaimana Kabel Type 275 Dibandingkan dengan Kabel Type Lain?

Fitur	Type 275	Type 241	Type 210
Fleksibilitas	Tinggi	Sangat Tinggi	Sedang
Tahan Mekanik	Berat	Sedang	Ringan
Suhu Operasi	-25°C s/d +90°C	-25°C s/d +90°C	-25°C s/d +90°C
Pilot Control	Ya	Ya	Ya
Aplikasi Utama	Shuttle Car & Mobile Equipment	Shuttle Car Fleksibel	Peralatan Bor Tangan
Tahan Air	Ya	Ya	Terbatas
Tahan Api	Ya	Ya	Ya

Kesimpulan: Type 275 cocok untuk aplikasi berat dengan kecepatan gulung tinggi, sedangkan Type 241 lebih fleksibel untuk peralatan yang memerlukan kelenturan tinggi. Type 210 lebih cocok untuk peralatan tangan atau beban ringan.

FAQ (Pertanyaan yang Sering Diajukan)

1. Apakah Kabel Type 275 aman digunakan di terowongan tambang bawah tanah?

Ya, kabel ini memenuhi standar AS/NZS 1802, tahan api, dan dirancang untuk kondisi bawah tanah yang berat.

2. Bagaimana cara memilih ukuran kabel yang tepat?

Ukuran kabel dipilih berdasarkan arus beban, panjang kabel, dan tegangan drop yang dapat diterima. Tabel spesifikasi teknis di atas dapat menjadi panduan awal.

3. Apakah kabel ini tahan terhadap air dan kimia?

Ya, kabel ini memiliki resistansi tinggi terhadap paparan kimia dan air, termasuk perendaman sementara.

4. Bagaimana cara mencegah “corkscrewing” saat penggunaan shuttle car?

Desain inti kabel dan lapisan pelindung heavy duty mencegah lilitan dan torsion, namun instalasi harus mengikuti panduan pabrikan untuk memastikan umur kabel panjang.

5. Apakah kabel ini bisa digunakan di luar tambang?

Ya, kabel ini cocok untuk peralatan mobile di atas tanah, asalkan tidak melebihi batas arus dan tegangan yang direkomendasikan.

6. Bagaimana cara instalasi kabel Type 275?

Pasang kabel dengan radius lentur minimum sesuai panduan pabrikan.
Hindari tarikan berlebih saat menggulung atau memutar.
Gunakan clamp dan pelindung kabel di titik-titik gesekan.
Rutin memeriksa keausan selubung dan isolasi inti.

Studi Kasus di Indonesia

Di salah satu tambang batubara di Kalimantan Selatan, Type 275 1.1 kV digunakan pada shuttle car yang memindahkan batubara dari terowongan ke conveyor utama. Setelah 12 bulan penggunaan:

Tidak ada laporan kegagalan listrik akibat torsion atau aus mekanik.
Tegangan drop tetap stabil di bawah 3%.
Pemeliharaan kabel berkurang hingga 30% dibandingkan kabel generasi sebelumnya (Type 241).

Hasil ini menunjukkan kehandalan dan efisiensi Type 275 di kondisi ekstrim.

Tips Instalasi Kabel Type 275

Periksa radius lentur: Pastikan kabel tidak ditekuk lebih dari batas minimum.
Gunakan roller guide: Saat dipasang pada shuttle car, gunakan roller untuk mengurangi gesekan.
Pantau kondisi selubung: Lapisan HD-85-PCP heavy duty harus selalu utuh.
Perawatan berkala: Cek kondisi pilot dan inti tanah setiap 3-6 bulan untuk menghindari kegagalan sistem kontrol.
Gunakan peralatan pengaman: Selalu gunakan alat pengaman saat menggulung kabel atau mengganti konektor.

Kesimpulan dan Rekomendasi

Kabel shuttle car fleksibel Type 275 1.1 kV adalah solusi ideal untuk peralatan gulung kecepatan tinggi di tambang bawah tanah. Dengan desain heavy duty, fleksibilitas tinggi, dan ketahanan terhadap kondisi ekstrim, kabel ini dapat meningkatkan keandalan, keamanan, dan efisiensi operasional tambang.

Rekomendasi: Untuk proyek baru di Indonesia, gunakan Type 275 untuk shuttle car, feeder pompa, dan peralatan mobile lainnya, serta pastikan instalasi dan perawatan sesuai panduan pabrikan.
