Kabel Reeling Tegangan Rendah (N)SHTOEU untuk Reeling Vertikal Kabel Fleksibel Heavy Duty 0,6/1 kV sesuai DIN VDE 0250-814

(N)SHTOEU
Kabel Tegangan Rendah untuk Reeling Vertikal

Aplikasi

Kabel reeling tegangan rendah yang fleksibel, dirancang untuk digunakan pada kondisi beban mekanis ekstrem, khusus用于 operasi reeling vertikal（aplikasi reeling pada spreader).

Data Umum

Penamaan tipe: (N)SHTOEU-J / -O
Standar: Berdasarkan DIN VDE 0250-814
Sertifikasi / Persetujuan: GOST-R

Fitur Desain

Konduktor
Tembaga elektrolitik polos (bare copper), serabut sangat halus kelas FS.

Isolasi
Senyawa termoplastik khusus dengan stabilitas sangat tinggi, resistansi isolasi optimal, serta karakteristik geser (gliding) yang sangat baik.

Identifikasi Inti
Isolasi inti berwarna hitam dengan penomoran cetak warna terang untuk identifikasi yang jelas; konduktor pentanahan berwarna hijau-kuning.

Pelindung Individual (Screen)
Anyaman pelindung dari kawat tembaga berlapis timah (tinned copper braid).
Impedansi transfer dioptimalkan pada 30 MHz.

Cakupan permukaan:
- ≥ 60% untuk inti berpelindung
- ≥ 80% untuk pasangan terpilin (twisted pairs)

Susunan Inti
Disusun maksimal dalam 3 lapisan.

Elemen Penyangga
Elemen penyangga aramid di bagian tengah untuk meningkatkan kemampuan menahan beban tarik.
Nilai kN menunjukkan beban putus (breaking load) dari elemen penyangga.

Sistem Selubung (Sheath System)

Selubung dalam:
Senyawa khusus berbasis PCP berkualitas tinggi, warna kuning.
Anyaman anti-torsi:
Anyaman diperkuat dari benang poliester, divulkanisasi di antara selubung, menghasilkan kekuatan sistem selubung yang sangat tinggi.
Selubung luar:
Kombinasi unik antara fleksibilitas dan ketahanan.
Senyawa karet khusus berbasis PCP yang tahan abrasi dan sobek, warna kuning.

Parameter Listrik

Tegangan nominal: 0,6/1 kV (600/1000 V)
Tegangan operasi maksimum AC: 0,7/1,2 kV
Tegangan operasi maksimum DC: 0,9/1,8 kV
Tegangan uji AC: 3,5 kV (5 menit)
Transmisi data:
Dengan elemen khusus: AS-i Bus, Profibus, CAN-Bus, Industrial Ethernet.
Alternatif: serat optik untuk transmisi seluruh protokol bus.
Kapasitas hantar arus: Sesuai DIN VDE 0298-4

Parameter Kimia

Ketahanan terhadap minyak:
Sesuai DIN EN 60811-404; DIN VDE 0473-811-404, paragraf 10
Ketahanan cuaca:
Dapat digunakan tanpa batas di dalam dan luar ruangan; tahan ozon, UV, dan kelembapan
Ketahanan air:
Terjamin dan telah diverifikasi melalui uji jangka panjang

Parameter Termal

Suhu maksimum konduktor: 90 °C
Suhu maksimum hubung singkat konduktor: 250 °C
Suhu lingkungan instalasi tetap: min. -50 °C / maks. +80 °C
Suhu lingkungan pada operasi fleksibel penuh: min. -35 °C / maks. +80 °C

Parameter Mekanis

Beban tarik maksimum:
Beban tarik ditingkatkan melalui elemen penyangga tambahan (lihat tabel).
Tegangan torsi: ± 50°/m
Radius tekuk minimum:
Sesuai DIN VDE 0298 bagian 3
Jarak minimum perubahan arah tipe-S: 20 × D
Kecepatan gerak:
Hoist (reeling vertikal) hingga 240 m/menit.
Untuk kecepatan di atas 240 m/menit, disarankan berkonsultasi dengan pabrikan.
Pengujian tambahan:
Uji pembengkokan terbalik, uji pembengkokan roller, uji tegangan torsi

Dalam sistem industri modern seperti pelabuhan, terminal peti kemas, pabrik baja, gudang otomatis, dan crane vertikal, kebutuhan akan kabel yang fleksibel, tahan beban mekanis ekstrem, dan andal secara listrik menjadi semakin krusial. Salah satu solusi yang banyak digunakan adalah Kabel Reeling Tegangan Rendah (N)SHTOEU, yang dirancang khusus untuk operasi reeling vertikal (vertical reeling) sesuai standar DIN VDE 0250-814.

Apa yang Dimaksud dengan Kabel Reeling Vertikal (Vertical Reeling Cable)?

Kabel reeling vertikal adalah kabel fleksibel yang digunakan pada sistem penggulungan naik–turun secara vertikal, misalnya pada:

Hoist crane
Spreader container crane
Lift industri
Automated storage & retrieval system (AS/RS)

Berbeda dengan kabel reeling horizontal, kabel reeling vertikal harus menahan beratnya sendiri, gaya tarik tinggi, serta tegangan puntir dan pembengkokan berulang.

👉 Inilah alasan mengapa (N)SHTOEU dirancang dengan elemen penopang aramide dan sistem selubung khusus heavy duty.

Mengapa (N)SHTOEU Cocok untuk Aplikasi Heavy Duty di Reeling Vertikal?

Apa keunggulan utama desain (N)SHTOEU?

Kabel (N)SHTOEU dikembangkan untuk beban mekanis ekstrem, dengan kombinasi:

Fleksibilitas tinggi
Kekuatan tarik luar biasa
Ketahanan terhadap puntiran
Umur pakai panjang pada operasi dinamis

Hal ini membuatnya ideal untuk kecepatan reeling hingga 240 m/menit pada aplikasi hoist vertikal.

Bagaimana Struktur dan Material Kabel (N)SHTOEU Dibangun?

Apa jenis konduktor yang digunakan pada (N)SHTOEU?

Tembaga elektrolitik tanpa lapisan (bare copper)
Sangat halus, kelas FS (extra fine stranded)
Memberikan fleksibilitas maksimum dan konduktivitas tinggi

Bagaimana sistem isolasi intinya?

Thermoplastic compound khusus
Stabilitas tinggi
Tahanan isolasi sangat baik
Karakteristik gesek rendah (excellent gliding)

Identifikasi inti:

Isolasi hitam dengan nomor cetak terang
Konduktor pembumian: hijau–kuning

Apa fungsi screen dan shielding pada kabel ini?

Anyaman kawat tembaga berlapis timah (tinned copper braid)
Impedansi transfer dioptimalkan pada 30 MHz
Penutup permukaan:
- ≥ 60% untuk core bershield
- ≥ 80% untuk twisted pair

👉 Sangat cocok untuk sinyal kontrol dan komunikasi industri.

Mengapa (N)SHTOEU Memiliki Elemen Penopang Aramide?

Elemen penopang aramide di tengah kabel
Menanggung gaya tarik utama
Nilai kN menunjukkan breaking load
Sangat penting untuk reeling vertikal jarak tinggi

Bagaimana Sistem Selubung (Sheath System)-nya?

Tiga lapisan pelindung utama:

Inner Sheath
- Compound PCP berkualitas tinggi
- Warna kuning
Anti-Torsion Braid
- Anyaman poliester diperkuat
- Ikatan vulkanisasi antar selubung
- Meningkatkan ketahanan puntir
Outer Sheath
- Karet khusus berbasis PCP
- Tahan abrasi & sobek
- Fleksibel namun sangat kuat

Apakah (N)SHTOEU Mendukung Transmisi Data?

Ya. Kabel ini dapat dikombinasikan dengan:

ASI-Bus
Profibus
CAN-Bus
Industrial Ethernet
Fiber Optic (FO) untuk semua protokol bus industri

👉 Ideal untuk smart crane & automated system.

Bagaimana Ketahanan Lingkungan dan Kimianya?

Apakah Kabel Ini Cocok untuk Iklim Tropis Indonesia?

Sangat cocok.

Tahan minyak (DIN EN 60811-404)
Tahan UV, ozon, dan kelembapan
Dapat digunakan indoor & outdoor
Tahan air (lulus uji jangka panjang)

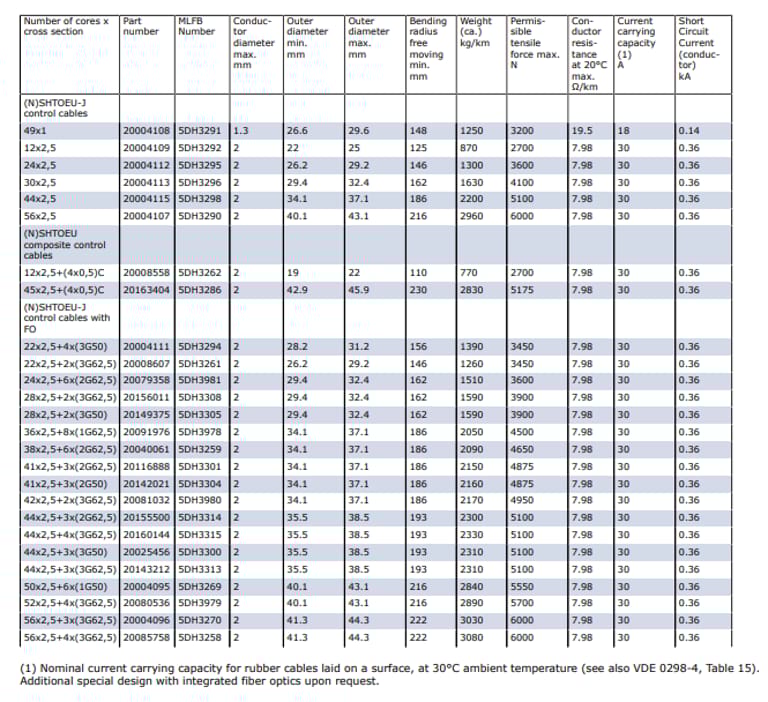

Model (N)SHTOEU Apa Saja yang Tersedia dan Bagaimana Perbandingannya?

Bagaimana Perbedaan (N)SHTOEU-J, Composite, dan FO?

Tipe	Karakteristik	Aplikasi
(N)SHTOEU-J	Kontrol standar	Crane & hoist
Composite	Power + signal	Sistem otomatis
Dengan FO	Power + fiber optic	Smart crane, port automation

FAQ – Pertanyaan yang Sering Diajukan tentang Kabel (N)SHTOEU

Apakah (N)SHTOEU Bisa Digunakan untuk Reeling Horizontal?

Bisa, namun dirancang optimal untuk vertikal.

Apa Perbedaan Utamanya dengan NSHTOEU Biasa?

Versi (N) memiliki standar DIN yang diperbarui dan opsi struktur khusus.

Apakah Bisa Custom dengan Fiber Optic?

Ya, desain khusus tersedia berdasarkan permintaan.

Mengapa Memilih Kabel (N)SHTOEU untuk Proyek Anda?

Sesuai DIN VDE 0250-814
Heavy duty & tahan lama
Mendukung power + data
Cocok untuk iklim Indonesia
Digunakan secara luas di industri global
