Kabel Reeling Tegangan Menengah (N)TSCGEWOEU untuk Crane & Peralatan Bergerak Berat DIN VDE 0250-813

(N)TSCGEWOEU – Kabel Reeling Tegangan Menengah

Aplikasi

Kabel reeling tegangan menengah yang sangat fleksibel, dirancang untuk aplikasi dengan beban mekanis tinggi hingga ekstrem, seperti:

Kecepatan gerak yang tinggi
Beban tarik dinamis
Perubahan arah berulang ke berbagai bidang
Gesekan dan pengadukan saat melintas di atas roller
Tegangan torsi yang tinggi

Kabel ini terutama digunakan untuk peralatan bergerak, misalnya crane peti kemas berkecepatan tinggi dan peralatan industri besar yang bergerak secara dinamis.

Data Umum

Penamaan tipe: (N)TSCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813
Sertifikasi / Persetujuan: GOST-R

Karakteristik Desain

Konduktor
Konduktor fasa dan konduktor pentanahan terbuat dari tembaga elektrolitik berlapis timah, sangat halus terpilin (kelas FS), sesuai DIN VDE 0295.

Isolasi
Senyawa khusus berkualitas tinggi berbasis EPR (minimum kelas 3GI3), dengan karakteristik mekanis dan listrik yang ditingkatkan
(mengacu pada DIN VDE 0207 Bagian 20).

Pengendalian Medan Listrik
Lapisan semikonduktif bagian dalam berbahan EPR dan lapisan semikonduktif luar berbahan NBR termodifikasi, dapat dikupas dalam kondisi dingin sehingga sangat mudah dipersiapkan (desain Easy Strip).

Identifikasi Inti
Isolasi berwarna alami dengan lapisan semikonduktif hitam.

Susunan Inti
Desain tiga inti, dengan konduktor pentanahan dibagi menjadi 3 bagian dan ditempatkan di ruang antar inti.

Sistem Selubung (Sheath System) – Lapisan Ganda

Selubung dalam:
Senyawa khusus berbasis EPR, kualitas minimum 5GM3, juga berfungsi sebagai penghalang air; warna merah.
Anyaman anti-torsi:
Anyaman poliester diperkuat, divulkanisasi di antara selubung dalam dan luar, memberikan kekuatan sistem selubung yang sangat tinggi.
Selubung luar:
Struktur sandwich inovatif yang menggabungkan fleksibilitas tinggi dan ketahanan mekanis.
Terbuat dari senyawa karet berkualitas tinggi berbasis PCP, tahan abrasi dan sobek, kualitas minimum 5GM5; warna merah terang/merah.

Parameter Listrik

Tegangan nominal: 1,8/3 kV
Tegangan operasi maksimum AC: 2,1/3,6 kV
Tegangan operasi maksimum DC: 2,7/5,4 kV
Tegangan uji AC: 6 kV

EMC
Desain ini menghasilkan tingkat interferensi yang sangat rendah berkat susunan tiga inti simetris dengan toleransi manufaktur yang sangat ketat.

Transmisi Data
Tersedia desain khusus dengan pasangan terpilin berpelindung (Twisted Shielded Pairs) atau elemen kontrol dengan pelindung individual sesuai permintaan.
Versi khusus dengan serat optik terintegrasi juga tersedia dalam lini produk.

Kapasitas Hantar Arus
Sesuai DIN VDE 0298 Bagian 4.
Nilai yang lebih tinggi dimungkinkan pada kondisi tertentu (silakan konsultasikan dengan pabrikan).

Parameter Kimia

Ketahanan terhadap minyak:
Sesuai DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Ketahanan cuaca:
Cocok untuk penggunaan luar dan dalam ruangan tanpa batasan; tahan ozon, UV, dan kelembapan
Ketahanan air:
Sesuai HD 2216

Parameter Termal

Suhu maksimum konduktor: 90 °C
Suhu hubung singkat maksimum konduktor: 250 °C
Suhu lingkungan (instalasi tetap): −50 °C hingga +80 °C
Suhu lingkungan (operasi fleksibel penuh): −35 °C hingga +80 °C

Tegangan Kerja yang Tersedia – (N)TSCGEWOEU

3,6/6 kV | 4,2/7,2 kV | 5,4/10,8 kV | 11 kV
6/10 kV | 6,9/12 kV | 9/18 kV | 17 kV
8,7/15 kV | 10,4/18 kV | 13,5/27 kV | 24 kV
12/20 kV | 13,9/24 kV | 18/36 kV | 29 kV

Parameter Mekanis

Beban tarik maksimum pada konduktor: 20 N/mm²
Beban tarik maksimum selama akselerasi:
Hingga 30 N/mm² (sesuai DIN VDE 0298 Bagian 3: 15 N/mm²)
Ketahanan torsi: ±25°/m
Radius tekuk minimum: Sesuai DIN VDE 0298 Bagian 3
Jarak minimum perubahan arah tipe S: 20 × D (D = diameter kabel)
Kecepatan gerak – Gantry (operasi reeling):
Tidak ada batasan. Untuk kecepatan di atas 240 m/menit, disarankan berkonsultasi dengan pabrikan kabel.
Pengujian tambahan:
Uji tekuk berulang terbalik, uji ketahanan torsi

Mengapa banyak operator crane memilih kabel reeling tegangan menengah (N)TSCGEWOEU?

Kabel Reeling Tegangan Menengah (N)TSCGEWOEU adalah jenis kabel listrik fleksibel khusus yang dirancang untuk aplikasi reeling (penggulungan) pada peralatan bergerak berat seperti container crane berkecepatan tinggi, gantry crane, stacker-reclaimer, dan mesin industri besar lainnya. Kabel ini dibuat untuk menahan beban mekanis tinggi hingga ekstrem, termasuk tarikan dinamis, kecepatan gerak tinggi, perubahan arah berulang, serta tegangan torsi yang konstan.

Di Indonesia, kebutuhan akan kabel jenis ini terus meningkat seiring pertumbuhan pelabuhan, terminal peti kemas, industri baja, dan proyek infrastruktur skala besar.

Apa standar internasional yang digunakan pada kabel (N)TSCGEWOEU?

Kabel ini diproduksi berdasarkan standar DIN VDE 0250-813, standar Jerman yang dikenal ketat dalam hal keselamatan, performa mekanis, dan keandalan listrik untuk kabel reeling tegangan menengah. Selain itu, kabel ini juga memiliki sertifikasi GOST-R, sehingga dapat digunakan secara global.

Bagaimana struktur dan desain kabel (N)TSCGEWOEU?

Apa material konduktor yang digunakan?

Konduktor utama dan konduktor pembumian (earth conductor) terbuat dari tembaga elektrolitik berlapis timah (tinned copper) dengan serabut sangat halus (kelas FS). Struktur ini memberikan fleksibilitas tinggi sekaligus ketahanan terhadap kelelahan logam akibat gerakan berulang.

Bagaimana sistem isolasi kabel ini bekerja?

Isolasi inti menggunakan EPR (Ethylene Propylene Rubber) kualitas tinggi minimal 3GI3, yang menawarkan:

Stabilitas listrik yang sangat baik
Ketahanan mekanis tinggi
Umur pakai panjang dalam kondisi kerja berat

Apa fungsi lapisan pengendali medan listrik (electrical field control)?

Kabel ini dilengkapi:

Lapisan semikonduktif bagian dalam dari EPR
Lapisan semikonduktif luar dari NBR termodifikasi

Desain ini memungkinkan proses pengupasan yang mudah bahkan pada suhu rendah (Easy Strip Design), sangat membantu saat instalasi dan perawatan di lapangan.

Mengapa kabel ini tahan terhadap torsi dan puntiran?

Di antara selubung dalam dan luar terdapat anyaman anti-torsi dari serat poliester yang divulkanisasi menyatu dengan selubung. Struktur ini menjaga kestabilan bentuk kabel saat mengalami puntiran ±25°/m.

Bagaimana sistem selubung (sheath system) dirancang?

Selubung dalam ganda berbahan EPR (min. 5GM3), berfungsi sebagai penghalang air
Selubung luar ganda berbahan karet khusus berbasis PCP (min. 5GM5) yang tahan abrasi, sobek, UV, ozon, dan cuaca ekstrem

Apa spesifikasi teknis dan parameter listrik utama?

Berapa tegangan kerja kabel (N)TSCGEWOEU?

Kabel ini tersedia dalam berbagai level tegangan, antara lain:

1,8/3 kV

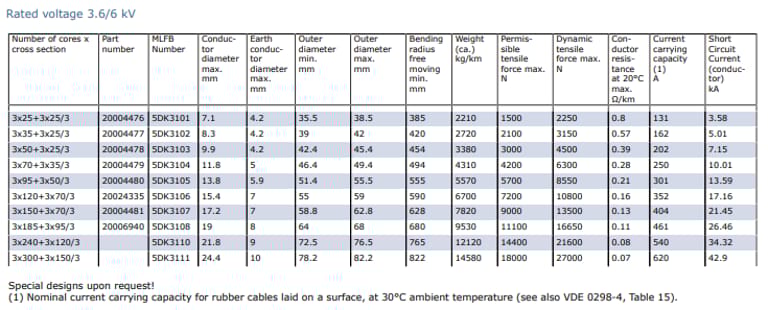

3,6/6 kV

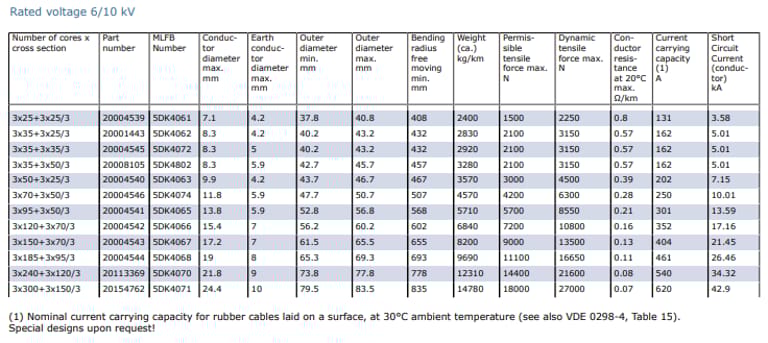

6/10 kV

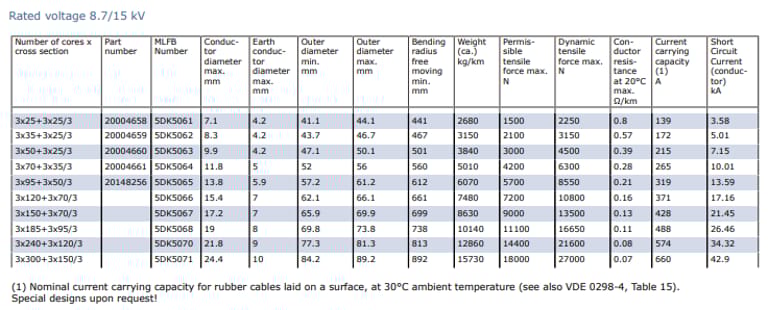

8,7/15 kV

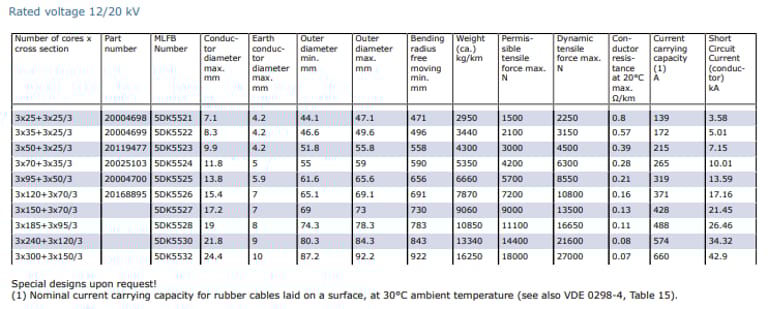

12/20 kV Hingga kelas 18/36 kV dan 29 kV untuk aplikasi khusus.

Bagaimana kemampuan arus dan suhu kerjanya?

Suhu maksimum konduktor: 90°C
Suhu hubung singkat maksimum: 250°C
Suhu lingkungan operasi fleksibel: -35°C hingga +80°C

Apakah kabel ini cocok untuk sistem EMC rendah gangguan?

Ya. Desain tiga inti simetris dengan toleransi manufaktur ketat menghasilkan tingkat interferensi elektromagnetik (EMC) yang sangat rendah, cocok untuk crane modern dengan sistem kontrol sensitif.

Untuk aplikasi apa saja kabel (N)TSCGEWOEU paling ideal?

Di mana kabel ini paling sering digunakan?

Container crane berkecepatan tinggi di pelabuhan
Gantry crane dan E-RTG
Stacker-reclaimer di industri tambang dan pelabuhan
Peralatan bergerak berat dengan sistem reeling otomatis

Studi kasus penggunaan di Indonesia

Di salah satu terminal peti kemas utama di Pelabuhan Tanjung Priok, kabel reeling (N)TSCGEWOEU 6/10 kV digunakan pada ship-to-shore crane. Hasilnya:

Penurunan downtime akibat kegagalan kabel
Umur pakai lebih panjang dibanding kabel MV konvensional
Operasi crane lebih stabil pada kecepatan tinggi

Bagaimana perbandingan (N)TSCGEWOEU dengan kabel reeling MV lainnya?

Parameter	(N)TSCGEWOEU	Kabel MV Standar
Fleksibilitas	Sangat tinggi	Sedang
Ketahanan torsi	±25°/m	Terbatas
Beban tarik dinamis	Hingga 30 N/mm²	Lebih rendah
Umur pakai	Sangat panjang	Lebih pendek

Apa saja rekomendasi instalasi kabel reeling tegangan menengah?

Bagaimana cara instalasi yang benar?

Ikuti radius tekuk minimum sesuai DIN VDE 0298
Pastikan sistem roller sejajar dan bebas sudut tajam
Gunakan drum reeling yang sesuai diameter kabel
Hindari tarikan melebihi batas dinamis yang diizinkan

Pertanyaan yang sering diajukan (FAQ)

Apakah kabel ini bisa digunakan di luar ruangan?

Ya, kabel ini dirancang untuk penggunaan indoor dan outdoor tanpa batasan, tahan UV, ozon, dan kelembapan.

Apakah tersedia versi dengan serat optik?

Tersedia desain khusus dengan fiber optic terintegrasi atau pasangan twisted-shielded untuk transmisi data.

Apakah kabel ini tahan terhadap oli dan bahan kimia?

Ya, sesuai DIN EN 60811-404, kabel ini tahan terhadap oli dan bahan kimia industri.

Mengapa memilih kabel (N)TSCGEWOEU untuk proyek Anda?

Jika Anda mengoperasikan crane atau peralatan bergerak berat dengan tuntutan performa tinggi, (N)TSCGEWOEU adalah solusi jangka panjang yang menawarkan keandalan, keselamatan, dan efisiensi biaya.

Konsultasi Teknis Gratis
Butuh bantuan memilih spesifikasi yang tepat? Hubungi tim teknis kami untuk rekomendasi kabel reeling tegangan menengah yang paling sesuai dengan aplikasi Anda.
