Kabel PV H1Z2Z2-K 1/1kV AC (1,5/1,5kV DC) CPR Eca Kabel Fotovoltaik Tahan Cuaca & Minyak, Bersertifikasi TÜV & VDE, Sesuai EN 50618
H1Z2Z2-K 1/1kV AC (1,5/1,5kV DC) CPR Eca
Kabel PV, berisolasi karet, bersertifikat TÜV dan VDE sesuai EN 50618
Aplikasi
Kabel surya H1Z2Z2-K sesuai EN 50618 dirancang untuk digunakan pada Sistem Penyediaan Tenaga Fotovoltaik dengan tegangan nominal 1,5/1,5 kV DC.
Kabel ini cocok digunakan baik di dalam ruangan maupun di luar ruangan, di area industri dan pertanian, pada peralatan dengan isolasi pelindung (Class II), dan di area berisiko ledakan. Instalasi dapat dilakukan secara tetap, digantung bebas, atau bergerak bebas, dalam tray kabel, pipa, maupun di dinding dan permukaan.
Kabel H1Z2Z2-K juga cocok untuk ditanam langsung di tanah, dengan memperhatikan panduan instalasi yang sesuai untuk direct burial.
Data Umum
Jenis Kabel: H1Z2Z2-K
Standar: DIN EN 50618
Sertifikasi / Persetujuan: VDE Approval Mark (<VDE>), Sertifikat TÜV No. 60103637
Regulasi Produk Konstruksi (CPR): CPR sesuai DIN EN 50575, Reaksi terhadap api: Eca
Catatan Instalasi
Berdasarkan pengalaman lebih dari 15 tahun dengan direct burial, baik melalui pengujian internal maupun instalasi sukses di pabrik PV di seluruh dunia, kabel ini aman untuk ditanam langsung di tanah. Panduan instalasi terkait harus selalu diperhatikan.
Fitur Desain
Konduktor: Tembaga timah elektrolitik, tersusun halus, kelas 5 sesuai IEC 60228
Isolasi: HEPR cross-linked 120°C
Selubung Luar: EVA karet cross-linked 120°C; isolasi dan selubung saling menyatu (Two-layer insulation)
Warna Selubung Luar: Hitam, biru, merah
Pelindung Tambahan: Screen dengan anyaman tambahan dari kawat tembaga timah (>80% coverage) sebagai perlindungan terhadap hewan pengerat atau benturan
Parameter Listrik
Tegangan Nominal: DC 1,5/1,5 kV, AC 1,0/1,0 kV
Tegangan Operasi Maksimum: AC 1,2/1,2 kV, DC 1,8/1,8 kV
Tegangan Uji: AC 6,5 kV / DC 15 kV (5 menit)
Kapasitas Arus: Sesuai EN 50618, Tabel A-3
Pengujian Listrik: Sesuai EN 50618, Tabel 2, meliputi: Resistansi konduktor, uji tegangan, spark test, resistansi isolasi (20°C & 90°C dalam air), uji tahan jangka panjang terhadap DC, resistansi permukaan selubung, AD8 (UL44), kekuatan dielektrik, resistansi isolasi 120°C di udara
Parameter Kimia
Kinerja Terhadap Api: EN 50618, Tabel 2; Flame test kabel tunggal EN 60332-1-2, Low smoke EN 61034-2, Halogen-free EN 50525-1 Annex B
Flame Test Kabel Multipel: EN 50305-9, Low Toxicity EN 50305 (ITC <3)
Ketahanan Minyak pada Selubung: 24h, 100°C (sesuai VDE 0473-811-404, EN 60811-404)
Ketahanan Cuaca: UV dan ozon sesuai EN 50289-4-17 & EN 50396
Ketahanan Asam & Alkali: 7 hari 23°C dan 30 hari dalam atmosfir amonia jenuh
Ramah Lingkungan: Sesuai RoHS Directive 2011/65/EU
Parameter Termal
Temperatur Operasi Maksimum Konduktor: 90°C (umur kabel sesuai diagram Arrhenius TECSUN = 30 tahun)
Temperatur Hubung Singkat Maksimum Konduktor: 250°C (5 detik)
Temperatur Lingkungan: Instalasi/fleksibel -25°C s/d 60°C, Operasi -40°C s/d +90°C
Parameter Mekanik
Beban Tarik Maksimum: 15 N/mm² saat operasi, 50 N/mm² saat instalasi
Radius Tekuk Minimum: Sesuai EN 50565-1
Ketahanan Abrasi: Uji DIN ISO 4649 terhadap kertas abrasif, selubung terhadap selubung, logam, dan plastik
Shrinkage Test: Maks <2% sesuai EN 60811-503
Uji Tekanan Suhu Tinggi, Penetrasi Dinamis, Shore-Hardness: Sesuai EN 50618

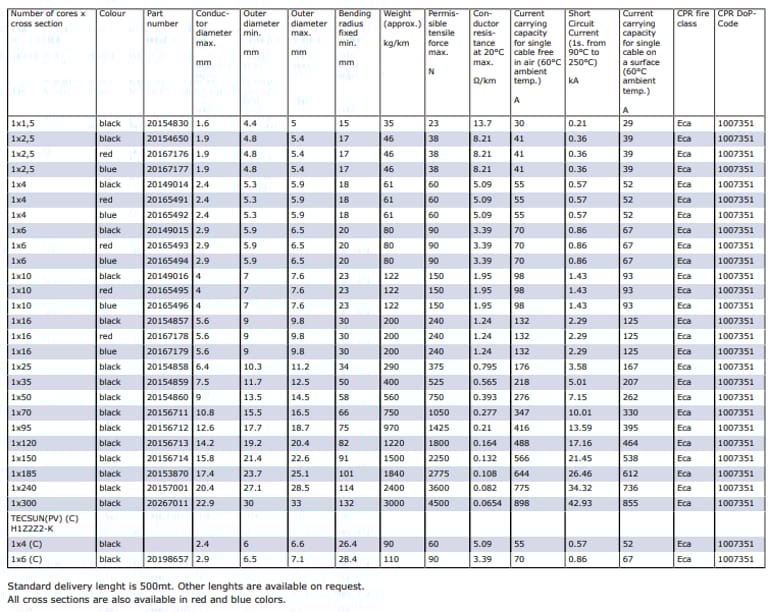

Tabel Spesifikasi Utama
Kabel fotovoltaik H1Z2Z2-K 1/1kV AC (1,5/1,5kV DC) CPR Eca merupakan salah satu kabel khusus yang dirancang untuk sistem pembangkit tenaga surya (PV – Photovoltaic). Dengan sertifikasi TÜV dan VDE sesuai standar EN 50618, kabel ini tidak hanya tahan terhadap kondisi cuaca ekstrem, minyak, dan sinar UV, tetapi juga aman digunakan di area industri, pertanian, hingga lokasi dengan risiko ledakan.
Apa Saja Struktur dan Bahan Kabel H1Z2Z2-K?
Kabel H1Z2Z2-K memiliki struktur dan bahan yang dirancang untuk daya tahan tinggi dan keamanan optimal:
Konduktor: Terbuat dari tembaga berlapis timah, stranded class 5 sesuai IEC 60228. Konduktor ini fleksibel, memudahkan instalasi baik dalam tray, pipa, maupun suspensi bebas.
Isolasi: HEPR (Cross-linked High Elastic Polyethylene Rubber) tahan panas hingga 120°C, memastikan kabel dapat beroperasi di suhu tinggi tanpa degradasi.
Selubung luar: EVA (Ethylene Vinyl Acetate) cross-linked, juga tahan 120°C, menyatu dengan isolasi membentuk sistem dua lapis, meningkatkan perlindungan mekanis dan kimia.
Pelindung tambahan: Braid tembaga timah dengan coverage >80% sebagai proteksi terhadap gigitan hewan pengerat atau benturan fisik.
Warna selubung: Hitam, merah, atau biru, memudahkan identifikasi fasa atau polaritas.
Dengan struktur ini, kabel H1Z2Z2-K memiliki ketahanan tinggi terhadap minyak, ozon, sinar UV, air, dan korosi kimia ringan.
Dimana Kabel H1Z2Z2-K Bisa Digunakan?
Kabel ini sangat fleksibel dan dapat digunakan di berbagai kondisi:
Sistem Tenaga Surya (PV): Untuk instalasi atap, lapangan, atau sistem off-grid.
Industri & Pertanian: Cocok untuk peralatan dengan proteksi kelas II.
Area Berisiko Ledakan: Instalasi di zona potensial ledakan aman karena bahan isolasi anti-iskemik.
Metode Pemasangan:
Terpasang tetap di tray, conduit, atau dinding.
Suspensi bebas atau bergerak bebas.
Pengebumian langsung sesuai pedoman.
Contoh nyata di Indonesia: Proyek pembangkit PV 1MW di Jawa Tengah menggunakan kabel H1Z2Z2-K untuk instalasi atap dan ground-mounted, terbukti tahan terhadap panas tropis, hujan lebat, dan paparan UV tinggi.
Bagaimana Perbandingan Kabel H1Z2Z2-K dengan Kabel PV Lain?
Fitur | H1Z2Z2-K | Kabel PV Standar Lain |
|---|---|---|
Tegangan DC | 1,5 kV | 1 kV |
Sertifikasi | TÜV & VDE, EN 50618 | IEC 62930 / Lokal |
Isolasi | HEPR 120°C | PVC atau XLPE 90°C |
Selubung | EVA cross-linked | PVC/PE biasa |
Tahan UV & Ozon | Ya, 720 jam | Terbatas |
Perlindungan Mekanis | Braid timah >80% | Kadang tanpa braid |
Penggunaan | Indoor/Outdoor, Direct Burial | Biasanya indoor atau tray |
Dari tabel, terlihat H1Z2Z2-K unggul untuk proyek skala besar dan area outdoor dengan eksposur tinggi.
Bagaimana Cara Memasang Kabel H1Z2Z2-K dengan Aman?
Beberapa tips instalasi profesional:
Hindari menekuk kabel di radius lebih kecil dari minimal yang ditentukan.
Gunakan tray atau conduit untuk jalur bebas suspensi.
Jika direct burial, pastikan tanah tidak mengandung bahan kimia agresif dan gunakan pelindung tambahan jika perlu.
Jangan gabungkan kabel dengan sumber panas langsung atau benda tajam.
Periksa sertifikasi dan dokumentasi CPR sebelum instalasi.
Pertanyaan Umum Tentang Kabel H1Z2Z2-K
Apakah kabel ini cocok untuk sistem PV 1,5kV DC?
Ya, kabel H1Z2Z2-K dirancang khusus untuk sistem PV dengan tegangan nominal 1,5/1,5 kV DC.
Bisakah kabel ini dipasang langsung di tanah?
Ya, kabel ini aman untuk direct burial, asalkan panduan instalasi dan perlindungan mekanis diperhatikan.
Bagaimana ketahanan terhadap cuaca tropis di Indonesia?
Kabel ini tahan UV, ozon, air, dan suhu tinggi hingga 90°C, cocok untuk iklim tropis seperti di Indonesia.
Apakah kabel ini aman digunakan di area berisiko ledakan?
Ya, kabel ini memiliki isolasi HEPR kelas II dan bahan bebas halogen, aman untuk zona eksplosif tertentu.
Berapa umur pakai kabel H1Z2Z2-K?
Umur pakai diperkirakan hingga 30 tahun, dengan operasi konduktor maksimum 90°C.
Apa perbedaan utama H1Z2Z2-K dengan kabel PV biasa?
H1Z2Z2-K memiliki tegangan DC lebih tinggi (1,5kV vs 1kV), isolasi HEPR 120°C, EVA cross-linked, sertifikasi TÜV & VDE, dan perlindungan mekanis lebih kuat.
Apakah kabel ini ramah lingkungan?
Ya, kabel memenuhi RoHS Directive 2011/65/EU dan bebas halogen.
Studi Kasus Penggunaan Kabel H1Z2Z2-K di Indonesia
PLTS Atap Perkantoran Jakarta
Kabel H1Z2Z2-K digunakan untuk instalasi atap 200 kWp. Kabel terbukti tahan hujan deras dan paparan UV selama 3 tahun tanpa degradasi.PLTS Ground-Mounted Jawa Tengah
Pemasangan kabel direct burial 1,5 km di area terbuka. Kabel tetap stabil meski tanah mengandung kadar basa moderat dan terkena panas tropis.Kebun Energi Surya di Bali
Kabel digunakan di area pertanian dengan perlindungan terhadap hewan pengerat, mengurangi risiko kerusakan mekanis.
Mengapa Memilih Kabel H1Z2Z2-K untuk Proyek PV Anda?
Jika Anda ingin memastikan:
Instalasi PV tahan lama dan aman
Tegangan tinggi aman untuk distribusi daya
Kabel tahan cuaca, minyak, dan UV
Memenuhi standar internasional dan sertifikasi TÜV & VDE
Maka H1Z2Z2-K adalah pilihan ideal. Hubungi distributor resmi atau tim teknis kami untuk mendapatkan dukungan teknis, penawaran, dan konsultasi proyek PV Anda.
