Kabel Pompa Submersible di Pertambangan Indonesia: Bagaimana Kabel Type 209 1.1kV Mengalahkan Air Asam Tambang (AMD) dan Drainase Dalam

Di tengah industri pertambangan Indonesia yang terus berkembang, sistem drainase menjadi elemen krusial untuk menjaga keselamatan dan kontinuitas operasi. Tambang batubara seperti Bukit Asam, tambang nikel di Kalimantan, tembaga di Papua, serta emas di berbagai wilayah menghadapi tantangan tropis ekstrem: curah hujan tahunan mencapai 3.000–5.000 mm, geologi hidrokompleks, dan inflow air harian hingga 10.000–50.000 m³. Kabel pompa submersible bukan sekadar kabel daya biasa — ia adalah “jantung” sistem pemompaan bawah air yang bekerja 24/7 di lingkungan Acid Mine Drainage (AMD) yang sangat korosif.

Artikel ini akan membahas secara mendalam kabel pompa submersible dalam konteks drainase tambang Indonesia, fokus pada kabel Type 209 1.1kV (khususnya model Feichun 3×25mm²), persyaratan teknis sesuai standar AS/NZS 1802, serta rekomendasi pemilihan dan pemasangan praktis. Bagi distributor kabel Indonesia, procurement manager, teknisi kabel, dan engineer tambang, pemahaman ini akan membantu mengurangi downtime, memperpanjang umur aset, serta meningkatkan ROI proyek drainase.

Aplikasi Utama Kabel Pompa Submersible di Pertambangan Indonesia

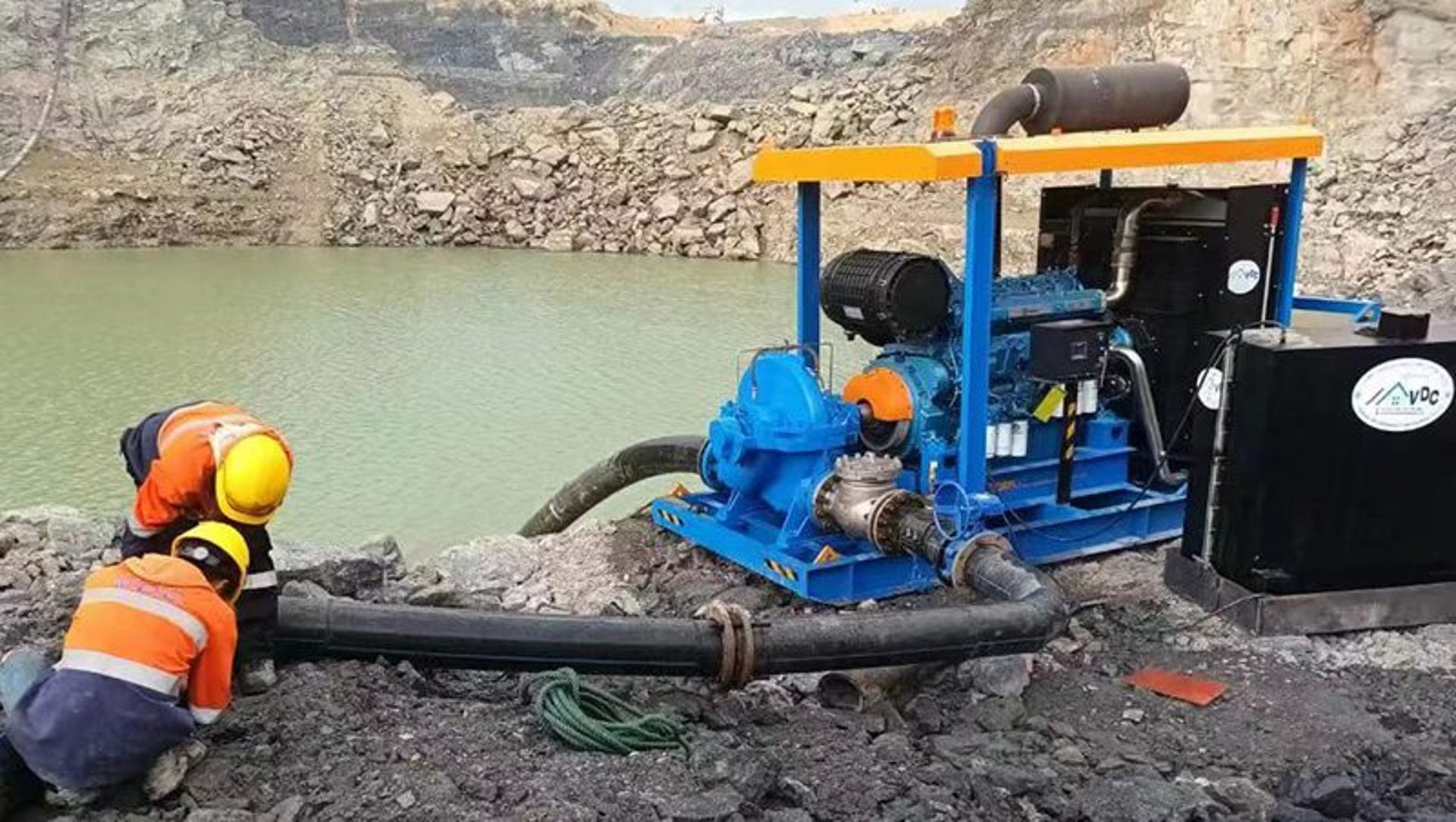

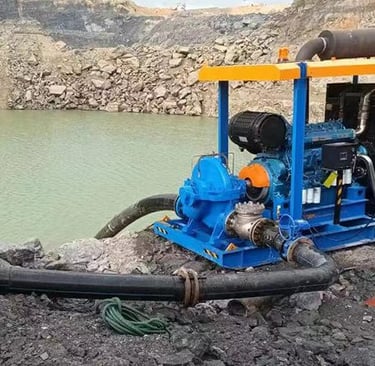

Pertambangan Indonesia menghadapi dua jenis drainase utama: sump pit (kedalaman 50–100 m) dan deep well dewatering (200–500 m). Pompa submersible berkapasitas 75–500 kW beroperasi terus-menerus untuk mencegah banjir yang dapat menghentikan produksi dan menimbulkan risiko keselamatan.

Kabel pompa submersible berfungsi sebagai feeder listrik utama, terendam permanen dalam air tambang yang mengandung H₂SO₄, FeSO₄, dan partikel abrasif. Di Bukit Asam misalnya, volume air yang harus dipompa setiap hari mencapai puluhan ribu meter kubik. Kabel standar biasanya hanya bertahan 2–3 tahun karena korosi AMD, tekanan hidrostatik, dan siklus suhu tropis (30–50°C udara, kelembaban 60–95%).

Kabel Type 209 1.1kV hadir sebagai solusi khusus yang dirancang untuk kondisi ini. Dengan konstruksi simetris 1.1/1.1 kV, kabel ini mampu menangani beban kontinu sambil memberikan monitoring real-time melalui pilot core. Hasilnya? Umur layanan mencapai 4–6 tahun di lingkungan AMD Indonesia, mengurangi frekuensi penggantian dan kerugian downtime yang bisa mencapai puluhan hingga ratusan ribu USD per hari.

Persyaratan Teknis Kabel Pompa Submersible dan Alasan Mengapa Harus Dipenuhi

Di lingkungan tambang Indonesia yang ekstrem, persyaratan teknis kabel pompa submersible jauh lebih ketat dibandingkan kabel daya umum. Berikut analisis mendalam berdasarkan standar AS/NZS 1802 Type 209:

Ketahanan Korosi dan Kimia terhadap AMD (pH 3–5)

Persyaratan: Jacket luar menggunakan CPE atau EPDM stabil asam dengan penambahan magnesium hydroxide dan aluminum hydroxide serta cross-linking yang ditingkatkan. Insulasi EPR (R-EP-90) dengan aditif hidrofobik. Kekuatan mekanis jacket harus mempertahankan >90% setelah 12 bulan immersi pada pH 3.

Alasan: AMD terbentuk dari oksidasi pirit (FeS₂) yang menghasilkan asam sulfat kuat dan garam besi. Reaksi ini menyebabkan hidrolisis ikatan polimer dan swelling osmotik. Kabel standar kehilangan 50% kekuatan jacket hanya dalam 6 bulan, sedangkan versi acid-resistant memperpanjang umur 2–3 kali. Bagi engineer tambang, ini berarti mengurangi risiko kegagalan mendadak yang dapat menyebabkan banjir mendadak.

Ketahanan Air dan Tekanan Hidrostatik (Water-Blocking + 50 bar)

Persyaratan: Pita blocking air superabsorben (0,3–0,5 mm, lilitan spiral), insulasi EPR tebal 2,0–2,5 mm. Setelah tes 72 jam pada 50 bar (setara 500 m kedalaman), resistansi insulasi tetap >50 MΩ. Perubahan berat setelah immersi 7 hari <1%.

Alasan: Pada kedalaman 500 m, tekanan hidrostatik mencapai 50 bar yang akan menekan insulasi dan menciptakan void serta partial discharge. Suhu tropis dan siklus basah-kering mempercepat difusi air. Teknologi water-blocking mengurangi laju penetrasi hingga 10–100 kali, mencegah short-circuit yang berakibat pompa berhenti mendadak.

Kekuatan Mekanis dan Fleksibilitas (Drag & Impact Resistance)

Persyaratan: Jacket PCP/CPE tebal 2,5–3,0 mm dengan rating impact mekanis tinggi. Konduktor tembaga tin-plated Class 5. Radius bending minimal 6×OD (statis) atau 10×OD (dinamis).

Alasan: Selama instalasi dan operasi, kabel mengalami tarikan batu, benturan, dan flex berulang. Kabel sering digunakan sebagai “trailing cable” tanpa reel khusus. Fleksibilitas tinggi mencegah fatigue konduktor dan kerusakan jacket di terowongan sempit.

Pilot Core + Monitoring Kontinuitas Ground

Persyaratan: Core pilot sentral 1×10 mm² tembaga tin-plated dengan insulasi ekstra 1,0–1,2 mm dan cradle semikonduktif. Resistansi DC untuk 500 m <5 Ω. Monitoring sinyal frekuensi rendah (100–200 Hz).

Alasan: Degradasi insulasi akibat AMD tidak terlihat secara visual. Pilot core memungkinkan deteksi dini kebocoran sebelum terjadi arc flash atau kebakaran. Regulasi keselamatan tambang Indonesia (Peraturan Menteri ESDM) mewajibkan sistem monitoring grounding kontinu.

Persyaratan Listrik dan Lingkungan Lainnya

Tegangan: 1.1/1.1 kV (desain simetris). Suhu maksimum konduktor 90°C. Flame retardant sesuai AS/NZS. Tahan UV untuk bagian ekspos.

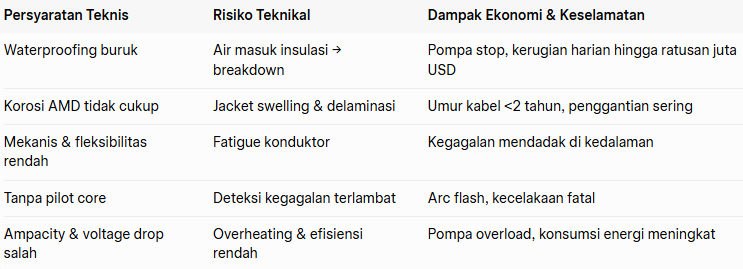

Tabel Risiko Jika Persyaratan Tidak Terpenuhi

Persyaratan ini bukan sekadar spesifikasi — mereka adalah kebutuhan hidup-mati untuk operasi drainase tambang Indonesia yang andal.

Spesifikasi Detail dan Keunggulan Kabel Type 209 1.1kV 3×25mm² Feichun

Kabel Type 209 1.1/1.1kV 3×25mm² Feichun adalah pilihan utama untuk sistem drainase tambang Indonesia. Dirancang sesuai AS/NZS 1802 dan dioptimalkan khusus untuk AMD serta kondisi tropis.

Spesifikasi Teknis Lengkap:

• Konduktor: 3×25 mm² + 3×10 mm² earth interstitial + 1×10 mm² central pilot (tembaga tin-plated Class 5, sangat fleksibel).

• Insulasi: EPR R-EP-90 tebal 2,0–2,5 mm.

• Jacket: CPE/EPDM tahan asam tebal 2,5–3,0 mm dengan aditif Mg/Al hydroxide.

• Diameter luar: 36,5–39,5 mm.

• Berat: 2.350–2.450 kg/km.

• Kapasitas arus (Ampacity): 112 A (udara 40°C) / 134 A (terendam penuh 25°C — efek pendinginan air sangat kuat).

• Tekanan hidrostatik: ≥50 bar (500 m kedalaman).

• Radius bending: 220 mm (statis) / 390 mm (dinamis).

• Penurunan tegangan contoh: 500 m pada 100 A ≈ 40 V (3,6% — aman untuk pompa 75–110 kW).

• Resistansi pilot core: ~2,5 Ω untuk 500 m.

Keunggulan utama Feichun dibandingkan kabel standar:

• Pita water-blocking superabsorben + proses vacuum impregnation → penetrasi air berkurang drastis.

• Aditif khusus AMD pH 3–5 + cross-linking ditingkatkan → umur 4–6 tahun (15–25% lebih panjang dari PCP biasa).

• Harga per 100 m sekitar 180–220 USD, namun ROI jauh lebih tinggi karena mengurangi downtime.

Rekomendasi Pemilihan, Pemasangan, dan Perawatan Praktis

Pemilihan Ukuran:

• 3×25 mm²: Pilihan mainstream untuk pompa 75–110 kW (margin 100 A kontinu).

• 3×35 mm² atau 3×50 mm²: Untuk daya lebih besar.

• Type 210: Untuk pompa kecil (versi sederhana tanpa pilot kompleks).

Mengapa Memilih Versi Enhanced Feichun? Built-in water-blocking tape, aditif tahan asam, dan proses vakum membuatnya paling sesuai dengan AMD Indonesia. Meski harga sedikit lebih tinggi, penghematan dari penggantian lebih jarang dan pencegahan kerugian downtime menjadikannya pilihan paling ekonomis.

Panduan Pemasangan:

• Jangan pernah menggantung pompa langsung pada kabel (maksimal tensile load 1.125 N). Gunakan steel wire rope terpisah dan cable tray.

• Kecepatan penurunan <10 m/min.

• Gunakan konektor IP68 dengan epoxy potting + MOV surge protection (≤2 kV).

• Tes awal: resistansi insulasi >100 MΩ.

Jadwal Perawatan:

• Setiap kuartal: Ukur resistansi insulasi (>100 MΩ awal) dan resistansi pilot core (<5 Ω untuk 500 m; ganti jika >10 Ω).

• Setiap 5 tahun: Rencana penggantian preventif.

• Untuk AMD ekstrem atau kedalaman >500 m: Upgrade ke Type 209 dengan Kevlar reinforcement atau seri Type 441.

Checklist Procurement untuk Distributor & Engineer:

• Minta sertifikat AS/NZS 1802 lengkap.

• Laporan tes immersi AMD 12 bulan.

• Data tes tekanan 50 bar 72 jam.

• Sample untuk uji lapangan.

Kesimpulan

Kabel pompa submersible Type 209 1.1kV 3×25mm² Feichun langsung menyelesaikan tiga pain point utama drainase tambang Indonesia: korosi AMD, tekanan hidrostatik tinggi, dan blind spot monitoring. Dengan spesifikasi yang tepat, umur panjang, dan performa andal, kabel ini menjamin kontinuitas operasi pompa 75–500 kW di kedalaman hingga 500 m.

Bagi distributor kabel Indonesia, teknisi, dan engineer tambang: segera hubungi tim teknis Feichun dengan data spesifik proyek Anda (daya pompa, kedalaman, pH air, dan inflow). Dapatkan solusi custom, data sheet lengkap, serta sampel untuk evaluasi.

Hubungi sekarang untuk mengoptimalkan sistem drainase tambang Anda dan meningkatkan profitabilitas operasi secara signifikan. Kabel Type 209 1.1kV Feichun — pilihan paling cerdas untuk pertambangan Indonesia yang aman dan efisien.
