Kabel Penambangan AS/NZS Type 412 1.1/1.1kV dengan Soft Steel Wire Armour: Solusi Andal untuk Industri Pertambangan Indonesia yang Membutuhkan Ketahanan Mekanis Tinggi dan Perlindungan Maksimal

Pendahuluan

Industri pertambangan Indonesia menghadapi tantangan besar dalam menyediakan infrastruktur kelistrikan yang handal di lingkungan operasi yang ekstrem. Dari tambang batubara di Kalimantan hingga penambangan nikel di Sulawesi, kebutuhan akan kabel listrik yang mampu bertahan dalam kondisi keras menjadi prioritas utama. Kabel AS/NZS Type 412 1.1/1.1kV hadir sebagai jawaban atas tantangan tersebut, menawarkan kombinasi sempurna antara kekuatan mekanis, fleksibilitas, dan keamanan listrik.

Dengan konstruksi yang mengusung teknologi Soft Steel Wire Armour (SWA), kabel ini dirancang khusus untuk menahan tekanan mekanis tinggi, abrasi, dan kondisi lingkungan yang keras. Kehadiran kabel ini menjadi sangat relevan mengingat target pemerintah Indonesia untuk meningkatkan produksi mineral strategis seperti nikel, bauksit, dan tembaga dalam mendukung program hilirisasi industri.

Artikel ini akan mengupas tuntas karakteristik, spesifikasi teknis, dan aplikasi kabel Type 412 dalam bahasa yang mudah dipahami namun tetap menggunakan terminologi teknis yang tepat. Pembaca akan memahami mengapa kabel ini menjadi pilihan utama untuk operasi pertambangan yang mengutamakan keselamatan, efisiensi, dan keandalan jangka panjang.

Konstruksi dan Komponen Kabel Type 412

Desain Berlapis untuk Perlindungan Maksimal

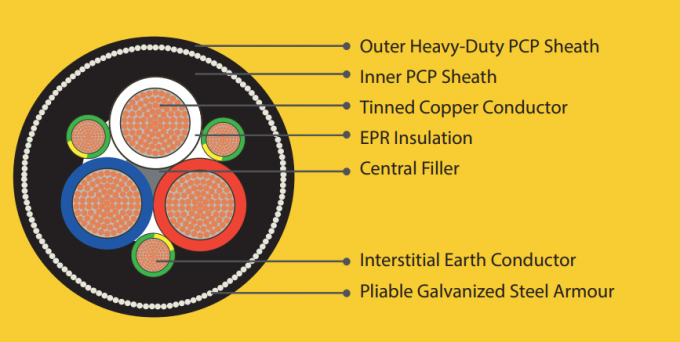

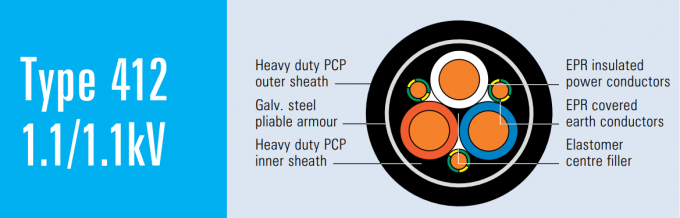

Kabel AS/NZS Type 412 menerapkan prinsip desain berlapis (multi-layer construction) yang memberikan perlindungan menyeluruh terhadap berbagai ancaman di lingkungan pertambangan. Setiap lapisan memiliki fungsi spesifik yang bekerja sinergis untuk memastikan transmisi daya yang stabil dan aman.

Konduktor Tembaga Berpilin Fleksibel

Inti dari kabel ini adalah konduktor tembaga anil kaleng berpilin fleksibel (flexible stranded tinned annealed copper). Pemilihan tembaga sebagai material konduktor bukan tanpa alasan. Tembaga memiliki konduktivitas listrik yang sangat baik, yakni sekitar 58,5 MS/m (megasiemens per meter), yang memungkinkan transmisi daya dengan losses minimal.

Proses annealing atau perlunakan termal yang diterapkan pada tembaga meningkatkan fleksibilitas konduktor, sementara lapisan timah (tinning) memberikan perlindungan terhadap korosi dan oksidasi. Struktur berpilin (stranded) memungkinkan kabel untuk ditekuk berulang kali tanpa mengalami fatigue atau kelelahan material.

Sistem Isolasi EPR Berlapis Ganda

Isolasi kabel menggunakan material Ethylene Propylene Rubber (EPR) yang dikenal memiliki sifat dielektrik excellent dan ketahanan terhadap panas hingga 90°C dalam operasi normal. EPR dipilih karena kemampuannya mempertahankan sifat elastis dalam rentang suhu yang luas, dari -40°C hingga 90°C.

Di atas isolasi EPR, terdapat layar isolasi berupa elastomer semikonduktif yang berfungsi sebagai Faraday cage untuk meminimalkan interferensi elektromagnetik. Lapisan ini memastikan medan listrik terdistribusi merata di sekitar konduktor, mencegah terjadinya partial discharge yang dapat merusak isolasi.

Konduktor Bumi dan Pengisi Pusat

Kabel Type 412 dilengkapi dengan tiga konduktor bumi (earth conductor) yang terbuat dari tembaga berpilin fleksibel dengan lapisan EPR. Konduktor bumi ini berperan vital dalam sistem keamanan, menyediakan jalur aman untuk arus gangguan dan melindungi personel dari sengatan listrik.

Pengisi pusat menggunakan material elastomer yang berfungsi menjaga struktur geometris kabel dan mencegah deformasi saat kabel mengalami tekanan atau tarikan. Material ini juga memberikan dukungan mekanis terhadap konduktor dan isolasi.

Soft Steel Wire Armour (SWA)

Lapisan perlindungan utama kabel Type 412 adalah Soft Steel Wire Armour yang terdiri dari kawat baja karbon rendah galvanis berdiameter 0,9 mm atau 1,25 mm (tergantung ukuran kabel). Kawat baja ini dipilih karena memiliki keseimbangan optimal antara kekuatan tarik dan fleksibilitas.

Proses galvanisasi memberikan perlindungan terhadap korosi, sangat penting mengingat lingkungan pertambangan sering kali mengandung kelembapan tinggi dan bahan kimia korosif. SWA mampu menahan tensile strength hingga beberapa ton, tergantung pada ukuran kabel.

Selubung Luar Heavy Duty

Lapisan terluar menggunakan selubung Polychloroprene (PCP) heavy duty atau alternatif Chlorinated Polyethylene/Chlorosulfonated Polyethylene (CPE/CSP) yang dapat diminta khusus. Material ini memberikan perlindungan terakhir terhadap abrasi, bahan kimia, ozon, dan radiasi UV.

Ketebalan selubung luar bervariasi dari 3,8 mm hingga 8,2 mm, disesuaikan dengan ukuran kabel untuk memberikan perlindungan optimal tanpa mengorbankan fleksibilitas.

Spesifikasi Teknis Komprehensif

Kapasitas Konduktor dan Dimensi

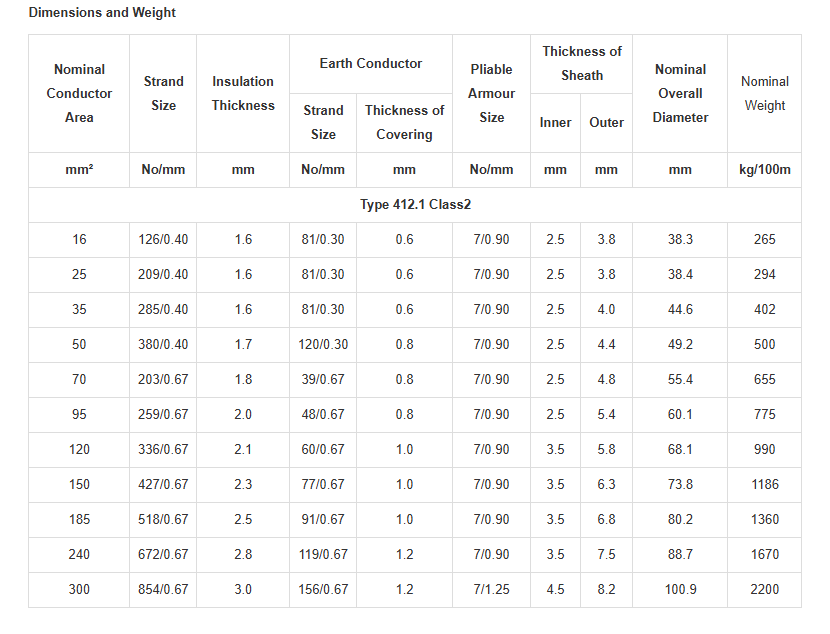

Kabel Type 412 tersedia dalam rentang kapasitas konduktor dari 16 mm² hingga 300 mm², memberikan fleksibilitas dalam pemilihan sesuai kebutuhan beban. Diameter keseluruhan kabel berkisar dari 38,3 mm untuk ukuran terkecil hingga 100,9 mm untuk kapasitas maksimal.

Berat nominal kabel berkisar antara 265 kg/100m untuk ukuran 16 mm² hingga 2.200 kg/100m untuk ukuran 300 mm². Spesifikasi berat ini penting dalam perencanaan instalasi, terutama untuk aplikasi trailing yang membutuhkan perhitungan beban mekanis.

Parameter Listrik

Tegangan nominal kabel adalah 1,1/1,1 kV, yang berarti kabel dapat beroperasi pada tegangan line-to-line 1,1 kV dan line-to-earth 1,1 kV. Spesifikasi ini sesuai dengan standar tegangan menengah yang umum digunakan dalam aplikasi industri pertambangan.

Ketebalan isolasi bervariasi antara 1,6 mm hingga 3,0 mm, dihitung berdasarkan standar AS/NZS untuk memastikan tingkat isolasi yang adequate untuk tegangan operasi. Konduktor bumi memiliki cross-section yang disesuaikan dengan konduktor utama untuk memastikan kemampuan carrying current yang adequate dalam kondisi gangguan.

Karakteristik Mekanis

Radius lentur minimum kabel adalah 12 kali diameter keseluruhan untuk instalasi permanen dan 8 kali diameter untuk aplikasi mobile. Spesifikasi ini memastikan integritas struktural kabel saat instalasi dan operasi.

Armour baja memberikan tensile strength yang signifikan, memungkinkan kabel untuk ditarik dan digunakan dalam aplikasi trailing tanpa kerusakan struktural. Kemampuan ini sangat penting dalam operasi pertambangan yang melibatkan pergerakan peralatan berat.

Standar dan Sertifikasi

Kepatuhan Terhadap Standar Australia/New Zealand

Kabel Type 412 dirancang sesuai dengan standar AS/NZS 2802:2000 yang mengatur persyaratan untuk kabel penambangan dengan emphasis pada ketahanan mekanis dan keamanan listrik. Standar ini mencakup requirements untuk material, konstruksi, testing, dan marking kabel.

Standar AS/NZS 1125 mengatur spesifikasi konduktor tembaga, memastikan kualitas dan konsistensi material konduktor. AS/NZS 3808 mengatur persyaratan isolasi dan selubung, sementara AS/NZS 5000.1 mencakup standar umum untuk kabel listrik tegangan rendah.

Pengujian dan Quality Assurance

Setiap batch kabel menjalani serangkaian pengujian komprehensif meliputi:

• Pengujian ketahanan isolasi pada tegangan tinggi

• Uji tarik armour dan konduktor

• Pengujian ketahanan terhadap flame retardancy

• Uji ketahanan terhadap oil dan chemical resistance

• Pengujian fleksibilitas dan bend radius

Aplikasi Spesifik dalam Industri Pertambangan Indonesia

Trailing dan Reeling Applications

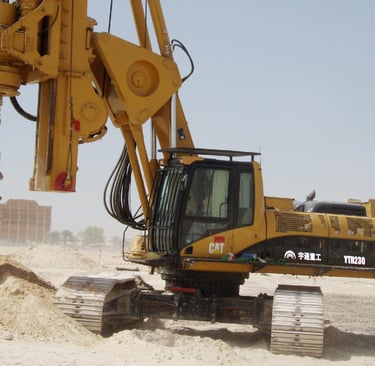

Kabel Type 412 sangat ideal untuk aplikasi trailing pada peralatan bergerak seperti dragline excavator, power shovel, dan rotary drill. Dalam konteks Indonesia, penggunaan kabel ini telah terbukti pada operasi tambang batubara di Sangatta, Kalimantan Timur, di mana dragline dengan bucket capacity 100 cubic yard beroperasi 24/7.

Fleksibilitas kabel memungkinkan gerakan swing radius dragline hingga 100 meter tanpa mengalami stress yang berlebihan pada armour. SWA construction memberikan perlindungan terhadap crushing dan abrasion saat kabel bersentuhan dengan overburden atau coal seam.

Feeder Cable untuk Sand Mining

Dalam operasi penambangan pasir di Bangka Belitung, kabel Type 412 digunakan sebagai feeder cable yang menghubungkan power station dengan dredging equipment. Armour protection sangat vital mengingat lingkungan operasi yang mengandung abrasive silica dan seawater.

Konstruksi heavy duty outer sheath memberikan perlindungan terhadap saltwater corrosion dan mechanical damage dari tailing dan debris. Pengalaman lapangan menunjukkan service life kabel mencapai 8-10 tahun dalam kondisi operasi yang harsh.

Underground Mining Applications

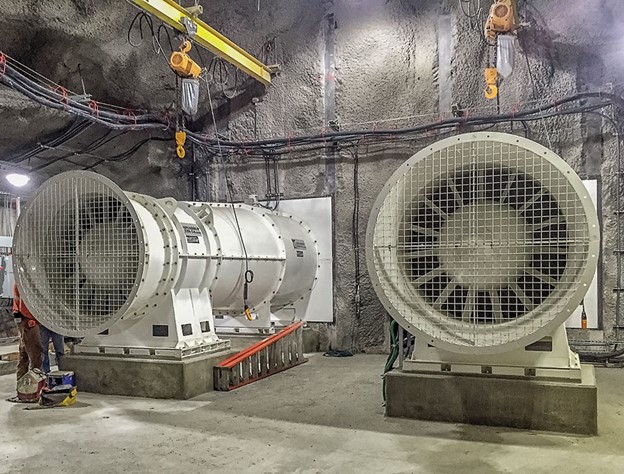

Di tambang bawah tanah seperti operasi gold mining di Martabe, Sumatera Utara, kabel Type 412 digunakan untuk power supply ventilation fan, conveyor system, dan mobile equipment. Explosion-proof characteristics menjadi critical safety factor dalam environment yang berpotensi mengandung methane atau hydrogen sulfide.

EPR insulation memberikan excellent performance pada humidity tinggi dan temperature variations yang terjadi di underground workings. Konduktor bumi yang redundant memastikan personnel safety dalam kondisi electrical fault.

Studi Kasus: Implementasi di Proyek Smelter Nikel

Background Proyek

Implementasi kabel Type 412 pada proyek pembangunan smelter nikel di Morowali, Sulawesi Tengah, memberikan insight valuable tentang performance kabel dalam kondisi industrial yang ekstrem. Proyek senilai US$ 2,8 miliar ini membutuhkan power supply yang reliable untuk rotary kiln, electric arc furnace, dan material handling equipment.

Tantangan Teknis

Lingkungan operasi smelter nikel menghadirkan tantangan unik berupa:

• Temperature ambient hingga 45°C dengan radiant heat dari furnace

• Debu metallic dan chemical fumes yang korosif

• Mechanical stress dari overhead crane dan conveyor system

• Requirement untuk continuous operation dengan minimal downtime

Solusi yang Diterapkan

Engineering team memilih kabel Type 412 dengan spesifikasi khusus:

• Outer sheath menggunakan CPE/CSP compound untuk enhanced chemical resistance

• Upgrade armour wire diameter menjadi 1,25 mm untuk semua ukuran

• Special marking untuk identification dalam high-temperature environment

Hasil dan Performance

Setelah 3 tahun operasi, kabel menunjukkan performance yang excellent dengan:

• Zero failure rate pada critical power circuit

• Minimal degradation pada outer sheath meskipun exposure terhadap chemical

• Maintained flexibility pada mobile application meskipun temperature cycling

Cost saving yang diperoleh mencapai 40% dibandingkan dengan cable replacement frequency menggunakan kabel konvensional.

Keunggulan Kompetitif

Superior Tensile Strength

Kombinasi SWA construction dan high-grade steel wire memberikan tensile strength yang superior dibandingkan kabel mining konvensional. Kemampuan withstand pulling force hingga 50 kN (untuk ukuran 300 mm²) memungkinkan instalasi pada jarak yang panjang tanpa intermediate support.

Enhanced Flexibility

Meskipun memiliki armour protection yang robust, kabel Type 412 mempertahankan flexibility yang excellent. Bend radius yang relatif kecil (8x diameter untuk mobile application) memungkinkan routing pada space yang terbatas tanpa stress concentration.

Environmental Resistance

Heavy duty outer sheath memberikan protection terhadap wide range of environmental hazards:

• Oil resistance sesuai standar IEC 60811

• Ozone resistance untuk outdoor installation

• UV stability untuk extended sunlight exposure

• Chemical resistance terhadap acid dan alkali compound

Long Service Life

Quality of materials dan precision manufacturing menghasilkan service life yang extended. Field experience menunjukkan average service life 8-12 tahun dalam normal mining condition, significantly higher dibandingkan conventional cable yang typically last 3-5 tahun.

Panduan Instalasi dan Best Practices

Perencanaan Instalasi

Sebelum instalasi, lakukan survey komprehensif untuk menentukan:

• Route optimization dengan mempertimbangkan obstacle dan hazard

• Calculation mechanical stress dan tension selama pulling

• Selection appropriate pulling equipment dan technique

• Planning untuk cable support dan protection system

Teknik Pemasangan

Cable Pulling: Gunakan pulling sock atau cable grip yang terdistribusi merata untuk mencegah stress concentration pada armour. Maximum pulling tension tidak boleh melebihi 80% dari breaking strength armour.

Bend Radius Control: Pastikan bend radius selama instalasi tidak kurang dari 12x diameter kabel. Gunakan cable roller atau guide yang appropriate pada setiap bend point.

Termination: Gunakan cable gland yang compatible dengan armour construction. Ensure proper earthing connection untuk armour wire dan maintain IP rating sesuai requirement.

Cable Support System

Untuk aplikasi trailing, gunakan cable reel system dengan:

• Spring-loaded mechanism untuk maintain proper tension

• Smooth reeling surface untuk prevent abrasion

• Protection housing untuk extreme weather condition

Untuk fixed installation, provide adequate support dengan spacing tidak melebihi 1,5 meter untuk vertical run dan 2 meter untuk horizontal run.

Program Perawatan Preventif

Inspeksi Rutin

Lakukan visual inspection setiap bulan untuk mendeteksi:

• Damage pada outer sheath seperti cut, puncture, atau excessive wear

• Deformation yang mengindikasikan internal damage

• Corrosion pada armour wire (jika visible melalui sheath damage)

• Contamination atau chemical attack pada sheath surface

Testing dan Monitoring

Insulation Resistance Testing: Lakukan annual testing menggunakan megger 2,5 kV untuk memverifikasi insulation integrity. Minimum acceptable value adalah 1 MΩ per kilometer.

Continuity Testing: Verify continuity dari semua conductor termasuk earth conductor menggunakan low-resistance ohmmeter.

Thermal Imaging: Conduct quarterly thermal survey pada termination point untuk detect hot spot yang mengindikasikan loose connection atau overloading.

Corrective Maintenance

Minor Sheath Damage: Gunakan self-amalgamating tape dan outer protective tape untuk repair minor cut atau abrasion. Ensure complete seal untuk prevent moisture ingress.

Major Damage: Cable section dengan significant damage harus direplace. Gunakan appropriate jointing technique jika cable length memungkinkan untuk jointing.

Kesimpulan

Kabel penambangan AS/NZS Type 412 1.1/1.1kV dengan Soft Steel Wire Armour telah membuktikan diri sebagai solusi unggul untuk industri pertambangan Indonesia. Kombinasi antara kekuatan mekanis tinggi, fleksibilitas excellent, dan keandalan jangka panjang membuatnya menjadi pilihan optimal untuk berbagai aplikasi mining.

Kepatuhan terhadap standar internasional, quality manufacturing, dan field-proven performance memberikan confidence kepada mining operator untuk invest pada infrastruktur kelistrikan yang reliable. Dengan pertumbuhan sektor pertambangan Indonesia dan push untuk modernisasi equipment, kebutuhan akan kabel berkualitas tinggi seperti Type 412 akan terus meningkat.

Investasi pada kabel Type 412 bukan hanya tentang memenuhi requirement teknis, tetapi juga tentang commitment terhadap safety, productivity, dan sustainability dalam operasi pertambangan. Dalam era industri 4.0 dan fokus pada operational excellence, pemilihan komponen yang tepat seperti kabel Type 412 menjadi foundation untuk success jangka panjang.

Para stakeholder industri pertambangan Indonesia disarankan untuk consider kabel Type 412 dalam planning project future mereka, dengan mempertimbangkan tidak hanya initial cost tetapi juga total lifecycle value yang ditawarkan. Dengan dukungan proper installation, maintenance, dan monitoring, kabel ini akan memberikan return on investment yang excellent sambil memastikan keamanan dan keandalan operasi.
