Kabel NTSKCGERLOEU Medium Voltage: Solusi Teknologi Canggih untuk Mesin Pemotong Batubara dan Peralatan Bergerak di Tambang Bawah Tanah Indonesia dengan Ketahanan Ekstrem Terhadap Beban Tekuk

Apa Itu Kabel NTSKCGERLOEU?

Kabel NTSKCGERLOEU merupakan kabel medium voltage khusus yang dikembangkan untuk aplikasi tambang bawah tanah, dengan pengkodean nama yang mengikuti standar VDE 0250 Part 813. Setiap huruf dalam kode nama memiliki makna teknis spesifik yang menggambarkan karakteristik konstruksi dan aplikasinya.

Fungsi utama kabel ini adalah menyediakan koneksi listrik yang andal untuk peralatan bergerak di tambang bawah tanah, khususnya mesin pemotong batubara (coal cutting machines) dan sistem conveyor yang beroperasi pada rantai bretby. Desain khusus ini memungkinkan kabel untuk menahan beban tekuk ekstrem yang terjadi secara berulang selama operasi penambangan.

Kabel NTSKCGERLOEU dirancang dengan mempertimbangkan kondisi operasi yang sangat demanding, di mana peralatan tambang harus bergerak dalam ruang terbatas dengan radius tikungan yang sangat kecil. Kemampuan ini menjadikan kabel ini solusi ideal untuk aplikasi longwall mining dan room-and-pillar mining yang umum diterapkan di tambang batubara Indonesia.

Spesifikasi Teknis Kabel

Tegangan Operasi dan Standar

Kabel NTSKCGERLOEU tersedia dalam dua kategori tegangan utama: 1.8/3kV dan 3.6/6kV, yang sesuai dengan kebutuhan sistem kelistrikan medium voltage di tambang bawah tanah. Pemilihan tegangan operasi ini didasarkan pada analisis mendalam terhadap kebutuhan daya peralatan tambang modern yang semakin besar dan kompleks.

Kesesuaian dengan standar VDE 0250 Part 813 memastikan bahwa kabel ini memenuhi persyaratan ketat untuk aplikasi tambang, termasuk aspek keselamatan, ketahanan lingkungan, dan performa elektris. Standar ini juga menjamin kompatibilitas dengan sistem kelistrikan internasional yang digunakan di berbagai proyek pertambangan multinasional di Indonesia.

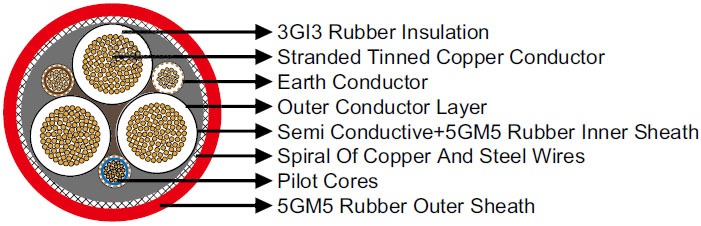

Struktur Konstruksi Kabel

Konduktor Utama: Menggunakan konduktor tembaga berlapis timah yang dipilin fleksibel dengan kelas 5 sesuai standar IEC 60228. Konduktor ini dipilih karena kemampuannya memberikan konduktivitas listrik optimal sambil mempertahankan fleksibilitas tinggi untuk aplikasi bergerak. Tersedia dalam berbagai ukuran nominal dari 35mm² hingga 120mm² untuk memenuhi kebutuhan daya yang bervariasi.

Sistem Isolasi: Menggunakan isolasi berbahan EPR (Ethylene Propylene Rubber) tipe 3GI3 yang tahan terhadap suhu tinggi hingga 90°C dan memiliki ketahanan superior terhadap ozon, radiasi UV, dan bahan kimia tambang. Isolasi ini dirancang khusus untuk mempertahankan sifat dielektrik dalam kondisi kelembapan tinggi dan suhu ekstrem.

Lapisan Konduktor Luar: Khusus untuk varian 3.6/6kV, dilengkapi dengan lapisan konduktor luar yang mudah dikupas untuk memudahkan instalasi dan terminasi di lapangan. Lapisan ini juga berfungsi sebagai pelindung tambahan terhadap interferensi elektromagnetik.

Inti Pilot: Terdiri dari konduktor tembaga/baja yang mampu mengalami ekspansi dan kompresi dengan isolasi EPR rubber. Inti pilot ini berfungsi untuk monitoring dan kontrol sistem, memberikan feedback real-time tentang kondisi operasi peralatan.

Konduktor Pembumian: Menggunakan spiral kawat tembaga berlapis timah yang dikombinasikan dengan pita konduktif, memberikan jalur pembumian yang efektif dan aman untuk melindungi peralatan dan operator dari bahaya kejut listrik.

Selubung Dalam: Desain dua lapis yang terdiri dari karet semi-konduktif dan karet tipe 5GM5, memberikan perlindungan ganda terhadap penetrasi kelembapan dan kontaminan. Konstruksi berlapis ini juga meningkatkan integritas mekanis kabel secara keseluruhan.

Perisai Armor: Spiral kawat baja yang tertanam dalam selubung luar dengan pita fiberglass pencegah pertukaran selubung. Sistem armor ini memberikan perlindungan maksimal terhadap tekanan mekanis, benturan, dan kerusakan fisik yang umum terjadi di lingkungan tambang.

Selubung Luar: Menggunakan karet tipe 5GM5 yang tahan terhadap abrasi, robekan, minyak, dan tahan api. Material ini dipilih khusus untuk memberikan perlindungan jangka panjang dalam kondisi operasi yang keras dan memenuhi persyaratan keselamatan tambang.

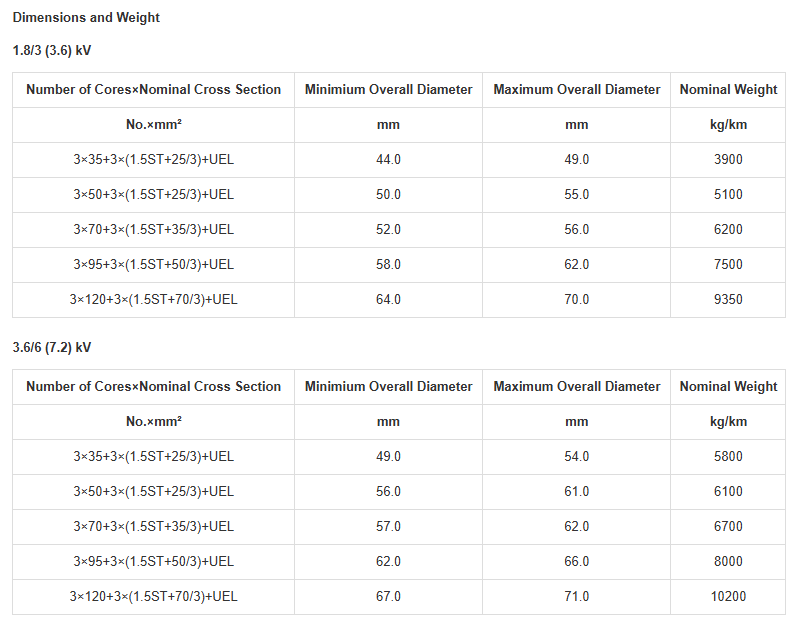

Dimensi dan Spesifikasi Berat

Untuk kategori 1.8/3kV, kabel tersedia dalam konfigurasi 3 inti utama dengan inti pilot dan konduktor pembumian, dengan diameter keseluruhan berkisar 44-70mm dan berat 3900-9350 kg/km tergantung ukuran konduktor. Varian 3.6/6kV memiliki dimensi sedikit lebih besar dengan diameter 49-71mm dan berat 5800-10200 kg/km untuk mengakomodasi lapisan isolasi tambahan yang diperlukan untuk tegangan yang lebih tinggi.

Aplikasi Penggunaan di Industri Pertambangan Indonesia

Mesin Pemotong Batubara Modern

Kabel NTSKCGERLOEU menjadi pilihan utama untuk mesin pemotong batubara (shearer) yang digunakan dalam sistem longwall mining. Di tambang-tambang besar seperti yang dioperasikan oleh PT Adaro Energy, PT Bukit Asam, dan PT Berau Coal Energy, mesin-mesin ini memerlukan pasokan daya yang stabil dan andal untuk operasi kontinyu selama 16-20 jam per hari.

Kemampuan kabel untuk menahan gerakan bolak-balik mesin shearer sepanjang longwall face yang mencapai 200-300 meter sangat krusial untuk menjaga produktivitas. Setiap kegagalan kabel dapat menyebabkan downtime yang merugikan hingga ratusan juta rupiah per jam.

Sistem Rantai Bretby dan Conveyor

Aplikasi pada sistem rantai bretby memerlukan kabel yang mampu mengikuti gerakan melingkar kontinyu dengan radius tikungan yang sangat kecil. Kabel NTSKCGERLOEU dirancang khusus untuk aplikasi ini dengan struktur konduktor yang sangat fleksibel dan selubung yang tahan terhadap gesekan berulang.

Dalam sistem conveyor panjang yang umum digunakan di tambang terbuka dan bawah tanah Indonesia, kabel ini memberikan solusi handal untuk menggerakkan motor-motor conveyor yang tersebar sepanjang jalur transportasi batubara.

Peralatan Bergerak dan Mobile Equipment

Untuk peralatan bergerak seperti shuttle car, continuous miner, dan roof bolter, kabel NTSKCGERLOEU memberikan fleksibilitas yang diperlukan untuk manuver dalam ruang terbatas tambang bawah tanah. Kemampuan ini sangat penting mengingat dimensi terowongan tambang yang terbatas dan kebutuhan untuk memaksimalkan ekstraksi batubara.

Keunggulan Teknologi Kabel NTSKCGERLOEU

Fleksibilitas Superior dan Radius Tekuk Minimum

Teknologi konstruksi konduktor berlapis dengan pitch optimal memberikan fleksibilitas yang tidak tertandingi dalam kategori kabel medium voltage. Radius tekuk minimum yang dapat dicapai hingga 8 kali diameter kabel memungkinkan instalasi dalam ruang yang sangat terbatas. Kemampuan ini sangat relevan dengan kondisi tambang bawah tanah Indonesia yang umumnya memiliki keterbatasan ruang operasi.

Ketahanan Terhadap Kondisi Lingkungan Ekstrem

Material selubung 5GM5 yang digunakan telah terbukti mampu bertahan dalam kondisi tambang batubara Indonesia yang memiliki kadar sulfur tinggi dan lingkungan yang sangat korosif. Ketahanan terhadap suhu operasi hingga 90°C dan suhu sesaat hingga 130°C memberikan margin keamanan yang memadai untuk operasi dalam kondisi panas tambang dalam.

Kemampuan tahan terhadap minyak hidrolik, grease, dan berbagai cairan kimia yang umum ditemukan di tambang menjadikan kabel ini pilihan ideal untuk aplikasi di sekitar peralatan berat yang menggunakan sistem hidrolik intensif.

Efisiensi Operasional dan Reduced Downtime

Dengan Mean Time Between Failure (MTBF) yang tinggi, kabel NTSKCGERLOEU secara signifikan mengurangi frekuensi penggantian kabel dan maintenance yang diperlukan. Ini sangat penting mengingat biaya operasional penambangan yang tinggi dan tekanan untuk mempertahankan target produksi harian.

Kemudahan instalasi dan terminasi juga mengurangi waktu yang diperlukan untuk pemasangan dan perbaikan, sehingga meminimalkan gangguan terhadap operasi produksi.

Kepatuhan Standar Keselamatan Internasional

Sertifikasi VDE dan kesesuaian dengan standar internasional lainnya memastikan bahwa kabel ini memenuhi persyaratan keselamatan yang ketat. Hal ini sangat penting untuk perusahaan tambang yang beroperasi dengan standar internasional dan memerlukan sertifikasi dari badan pengawas keselamatan tambang.

Studi Kasus: Implementasi di Tambang Batubara Indonesia

Kasus 1: Peningkatan Produktivitas di Tambang Bawah Tanah Kalimantan

Salah satu tambang batubara bawah tanah di Kalimantan Timur mengalami peningkatan produktivitas sebesar 15% setelah mengganti kabel konvensional dengan kabel NTSKCGERLOEU. Peningkatan ini dicapai melalui pengurangan downtime yang signifikan dan peningkatan reliability sistem kelistrikan mesin pemotong batubara.

Sebelumnya, tambang ini mengalami rata-rata 8-10 kali kegagalan kabel per bulan yang menyebabkan total downtime mencapai 48 jam. Setelah implementasi kabel NTSKCGERLOEU, kegagalan berkurang menjadi 1-2 kali per bulan dengan total downtime hanya 6 jam.

Kasus 2: Penghematan Biaya Maintenance di Tambang Sumatera

Tambang batubara di Sumatera Selatan melaporkan penghematan biaya maintenance sebesar 40% dalam periode 18 bulan setelah menggunakan kabel NTSKCGERLOEU. Penghematan ini dicapai melalui pengurangan frekuensi penggantian kabel dan berkurangnya kebutuhan tenaga kerja untuk perbaikan darurat.

Investasi awal yang lebih tinggi untuk kabel NTSKCGERLOEU terbayar dalam waktu 8 bulan melalui penghematan biaya operasional dan peningkatan produktivitas.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah kabel NTSKCGERLOEU bisa digunakan di luar tambang batubara?

A1: Meskipun dirancang khusus untuk tambang batubara bawah tanah, kabel NTSKCGERLOEU dapat digunakan di berbagai aplikasi industri berat lainnya yang memerlukan fleksibilitas tinggi dan ketahanan terhadap kondisi lingkungan ekstrem. Aplikasi potensial meliputi industri petrokimia, pabrik baja, dan fasilitas manufaktur dengan peralatan bergerak yang intensif.

Q2: Apa keunggulan utama dibandingkan kabel tambang konvensional?

A2: Keunggulan utama meliputi fleksibilitas superior dengan radius tekuk hingga 50% lebih kecil, ketahanan terhadap beban tekuk berulang hingga 10 kali lebih tinggi, ketahanan lingkungan yang superior terhadap bahan kimia tambang, dan umur operasional yang 2-3 kali lebih panjang dibandingkan kabel konvensional. Selain itu, konstruksi berlapis memberikan redundancy protection yang meningkatkan keandalan sistem secara keseluruhan.

Q3: Bagaimana ketahanan kabel terhadap air dan lumpur tambang yang umum di Indonesia?

A3: Kabel NTSKCGERLOEU menggunakan sistem seal berlapis dengan selubung 5GM5 yang memberikan perlindungan IP67 terhadap penetrasi air dan kontaminan. Material ini telah diuji khusus untuk kondisi tambang tropis dengan tingkat kelembapan tinggi dan paparan air tanah yang mengandung mineral korosif. Konstruksi spiral armor juga mencegah kerusakan akibat tekanan hidrostatik yang mungkin terjadi dalam kondisi tergenang.

Q4: Bagaimana prosedur perawatan dan inspeksi yang direkomendasikan?

A4: Program perawatan preventif meliputi inspeksi visual mingguan untuk mengidentifikasi kerusakan fisik, pengukuran resistansi isolasi bulanan menggunakan megger 2500V, dan thermographic inspection triwulanan untuk mendeteksi hot spots. Untuk aplikasi dengan duty cycle tinggi, disarankan melakukan flexibility test setiap 6 bulan dengan menggunakan standardized bending apparatus. Dokumentasi lengkap setiap inspeksi sangat penting untuk predictive maintenance.

Q5: Apakah tersedia dalam konfigurasi khusus sesuai kebutuhan spesifik tambang?

A5: Ya, kabel NTSKCGERLOEU dapat dikustomisasi dalam berbagai konfigurasi termasuk jumlah inti, ukuran konduktor, panjang khusus, dan terminasi sesuai spesifikasi peralatan. Tersedia juga varian dengan armor tambahan untuk aplikasi dengan risiko mekanis ekstrem, serta varian dengan shielding tambahan untuk lingkungan dengan interferensi elektromagnetik tinggi. Lead time untuk konfigurasi khusus biasanya 8-12 minggu tergantung kompleksitas spesifikasi.

Tren dan Perkembangan Teknologi Kabel Tambang

Integrasi dengan Sistem Monitoring Digital

Perkembangan terbaru dalam teknologi kabel tambang meliputi integrasi sensor fiber optic untuk real-time monitoring kondisi kabel. Teknologi ini memungkinkan deteksi dini terhadap stress mekanis, perubahan suhu, dan degradasi isolasi sebelum terjadi kegagalan.

Material Ramah Lingkungan

Sejalan dengan komitmen industri pertambangan Indonesia terhadap sustainability, pengembangan material kabel yang lebih ramah lingkungan menjadi fokus utama. Material selubung yang dapat didaur ulang dan proses produksi yang mengurangi carbon footprint menjadi pertimbangan penting dalam pemilihan kabel untuk proyek-proyek baru.

Standardisasi dan Sertifikasi Lokal

Pemerintah Indonesia melalui Kementerian ESDM terus mengembangkan standar nasional untuk peralatan tambang, termasuk kabel khusus tambang. Sertifikasi SNI untuk kabel tambang diharapkan dapat meningkatkan kualitas dan keselamatan operasi pertambangan di Indonesia.

Penutup

Kabel NTSKCGERLOEU medium voltage mewakili solusi teknologi terdepan untuk industri pertambangan batubara Indonesia yang terus berkembang. Dengan kombinasi superior antara fleksibilitas, ketahanan, dan keandalan, kabel ini menjadi investasi strategis yang memberikan return yang signifikan melalui peningkatan produktivitas dan pengurangan biaya operasional.

Dalam konteks industri pertambangan Indonesia yang semakin kompetitif dan menghadapi tekanan untuk meningkatkan efisiensi operasional, pemilihan komponen kritis seperti kabel listrik tidak boleh dianggap sepele. Kabel NTSKCGERLOEU telah terbukti mampu memberikan performa yang konsisten dalam kondisi operasi yang paling menantang sekalipun.

Keberhasilan implementasi di berbagai tambang batubara Indonesia membuktikan bahwa investasi dalam teknologi kabel yang tepat tidak hanya meningkatkan aspek teknis operasi, tetapi juga berkontribusi terhadap keberlanjutan bisnis jangka panjang. Dengan dukungan teknis yang komprehensif dan layanan after-sales yang professional, kabel NTSKCGERLOEU menjadi partner yang dapat diandalkan untuk mendukung pertumbuhan industri pertambangan Indonesia ke depan.

Sebagai penutup, pemilihan kabel yang tepat merupakan investasi dalam keselamatan, efisiensi, dan keberlanjutan operasi pertambangan. Kabel NTSKCGERLOEU menawarkan solusi komprehensif yang memenuhi semua aspek tersebut, menjadikannya pilihan ideal untuk masa depan industri pertambangan batubara Indonesia yang lebih modern dan efisien.

Pendahuluan

Industri pertambangan batubara Indonesia menghadapi tantangan besar dalam menjaga kontinuitas operasi di lingkungan bawah tanah yang ekstrem. Dengan Indonesia sebagai salah satu produsen batubara terbesar dunia, keandalan sistem kelistrikan di tambang bawah tanah menjadi faktor kritis yang menentukan produktivitas dan keselamatan operasi.

Lingkungan kerja di tambang bawah tanah Indonesia memiliki karakteristik unik dengan tingkat kelembapan tinggi mencapai 85-95%, suhu operasi yang bervariasi antara 30-50°C, tekanan mekanis ekstrem dari pergerakan peralatan berat, serta paparan terhadap debu batubara, lumpur, dan berbagai bahan kimia korosif. Kondisi ini membutuhkan solusi kabel khusus yang mampu bertahan dalam operasi 24/7 tanpa mengalami kegagalan.

Kabel NTSKCGERLOEU hadir sebagai solusi profesional yang dirancang khusus untuk mengatasi tantangan tersebut. Dikembangkan dengan teknologi canggih dan standar internasional VDE 0250 Part 813, kabel ini menjadi pilihan utama untuk aplikasi kritis di industri pertambangan batubara Indonesia.
