Kabel NTSCGEWOEU: Revolusi Teknologi Hybrid Tegangan Menengah dengan Serat Optik untuk Transformasi Digital Industri Pertambangan dan Manufaktur Indonesia Modern

Pendahuluan: Era Baru Konektivitas Industri Indonesia

Perkembangan teknologi Industri 4.0 di Indonesia semakin menuntut solusi infrastruktur yang lebih canggih dan efisien. Di tengah transformasi digital sektor pertambangan dan manufaktur Indonesia, kebutuhan akan sistem kabel yang dapat mengintegrasikan transmisi daya listrik dan data dalam satu paket menjadi semakin krusial. Kabel NTSCGEWOEU (Medium-Voltage Fixed Installation Cable With Fiber Optics) hadir sebagai jawaban inovatif untuk tantangan tersebut, menggabungkan teknologi konduktor tembaga tradisional dengan kecanggihan serat optik dalam satu sistem terintegrasi.

Sebagai negara dengan industri pertambangan yang berkembang pesat dan sektor manufaktur yang terus mengalami modernisasi, Indonesia membutuhkan infrastruktur kabel yang tidak hanya mampu menghantar listrik dengan andal, tetapi juga mendukung transmisi data berkecepatan tinggi untuk sistem monitoring, kontrol otomatis, dan Internet of Things (IoT) industrial. Kabel NTSCGEWOEU menawarkan solusi komprehensif yang memenuhi kedua kebutuhan tersebut dengan standar kualitas internasional.

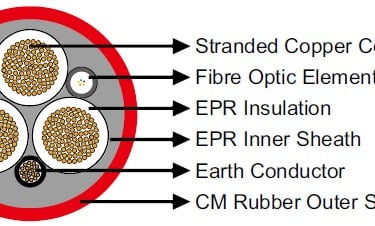

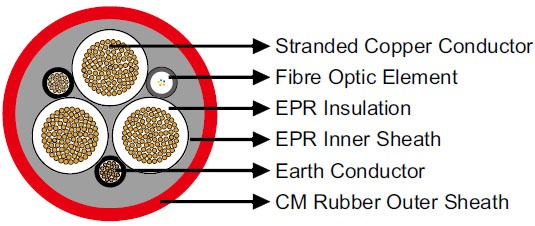

Arsitektur Teknis Kabel: Desain Multi-Layer yang Revolusioner

Struktur Konduktor dan Sistem Isolasi

Kabel NTSCGEWOEU menerapkan desain arsitektur berlapis yang sangat sophisticated. Pada inti kabel terdapat konduktor tembaga fleksibel berstrands kelas 5 sesuai standar DIN VDE 0295, yang memberikan fleksibilitas optimal untuk aplikasi dinamis sambil mempertahankan konduktivitas listrik yang excellent. Konduktor ini dilapisi dengan material semikonduktif yang berfungsi sebagai pengatur distribusi medan listrik, mencegah terjadinya korona discharge yang dapat merusak isolasi.

Sistem isolasi menggunakan EPR (Ethylene Propylene Rubber), material yang telah terbukti memberikan ketahanan termal dan listrik superior dalam berbagai kondisi operasional ekstrem. EPR dipilih karena kemampuannya mempertahankan sifat isolasi bahkan pada suhu tinggi dan lingkungan yang mengandung bahan kimia agresif, kondisi yang sering dijumpai di industri pertambangan Indonesia.

Lapisan luar konduktor juga menggunakan material semikonduktif tambahan yang berfungsi sebagai stabilizer isolasi dan penghalus medan listrik. Desain ini memastikan distribusi stress elektrik yang merata, sehingga meminimalkan risiko breakdown isolasi pada titik-titik tertentu.

Integrasi Serat Optik: Teknologi Komunikasi Masa Depan

Salah satu keunggulan utama kabel NTSCGEWOEU adalah integrasi serat optik berkualitas tinggi dalam struktur kabel. Tersedia dalam tiga varian: 50/125 μm, 62.5/125 μm, dan E9/125 μm, yang masing-masing memiliki karakteristik transmisi yang berbeda sesuai dengan kebutuhan aplikasi spesifik.

Serat optik 50/125 μm dan 62.5/125 μm merupakan multimode fiber yang ideal untuk transmisi data jarak menengah dengan bandwidth tinggi, sangat cocok untuk aplikasi monitoring sistem conveyor belt dan peralatan penanganan material di industri pertambangan. Sementara E9/125 μm adalah single-mode fiber yang mampu mentransmisikan data pada jarak yang lebih jauh dengan loss yang minimal, perfect untuk aplikasi komunikasi antar fasilitas dalam kompleks industri besar.

Serat optik ini dilindungi oleh pelindung khusus (protection sheath) yang memberikan perlindungan mekanis terhadap tekanan, getaran, dan deformasi yang mungkin terjadi selama operasional. Desain proteksi ini memastikan integritas transmisi data tetap terjaga bahkan dalam kondisi operasional yang challenging.

Sistem Grounding dan Proteksi

Konduktor bumi pada kabel NTSCGEWOEU didesain dengan konfigurasi split yang ditempatkan pada celah luar kabel. Desain ini memberikan beberapa keunggulan: pertama, redundansi proteksi yang memastikan kontinuitas grounding bahkan jika salah satu konduktor mengalami kerusakan; kedua, distribusi arus fault yang lebih merata sehingga mengurangi stress termal pada single point.

Sistem proteksi ini sangat critical dalam aplikasi industri berat dimana risiko electrical fault relatif tinggi karena kondisi operasional yang harsh dan dynamic loading yang kontinyu.

Spesifikasi Teknis Komprehensif

Klasifikasi Tegangan dan Aplikasi

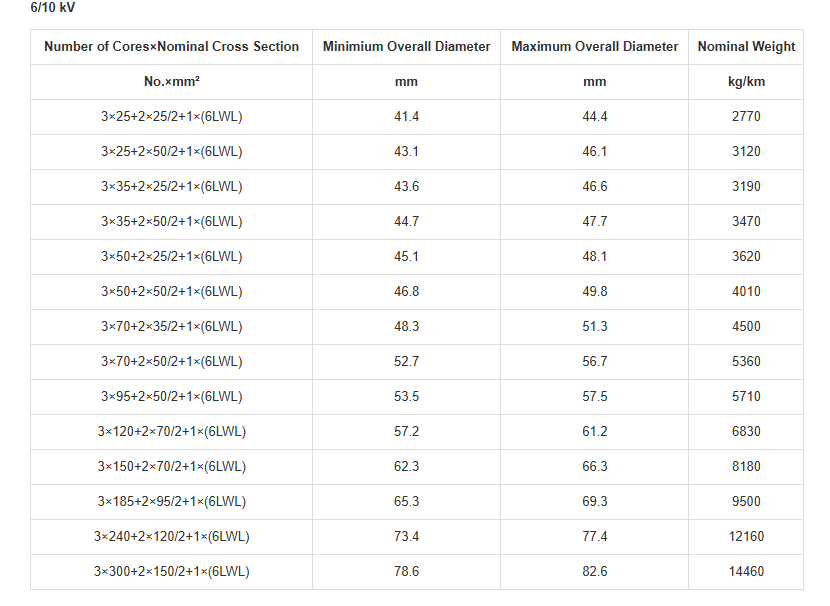

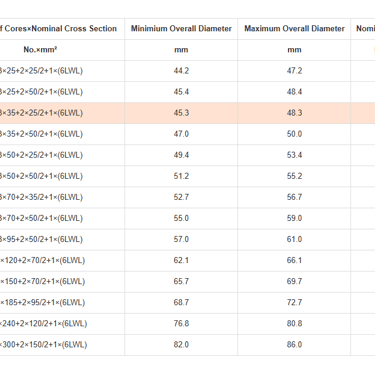

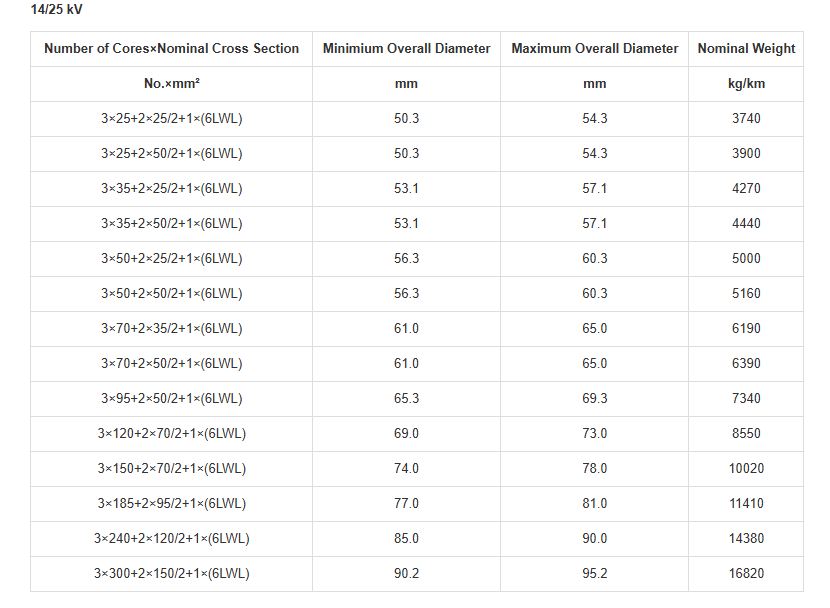

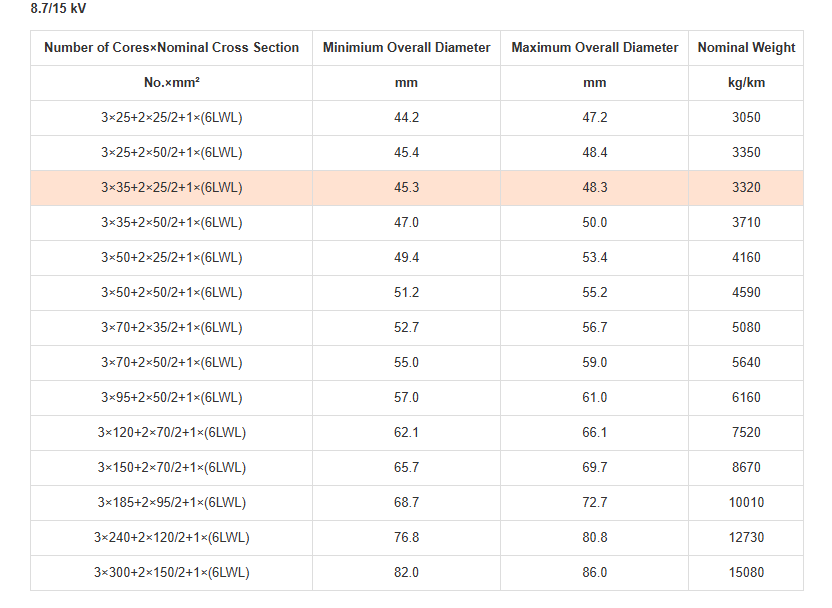

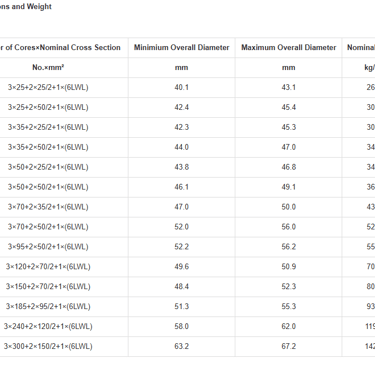

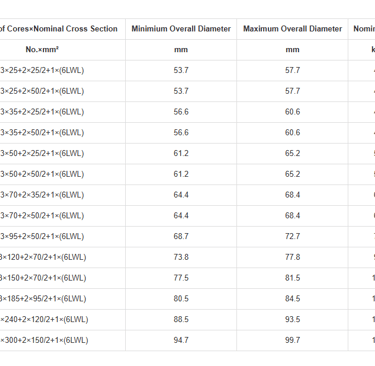

Kabel NTSCGEWOEU tersedia dalam enam klasifikasi tegangan yang mencakup hampir seluruh spektrum kebutuhan industri menengah:

Kategori Low-Medium Voltage (3.6/6 kV): Ideal untuk aplikasi feeder sekunder, distribusi daya pada sistem conveyor, dan koneksi peralatan auxiliary di area tambang. Range diameter 40.1-67.2 mm dengan berat 2.650-14.230 kg/km memberikan fleksibilitas pemilihan sesuai kapasitas daya yang dibutuhkan.

Kategori Medium Voltage (6/10 kV dan 8.7/15 kV): Menjadi backbone untuk sistem distribusi primer di kompleks industri, cocok untuk main feeder dari substation ke berbagai area operasional. Dengan diameter up to 86 mm dan weight hingga 15.080 kg/km, kabel ini mampu menghandle substantial power requirement.

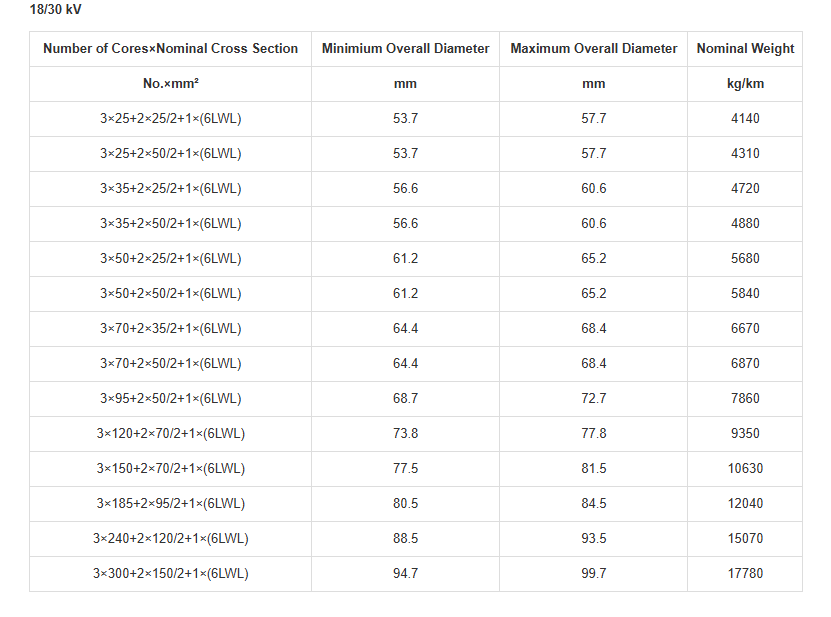

Kategori High-Medium Voltage (12/20 kV, 14/25 kV, dan 18/30 kV): Dirancang untuk aplikasi transmission level dalam industrial complex, connection antar substation, dan long-distance power delivery dengan integrated data communication. Maximum diameter mencapai 99.7 mm dengan weight up to 17.780 kg/km menunjukkan capability untuk heavy-duty application.

Konfigurasi Konduktor dan Fleksibilitas Desain

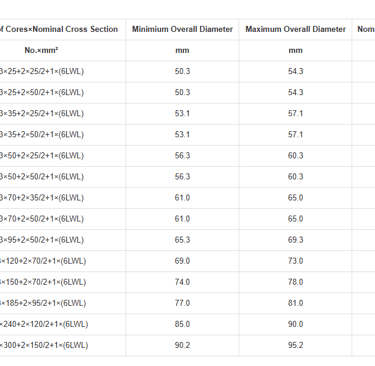

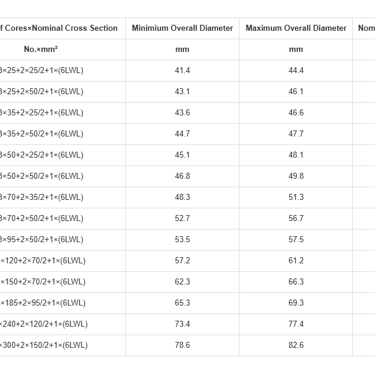

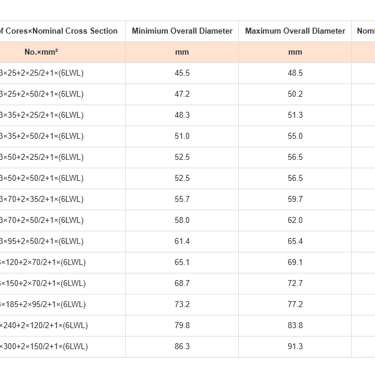

Setiap varian kabel menggunakan konfigurasi standar: 3 konduktor utama untuk distribusi daya tiga fasa, 2 konduktor proteksi dengan cross-section setengah dari konduktor utama, dan 1 unit serat optik (6LWL - 6 Light Wave Length). Konfigurasi ini memberikan redundancy dan reliability yang tinggi.

Range cross-section dari 25 mm² hingga 300 mm² memberikan flexibility dalam pemilihan kapasitas arus sesuai load requirement. Pemilihan cross-section konduktor proteksi yang setengah dari konduktor utama merupakan optimasi antara safety requirement dan cost efficiency.

Keunggulan Kompetitif dalam Konteks Industri Indonesia

Efisiensi Instalasi dan Operational Cost

Integrasi power dan data transmission dalam single cable memberikan significant advantage dalam installation cost dan complexity. Dibandingkan dengan sistem konvensional yang memerlukan separate cable untuk power dan communication, kabel NTSCGEWOEU mengurangi:

• Installation time hingga 40%

• Cable management complexity

• Maintenance requirement dan associated downtime

• Total cost of ownership dalam long term

Adaptabilitas terhadap Kondisi Operasional Indonesia

Selubung luar menggunakan compound material (CM) yang specifically designed untuk withstand tropical climate conditions, chemical exposure dari industrial processes, dan mechanical stress dari heavy industrial operations. EPR insulation system memberikan excellent performance pada temperature range yang wide, crucial untuk aplikasi di Indonesia yang memiliki variasi climate conditions yang significant.

Fleksibilitas mechanical dari cable construction memungkinkan aplikasi pada dynamic systems seperti conveyor belts, cable booms, dan mobile equipment connections yang banyak dijumpai di industri pertambangan Indonesia.

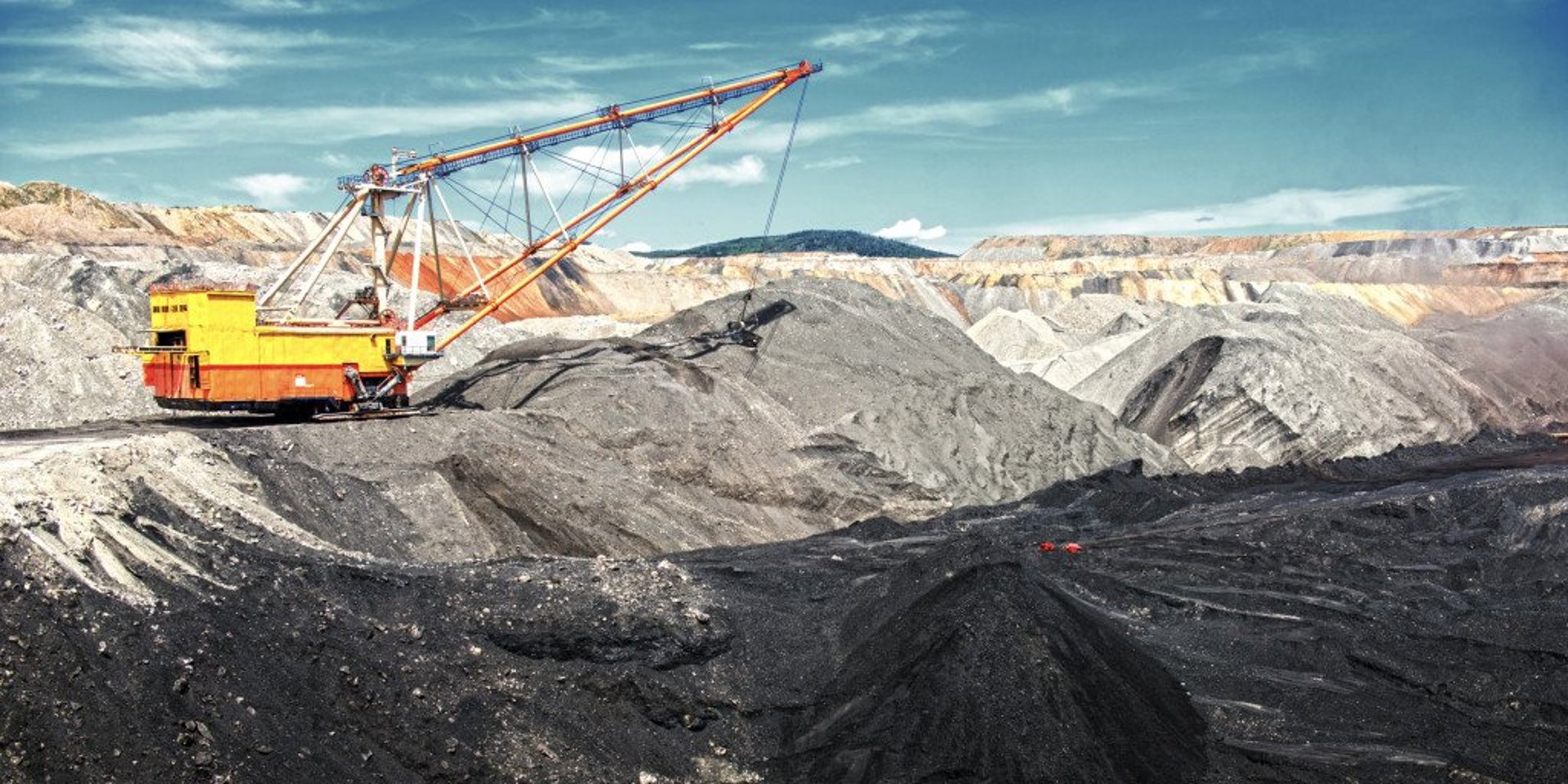

Studi Kasus: Implementasi di Sektor Pertambangan Indonesia

Kasus 1: Modernisasi Sistem Conveyor PT Freeport Indonesia

PT Freeport Indonesia, sebagai salah satu perusahaan pertambangan terbesar di Indonesia, menghadapi tantangan dalam mengintegrasikan sistem monitoring real-time pada conveyor belt sepanjang 15 km yang menghubungkan area penambangan dengan processing plant. Sistem konvensional menggunakan separate cables untuk power supply dan data transmission, yang menyebabkan complexity dalam maintenance dan higher susceptibility terhadap environmental interference.

Implementasi kabel NTSCGEWOEU dengan spesifikasi 6/10 kV, cross-section 3×70+2×50/2+1×(6LWL) memberikan solusi terintegrasi yang memungkinkan:

• Real-time monitoring material flow rate

• Predictive maintenance system berbasis sensor data

• Emergency shutdown system dengan response time <5 detik

• Integrated communication untuk operator coordination

Hasil implementasi menunjukkan peningkatan operational efficiency 23% dan reduction maintenance cost 35% dalam first year operation.

Kasus 2: Digitalisasi Tambang Batubara PT Bukit Asam

PT Bukit Asam (PTBA) mengimplementasikan Industry 4.0 concept dalam operasi tambang batubara dengan focus pada automation dan remote monitoring. Challenge utama adalah establishing reliable communication network yang dapat beroperasi dalam harsh mining environment dengan high dust concentration dan continuous vibration.

Kabel NTSCGEWOEU spesifikasi 12/20 kV dengan fiber optic 50/125 μm digunakan untuk connecting:

• Automated hauling system dengan central control

• Environmental monitoring sensors network

• Emergency communication system

• Remote-controlled excavator operations

Implementation menghasilkan:

• 99.7% uptime communication network

• Zero data loss dalam 18-month operation period

• 40% reduction dalam operational manpower requirement

• Enhanced safety performance dengan real-time hazard detection

Panduan Instalasi dan Best Practices

Pre-Installation Assessment

Sebelum instalasi, critical assessment meliputi:

• Route survey: Identifikasi potential mechanical stress points, chemical exposure areas, dan electromagnetic interference sources

• Load calculation: Accurate determination current carrying capacity requirement dengan consideration terhadap ambient temperature dan installation method

• Bend radius calculation: Minimum bending radius adalah 15 times overall cable diameter untuk maintain fiber optic integrity

• Support system design: Cable support interval maximum 2 meters untuk horizontal installation, 1.5 meters untuk vertical installation

Installation Procedures

Phase 1 - Cable Laying:

• Gunakan appropriate pulling equipment dengan tension monitoring untuk prevent over-stress

• Maintain constant pulling speed (<10 m/min) untuk avoid dynamic loading

• Install cable guides setiap 50 meters untuk minimize friction dan lateral stress

• Monitor cable temperature selama pulling process untuk detect abnormal friction

Phase 2 - Termination dan Splicing:

• Fiber optic termination harus dilakukan dalam controlled environment (dust-free, temperature-controlled)

• Gunakan fusion splicing technique untuk achieve <0.1 dB insertion loss

• Electrical termination menggunakan heat-shrink technology dengan adequate stress relief

• Comprehensive testing sebelum energization

Maintenance Protocol dan Preventive Measures

Routine Inspection (Monthly):

• Visual inspection cable route untuk detect physical damage atau environmental changes

• Fiber optic power loss measurement menggunakan OTDR (Optical Time Domain Reflectometer)

• Insulation resistance testing menggunakan megger 5 kV

• Thermal imaging inspection untuk detect hot spots

Comprehensive Testing (Annual):

• Complete electrical testing including partial discharge measurement

• Comprehensive fiber optic characterization (attenuation, dispersion, reflectance)

• Mechanical stress testing pada support points

• Environmental sealing integrity verification

Predictive Maintenance Integration:

• Implementation IoT sensors untuk continuous monitoring cable parameters

• Machine learning algorithms untuk predict potential failure modes

• Integration dengan plant SCADA system untuk automated alarm generation

• Historical data analysis untuk optimize maintenance scheduling

Tren Teknologi dan Masa Depan Kabel Hybrid

Industry 4.0 Integration

Perkembangan teknologi Industrial Internet of Things (IIoT) menuntut infrastructure yang dapat support massive data transmission dengan ultra-low latency. Kabel NTSCGEWOEU dengan fiber optic capability memberikan foundation untuk implementing:

• Edge computing systems di industrial sites

• Real-time analytics untuk process optimization

• Augmented reality applications untuk maintenance procedures

• Digital twin technology untuk equipment monitoring

Sustainability dan Environmental Considerations

Trend global menuju sustainable industrial practices mendorong development cable technology yang lebih environmentally friendly. Kabel NTSCGEWOEU contribution terhadap sustainability meliputi:

• Reduced material consumption melalui integrated design

• Lower carbon footprint dari reduced installation activities

• Enhanced equipment lifespan melalui better monitoring capabilities

• Recyclability material components pada end-of-life

Future Technology Integration

Anticipated developments dalam cable technology yang akan enhance NTSCGEWOEU capabilities:

• Integration dengan wireless power transfer technology

• Smart cable concept dengan embedded sensors

• AI-powered self-diagnostics capabilities

• Integration dengan renewable energy systems

Perbandingan dengan Teknologi Alternatif

Conventional Separate Cable Systems

Dibandingkan sistem konvensional dengan separate power dan communication cables:

• Installation cost: 25-40% lebih rendah

• Maintenance complexity: 50% reduction

• System reliability: 99.5% vs 97.8% conventional system

• EMI susceptibility: Significant reduction karena fiber optic immunity

Wireless Communication Systems

Versus wireless communication solutions:

• Data security: Superior physical security

• Environmental interference: Immunity terhadap weather conditions

• Bandwidth capability: Unlimited scalability

• Long-term cost: Lower total cost of ownership

Power Line Communication (PLC)

Compared dengan PLC technology:

• Data rate: 1000x higher bandwidth capability

• Distance limitation: No significant attenuation over long distances

• Electrical noise immunity: Complete isolation dari electrical interference

• Protocol flexibility: Support untuk multiple communication protocols

Kesimpulan dan Rekomendasi Strategis

Kabel NTSCGEWOEU merepresentasikan evolutionary step dalam industrial cable technology yang sangat relevan dengan kebutuhan digitalisasi industri Indonesia. Kombinasi power transmission dan high-speed data communication dalam single integrated system memberikan competitive advantage yang significant untuk industrial applications.

Untuk industry players di Indonesia, adoption teknologi ini memberikan strategic benefits:

• Operational excellence melalui real-time monitoring dan control capabilities

• Cost optimization dari reduced installation dan maintenance requirements

• Future readiness untuk Industry 4.0 implementation

• Competitive positioning dalam global industrial landscape

Rekomendasi implementation meliputi:

1. Pilot project approach untuk validate performance dalam specific industrial environment

2. Comprehensive training program untuk technical personnel

3. Partnership dengan experienced system integrators

4. Long-term technology roadmap alignment dengan digital transformation strategy

Kabel NTSCGEWOEU bukan hanya solusi teknis untuk current needs, tetapi strategic investment untuk future industrial competitiveness Indonesia dalam era digital economy. Dengan proper implementation dan maintenance, teknologi ini akan menjadi backbone yang reliable untuk sustainable industrial growth dan technological advancement Indonesia.
