Kabel NTSCGECWOEU Tegangan Menengah: Solusi Andal untuk Mesin Pemotong Batu Bara Bawah Tanah dalam Menghadapi Tantangan Industri Pertambangan Indonesia Modern

Pendahuluan

Industri pertambangan Indonesia, khususnya sektor batu bara, menghadapi tantangan besar dalam memastikan kontinuitas operasi di lingkungan bawah tanah yang ekstrem. Dengan target produksi batu bara nasional yang mencapai 695 juta ton pada tahun 2024 menurut Kementerian ESDM, kebutuhan akan infrastruktur penunjang yang andal menjadi sangat krusial. Salah satu komponen vital yang sering terabaikan namun memiliki peran strategis adalah sistem kabel untuk peralatan pertambangan.

Kabel tegangan menengah bukan sekadar pengantar listrik biasa. Di lingkungan pertambangan bawah tanah, kabel harus mampu menahan tekanan mekanis yang luar biasa, perubahan suhu ekstrem, paparan debu mineral, kelembapan tinggi, dan bahan kimia agresif. Lebih dari itu, kabel untuk peralatan bergerak seperti mesin pemotong batu bara harus memiliki fleksibilitas tinggi untuk mengikuti pergerakan mesin tanpa mengalami kerusakan struktural.

Tantangan lingkungan bawah tanah tidak main-main. Beban mekanis dapat mencapai ribuan newton per meter, sementara suhu operasional bisa berfluktuasi dari 5°C hingga 40°C. Kondisi ini diperparah dengan keberadaan gas metana, debu batubara yang mudah terbakar, dan risiko ledakan yang mengharuskan semua peralatan memenuhi standar keselamatan tertinggi. Dalam konteks ini, pemilihan kabel yang tepat bukan hanya soal efisiensi operasional, tetapi juga keselamatan jiwa pekerja tambang.

Apa Itu Kabel NTSCGECWOEU?

NTSCGECWOEU (Non-Tensile Screened Grounded Equipment Cable with Overall Earthing for Underground) merupakan kabel tegangan menengah yang dirancang khusus untuk aplikasi pertambangan bawah tanah. Kabel ini berfungsi sebagai penghubung utama untuk peralatan elektrik bergerak, terutama mesin pemotong batu bara (coal cutting machine) yang menjadi tulang punggung operasi penambangan modern.

Keunikan kabel NTSCGECWOEU terletak pada desainnya yang mengutamakan fleksibilitas tanpa mengorbankan kekuatan mekanis. Berbeda dengan kabel industri konvensional, kabel ini mampu menahan jutaan siklus lentur tanpa mengalami degradasi performa. Hal ini sangat penting mengingat mesin pemotong batu bara beroperasi dalam gerakan bolak-balik yang konstan, menciptakan stress mekanis berulang pada sistem kabel.

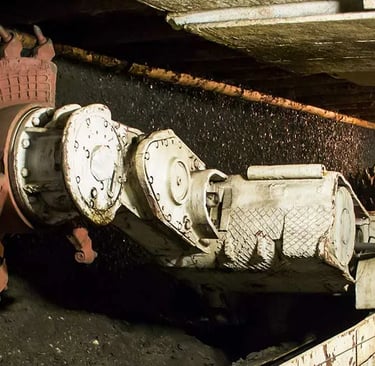

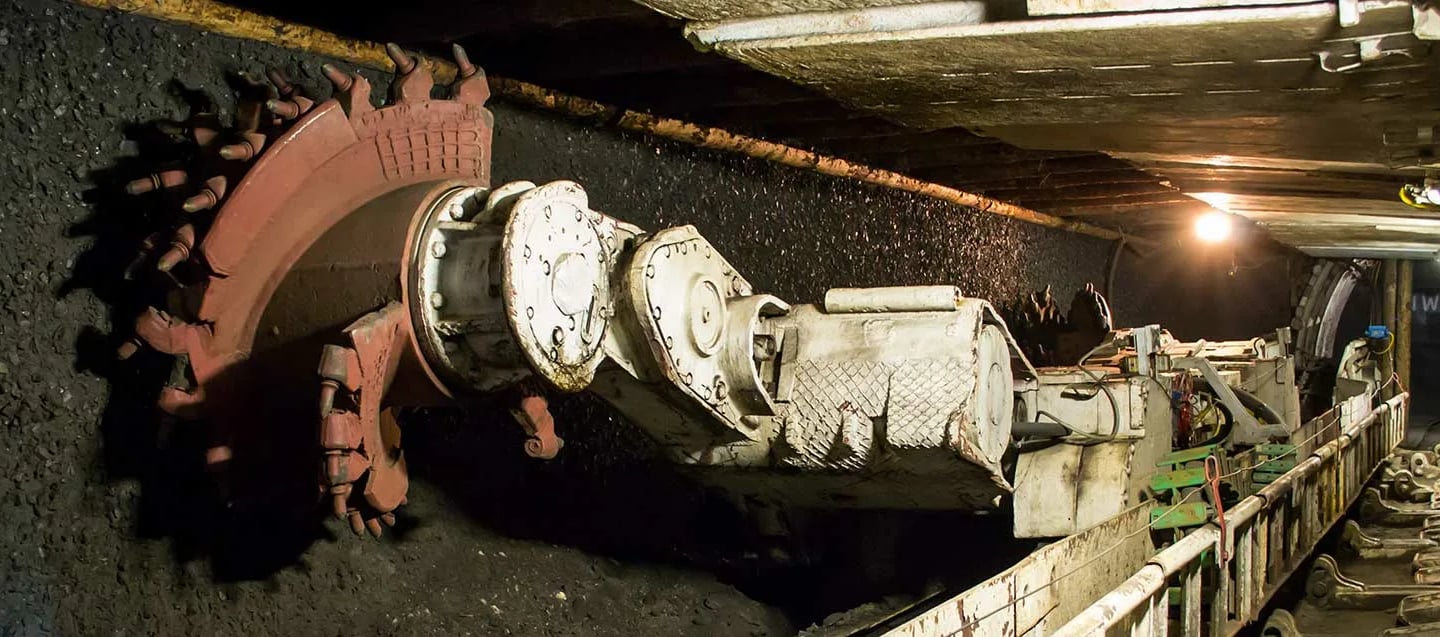

Penggunaan spesifik kabel ini pada mesin pemotong batu bara mencakup penyediaan daya listrik untuk motor utama, sistem hidrolik, unit kontrol elektronik, dan sensor monitoring. Dalam operasi typical, sebuah mesin pemotong batu bara modern dapat mengonsumsi daya hingga 1000 kW, membutuhkan kabel yang mampu menghantar arus besar secara stabil dalam kondisi operasional yang dinamis.

Kesesuaian kabel NTSCGECWOEU dengan sistem rangkaian bretby (bretby chain) merupakan faktor kritis lainnya. Rangkaian bretby berfungsi sebagai panduan mekanis yang mengatur pergerakan kabel mengikuti lintasan mesin. Sistem ini mencegah kabel mengalami twisted atau terlipat berlebihan yang dapat menyebabkan kerusakan internal. Kombinasi desain kabel yang fleksibel dengan sistem bretby yang tepat dapat memperpanjang umur operasional hingga 10-15 tahun dalam kondisi penggunaan intensif.

Standar dan Kepatuhan

Kabel NTSCGECWOEU diproduksi sesuai dengan standar VDE 0250 Bagian 813, yang merupakan regulasi teknis paling ketat untuk kabel pertambangan di Eropa. Standar ini menetapkan persyaratan komprehensif mulai dari material konduktor, sistem isolasi, hingga metode pengujian ketahanan mekanis dan termal.

VDE 0250 Bagian 813 mengharuskan kabel mampu bertahan dalam kondisi ekstrem termasuk pengujian flame retardant selama 60 menit, uji ketahanan sobek dengan beban 200 N/mm², dan test fleksibilitas hingga 2 juta siklus lentur. Standar ini juga menetapkan persyaratan khusus untuk lingkungan pertambangan seperti resistansi terhadap gas metana, ketahanan terhadap debu mineral, dan performa dalam kondisi kelembapan tinggi.

Kepatuhan terhadap standar internasional ini menjadi semakin penting seiring dengan masuknya investor asing ke sektor pertambangan Indonesia. Perusahaan multinasional seperti Adaro Energy, Bukit Asam, dan Indo Tambangraya Megah kini mengharuskan semua peralatan memenuhi standar internasional sebagai syarat operasional. Hal ini tidak hanya meningkatkan tingkat keselamatan, tetapi juga memastikan kompatibilitas dengan sistem monitoring dan kontrol modern.

Sertifikasi standar juga berimplikasi pada aspek asuransi dan legalitas operasional. Penggunaan kabel non-standar dapat membatalkan polis asuransi peralatan dan berpotensi menimbulkan sanksi regulasi dari Kementerian ESDM. Dengan demikian, investasi pada kabel berstandar internasional merupakan keputusan strategis yang melindungi kontinuitas bisnis jangka panjang.

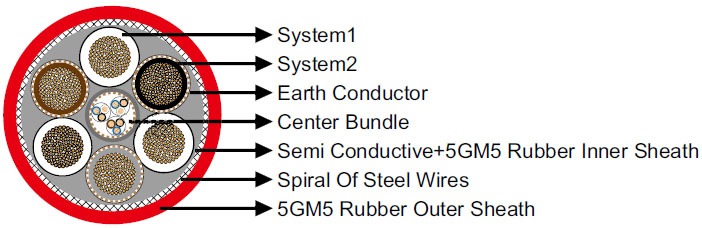

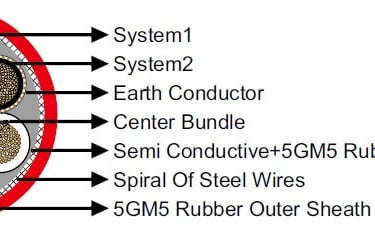

Struktur dan Material Kabel

Konduktor

Konduktor utama kabel NTSCGECWOEU menggunakan tembaga stranded berlapis timah dengan tingkat kemurnian 99.9%. Pemilihan tembaga sebagai material dasar didasarkan pada konduktivitas listrik yang superior (58 MS/m) dan kemampuan menahan korosi dalam lingkungan tambang yang agresif. Proses stranding dilakukan dengan teknologi compacting khusus yang menghasilkan faktor pengisian 95%, jauh lebih tinggi dibandingkan konduktor konvensional yang hanya mencapai 78%.

Lapisan timah pada konduktor berfungsi sebagai barrier protection terhadap sulfur compound yang banyak ditemukan di lingkungan pertambangan batu bara. Tanpa perlindungan ini, konduktor tembaga akan mengalami korosi galvanik yang dapat menurunkan konduktivitas hingga 30% dalam waktu 2-3 tahun operasi. Ketebalan lapisan timah yang digunakan adalah 8-12 mikron, optimal untuk memberikan perlindungan maksimal tanpa mempengaruhi fleksibilitas kabel.

Isolasi konduktor menggunakan karet 3GI3 berbasis EPR (Ethylene Propylene Rubber) yang memiliki karakteristik tahan panas hingga 90°C dalam operasi kontinyu dan 130°C untuk kondisi emergency. Material EPR dipilih karena memiliki excellent dielectric properties dengan breakdown voltage mencapai 40 kV/mm, serta ketahanan superior terhadap ozone cracking dan thermal aging.

Sistem Tegangan

Kabel NTSCGECWOEU tersedia dalam dua konfigurasi tegangan utama. Sistem 1.8/3kV dan 3.6/6kV dirancang untuk aplikasi power transmission dengan dilengkapi lapisan konduktif luar yang mudah dikupas (easy strippable). Lapisan ini berfungsi sebagai stress control untuk mencegah electrical treeing dan partial discharge yang dapat menyebabkan kegagalan isolasi prematur.

Sistem 0.6/1kV dioptimalkan untuk aplikasi kontrol dan sinyal, dengan konstruksi yang lebih ringan namun tetap mempertahankan fleksibilitas tinggi. Sistem ini terintegrasi dengan power cores dalam satu bundle, menciptakan solusi all-in-one yang mengurangi kompleksitas instalasi dan maintenance.

Desain multilayer pada sistem tegangan tinggi menggunakan konsep triple extrusion yang menghasilkan interface sempurna antar lapisan. Hal ini mengeliminasi void formation yang menjadi penyebab utama electrical breakdown dalam kabel tegangan menengah. Quality control dilakukan menggunakan partial discharge test dengan sensitivitas 10 pC untuk memastikan tidak ada defect manufacturing.

Konduktor Tanah & Pengawasan

Konduktor tanah (earth conductor) menggunakan konstruksi spiral dari kawat tembaga berlapis timah dengan cross-sectional area yang dihitung berdasarkan fault current capacity. Desain spiral memberikan fleksibilitas optimal sambil mempertahankan kontinuitas electrical path dalam kondisi lentur ekstrem. Impedansi earth path dijaga di bawah 1 ohm per 100 meter untuk memastikan efektivitas proteksi.

Bundle tengah merupakan inovasi teknologi yang mengintegrasikan inti kontrol dan pilot dengan konduktor hybrid tembaga/baja. Material baja memberikan tensile strength tambahan, sementara tembaga mempertahankan konduktivitas listrik. Kombinasi ini menghasilkan konduktor yang mampu menahan tension hingga 2000 N tanpa elongasi permanen, sangat penting untuk aplikasi pada mesin bergerak.

Opsi serat optik terintegrasi memungkinkan implementasi sistem monitoring real-time dan komunikasi data kecepatan tinggi. Fiber optic cores menggunakan single-mode glass dengan attenuation kurang dari 0.5 dB/km, memungkinkan transmisi data hingga jarak 10 kilometer tanpa signal amplification. Aplikasi ini sangat relevan untuk implementasi Industry 4.0 di sektor pertambangan Indonesia.

Lapisan Pelindung dan Ketahanan Mekanis

Selubung dalam menggunakan desain dua lapis yang terdiri dari karet semi-konduktif dan karet tipe 5GM5. Lapisan semi-konduktif berfungsi sebagai stress grading untuk mendistribusikan electrical stress secara merata, mencegah concentration yang dapat menyebabkan insulation failure. Material ini memiliki volume resistivity 10³-10⁵ ohm-cm, optimal untuk aplikasi stress control.

Lapisan pelindung spiral baja memberikan mechanical protection terhadap external damage seperti crushing, impact, dan abrasion. Wire armor menggunakan galvanized steel wire dengan tensile strength 1800 N/mm², mampu menahan compressive load hingga 5000 N/cm. Pita fiberglass yang melapisi armor berfungsi sebagai moisture barrier dan mencegah perpindahan selubung akibat mechanical stress.

Selubung luar menggunakan compound karet 5GM5 yang telah terbukti dalam aplikasi mining worldwide. Material ini memiliki shore hardness 75±5 yang memberikan balance optimal antara abrasion resistance dan flexibility. Resistance terhadap mineral oil mencapai rating Class 2 menurut IEC 60811, sementara flame retardant properties memenuhi IEC 60332-3 Category C untuk aplikasi high-risk environment.

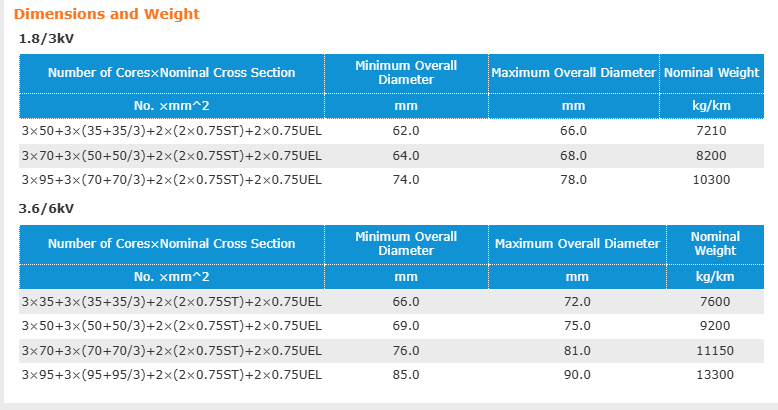

Dimensi dan Berat Kabel

a. NTSCGECWOEU 1.8/3kV

Konfigurasi kabel 1.8/3kV menawarkan tiga pilihan utama yang disesuaikan dengan kapasitas daya yang dibutuhkan. Varian 3×50+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL memiliki diameter keseluruhan 62.0-66.0 mm dengan berat nominal 7210 kg/km. Konfigurasi ini optimal untuk mesin pemotong batu bara berkapasitas menengah dengan konsumsi daya 300-500 kW.

Varian 3×70+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL dengan diameter 64.0-68.0 mm dan berat 8200 kg/km dirancang untuk aplikasi heavy-duty dengan power rating 500-750 kW. Penambahan cross-sectional area pada konduktor utama mengurangi voltage drop dan power loss, meningkatkan efisiensi energi hingga 3-5%.

Konfigurasi tertinggi 3×95+3×(70+70/3)+2×(2×0.75ST)+2×0.75UEL dengan diameter 74.0-78.0 mm dan berat 10300 kg/km diperuntukkan bagi mesin super heavy-duty dengan konsumsi daya di atas 750 kW. Meskipun memiliki berat yang signifikan, fleksibilitas kabel tetap terjaga melalui optimasi strand geometry dan compound formulation.

b. NTSCGECWOEU 3.6/6kV

Sistem tegangan yang lebih tinggi memberikan keuntungan berupa current reduction untuk power rating yang sama, menghasilkan heat generation yang lebih rendah dan efisiensi transmisi yang lebih baik. Varian 3×35+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL dengan diameter 66.0-72.0 mm dan berat 7600 kg/km cocok untuk aplikasi jarak menengah hingga 500 meter.

Konfigurasi 3×50+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL (diameter 69.0-75.0 mm, berat 9200 kg/km) merupakan pilihan populer untuk longwall mining operation yang membutuhkan kombinasi optimal antara power capacity dan mechanical flexibility. Voltage level 6kV mengurangi current hingga 50% dibandingkan sistem 3kV untuk power yang sama.

Varian premium 3×95+3×(95+95/3)+2×(2×0.75ST)+2×0.75UEL dengan spesifikasi diameter 85.0-90.0 mm dan berat 13300 kg/km dirancang untuk aplikasi extreme heavy-duty seperti continuous miner atau longwall shearer dengan kapasitas di atas 1000 kW. Meskipun memiliki berat tertinggi, kabel ini mampu beroperasi dalam jarak transmisi hingga 1500 meter tanpa voltage compensation.

Keunggulan dan Aplikasi Penggunaan

Mobilitas tinggi merupakan keunggulan utama kabel NTSCGECWOEU yang memungkinkan peralatan bergerak beroperasi tanpa pembatasan pergerakan. Fleksibilitas superior dicapai melalui optimasi bending radius yang hanya 8 kali diameter kabel, jauh lebih baik dibandingkan kabel konvensional yang membutuhkan bending radius 15-20 kali diameter. Hal ini sangat krusial dalam operasi longwall mining dimana mesin harus bergerak dalam ruang terbatas dengan radius belok yang ketat.

Sistem pemantauan kerusakan terintegrasi memungkinkan deteksi dini terhadap potential failure melalui monitoring insulation resistance, partial discharge activity, dan conductor continuity. Advanced monitoring systems dapat mendeteksi degradasi isolasi hingga 12 bulan sebelum terjadi complete failure, memungkinkan planned maintenance yang mengurangi downtime tidak terjadwal hingga 80%.

Ketahanan terhadap tekanan ekstrem menjadikan kabel ini ideal untuk lingkungan harsh mining operation. Kemampuan menahan compressive load hingga 5000 N/cm memungkinkan instalasi dalam kondisi rock pressure tinggi yang sering dijumpai pada kedalaman tambang di atas 200 meter. Resistance terhadap chemical attack dari acid mine drainage dan hydrocarbon contamination memastikan operasi stabil dalam jangka panjang.

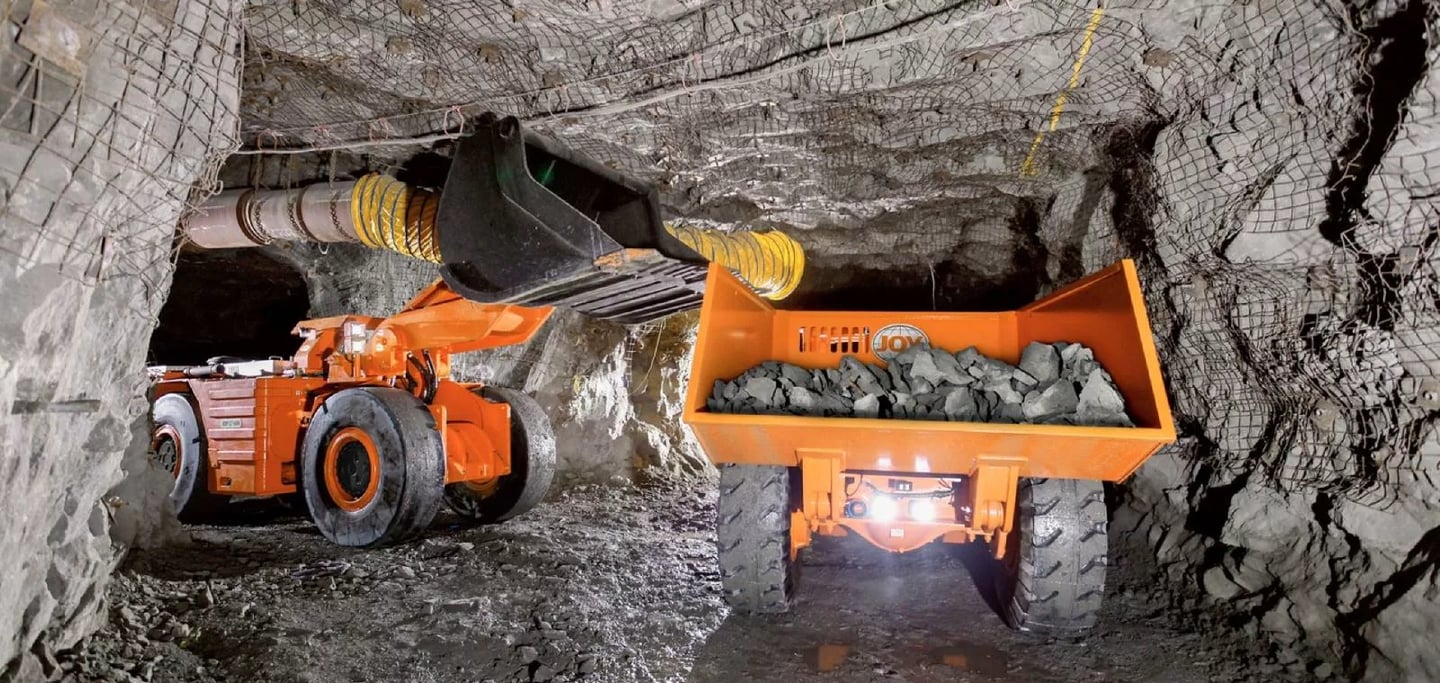

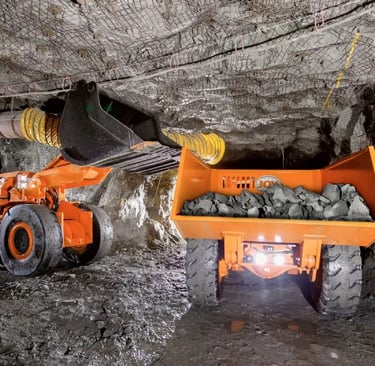

Fungsi multi-aplikasi memungkinkan satu jenis kabel digunakan untuk berbagai peralatan, mulai dari shuttle car, continuous miner, longwall shearer, hingga auxiliary equipment. Standardisasi ini mengurangi inventory complexity dan maintenance cost hingga 30%. Kemampuan occasional reeling memungkinkan penggunaan pada cable reel systems untuk peralatan semi-mobile dengan frekuensi perpindahan sedang.

Implementasi pada proyek terbaru PT Bukit Asam di tambang Tanjung Enim menunjukkan peningkatan availability equipment hingga 95% setelah upgrade dari kabel konvensional ke NTSCGECWOEU. Reduction pada cable-related downtime mencapai 70%, berkontribusi pada peningkatan produktivitas keseluruhan sebesar 12%. ROI dari investasi kabel premium ini tercapai dalam waktu 18 bulan melalui penghematan maintenance cost dan peningkatan production output.

FAQ (Pertanyaan yang Sering Diajukan)

Q1: Apa perbedaan kabel NTSCGECWOEU dengan kabel pertambangan biasa?

A1: Perbedaan fundamental terletak pada konstruksi multi-layer dan material specification yang jauh lebih superior. Kabel NTSCGECWOEU menggunakan EPR insulation dengan thermal rating 90°C dibandingkan PVC standard yang hanya 70°C. Armor protection menggunakan galvanized steel wire dengan tensile strength 1800 N/mm² versus standard armor 1200 N/mm². Flexibility performance juga lebih unggul dengan bending radius hanya 8D dibandingkan 15D pada kabel konvensional. Electrical performance menunjukkan voltage drop 25% lebih rendah dan dielectric strength 40% lebih tinggi.

Q2: Apakah kabel ini dapat digunakan untuk peralatan statis?

A2: Sangat bisa dan bahkan recommended untuk high-power static equipment. Meskipun dioptimalkan untuk mobile application, superior electrical dan thermal properties memberikan keuntungan signifikan pada static installation. Untuk transformer substations, switchgear, dan motor drives stationary, kabel ini memberikan reliability lebih tinggi dengan maintenance interval yang lebih panjang. Over-specification untuk static application justru meningkatkan safety margin dan service life hingga 25-30 tahun.

Q3: Mengapa kabel ini menggunakan konduktor berlapis timah?

A3: Tin plating berfungsi sebagai corrosion protection dalam environment yang mengandung sulfur compounds dan moisture tinggi. Copper murni mudah teroksidasi membentuk copper sulfide yang mengurangi conductivity hingga 30%. Tin coating dengan thickness 8-12 micron memberikan barrier protection tanpa mempengaruhi electrical properties. Additionally, tin plating memudahkan proses termination dan splicing karena tidak memerlukan chemical cleaning yang ekstensif.

Q4: Apakah kabel ini memiliki sertifikasi tahan api?

A4: Ya, kabel telah lulus flame retardant test sesuai IEC 60332-3 Category C untuk group installation. Selubung luar 5GM5 compound memiliki LOI (Limiting Oxygen Index) 28%, meaning tidak akan sustain combustion dalam atmosphere dengan oxygen content di bawah 28%. Untuk single cable installation, memenuhi IEC 60332-1 dengan zero flame propagation. Special halogen-free formulation menghasilkan low smoke dan zero toxic gas emission saat terjadi kebakaran.

Q5: Dapatkah kabel ini diintegrasikan dengan sistem monitoring otomatis?

A5: Absolutely, kabel dirancang dengan monitoring capability yang comprehensive. Built-in pilot cores memungkinkan continuous monitoring untuk insulation resistance, partial discharge, dan conductor integrity. Compatible dengan distributed monitoring systems seperti DTS (Distributed Temperature Sensing) dan DAS (Distributed Acoustic Sensing). Integration dengan SCADA systems memungkinkan real-time visualization dan predictive maintenance algorithms. Optional fiber optic cores mendukung high-speed data communication untuk advanced condition monitoring dan remote diagnostics.

Penutup

Kabel NTSCGECWOEU tegangan menengah merepresentasikan evolusi teknologi kabel pertambangan yang menjawab tantangan operasional industri mining modern. Dengan konstruksi engineered yang memadukan fleksibilitas tinggi, ketahanan mekanis superior, dan electrical performance yang excellent, kabel ini memberikan solusi komprehensif untuk aplikasi coal cutting equipment dan mobile machinery lainnya.

Keunggulan teknis yang ditawarkan bukan sekadar improvement incremental, melainkan breakthrough technology yang mampu mentransformasi operational efficiency secara signifikan. Reduction pada cable-related downtime, peningkatan equipment availability, dan extension pada service life memberikan total cost of ownership yang jauh lebih kompetitif dibandingkan solusi konvensional.

Dalam konteks industri pertambangan Indonesia yang terus berkembang menuju digitalisasi dan automation, investasi pada infrastructure berkualitas tinggi seperti kabel NTSCGECWOEU merupakan strategic decision yang akan menentukan competitiveness jangka panjang. Compliance terhadap international standards memastikan compatibility dengan advanced mining equipment dan future technology upgrades.

Untuk perusahaan pertambangan yang serius dalam meningkatkan operational excellence, pemilihan kabel berstandard internasional bukan lagi optional melainkan necessity. Return on investment yang terbukti, coupled dengan risk mitigation yang superior, menjadikan kabel NTSCGECWOEU sebagai benchmark solution untuk underground mining applications di Indonesia.

Rekomendasi implementasi mencakup comprehensive site assessment, proper installation procedures, dan establishment of predictive maintenance programs untuk memaksimalkan performance dan service life. Dengan support technical yang adequate dan commitment terhadap best practices, kabel NTSCGECWOEU dapat menjadi foundation yang solid untuk mining operation yang sustainable dan profitable dalam dekade mendatang.
