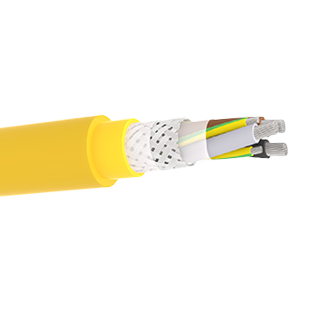

Kabel (N)SSHCÖU 600/1000 V untuk Motor dan Drive Frekuensi Fleksibel & Instalasi Tetap, Tembaga Timah, Isolasi Elastomer Silang, Cocok untuk Pertambangan & Terowongan
(N)SSHCÖU
APLIKASI
Kabel ini cocok untuk instalasi tetap maupun operasi fleksibel sebagai kabel daya motor untuk penggerak yang dikendalikan oleh inverter frekuensi di pertambangan dan pekerjaan terowongan.
STRUKTUR KABEL
KONDUKTOR: Tembaga timah elektrolytik, annealed, stranded kelas 5
INSULASI: Senyawa elastomerik silang-tersambung tipe 3GI3 (VDE 0207 – Bagian 20)
SCREEN: Anyaman kawat tembaga timah konsentris
SELAPUT DALAM: Senyawa elastomerik silang-tersambung tipe GM1b (VDE 0207 – Bagian 21)
SELAPUT LUAR: Senyawa elastomerik silang-tersambung tipe 5GM5 (VDE 0207 – Bagian 21)
WARNA: Kuning atau Hitam
KARAKTERISTIK OPERASI
TEGANGAN TERHUBUNG: 600 / 1000 V (U0/U)
TEGANGAN UJI AC: 3 kV
TEMPERATUR OPERASI:
Untuk penggunaan fleksibel: -25°C hingga +80°C
Untuk penggunaan tetap: -40°C hingga +80°C
TEMPERATUR KONDUKTOR MAKSIMUM: 90°C
TEMPERATUR KONDUKTOR PADA KORSLET: 250°C (Waktu maksimum yang diperbolehkan 5 detik)
TEMPERATUR INSTALASI MINIMUM: -15°C
JARI-JARI LENGKUNG MINIMUM: VDE 0298-3 Tabel 3
KAPASITAS ARUS: VDE 0298-4 Tabel 15
SPESIFIKASI TEKNIS
Dalam dunia industri dan pertambangan modern, kebutuhan akan kabel fleksibel dan andal sangat penting. Salah satu kabel yang banyak digunakan adalah (N)SSHCÖU 600/1000 V, yang dirancang khusus untuk motor listrik, drive frekuensi, dan instalasi tetap di lingkungan berat seperti pertambangan dan terowongan.
Apa Itu Kabel (N)SSHCÖU dan Apa Keunggulannya Dibanding Kabel Lain?
Kabel (N)SSHCÖU merupakan kabel flexible dan tahan lama dengan konduktor tembaga timah, isolasi elastomer silang, serta pelindung dan selubung luar yang sesuai standar VDE. Kabel ini dirancang untuk penggunaan fleksibel maupun pemasangan tetap, ideal untuk:
Catu daya motor listrik yang dikendalikan oleh frequency converter
Operasi di pertambangan terbuka maupun bawah tanah
Aplikasi terowongan dan industri berat lainnya
Keunggulan kabel ini dibanding kabel konvensional adalah ketahanan mekanik tinggi, fleksibilitas ekstrem, dan kemampuan operasional di suhu rendah maupun tinggi (-40°C hingga +80°C).
Di Mana Kabel (N)SSHCÖU Digunakan?
Dalam Pertambangan
Kabel ini ideal untuk motor pompa, conveyor, dan mesin berat di pertambangan terbuka maupun bawah tanah. Fleksibilitas kabel memungkinkan pergerakan mesin tanpa merusak kabel.
Dalam Terowongan
Penggunaan kabel di terowongan membutuhkan ketahanan terhadap kelembaban, gesekan, dan suhu rendah. Kabel (N)SSHCÖU memenuhi semua kriteria ini, sehingga aman untuk tunnel boring machine (TBM) dan lighting systems.
Instalasi Tetap & Motor Drive
Kabel ini juga dapat digunakan sebagai kabel tetap pada motor yang dikendalikan frequency converter, sehingga mendukung efisiensi energi dan perlindungan mesin.
Bagaimana Memilih Kabel (N)SSHCÖU yang Tepat?
Tentukan arus nominal dan panjang kabel
Pilih diameter dan luas penampang sesuai kapasitas arus dan resistansi maksimum
Pertimbangkan lingkungan operasi: apakah perlu fleksibel atau tetap
Pastikan kabel memenuhi standar VDE dan persyaratan keselamatan
Tabel Perbandingan dengan Kabel Serupa
Kabel | Tegangan (V) | Fleksibilitas | Aplikasi | Kelebihan |
|---|---|---|---|---|
(N)SSHCÖU | 600/1000 | Tinggi | Pertambangan, terowongan, motor drive | Tahan mekanik & suhu ekstrem |
NSSHÖU | 600/1000 | Medium | Pertambangan & trailing cable | Lebih murah, fleksibilitas standar |
NTSCGEWÖU | 3,6/6 – 20/35 kV | Tinggi | Excavator & crane | Untuk tegangan tinggi & peralatan bergerak |
FAQ: Pertanyaan Umum tentang Kabel (N)SSHCÖU
1. Apakah kabel ini bisa digunakan untuk instalasi di bawah tanah?
Ya, kabel (N)SSHCÖU cocok untuk instalasi tetap di bawah tanah, termasuk pertambangan dan terowongan. Konduktor timah dan isolasi elastomer memastikan tahanan terhadap kelembaban dan tekanan mekanik.
2. Berapa radius minimum saat kabel dibengkokkan?
Radius minimum ditentukan oleh VDE 0298-3 dan tergantung pada diameter kabel. Misalnya 2×10 mm² = 111 mm, sedangkan 3×95+3×50/3 = 248 mm.
3. Apakah kabel ini tahan terhadap suhu ekstrem?
Ya, kabel ini dapat beroperasi:
Fleksibel: -25°C hingga +80°C
Tetap: -40°C hingga +80°C
Suhu maksimum konduktor adalah 90°C dan mampu menahan hubung singkat hingga 250°C selama 5 detik.
4. Bisakah kabel ini digunakan untuk motor dengan frequency converter?
Tentu. Kabel ini dirancang khusus untuk motor drive yang dikendalikan frekuensi, dengan screen pelindung untuk mengurangi interferensi elektromagnetik.
5. Bagaimana cara instalasi yang aman?
Pastikan kabel tidak tertindih benda berat
Gunakan support clamps sesuai diameter kabel
Hindari bending berulang melebihi radius minimum
Periksa kabel secara rutin untuk tanda aus atau kerusakan
6. Apakah ada contoh penggunaan di Indonesia?
Di pertambangan batubara Kalimantan dan terowongan konstruksi Jakarta MRT, kabel ini digunakan untuk catu daya motor pompa dan conveyor, terbukti tahan lama dan minim downtime.
Tips Profesional untuk Instalasi Kabel (N)SSHCÖU
Jangan memaksa kabel membengkok lebih dari radius minimum
Gunakan kabel ties atau tray khusus untuk menjaga posisi kabel
Pastikan konduktor dan konektor kompatibel dengan ukuran kabel
Periksa sertifikasi VDE dan kualitas pabrikan sebelum pembelian
Untuk aplikasi pertambangan, pilih warna kuning untuk keamanan visual
Kesimpulan
Kabel (N)SSHCÖU 600/1000 V adalah pilihan ideal untuk motor, drive frekuensi, dan instalasi tetap di pertambangan dan terowongan. Dengan struktur tembaga timah, isolasi elastomer silang, dan pelindung ganda, kabel ini menjamin keamanan, fleksibilitas, dan daya tahan di kondisi ekstrem.
Jika Anda mencari kabel yang andal untuk mesin berat dan instalasi bawah tanah, kabel (N)SSHCÖU adalah solusi profesional yang sudah terbukti di berbagai industri.
Hubungi distributor resmi untuk mendapatkan konsultasi teknis dan pemesanan kabel sesuai kebutuhan proyek Anda di Indonesia.
