Kabel N3GHSSYCY: Revolusi Teknologi Kelistrikan Pertambangan Indonesia untuk Operasi Tambang Bawah Tanah dan Terowongan Berbahaya dengan Sistem Monitoring Canggih dan Perlindungan Berlapis Sesuai Standar VDE Eropa

Pendahuluan: Tantangan Kelistrikan di Industri Pertambangan Indonesia

Indonesia sebagai negara kepulauan dengan kekayaan sumber daya mineral yang melimpah menghadapi tantangan besar dalam mengembangkan industri pertambangan yang aman dan efisien. Sektor pertambangan batu bara, nikel, emas, dan mineral lainnya membutuhkan sistem kelistrikan yang mampu beroperasi dalam kondisi ekstrem seperti kelembaban tinggi, temperatur fluktuatif, debu, dan risiko ledakan gas.

Dalam konteks ini, pemilihan kabel listrik yang tepat menjadi faktor kritis yang menentukan keberhasilan operasi pertambangan. Kabel yang tidak sesuai standar dapat menyebabkan gangguan operasional, kecelakaan kerja, hingga kerugian ekonomi yang signifikan. Kabel N3GHSSYCY hadir sebagai solusi teknologi modern yang telah terbukti memenuhi standar keselamatan tertinggi untuk operasi pertambangan dan terowongan di lingkungan berbahaya.

Dengan meningkatnya investasi pertambangan di Indonesia, terutama dalam proyek-proyek berskala besar seperti IKN (Ibu Kota Nusantara) dan pengembangan smelter nikel di Sulawesi, kebutuhan akan infrastruktur kelistrikan yang andal semakin mendesak. Kabel N3GHSSYCY menjadi pilihan strategis untuk mendukung visi Indonesia sebagai pusat industri mineral global.

Mengenal Kabel N3GHSSYCY: Teknologi Terdepan untuk Industri Berat

Kabel N3GHSSYCY merupakan kabel tegangan menengah yang dirancang khusus untuk aplikasi di lingkungan pertambangan dan terowongan dengan kondisi berbahaya. Nama "N3GHSSYCY" sendiri mengacu pada kode konstruksi kabel sesuai standar Jerman yang menggambarkan setiap komponen penyusunnya.

Kabel ini dikembangkan untuk memenuhi kebutuhan spesifik peralatan bergerak dan instalasi stasioner di area pertambangan bawah tanah. Keunggulan utamanya terletak pada kemampuan fleksibilitas tinggi, sistem monitoring terintegrasi, dan perlindungan berlapis yang mampu bertahan dalam kondisi mekanis dan lingkungan yang ekstrem.

Berbeda dengan kabel konvensional, N3GHSSYCY dilengkapi dengan konduktor pilot untuk sistem kontrol dan konduktor monitoring yang memungkinkan deteksi dini kerusakan isolasi. Fitur ini sangat penting untuk operasi pertambangan yang membutuhkan tingkat keandalan dan keselamatan maksimal.

Di Indonesia, kabel jenis ini mulai mendapat perhatian serius dari perusahaan pertambangan besar seperti PT Freeport Indonesia, PT Antam, dan PT Vale Indonesia yang mengoperasikan tambang dengan standar keselamatan internasional.

Standar dan Sertifikasi: Jaminan Kualitas Berstandar Eropa

Kabel N3GHSSYCY diproduksi sesuai dengan standar VDE 0250 Bagian 605, yang merupakan standar Jerman untuk kabel daya yang digunakan dalam lingkungan industri berat dan berbahaya. Standar VDE (Verband der Elektrotechnik) diakui secara internasional sebagai salah satu standar paling ketat dalam industri kelistrikan.

Kepatuhan terhadap VDE 0250 Part 605 memastikan bahwa kabel ini telah melalui serangkaian pengujian ketat meliputi:

• Pengujian Ketahanan Mekanis: Tes tarikan, tekanan, dan benturan untuk memastikan kabel dapat bertahan dalam kondisi operasional yang berat.

• Pengujian Ketahanan Kimia: Resistensi terhadap oli, bahan bakar, asam, dan bahan kimia lain yang umum ditemui di lingkungan pertambangan.

• Pengujian Suhu Ekstrem: Kemampuan beroperasi dalam rentang suhu dari -40°C hingga +90°C.

• Pengujian Ketahanan Api: Karakteristik pembakaran dan pelepasan gas beracun dalam kondisi kebakaran.

• Pengujian Isolasi: Ketahanan dielektrik dan kestabilan isolasi dalam jangka panjang.

Untuk industri pertambangan Indonesia, sertifikasi VDE memberikan jaminan bahwa kabel ini mampu beroperasi dalam kondisi tropis dengan kelembahan tinggi dan fluktuasi suhu yang signifikan. Hal ini sangat relevan untuk tambang-tambang di Kalimantan, Sumatera, dan Papua yang memiliki kondisi iklim ekstrem.

Spesifikasi Teknis dan Konstruksi Kabel yang Canggih

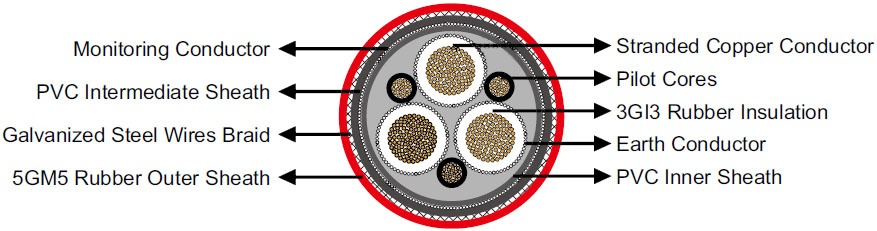

Struktur Konstruksi Berlapis

Kabel N3GHSSYCY memiliki konstruksi berlapis yang sophisticated, di mana setiap lapisan memiliki fungsi spesifik untuk memastikan performa optimal:

1. Konduktor Utama:

Menggunakan konduktor tembaga fleksibel kelas 5 sesuai DIN VDE 0295. Konduktor ini terdiri dari banyak kawat halus yang dililitkan secara khusus untuk memberikan fleksibilitas maksimal. Permukaan tembaga dilapisi timah (tinned) untuk meningkatkan resistensi terhadap korosi, terutama dalam lingkungan dengan kelembaban tinggi seperti yang umum ditemui di tambang Indonesia.

2. Sistem Isolasi EPR Isolasi menggunakan compound EPR (Ethylene Propylene Rubber) tipe 3GI3 yang memiliki karakteristik unggul:

• Ketahanan terhadap ozon dan sinar UV

• Fleksibilitas dalam rentang suhu luas

• Resistensi kimia yang excellent

• Karakteristik dielektrik yang stabil

3. Pengendali Medan Listrik:

Lapisan semikonduktif bagian dalam dan luar berfungsi mengontrol distribusi medan listrik, mencegah terjadinya partial discharge yang dapat merusak isolasi. Untuk kabel 6kV ke atas, lapisan semikonduktif luar menjadi sangat kritikal dalam menjaga integritas isolasi.

4. Konduktor Pilot dan Monitoring

• Konduktor Pilot: Menggunakan konduktor tembaga dengan isolasi EPR untuk sistem kontrol dan komunikasi

• Konduktor Monitoring: Berupa pita konduktif dengan lapisan tembaga konsentris yang memungkinkan monitoring real-time kondisi kabel

5. Sistem Pembumian Terintegrasi ：

Konduktor pembumian berupa spiral kawat tembaga yang ditempatkan di atas lapisan semikonduktif luar, memberikan jalur aman untuk arus bocor dan fault current.

6. Perlindungan Berlapis

• Selubung Dalam: PVC compound tipe YM5 untuk perlindungan dasar

• Selubung Antara: PVC YM5 tambahan untuk isolasi ganda

• Armor Mekanis: Anyaman kawat baja galvanis untuk perlindungan terhadap tekanan mekanis

• Selubung Luar: PVC YM5 dengan aditif khusus untuk ketahanan cuaca dan bahan kimia

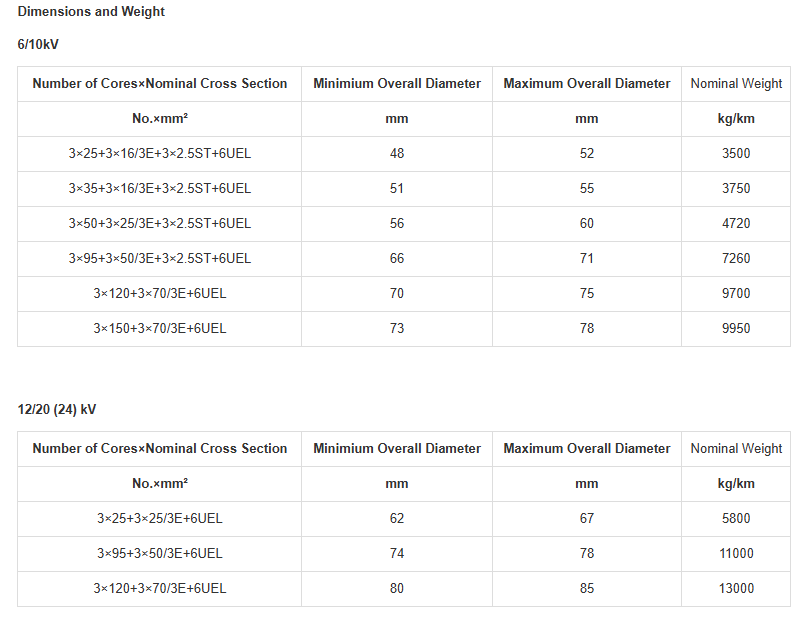

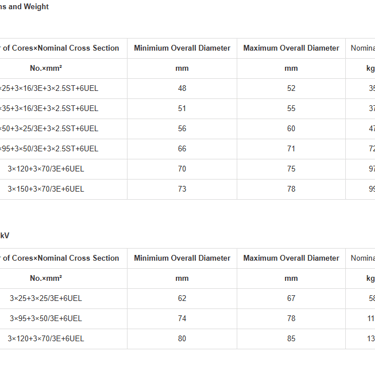

Spesifikasi Tegangan dan Dimensi

Kabel N3GHSSYCY tersedia dalam berbagai rating tegangan untuk memenuhi kebutuhan sistem kelistrikan yang beragam:

3.6/6kV (Tegangan Rendah-Menengah)

• Cocok untuk distribusi sekunder dan peralatan dengan daya menengah

• Diameter: 49-67mm tergantung penampang konduktor

• Berat: 4190-7940 kg/km

• Aplikasi: Pompa drainase, conveyor belt, lighting system

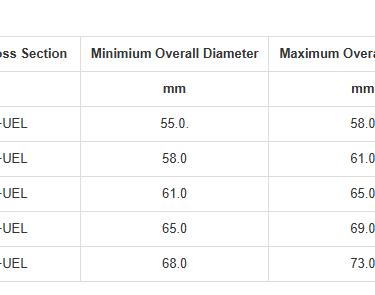

6/10kV (Tegangan Menengah Standar)

• Paling umum digunakan untuk sistem distribusi utama

• Diameter: 55-73mm

• Berat: 5300-9180 kg/km

• Aplikasi: Motor crusher, mill, sistem ventilasi utama

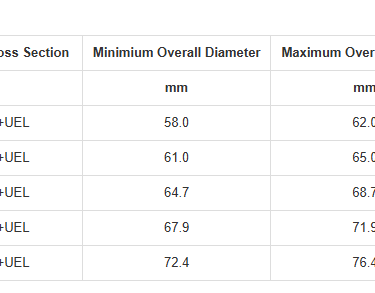

8.7/15kV (Tegangan Menengah Tinggi)

• Untuk transmisi jarak menengah dalam tambang

• Diameter: 58-76.4mm

• Berat: 6810-12290 kg/km

• Aplikasi: Substasi portable, peralatan high-power

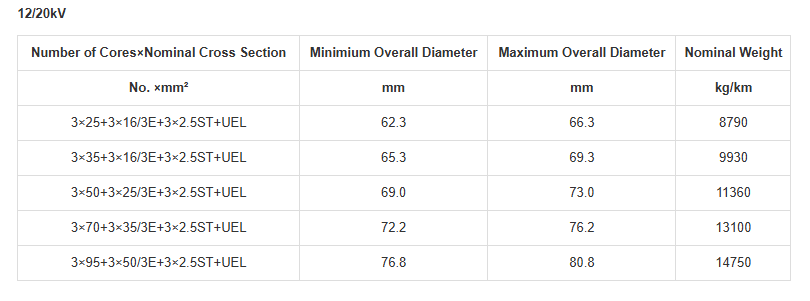

12/20kV (Tegangan Tinggi)

• Untuk backbone sistem distribusi tambang besar

• Diameter: 62.3-80.8mm

• Berat: 8790-14750 kg/km

• Aplikasi: Main feeder, interconnection antar level tambang

Bidang Aplikasi dalam Industri Pertambangan Indonesia

Pertambangan Batu bara

Indonesia sebagai produsen batu bara terbesar dunia memiliki ratusan tambang yang beroperasi dari Sumatera hingga Kalimantan. Kabel N3GHSSYCY sangat ideal untuk:

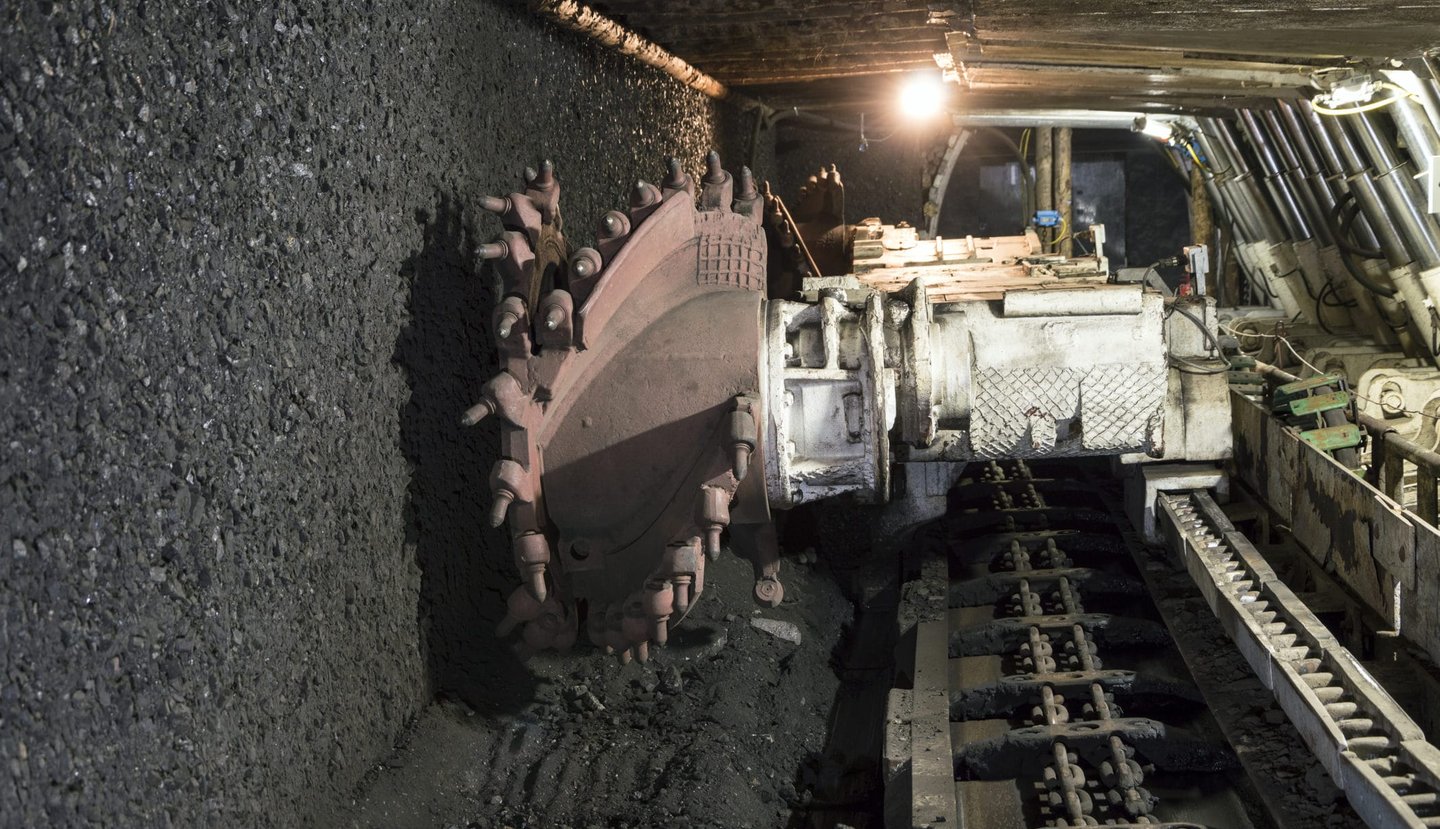

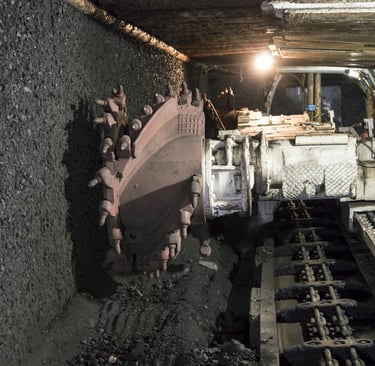

• Long Wall Mining: Sistem penambangan mekanis yang membutuhkan kabel fleksibel untuk shearer dan conveyor

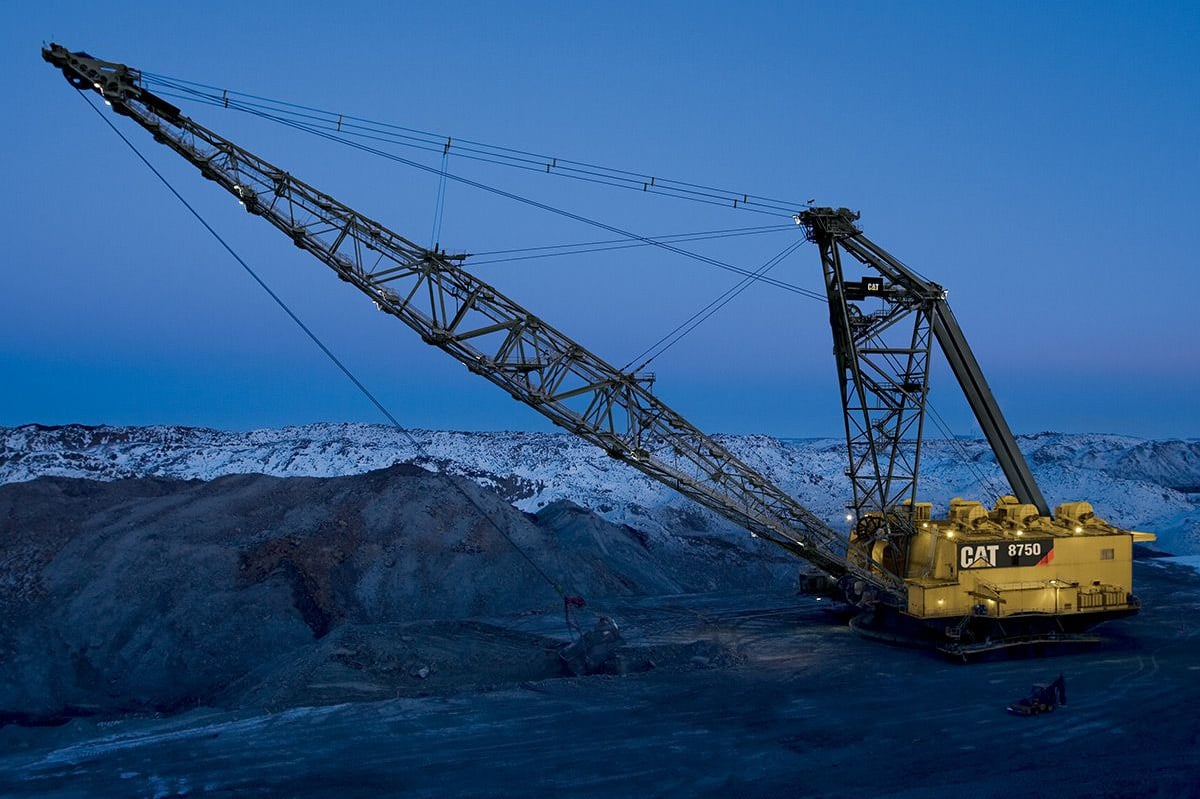

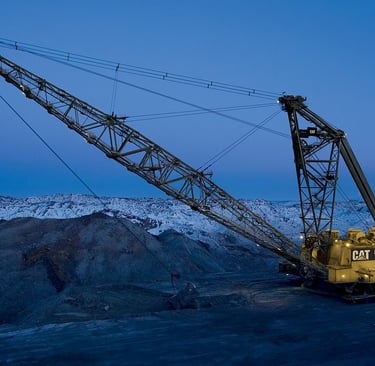

• Dragline Operation: Kabel power untuk dragline excavator dengan kapasitas hingga 8000 ton/jam

• Coal Preparation Plant: Instalasi pencucian dan preparasi batu bara dengan peralatan bertenaga tinggi

Studi Kasus PT Bukit Asam: Implementasi kabel N3GHSSYCY di Tambang Tanjung Enim berhasil mengurangi downtime akibat kegagalan kabel hingga 60% dibandingkan kabel konvensional.

Pertambangan Nikel

Dengan booming industri baterai kendaraan listrik, tambang nikel Indonesia mengalami ekspansi massif. Kabel N3GHSSYCY mendukung:

• Rotary Kiln untuk Smelter: Kabel tahan panas untuk tungku peleburan nikel

• Conveyor System: Transportasi ore dari pit ke processing plant

• High Pressure Acid Leach (HPAL): Proses pengolahan nikel laterit dengan kondisi korosif

Contoh Implementasi: PT Vale Indonesia di Sorowako menggunakan kabel ini untuk sistem power distribution dengan availability rate mencapai 99.7%.

Pertambangan Emas

Tambang emas dengan proses sianidasi membutuhkan kabel yang resistant terhadap bahan kimia:

• Ball Mill dan SAG Mill: Grinding operation dengan motor berkapasitas MW

• Carbon in Pulp (CIP) Plant: Sistem ekstraksi emas dengan lingkungan basah dan korosif

• Tailings Management: Sistem pemompaan tailings ke disposal area

Proyek Infrastruktur Besar

Pembangunan terowongan untuk proyek strategis nasional:

• Terowongan Kereta Cepat Jakarta-Bandung: Sistem kelistrikan untuk ventilasi dan lighting

• Terowongan Air Bersih: PDAM dan SPAM regional dengan sistem pompa berkapasitas besar

• Terowongan Jalan Raya: Sistem kelistrikan untuk tunnel di wilayah perbukitan

Keunggulan Kompetitif Kabel N3GHSSYCY

Sistem Monitoring Real-Time

Konduktor monitoring terintegrasi memungkinkan deteksi dini:

• Partial Discharge Detection: Identifikasi degradasi isolasi sebelum terjadi kegagalan

• Moisture Ingress: Deteksi penetrasi air yang dapat menyebabkan short circuit

• Mechanical Damage: Monitoring kerusakan mekanis akibat stress atau impact

Fleksibilitas Superior

Konstruksi konduktor kelas 5 memberikan:

• Radius Bending Minimal: Kemudahan instalasi di ruang terbatas

• Fatigue Resistance: Ketahanan terhadap pembengkokan berulang

• Dynamic Application: Cocok untuk peralatan bergerak

Proteksi Lingkungan Maksimal

Lapisan pelindung berlapis memberikan:

• Chemical Resistance: Tahan terhadap oli, fuel, acid, dan alkaline

• UV Resistance: Untuk aplikasi outdoor dengan paparan sinar matahari

• Rodent Protection: Anyaman baja mencegah kerusakan akibat tikus

Efisiensi Operasional

• Low Loss Design: Minimalisasi rugi-rugi daya untuk efisiensi energi

• High Current Carrying Capacity: Mampu mengalirkan arus tinggi dengan pemanasan minimal

• Long Service Life: Umur pakai hingga 30 tahun dengan maintenance proper

Panduan Instalasi dan Best Practices

Persiapan Instalasi

1. Site Survey dan Engineering

• Analisis route kabel meliputi topografi, geological condition, dan environmental factors

• Perhitungan voltage drop dan short circuit current

• Penentuan metode instalasi: direct buried, ducted, atau cable tray

2. Handling dan Storage

• Kabel harus disimpan dalam drum kayu dengan posisi horizontal

• Lindungi dari sinar matahari langsung dan kelembaban berlebih

• Temperature storage: -25°C hingga +55°C

3. Tools dan Equipment

• Cable pulling equipment dengan capacity sesuai berat kabel

• Bending radius control tools

• Isolation dan testing equipment

Teknik Instalasi

1. Cable Laying

• Minimum Bending Radius: 12 x diameter kabel untuk instalasi permanen, 20 x diameter untuk instalasi sementara

• Pulling Tension: Maksimum 5 N/mm² untuk konduktor tembaga

• Support Spacing: Maksimum 1.5 meter untuk instalasi horizontal

2. Jointing dan Termination

• Gunakan accessories dari manufacturer yang sama

• Heat shrink termination untuk outdoor application

• Proper earth bonding untuk safety

3. Testing dan Commissioning

• Insulation resistance test: minimum 100 MΩ per km at 1000V DC

• High voltage test sesuai standar IEC 60502

• Partial discharge test untuk kabel 6kV ke atas

Maintenance Program

1. Preventive Maintenance

• Visual Inspection: Monthly check untuk mechanical damage

• Thermal Imaging: Quarterly untuk hot spot detection

• Partial Discharge Monitoring: Annual atau sesuai condition

2. Predictive Maintenance

• Tan Delta Test: Untuk assessment kondisi isolasi

• Return Voltage Measurement: Deteksi water ingress

• Time Domain Reflectometry: Lokalisasi fault precise

3. Corrective Action

• Emergency repair procedure dengan portable joint

• Spare cable stock untuk critical application

• 24/7 technical support dari supplier

Analisis Ekonomi dan ROI Investment Cost Analysis

Initial Investment

• Harga kabel N3GHSSYCY: 15-30% premium dibanding kabel standar

• Installation cost: Sama dengan kabel konvensional

• Accessories dan testing: 10-15% dari total cable cost

Operational Savings

• Reduced Downtime: Availability improvement 2-5%

• Lower Maintenance Cost: 30-40% reduction dalam 10 tahun

• Energy Efficiency: 1-2% improvement in power loss

ROI Calculation

Berdasarkan studi kasus di tambang batu bara Kalimantan dengan kapasitas 10 juta ton/tahun:

• Additional investment: USD 2.5 juta

• Annual savings: USD 800,000

• Payback period: 3.1 tahun

• NPV (10 tahun, 10% discount rate): USD 2.9 juta

Risk Mitigation Value

Business Continuity

• Eliminasi production loss akibat cable failure

• Reduced insurance premium untuk electrical hazard

• Compliance dengan environmental regulation

Safety Improvement

• Zero electrical accident related to cable failure

• Improved worker confidence dan productivity

• Reduced liability exposure

Tren dan Masa Depan Industri Kabel Pertambangan

Digitalization dan Industry 4.0

Smart Cable Technology

• Integration dengan IoT platform untuk remote monitoring

• Predictive analytics menggunakan machine learning

• Digital twin untuk asset lifecycle management

Wireless Monitoring

• Battery-powered sensor untuk harsh environment

• Satellite communication untuk remote location

• Cloud-based data analytics

Sustainability dan Environmental Compliance

Green Mining Initiative

• Low halogen cable untuk reduced toxic emission

• Recyclable material untuk circular economy

• Carbon footprint reduction dalam manufacturing

Regulatory Compliance

• Stricter environmental standard dari pemerintah

• International certification requirement untuk export

• Corporate sustainability reporting obligation

Material Innovation

Advanced Conductor Technology

• Aluminum alloy conductor untuk weight reduction

• Superconductor untuk high efficiency application

• Hybrid cable dengan fiber optic integration

Insulation Development

• Cross-linked polyethylene untuk higher temperature

• Nano-material untuk enhanced properties

• Bio-based polymer untuk environmental benefit

FAQ: Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama kabel N3GHSSYCY dengan kabel pertambangan biasa yang beredar di Indonesia?

A1: Kabel N3GHSSYCY memiliki beberapa keunggulan signifikan: (1) Sistem monitoring terintegrasi yang memungkinkan deteksi dini kerusakan, (2) Konstruksi berlapis dengan armor baja galvanis untuk perlindungan mekanis superior, (3) Fleksibilitas tinggi untuk aplikasi dynamic, (4) Sertifikasi VDE yang menjamin kualitas berstandar Eropa, dan (5) Konduktor pilot untuk sistem kontrol yang tidak dimiliki kabel konvensional.

Q2: Apakah kabel ini cocok untuk iklim tropis Indonesia dengan kelembaban tinggi?

A2: Sangat cocok. Kabel N3GHSSYCY menggunakan isolasi EPR yang memiliki ketahanan excellent terhadap kelembaban dan fluktuasi suhu. Selubung PVC tipe YM5 juga dirancang khusus untuk aplikasi outdoor dengan resistensi UV dan weather. Pengujian sesuai VDE 0250 Part 605 mencakup kondisi tropis dengan humidity hingga 95%.

Q3: Bagaimana cara kerja sistem monitoring pada kabel ini?

A3: Sistem monitoring menggunakan konduktor khusus yang dapat mendeteksi perubahan karakteristik isolasi. Ketika terjadi degradasi isolasi, partial discharge, atau water ingress, akan terjadi perubahan signal yang dapat dideteksi oleh monitoring equipment. Sistem ini memberikan early warning sebelum terjadi complete failure, memungkinkan maintenance proaktif.

Q4: Berapa umur pakai kabel N3GHSSYCY dalam kondisi operasi tambang?

A4: Dengan maintenance yang proper, kabel ini memiliki design life hingga 30 tahun. Namun, actual service life tergantung pada kondisi operasi seperti load factor, environmental condition, dan mechanical stress. Di lingkungan pertambangan Indonesia, rata-rata service life berkisar 20-25 tahun dengan availability rate di atas 99%.

Q5: Apakah tersedia ukuran custom sesuai kebutuhan spesifik tambang?

A5: Ya, manufacturer dapat menyediakan custom configuration sesuai kebutuhan spesifik. Hal ini meliputi: (1) Variasi jumlah core dan cross section, (2) Special voltage rating, (3) Modified armor construction, (4) Special sheath compound untuk chemical resistance khusus, dan (5) Extended length untuk mengurangi jumlah joint. Lead time untuk custom cable umumnya 12-16 minggu.

Q6: Bagaimana perbandingan harga dengan kabel import lainnya?

A6: Harga kabel N3GHSSYCY kompetitif dibanding kabel Eropa lainnya seperti Nexans atau Prysmian dengan spesifikasi setara. Meskipun 15-30% lebih mahal dari kabel lokal, total cost of ownership justru lebih rendah karena reliability tinggi, maintenance cost rendah, dan service life yang panjang. ROI typically tercapai dalam 3-4 tahun.

Q7: Apakah ada layanan technical support lokal di Indonesia?

A7: Ya, tersedia technical support melalui authorized distributor di Indonesia dengan engineer bersertifikat.

Layanan meliputi: (1) Design consultation dan cable sizing, (2) Installation supervision, (3) Testing dan commissioning, (4) Training untuk maintenance team, (5) Emergency support 24/7, dan (6) Predictive maintenance program.

Kesimpulan: Investasi Strategis untuk Masa Depan Pertambangan Indonesia

Kabel N3GHSSYCY merepresentasikan evolusi teknologi kelistrikan pertambangan yang mengkombinasikan kinerja tinggi, keandalan superior, dan sistem monitoring canggih. Dalam konteks transformasi industri pertambangan Indonesia menuju digitalisasi dan sustainable mining, investasi pada infrastruktur kelistrikan berkualitas tinggi menjadi imperatif strategis.

Kepatuhan terhadap standar VDE 0250 Part 605 memberikan jaminan bahwa kabel ini telah memenuhi requirement paling ketat dalam industri, memastikan operasi yang aman dan efisien dalam jangka panjang. Dengan konstruksi berlapis yang sophisticated dan sistem monitoring terintegrasi, kabel ini tidak hanya memenuhi kebutuhan saat ini tetapi juga siap menghadapi tantangan teknologi masa depan.

Bagi perusahaan pertambangan Indonesia yang berkomitmen pada operational excellence dan sustainable development, adopsi teknologi kabel N3GHSSYCY bukan sekadar upgrade equipment, melainkan investasi strategis yang akan memberikan competitive advantage dalam industri yang semakin kompetitif. Dengan dukungan technical support lokal dan proven track record di berbagai aplikasi mining global, kabel ini menjadi pilihan optimal untuk memastikan continuity dan reliability operasi pertambangan di Indonesia.

Seiring dengan target pemerintah menjadikan Indonesia sebagai global mining hub dan green energy transition leader, infrastruktur kelistrikan yang robust dan intelligent menjadi fondasi utama pencapaian visi tersebut. Kabel N3GHSSYCY hadir sebagai enabler teknologi yang akan mendukung transformasi industri pertambangan Indonesia menuju era digital dan sustainable mining.

About the Author

Senior Electrical Engineer/15+ Years experience in Mining Industries

Ms. Li Wang holds a Bachelor’s degree in Electrical Engineering and is a Senior Electrical Engineer and Cable Installation Technical Consultant with over fifteen years of practical experience in cable systems. She has held positions at multiple mining companies in Australia and Indonesia, where she was deeply engaged in the initial design, installation, and on-site maintenance of high-voltage cable systems in industrial environments. With a strong theoretical foundation and extensive hands-on engineering experience, Ms. Wang excels in developing solutions for complex electrical systems and providing on-site technical guidance. She is dedicated to advancing safe, efficient, and reliable standards for cable applications.

Li.wang
