Kabel Mine Hoist NTMTWOEU 0.6/1kV: Solusi Intrinsically Safe untuk Pengangkat Tambang Bawah Tanah di Indonesia (Grasberg & SDE No.2)

Pendahuluan: Mengapa Mine Hoist Menjadi Tulang Punggung Pertambangan Bawah Tanah Indonesia

Indonesia sebagai salah satu negara penghasil mineral dan batu bara terbesar di dunia menghadapi tantangan unik dalam operasi pertambangan bawah tanah. Dengan cadangan batu bara mencapai miliaran ton di Kalimantan, nikel di Sulawesi, serta tembaga dan emas di Papua, transisi dari tambang terbuka ke tambang bawah tanah semakin cepat. Di sinilah Mine Hoist (pengangkat tambang atau hoist elevator) memainkan peran krusial sebagai sistem transportasi vertikal yang aman dan efisien untuk mengangkut personel, material, bijih, serta peralatan dari kedalaman ratusan meter ke permukaan.

Mine Hoist bukan sekadar alat angkat biasa. Ia adalah sistem terintegrasi yang menggabungkan mekanika presisi, kontrol elektrik, dan keselamatan intrinsik di lingkungan berbahaya seperti gas metana, debu batu bara, kelembaban tinggi, serta suhu ekstrem. Menurut data industri pertambangan Indonesia tahun 2024-2025, pasar peralatan tambang bawah tanah tumbuh dengan CAGR 9,1% hingga mencapai USD 397,5 juta pada 2030. Permintaan hoist system meningkat tajam seiring proyek seperti Grasberg Block Cave dan ekspansi tambang batu bara bawah tanah di Kalimantan Selatan.

Artikel ini ditujukan khusus bagi dealer kabel industri, procurement decision maker, serta engineer di sektor pertambangan Indonesia. Kami akan menguraikan secara mendalam aplikasi Mine Hoist di Indonesia dengan contoh nyata, prinsip kerjanya secara teknis, persyaratan kabel hoist elevator yang ketat, serta analisis komprehensif mengapa NTMTWOEU 0.6/1kV Mine Hoist Elevator Cable dari Feichun Cables menjadi pilihan paling tepat. Dengan panjang sekitar 5000 kata, artikel ini memberikan nilai referensi praktis untuk spesifikasi proyek, pemilihan vendor, serta mitigasi risiko keselamatan dan downtime.

Aplikasi Mine Hoist di Industri Pertambangan Indonesia: Contoh Kasus yang Menginspirasi

Pertambangan Indonesia semakin bergeser ke bawah tanah karena cadangan permukaan yang semakin menipis dan regulasi lingkungan yang lebih ketat. Mine Hoist menjadi solusi utama untuk vertikal transportasi di shaft tambang dengan kedalaman 300-4000 meter.

Contoh 1: Grasberg Mine (PT Freeport Indonesia) – Tambang Emas dan Tembaga Terbesar di Dunia Grasberg di Papua adalah tambang emas terbesar dan tembaga ketiga terbesar dunia. Setelah open-pit selesai pada 2019, operasi beralih sepenuhnya ke underground block caving di Grasberg Block Cave (GBC), Deep Mill Level Zone (DMLZ), serta Big Gossan. Kedalaman mencapai ribuan meter di ketinggian 4.200 mdpl – salah satu lokasi tambang tertinggi di dunia.

Di sini, Alimak industrial elevators (tipe rack-and-pinion mine hoist) digunakan sebagai service dan emergency elevator di shaft vertikal 640 meter. Sistem ini mencatat rekor sebagai elevator Alimak tertinggi dan terdalam yang pernah dipasang. Fungsinya: mengangkut personel, peralatan, serta mendukung evakuasi darurat. Dengan produksi 2023 mencapai 680.000 ton tembaga dan 52,9 ton emas, hoist system ini mendukung haulage otomatis dengan kereta tanpa awak yang mengangkut bijih ke crusher bawah tanah. Tantangan utama: lingkungan eksplosif, getaran tinggi, serta kelembaban tropis – persis kondisi yang menuntut kabel hoist berkualitas premium.

Contoh 2: SDE No.2 Coal Mine (Kalimantan Selatan) – Proyek SIEMAG TECBERG Pada Agustus 2025, SIEMAG TECBERG mengirimkan dua set hoisting equipment ke SDE No.2 milik Qinfa Group. Tambang ini memiliki cadangan 293 juta ton batu bara dan target produksi 10 juta ton per tahun. Sistem mencakup service shaft hoist dengan kedalaman 386 meter menggunakan Koepe hoist tipe JKMD.5.5X6(II) (direct drive low-speed AC motor) dan JKMD-2.25X4(I) (gear indirect drive).

Hoist ini khusus untuk men-riding (pengangkutan personel) dan material hoisting. Ini adalah proyek pertama SIEMAG TECBERG di pasar Indonesia dan menandai langkah ekspansi besar di Asia Tenggara. Di lingkungan metana tinggi khas tambang batu bara Kalimantan, hoist harus memenuhi standar keselamatan Zone 1/2 dengan kontrol intrinsically safe.

Contoh Lain dan Tren Umum Di tambang nikel bawah tanah Sulawesi serta proyek-proyek batu bara Kalimantan, friction hoist (Koepe) dan drum hoist mendominasi. Data PwC Mining Guide 2025 menunjukkan produksi batu bara Indonesia mencapai 830 juta ton pada 2024, dengan porsi underground mining meningkat pesat. Hoist juga vital untuk evakuasi darurat sesuai regulasi Keselamatan Tambang Kementerian ESDM. Secara keseluruhan, aplikasi Mine Hoist di Indonesia tidak hanya meningkatkan produktivitas hingga 30% dibandingkan sistem manual, tetapi juga menurunkan risiko kecelakaan hingga 70% melalui otomatisasi dan komunikasi real-time.

Prinsip Kerja Mine Hoist: Dari Mekanika Dasar hingga Sistem Canggih

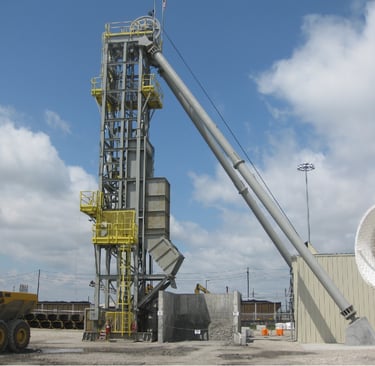

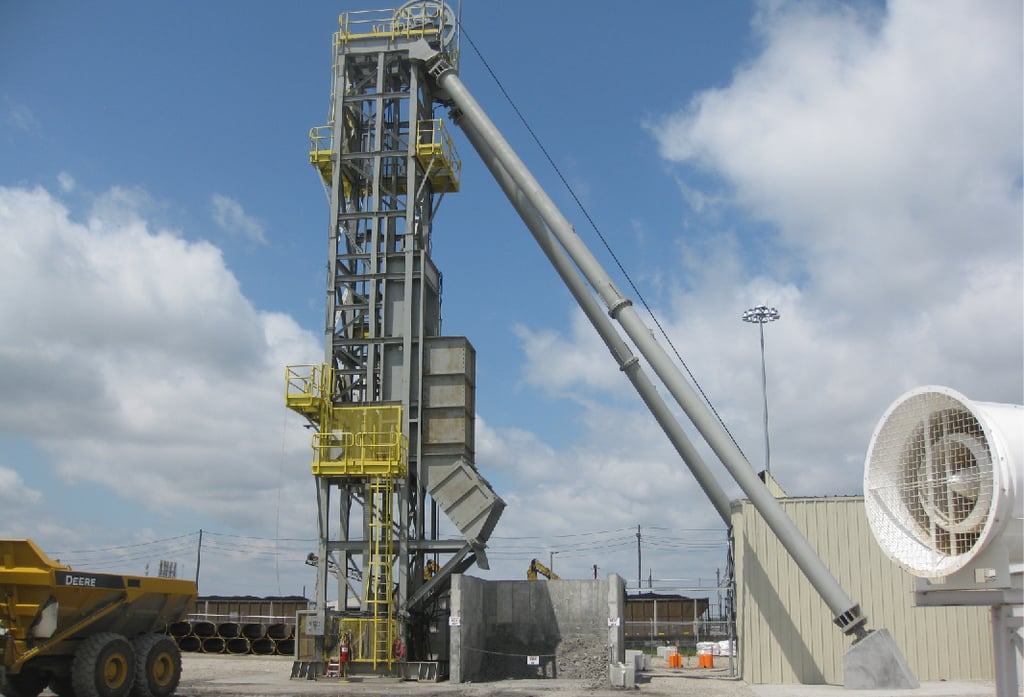

Mine Hoist bekerja berdasarkan prinsip konversi energi listrik menjadi gerakan mekanik vertikal melalui tali baja (hoisting rope) yang menghubungkan cage (keranjang personel) atau skip (kereta bijih) dengan drum atau sheave di headframe.

Tipe Utama dan Cara Kerjanya

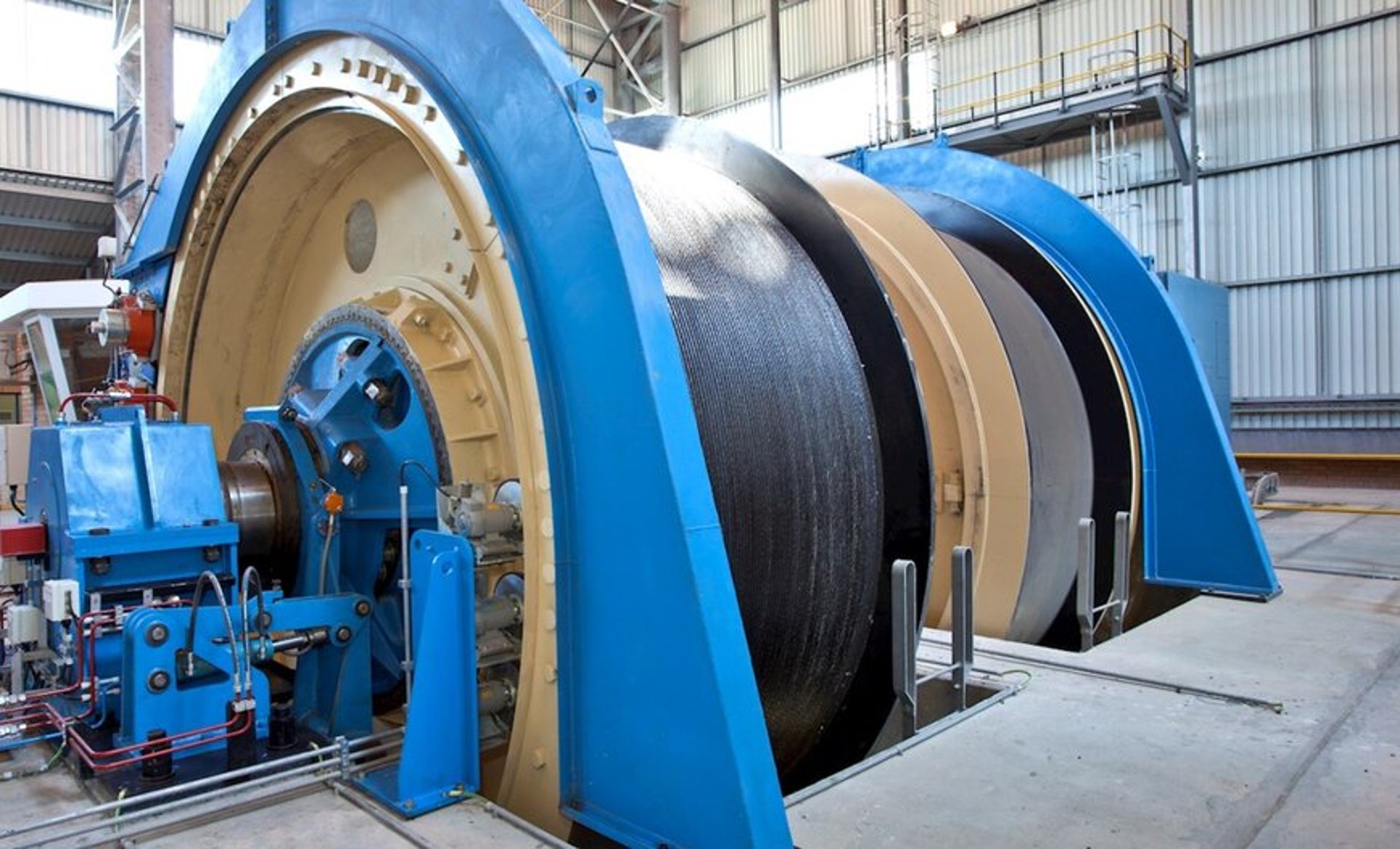

1. Drum Hoist (Single/Double Drum): Tali baja dililitkan langsung pada drum besar yang digerakkan motor listrik melalui gearbox. Saat drum berputar searah jarum jam, tali naik; berlawanan arah, tali turun. Cocok untuk tambang dangkal hingga menengah (<500 m). Keunggulan: kontrol presisi tinggi, cocok single shaft. Kekurangan: konsumsi energi lebih tinggi karena tidak ada counterweight.

2. Friction/Koepe Hoist (Multi-rope Friction): Tali tidak dililitkan tetap melainkan melingkar di friction wheel (sheave berlapis lining) dengan counterweight di ujung lain. Gerakan dihasilkan oleh gaya gesek antara tali dan wheel. Motor AC low-speed direct drive atau gear drive memutar wheel. Keunggulan: hemat energi hingga 30%, cocok kedalaman >500 m, multi-rope (4-8 tali) untuk beban besar. Di Indonesia, tipe ini dominan di Grasberg dan SDE No.2 karena efisiensi dan keselamatan.

Komponen Utama dan Alur Kerja

• Drive System: Motor listrik (AC variable frequency) + gearbox/gearless.

• Brake System: Emergency brake otomatis + service brake.

• Control System: PLC dengan sensor posisi, kecepatan, slack rope, over-speed.

• Communication: Telephonic pairs terintegrasi di kabel hoist untuk suara real-time antara operator permukaan dan bawah tanah.

Alur kerja: Operator di surface control room mengirim sinyal → motor aktif → tali bergerak → cage/skip naik/turun → sensor memantau → brake aktif saat berhenti. Di lingkungan eksplosif, seluruh sistem harus intrinsically safe (ia/ib) untuk mencegah percikan api yang bisa memicu ledakan metana.

Prinsip ini diatur ketat oleh standar internasional seperti IEC 60079 dan VDE 0250, yang juga menjadi acuan di Indonesia.

Persyaratan Teknis Kabel untuk Mine Hoist: Tantangan di Lingkungan Tambang Indonesia

Mine Hoist beroperasi dalam kondisi dinamis ekstrem: suspensi vertikal panjang (hingga 500 m), gerakan bolak-balik frekuensi tinggi, tekukan berulang, getaran, oli, debu, serta atmosfer eksplosif. Kabel hoist elevator harus memenuhi persyaratan berikut:

• Mekanik: Fleksibilitas kelas 5 (ultra-flexible stranded conductor), elemen penyangga anti-torsi (anti-torsion braid + central steel core) untuk menahan beban sendiri + beban kerja tanpa putus atau berputar.

• Listrik: Tegangan 0.6/1kV untuk power circuit, ≤48V DC untuk telephonic circuit; shielding terhadap EMI; intrinsically safe ia/ib untuk batasi energi agar tidak menyala gas.

• Lingkungan: Suhu kerja -30°C hingga +70°C; tahan minyak, abrasi, flame-retardant (PCP sheath); tahan kelembaban tropis Indonesia (>90% RH).

• Sertifikasi: ATEX, IECEx, VDE 0250-813, NEC Article 504, GB 3836 – sesuai regulasi tambang Indonesia yang mengadopsi standar internasional.

• Fungsi Tambahan: Integrated telephonic cores (2-20 pairs shielded) untuk komunikasi suara jernih di kebisingan tinggi.

Kegagalan kabel dapat menyebabkan downtime berhari-hari, biaya jutaan dolar, serta risiko keselamatan jiwa. Oleh karena itu, procurement harus memilih kabel khusus hoist, bukan kabel umum.

Analisis Mendalam NTMTWOEU 0.6/1kV Mine Hoist Elevator Cable: Mengapa Sangat Cocok untuk Tambang Indonesia

NTMTWOEU 0.6/1kV Mine Hoist Elevator Cable dirancang khusus sebagai suspended cable untuk intrinsically safe control of user-operated mine hoists dengan telephonic connection. Berikut analisis teknis berdasarkan spesifikasi resmi:

Parameter Teknis Utama

• Tegangan: 0.6/1kV AC (power), maks. 48V DC (telephonic).

• Konduktor: Tinned copper stranded ultra-flexible Class 5 (DIN VDE 0295), ukuran 1.5 mm² atau 2.5 mm² (konfigurasi 8×2.5ST hingga 19×1.5ST).

• Insulasi: EPR 3GI3 – dielectric strength tinggi, thermal stability, energy limitation untuk intrinsically safe.

• Elemen Penyangga Tengah: High-tensile steel core – menahan beban vertikal hingga 500 m suspensi tanpa regangan konduktor.

• Anti-Torsi: Textile braid khusus – mencegah rotasi dan misalignment selama operasi hoist.

• Telephonic Cores: Shielded pairs (1FM atau 2×1FM), 2-20 pairs – komunikasi suara jernih di EMI tinggi.

• Sheath: PCP rubber 5GM5 – oil-resistant, abrasion-resistant, flame-retardant.

• Dimensi & Berat: Diameter 21.7-42.0 mm; berat 800-2145 kg/km tergantung konfigurasi.

• Suhu: -30°C ~ +70°C (operasi), ≥-10°C (instalasi).

• Sertifikasi: ATEX (VDE 0250-813, EN 60079), IECEx, NEC Article 504, AS/NZS 60079, GB 3836, TR CU – mencakup Zone 0/1/2.

Mengapa Cocok untuk Tambang Indonesia?

1. Lingkungan Eksplosif Metana: Indonesia punya banyak tambang batu bara dengan gas metana tinggi (seperti SDE No.2). Desain ia/ib membatasi energi sehingga tidak ada percikan yang bisa memicu ledakan – sesuai regulasi K3 tambang Indonesia.

2. Kondisi Tropis: Kelembaban dan suhu tinggi diatasi oleh sheath PCP yang tahan korosi dan flame-retardant.

3. Operasi Dinamis: Steel core + anti-torsion braid menjamin kestabilan di kedalaman 386 m (SDE) hingga 640 m (Grasberg), mengurangi maintenance hingga 50%.

4. Integrasi Komunikasi: Telephonic pairs memungkinkan kontrol real-time antara surface dan underground – krusial untuk keselamatan personel di Grasberg.

5. Nilai Ekonomi untuk Dealer & Procurement: Sertifikasi global memudahkan impor dan compliance. Fleksibilitas Class 5 mengurangi kerusakan instalasi. Umur pakai panjang menurunkan total cost of ownership (TCO) hingga 30% dibanding kabel generik.

Dibandingkan kabel standar, NTMTWOEU mengintegrasikan power + control + communication dalam satu kabel – solusi all-in-one yang menghemat ruang shaft dan biaya instalasi.

Manfaat Praktis dan Rekomendasi Procurement

Bagi dealer kabel Indonesia, menjual NTMTWOEU berarti menawarkan produk premium dengan margin tinggi dan dukungan teknis lengkap. Procurement manager disarankan meminta data sheet lengkap, test report IECEx, serta referensi proyek serupa. Hitung kebutuhan berdasarkan kedalaman shaft, beban, serta frekuensi siklus hoist untuk memilih konfigurasi optimal (misalnya 14×2.5ST + 10×(2×1FM)C untuk komunikasi intensif).

Di masa depan, dengan target produksi nikel dan tembaga yang meningkat untuk EV battery, permintaan hoist cable akan melonjak. Pilih mitra seperti Feichun Cables yang memenuhi AS/NZS, VDE, serta standar lokal.

Kesimpulan: Investasi di Mine Hoist dan Kabel NTMTWOEU untuk Masa Depan Pertambangan Indonesia

Mine Hoist adalah jantung keselamatan dan produktivitas tambang bawah tanah Indonesia. Dari Grasberg yang legendaris hingga SDE No.2 yang modern, aplikasi nyata membuktikan teknologi ini tak tergantikan. Dengan memahami prinsip kerja, persyaratan kabel, serta keunggulan teknis NTMTWOEU 0.6/1kV – termasuk intrinsically safe, steel core, dan anti-torsion – para profesional industri kabel dapat memberikan solusi terbaik kepada klien tambang.

Pilihan kabel yang tepat tidak hanya memenuhi regulasi tetapi juga meningkatkan ROI proyek. Hubungi supplier terpercaya hari ini untuk spesifikasi custom sesuai proyek hoist Anda. Masa depan pertambangan Indonesia yang lebih aman, efisien, dan berkelanjutan dimulai dari komponen kecil namun vital: kabel hoist elevator berkualitas dunia.
