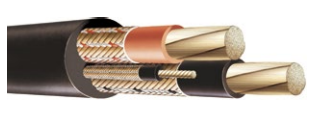

Kabel Mesin Type 2S & 2S.3 1.1-3.3 kV Fleksibel Berskrining Individu untuk Alat Tambang dan Kendaraan Mobile Tahan Api & Tahan Abrasi
Type 2S, Type 2S.3
Deskripsi Kabel
Kabel terlindung dan terinsulasi elastomer, berscreen.
Aplikasi
Kabel ini dirancang untuk pengkabelan peralatan bergerak seperti continuous miners, shuttle cars, road headers, dan transportasi personel. Kabel Type 2S 0.6/1 kV memiliki selubung dan tidak memerlukan perlindungan mekanis tambahan ketika digunakan di instalasi luar ruangan (tidak terlindungi). Kabel ini digunakan untuk interkoneksi peralatan, misalnya kotak kontrol, motor, dll., dan dapat digunakan untuk sistem pencahayaan longwall.
Sertifikasi
AS/NZS 1972
Perilaku terhadap Api dan Nyala
Tahan api (Fire retardant)
Rentang Suhu Operasi
Suhu maksimum operasi: +90°C
Suhu minimum operasi: -25°C
Fleksibilitas
Fleksibel
Ketahanan terhadap
Paparan kimia: Sangat baik / Sering
Benturan mekanis: Berat
Paparan air: Rendaman / Penutup sementara
Paparan sinar matahari dan cuaca: Sangat baik / Sering
Desain Kabel
Isolasi: EPR (R-EP-90)
Linting (Pilot jika diperlukan): Tembaga timah, terinsulasi R-EP-90, discreen jika inti daya individual discreen
Screen: Anyaman komposit kawat tembaga timah dan benang poliester. Kabel bisa discreen individual (seperti ditampilkan) atau kolektif.
Selubung: HD-90-CPE warna hitam
Kondisi Instalasi
Udara bebas
Peralatan bergerak
Mesin

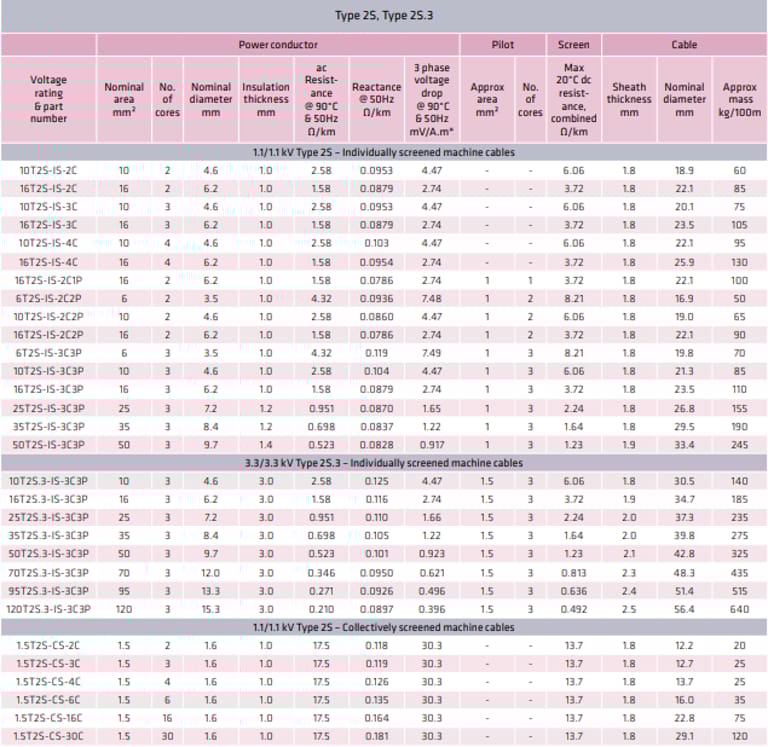

Karakteristik Fisik & Listrik
Kabel mesin adalah tulang punggung sistem listrik pada alat berat dan kendaraan mobile, terutama di sektor pertambangan. Bagi insinyur, teknisi, dan manajer proyek, memahami perbedaan antara Kabel Type 2S dan Type 2S.3 sangat penting untuk memastikan keamanan, efisiensi, dan umur panjang peralatan.
Apa Perbedaan Struktur Kabel Type 2S dan 2S.3?
Kabel Type 2S dan 2S.3 dirancang untuk peralatan mobile seperti continuous miners, shuttle cars, road headers, dan transportasi personel. Perbedaan utama terletak pada tegangan operasi dan ketebalan isolasi:
Fitur | Type 2S | Type 2S.3 |
|---|---|---|
Tegangan nominal | 1.1 kV | 3.3 kV |
Isolasi | EPR (R-EP-90) | EPR (R-EP-90), lebih tebal 3.0 mm |
Skrining | Individu atau kolektif | Individu |
Selubung | HD-90-CPE Black | HD-90-CPE Black |
Aplikasi utama | Interkoneksi peralatan, sistem kontrol, lampu longwall | Peralatan mobile bertegangan tinggi, beban berat |
Struktur kabel terdiri dari inti tembaga timah lunak, isolasi EPR, pilot (jika ada), dan skrining tembaga bercampur poliester. Selubung luar CPE (Chlorinated Polyethylene) memberikan ketahanan terhadap abrasi, api, dan kondisi cuaca ekstrem.
Di Mana Kabel Type 2S & 2S.3 Digunakan?
Alat Tambang Mobile
Continuous miners
Shuttle cars
Road headers
Kabel ini mendukung pergerakan dan fleksibilitas peralatan, sekaligus menjaga kontinuitas pasokan listrik.
Sistem Interkoneksi dan Kontrol
Menghubungkan kotak kontrol ke motor
Sistem lampu di longwall mining
Type 2S sangat cocok untuk aplikasi tegangan rendah hingga menengah.
Kendaraan Mobile Lainnya
Transporter personel
Forklift atau peralatan pengangkut material
Ketahanan terhadap abrasi dan api memastikan operasi aman di lingkungan ekstrim.
Bagaimana Cara Memilih Antara Type 2S dan 2S.3?
Type 2S: Tegangan rendah 1.1 kV, fleksibel, cocok untuk jarak pendek hingga menengah dan aplikasi kontrol.
Type 2S.3: Tegangan lebih tinggi 3.3 kV, isolasi lebih tebal, ideal untuk beban lebih berat dan jarak lebih panjang.
Faktor | Type 2S | Type 2S.3 |
|---|---|---|
Tegangan nominal | 1.1 kV | 3.3 kV |
Ketebalan isolasi | 1.0 mm | 3.0 mm |
Beban maksimal | Medium | Heavy |
Panjang kabel | Pendek–Menengah | Menengah–Panjang |
Aplikasi | Kontrol, pencahayaan | Motor besar, peralatan berat |
Studi Kasus Penggunaan di Indonesia
PT Tambang Mineral Nusantara menggunakan Type 2S.3 50 mm² pada shuttle cars di tambang batubara Kalimantan. Kabel dipasang langsung tanpa pelindung tambahan dan telah beroperasi lebih dari 2 tahun tanpa kerusakan signifikan, meski terkena debu, air, dan paparan sinar matahari langsung.
PT Emas Raya Mining memanfaatkan Type 2S 16 mm² untuk interkoneksi motor dan kontrol lampu longwall di Sumatera. Fleksibilitas dan ketahanan abrasi memungkinkan instalasi yang rapi dan aman.
Bagaimana Cara Menginstal Kabel Mesin Ini dengan Aman?
Pastikan kabel tidak terlalu menekuk di radius kecil untuk menghindari stress mekanik berlebih.
Gunakan klem dan penahan kabel untuk mengurangi getaran berlebih pada peralatan mobile.
Hindari kontak langsung dengan permukaan tajam; selubung CPE tahan abrasi tapi tetap bisa rusak jika digesek terus-menerus.
Periksa sistem grounding dan skrining agar interferensi elektromagnetik minimal.
Periksa kondisi kabel secara rutin, terutama di titik putar atau tarikan, untuk mengidentifikasi aus atau retakan.
Mengapa Memilih Kabel Type 2S & 2S.3?
Fleksibel dan kuat: Menangani benturan, getaran, dan gerakan alat berat.
Tahan api dan abrasi: Menjamin keselamatan dan kontinuitas operasi.
Kemudahan instalasi: Tidak perlu pelindung tambahan untuk sebagian besar aplikasi.
Beragam ukuran dan konfigurasi: Memenuhi kebutuhan tegangan 1.1–3.3 kV dan jumlah inti 2–30C.
Pengalaman lapangan di Indonesia: Sudah terbukti di tambang batubara, emas, dan mineral.
Kabel Type 2S & 2S.3 merupakan solusi fleksibel, aman, dan tahan lama untuk peralatan tambang dan kendaraan mobile di Indonesia. Dengan memahami struktur, bahan, spesifikasi, dan aplikasi, Anda dapat memilih kabel yang tepat sesuai kebutuhan beban, jarak, dan lingkungan. Pastikan pemasangan dilakukan sesuai panduan teknis untuk keamanan dan umur panjang kabel.
