Kabel Listrik NYFGbY 0.6/1kV SWA PVC Tahan Mekanis untuk Instalasi Tanah, Indoor & Trunking
Kabel NYFGbY
APLIKASI
Kabel NYFGbY cocok untuk pemasangan di tanah, di dalam ruangan, atau pada tray kabel di mana perlindungan mekanis tambahan diperlukan akibat kondisi operasi yang keras.
KARAKTERISTIK
Tegangan Nominal (Uo/U): 0,6/1 kV
Tegangan Uji: 3,5 kV
Temperatur Operasi Maksimum: +70°C
Temperatur Hubungan Singkat Maksimum: +160°C
Radius Tekuk Minimum: 12 x diameter keseluruhan kabel
KONSTRUKSI
Konduktor: Tembaga kelas 2, terpilin
Isolasi: PVC (Polivinil klorida)
Filler: PVC (Polivinil klorida)
Pelindung 1: SWA (Kawat baja datar galvanis)
Pelindung 2: Pita baja galvanis
Selubung Luar: PVC (Polivinil klorida)
Identifikasi Inti:
2 inti: Biru Coklat
3 inti: Coklat Hitam Abu-abu
4 inti: Biru Coklat Hitam Abu-abu
5 inti: Biru Coklat Hitam Abu-abu Hitam
Warna Selubung Luar: Hitam
STANDAR
IEC 60502-1, VDE 0271, IS 1516.1
Tahan api sesuai EN 60332-1

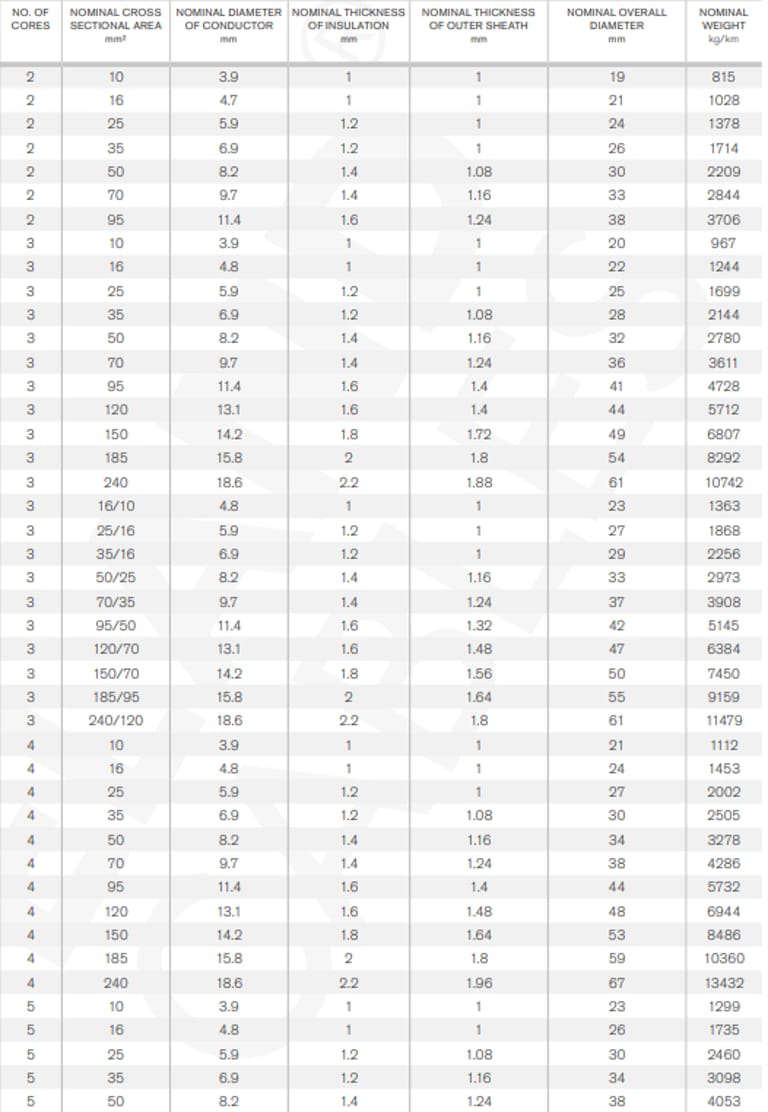

DIMENSI
Kabel listrik adalah komponen vital dalam jaringan distribusi daya listrik, terutama di area yang menuntut ketahanan mekanis tinggi. Salah satu kabel yang banyak digunakan di Indonesia adalah Kabel NYFGbY 0.6/1kV SWA PVC, yang dirancang untuk instalasi di tanah, dalam ruangan, maupun pada jalur trunking dengan perlindungan mekanis ekstra.
Dimana Kabel NYFGbY Digunakan?
Kabel NYFGbY dirancang untuk aplikasi yang memerlukan perlindungan mekanis ekstra:
Instalasi Tanah: Kabel dapat ditanam langsung di tanah dengan kondisi drainase baik.
Indoor: Ideal untuk jaringan distribusi listrik di pabrik, gedung komersial, atau fasilitas industri.
Trunking Kabel: Memberikan perlindungan tambahan saat kabel ditempatkan di jalur trunking dengan kemungkinan tekanan mekanis.
Lingkungan Berat: Tahan terhadap getaran, tarikan, dan abrasi, cocok untuk area konstruksi atau pabrik berat.
Studi Kasus di Indonesia
Beberapa proyek di Jakarta dan Surabaya telah menggunakan NYFGbY untuk jaringan listrik pabrik industri dan instalasi listrik bawah tanah. Hasilnya menunjukkan:
Kabel tetap stabil dalam jangka panjang, tidak mudah terkelupas.
Perlindungan mekanis SWA mencegah kerusakan akibat alat berat.
Instalasi lebih cepat karena fleksibilitas kabel mempermudah penarikan di saluran trunking.
Bagaimana Memilih Ukuran Kabel NYFGbY yang Tepat?
Pemilihan ukuran kabel tergantung pada:
Jumlah inti dan penampang (2, 3, 4, atau 5 inti; 10–240 mm²)
Kapasitas arus yang dibutuhkan
Jarak pemasangan dan resistansi yang diijinkan
Kondisi lingkungan (tanah, indoor, atau trunking)
Kondisi | Rekomendasi Kabel |
|---|---|
Instalasi rumah/gedung kecil | 2–3 inti, 10–25 mm² |
Pabrik skala menengah | 3–4 inti, 35–70 mm² |
Industri berat / pabrik besar | 3–5 inti, 95–240 mm² |
Apakah Kabel NYFGbY Lebih Baik dari Kabel PVC Standar?
Kabel NYFGbY memiliki keunggulan mekanis dibanding kabel PVC biasa:
Fitur | Kabel PVC Standar | NYFGbY |
|---|---|---|
Armour | Tidak ada | SWA + pita baja |
Tahan tarikan | Rendah | Tinggi |
Instalasi tanah | Terbatas | Bisa langsung ditanam |
Ketahanan panas | Max +70°C | Max +70°C, short-circuit +160°C |
Radius lentur | Lebih besar | 12x diameter |
Kesimpulannya, NYFGbY lebih cocok untuk kondisi ekstrem dan instalasi industri.
Bagaimana Cara Memasang Kabel NYFGbY dengan Aman?
Berikut beberapa tips instalasi profesional:
Periksa kondisi jalur pemasangan: pastikan drainase baik untuk instalasi tanah.
Gunakan radius lentur minimum: 12 kali diameter kabel agar tidak merusak isolasi.
Pasang sesuai identifikasi inti: hindari kesalahan fase atau grounding.
Hindari tarikan berlebihan saat menarik kabel ke trunking atau pipa.
Gunakan sambungan yang sesuai: gunakan konektor yang kompatibel dengan SWA.
FAQ – Pertanyaan Umum tentang Kabel NYFGbY
1. Apakah NYFGbY cocok untuk instalasi outdoor langsung?
Ya, kabel ini dapat digunakan outdoor dengan perlindungan SWA dan selubung PVC, tetapi harus memperhatikan kondisi drainase dan paparan sinar matahari.
2. Apa perbedaan NYFGbY dengan NYM atau NYA?
NYA: Single-core, tidak ada armour, cocok untuk indoor.
NYM: Multi-core PVC standar, cocok indoor, tidak untuk kondisi mekanis berat.
NYFGbY: Multi-core, SWA + PVC, tahan mekanis, cocok tanah, trunking, dan industrial.
3. Berapa umur pakai kabel NYFGbY?
Dengan instalasi dan pemeliharaan yang benar, kabel bisa bertahan 20–30 tahun.
4. Bagaimana menangani kerusakan SWA?
Jika SWA rusak, segera periksa isolasi inti dan lakukan penggantian bagian kabel yang rusak. Hindari menutupi kabel dengan bahan tajam.
5. Bisakah digunakan untuk arus tinggi dan motor industri?

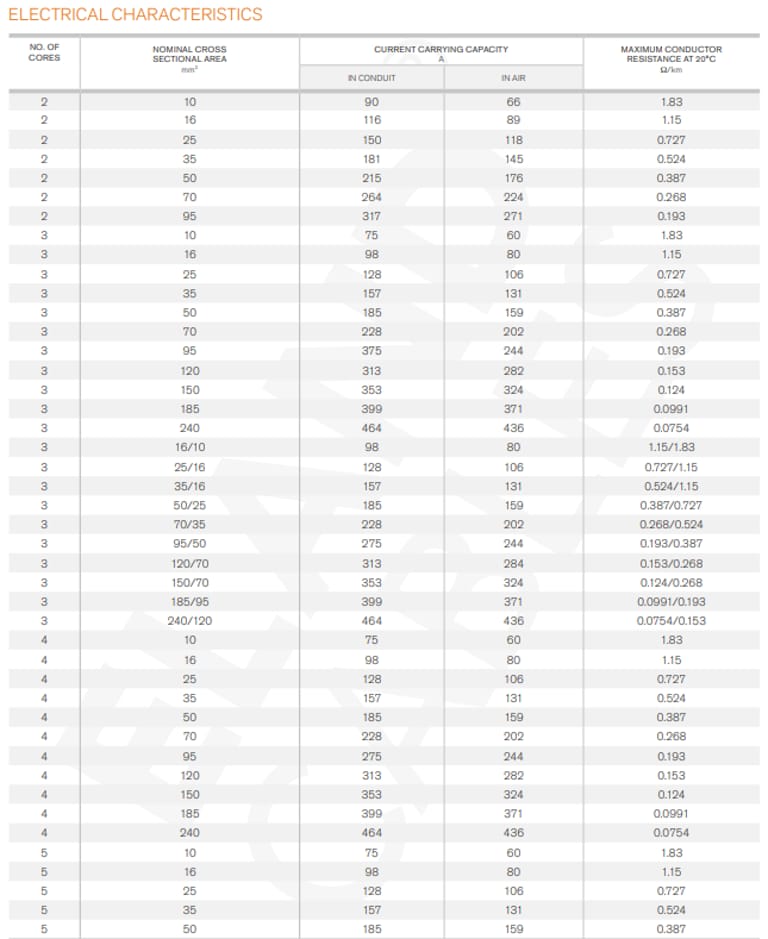

Ya, selama ukuran kabel sesuai kapasitas arus dan panjang instalasi. Periksa tabel arus nominal.
Kesimpulan
Kabel NYFGbY 0.6/1kV SWA PVC adalah solusi ideal untuk instalasi tanah, indoor, dan trunking yang menuntut perlindungan mekanis tinggi. Keunggulan utama:
Struktur berlapis: konduktor, isolasi, filler, armour, selubung luar
Bahan berkualitas: tembaga, PVC, SWA
Kapasitas arus tinggi dan tahan suhu ekstrem
Instalasi fleksibel untuk kondisi industri atau berat
