Kabel Listrik NAYY-J / NAYY-O 0,6/1 kV Konduktor Aluminium, Isolasi & Selubung PVC untuk Instalasi Tetap (Gedung, Tanah & Air)

Dalam dunia instalasi listrik modern, pemilihan kabel yang tepat adalah kunci untuk memastikan keamanan, efisiensi, dan daya tahan sistem listrik. Kabel NAYY-J dan NAYY-O dengan konduktor aluminium dan isolasi PVC 0.6/1kV adalah pilihan populer untuk instalasi tetap di gedung, saluran terbuka, tanah, maupun di air.

Apa itu Kabel NAYY-J dan NAYY-O?

Kabel NAYY-J dan NAYY-O merupakan kabel listrik tegangan rendah (0.6/1kV) dengan konduktor aluminium dan lapisan isolasi serta selubung PVC. Perbedaan utama antara keduanya terletak pada jenis inti kabel dan kode identifikasi warna inti:

• NAYY-J (Dengan Konduktor Bumi / Earth Core): Biasanya digunakan pada instalasi yang memerlukan konduktor bumi (core hijau/kuning).

• NAYY-O (Tanpa Konduktor Bumi / Non-Earth Core): Digunakan di instalasi yang tidak memerlukan konduktor bumi, inti berwarna hitam atau kombinasi warna tertentu.

Kedua jenis kabel ini sesuai dengan standar internasional: IEC 60502-1, VDE 0276-603, HD 603, IEC 60228, dan memiliki sifat flame retardant sesuai IEC/EN 60332-1-2.

Bagaimana Struktur Kabel NAYY-J / NAYY-O?

Struktur kabel memengaruhi daya tahan mekanik, fleksibilitas, dan keamanan listrik. Berikut komponennya:

1. Konduktor (Aluminium)

Kabel ini menggunakan aluminium sebagai konduktor utama, tersedia dalam beberapa tipe:

• RE (Class 1 solid circular): Inti tunggal, padat, biasanya untuk kabel 1-5 inti.

• RM (Class 2 stranded circular): Inti banyak, fleksibel untuk instalasi di saluran terbuka.

• SM / SE (Sector-shaped / solid sector): Untuk aplikasi khusus yang memerlukan bentuk inti tertentu.

2. Isolasi PVC

PVC (Polyvinyl Chloride) digunakan sebagai isolasi inti, memberikan perlindungan terhadap:

• Tegangan operasi hingga 0.6/1 kV

• Suhu operasi -5°C hingga +70°C

• Resistansi terhadap air, minyak, dan keausan ringan

3. Selubung PVC

Selubung luar berbahan PVC berwarna hitam, melindungi kabel dari:

• Tekanan mekanik ringan hingga sedang

• Lingkungan basah atau kering

• Paparan sinar matahari (UV) terbatas

4. Identifikasi Inti

• NAYY-J: 1 inti (hijau/kuning), 3 inti (hijau/kuning, biru, coklat), 4-5 inti dan lebih (kombinasi hijau/kuning, biru, coklat, hitam, abu-abu)

• NAYY-O: 1 inti (hitam), 3-4 inti (hitam, coklat, abu-abu), 5-7 inti (kombinasi warna sesuai standar)

Di Mana Kabel NAYY-J / NAYY-O Bisa Digunakan?

Kabel NAYY-J / NAYY-O dirancang untuk instalasi tetap di berbagai lingkungan:

1. Di Gedung / Bangunan

   • Untuk distribusi listrik di gedung komersial, perkantoran, dan industri ringan

   • Bisa dipasang di dalam saluran terbuka atau pipa

2. Di Tanah dan Air

   • Instalasi langsung di tanah

   • Instalasi di air (sungai dangkal, kolam, saluran air)

3. Aplikasi Industri

   • Power supply untuk mesin dan peralatan industri

   • Instalasi di lingkungan lembap atau semi-basah

Studi Kasus di Indonesia:
Di pabrik kimia di Jakarta, kabel NAYY-J 4 SM 95mm² digunakan untuk distribusi energi ke mesin produksi yang memerlukan daya tinggi. Kabel ini terbukti tahan lama, mudah dipasang, dan aman meski berada di lingkungan lembap.

Bagaimana Memilih Antara NAYY-J dan NAYY-O?

Tips Pemilihan:

• Pilih NAYY-J jika sistem memerlukan konduktor bumi untuk keselamatan.

• Pilih NAYY-O untuk instalasi sederhana tanpa grounding khusus.

• Sesuaikan luas penampang dengan kapasitas arus yang dibutuhkan.

Bagaimana Cara Instalasi Kabel NAYY yang Benar?

• Pastikan kabel tidak mengalami tekukan tajam (ikuti radius lentur minimum sesuai spesifikasi).

• Gunakan pipa atau tray kabel untuk instalasi di gedung agar kabel terlindungi dari gesekan.

• Hindari kontak langsung dengan bahan kimia atau panas tinggi.

• Gunakan terminasi dan konektor sesuai standar IEC.

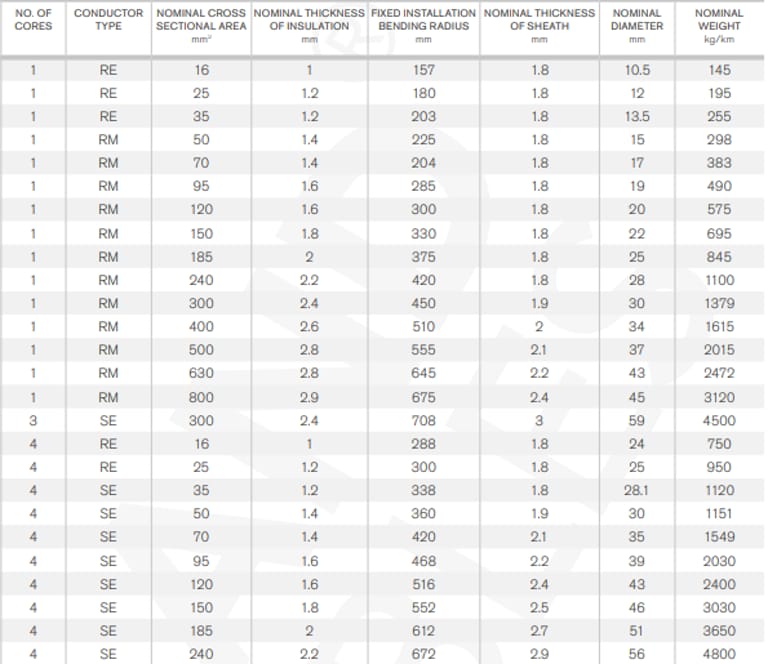

Radius Lentur Minimum Contoh:

• NAYY-J 1 RE 16 mm²: 158 mm

• NAYY-J 4 SM 95 mm²: 468 mm

• NAYY-O 4 SE 50 mm²: 360 mm

Pertanyaan Umum Tentang Kabel NAYY-J / NAYY-O

Apakah NAYY-J lebih aman daripada NAYY-O?

Jawaban: NAYY-J lebih aman untuk instalasi yang membutuhkan konduktor bumi. Namun, secara kinerja listrik keduanya setara jika digunakan sesuai aplikasi.

Bisakah kabel ini digunakan di luar ruangan?

Ya, kabel dapat dipasang di udara terbuka, tetapi tidak direkomendasikan untuk paparan langsung sinar matahari dalam jangka panjang.

Apakah kabel ini tahan air?

Kabel dapat digunakan di tanah basah dan air dangkal, tetapi untuk penggunaan di bawah air dalam jangka panjang, perlu mempertimbangkan kabel submersible khusus.

Bagaimana memilih luas penampang yang tepat?

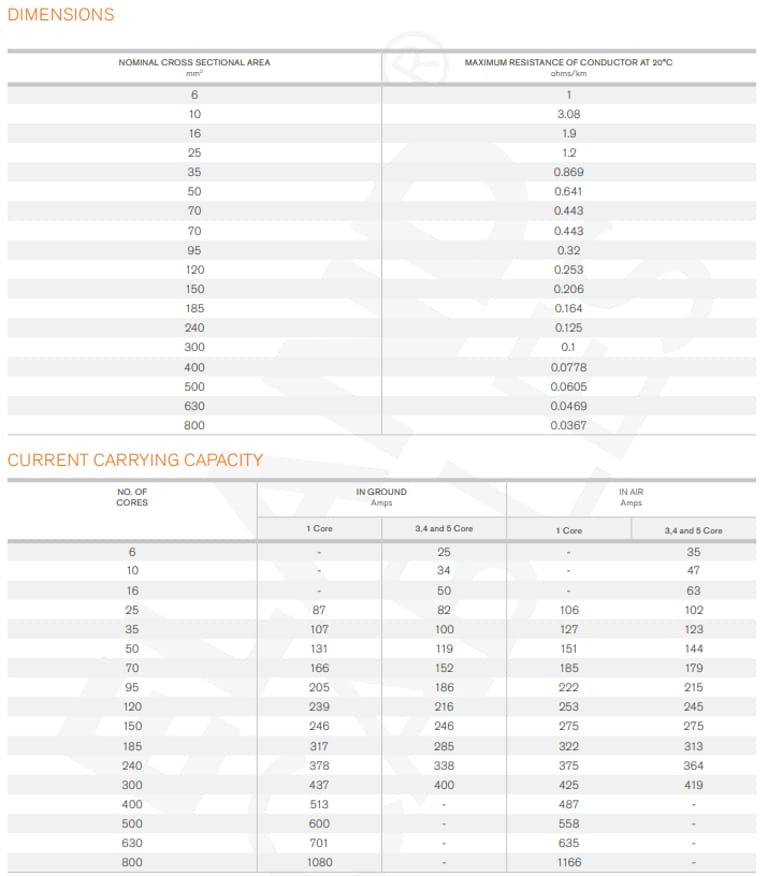

Gunakan tabel resistansi dan kapasitas arus nominal untuk menentukan ukuran kabel sesuai beban listrik, pastikan tidak melebihi arus maksimum agar tidak terjadi overheating.

Apa perbedaan harga antara NAYY-J dan NAYY-O?

Biasanya NAYY-J sedikit lebih mahal karena memiliki konduktor bumi tambahan. Harga juga bergantung pada jumlah inti dan luas penampang.

Pilih Kabel NAYY-J / NAYY-O untuk Instalasi Anda Sekarang

Untuk instalasi listrik yang aman, tahan lama, dan sesuai standar internasional, pilih NAYY-J / NAYY-O Aluminium Conductor PVC/PVC 0.6/1kV. Hubungi distributor resmi di Indonesia untuk mendapatkan spesifikasi lengkap, harga terbaik, dan layanan konsultasi teknis.
