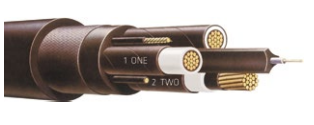

Kabel Listrik Fleksibel Type 241SF 1.1–11 kV untuk Continuous Miner & Pompa Layar Semikonduktor, Tahan Api dan Tahan Kimia

Type 241SF 1.1–11 kV

Deskripsi Kabel

Kabel berpelindung semikonduktif untuk penggunaan umum
sesuai standar AS/NZS 1802.

Aplikasi

Kabel tegangan 1.1/1.1 kV hingga 11/11 kV untuk keperluan umum, digunakan pada continuous miner, atau sebagai kabel feeder untuk pompa.
Juga umum digunakan pada monorel untuk suplai daya ke DCB (Distribution Control Box) dan longwall mining system.
Stranding dan susunan inti kabel telah dimodifikasi untuk memberikan fleksibilitas maksimum dalam kondisi kerja yang berat dan menuntut.

Kabel Type 241SF dirancang khusus untuk aplikasi yang memerlukan fleksibilitas sangat tinggi.

Persetujuan / Standar

AS/NZS 1802

Perilaku terhadap Api dan Kebakaran

Tahan rambat api (Fire retardant)

Rentang Suhu Operasi

Suhu operasi maksimum: +90°C
Suhu operasi minimum: -25°C

Fleksibilitas

Sangat fleksibel

Ketahanan terhadap

Paparan bahan kimia: Sangat baik / penggunaan sering
Benturan mekanis: Berat
Paparan air: Terendam / penutupan sementara
Radiasi matahari dan cuaca: Cocok untuk pemasangan langsung di luar ruangan

Desain Kabel

Inti daya: Inti daya berpelindung elastomer semikonduktif
Konfigurasi inti: Tiga inti daya, tiga inti pentanahan, dan satu inti pilot fleksibel
Konduktor:
- Logam: Tembaga berlapis timah (tinned copper)
- Susunan: 3 inti daya + 3 inti pentanahan + 1 pilot pusat
Pita pemisah konduktor:
- 1.1/1.1 kV – pita poliester bila diperlukan
- 3.3 kV ke atas – lapisan semikonduktif
Isolasi:
- EPR (R-EP-90)
- Nomor inti dicetak permanen dengan jarak < 300 mm
- Dilengkapi layar isolasi semikonduktif hitam untuk identifikasi fasa
Screen: Lapisan elastomer semikonduktif
Pilot:
- Tunggal, terletak di tengah kabel
Tahanan DC maksimum:
- 5.5 Ω/100 m untuk inti daya hingga 35 mm²
- 3 Ω/100 m untuk inti daya di atas 35 mm²
Pentanahan (Earth):
- Tiga inti pentanahan fleksibel berlapis elastomer semikonduktif
- Ditempatkan di sela-sela inti utama
Selubung luar (Sheath):
- Penguat anyaman terbuka (open weave reinforcement)
- Dilapisi HD-85-PCP heavy duty

Kondisi Instalasi

Di udara bebas
Di dalam duct / pipa
Peralatan bergerak
Mesin

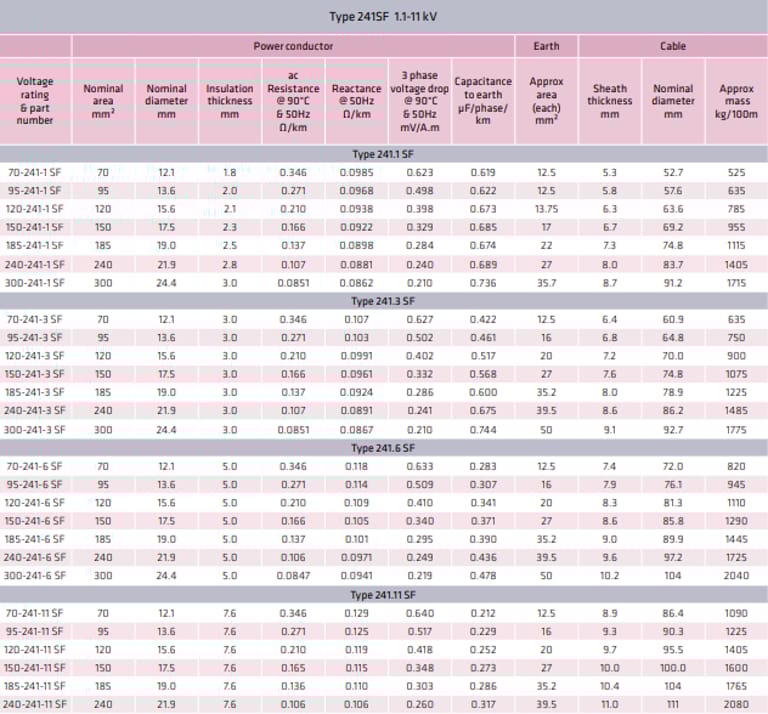

Physical & electrical characteristics

Kabel listrik fleksibel merupakan komponen penting dalam operasi pertambangan dan industri berat. Salah satu produk unggulan adalah Kabel Type 241SF 1.1–11 kV, yang dirancang khusus untuk peralatan berat seperti continuous miner dan pompa layar semikonduktor. Kabel ini menawarkan fleksibilitas maksimal, ketahanan terhadap api dan bahan kimia, serta mampu beroperasi di kondisi ekstrem.

Apa yang Membuat Kabel Type 241SF Unik untuk Pertambangan?

Kabel Type 241SF adalah kabel daya dengan semiconductive screen yang memenuhi standar AS/NZS 1802. Keunggulan utamanya adalah:

Fleksibilitas tinggi: Cocok untuk peralatan bergerak seperti continuous miner dan pompa.
Tahan api: Mengurangi risiko kebakaran di area pertambangan.
Tahan kimia: Dapat digunakan di lingkungan yang sering terkena bahan kimia.
Daya tahan mekanik tinggi: Mampu menahan benturan berat.
Tahan terhadap air dan sinar matahari: Cocok untuk instalasi di udara bebas maupun di saluran.

Kabel ini juga dilengkapi dengan tiga inti tanah dan satu pilot extensible, yang memastikan kendali sistem tetap stabil meski kabel digunakan pada jarak panjang.

Dimana Kabel Type 241SF Digunakan?

Kabel Type 241SF digunakan secara luas dalam industri pertambangan dan aplikasi industri lain yang membutuhkan kabel fleksibel dan tahan lama. Contoh aplikasi:

Continuous Miner: Kabel feeder utama untuk mesin penambangan kontinu. Fleksibilitas tinggi memudahkan mesin bergerak di tambang bawah tanah.
Pompa Layar Semikonduktor: Memberikan suplai listrik stabil untuk pompa dan sistem kontrol.
Monorail dan Longwall: Kabel dapat digunakan untuk mengalirkan listrik ke DCB (Distribution Control Box) di jalur panjang.
Peralatan Bergerak Lainnya: Mesin dan peralatan yang sering berpindah di area pertambangan atau pabrik.
Instalasi di Udara Bebas atau Saluran (Duct): Tahan terhadap radiasi UV dan kondisi cuaca ekstrem.

Studi Kasus Penggunaan Kabel Type 241SF di Indonesia

Di Tambang Batu Bara Kalimantan, kabel Type 241SF digunakan untuk continuous miner dan pompa sumur air. Hasil implementasi menunjukkan:

Penurunan downtime mesin hingga 15% karena kabel fleksibel tidak mudah putus saat mesin bergerak.
Kinerja listrik stabil, meski jarak antar pompa dan sumber listrik mencapai 300 meter.
Ketahanan kimia dan api terbukti, mengingat area tambang sering terkena oli dan debu batu bara.

Di Pabrik Semen Jawa Tengah, kabel ini digunakan untuk monorail DCB, memudahkan distribusi listrik ke beberapa mesin tanpa risiko kerusakan mekanik.

FAQ: Pertanyaan Umum Tentang Kabel Type 241SF

1. Apakah kabel Type 241SF bisa digunakan di luar tambang?

Ya, kabel ini tahan terhadap sinar matahari, hujan, dan paparan udara bebas, sehingga dapat digunakan untuk peralatan industri luar ruangan.

2. Berapa suhu maksimum dan minimum operasi kabel ini?

Maksimum: +90°C
Minimum: -25°C

3. Apakah kabel ini tahan terhadap bahan kimia?

Ya, kabel sangat tahan terhadap paparan bahan kimia, termasuk oli, pelarut, dan asam ringan.

4. Bagaimana cara memasang kabel Type 241SF dengan aman?

Pastikan kabel tidak mengalami tekukan tajam.
Gunakan support atau duct untuk jarak panjang.
Hindari kontak langsung dengan permukaan panas atau tajam.
Pastikan grounding inti tanah terhubung dengan baik untuk keamanan listrik.

5. Apakah kabel ini bisa digunakan di pompa atau mesin bergerak?

Ya, kabel ini sangat fleksibel, sehingga ideal untuk mesin bergerak, continuous miner, dan pompa layar semikonduktor.

6. Apa perbedaan antara Type 241SF dan Type 241 biasa?

Type 241SF memiliki fleksibilitas lebih tinggi, cocok untuk aplikasi bergerak, sementara Type 241 biasa lebih untuk aplikasi tetap.

7. Bagaimana memilih ukuran kabel yang tepat?

Pilih berdasarkan:

Tegangan operasi: 1.1–11 kV sesuai kebutuhan.
Luas konduktor: Sesuaikan dengan arus maksimum peralatan.
Panjang kabel: Perhatikan tegangan drop, gunakan tabel spesifikasi.

Tips Instalasi dan Pemeliharaan Kabel

Hindari Tekukan Tajam: Kabel fleksibel tetap memiliki batas tekukan minimal.
Gunakan Duct atau Support: Untuk jarak panjang dan area dengan banyak gesekan.
Periksa Kondisi Rutin: Lakukan inspeksi visual setiap 3–6 bulan untuk mendeteksi kerusakan mekanik.
Hindari Kontak dengan Cairan Korosif: Meski tahan kimia, hindari kontak langsung dengan bahan sangat korosif.
Grounding yang Baik: Pastikan inti tanah tersambung sempurna.

Kesimpulan dan Call-to-Action (CTA)

Kabel Type 241SF 1.1–11 kV adalah solusi ideal untuk kebutuhan industri dan pertambangan yang membutuhkan fleksibilitas tinggi, ketahanan api, dan ketahanan kimia. Dengan berbagai ukuran dan parameter listrik yang dapat disesuaikan, kabel ini mampu menjamin operasi stabil dan aman di kondisi berat.

Jika Anda mencari kabel fleksibel untuk continuous miner, pompa layar semikonduktor, atau aplikasi bergerak lainnya, hubungi distributor resmi atau produsen untuk konsultasi ukuran, harga, dan ketersediaan. Pilihan yang tepat akan meningkatkan efisiensi dan keamanan operasi industri Anda.
