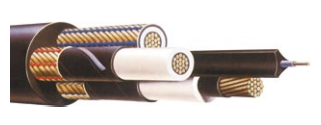

Kabel Listrik Fleksibel AS/NZS Type 209 1.1-11 kV Composite Screened, Tahan Api & Tahan Air untuk Tambang dan Peralatan Bergerak

Kabel listrik fleksibel AS/NZS Type 209 1.1-11 kV adalah solusi unggul untuk penyediaan daya di tambang dan peralatan bergerak. Dengan desain layar komposit, tahan api, dan tahan air, kabel ini digunakan secara luas di industri berat, pompa, kipas, crusher, dan peralatan bergerak lainnya.

Apa struktur dasar dari Kabel AS/NZS Type 209 1.1-11 kV?

Kabel Type 209 dirancang dengan inti kabel berlayar komposit yang fleksibel untuk berbagai kebutuhan daya:

• Konduktor inti: Tembaga timah (tinned copper), tersedia dalam tiga inti plus pilot tunggal di tengah kabel.

• Lapisan pemisah konduktor:

  • 1.1/1.1 kV menggunakan polyester

  • 3.3 kV ke atas menggunakan pita semikonduktif

• Isolasi: EPR (Ethylene Propylene Rubber, R-EP-90)

• Lapisan isolasi tambahan:

  • 1.1/1.1 kV menggunakan tekstil tahan uji

  • 3.3 kV ke atas menggunakan layar semikonduktif

• Layar komposit: Terdiri dari kawat tembaga timah annealed dan benang polyester, berfungsi sebagai grounding dan proteksi mekanik

• Warna inti: Merah, putih, biru dengan penanda braid

• Sheath luar: HD-85-PCP (heavy duty), tersedia opsi penguatan tambahan

Desain ini memastikan kabel mampu menahan suhu tinggi, paparan air, benturan mekanik, dan radiasi matahari, membuatnya ideal untuk penggunaan di tambang terbuka maupun peralatan bergerak.

Bahan apa yang digunakan dalam Kabel Type 209 dan mengapa penting?

Pemilihan bahan dalam kabel Type 209 sangat menentukan daya tahan dan performanya:

1. Konduktor tembaga timah: Memberikan konduktivitas tinggi sekaligus tahan korosi

2. Isolasi EPR: Memastikan fleksibilitas dan tahan panas hingga +90°C

3. Layar semikonduktif & komposit: Mengurangi interferensi elektromagnetik dan meningkatkan keselamatan

4. Sheath HD-85-PCP: Melindungi dari benturan berat, kelembapan, dan paparan langsung sinar matahari

Bahan-bahan ini membuat kabel Type 209 cocok untuk kondisi ekstrim di tambang Indonesia, seperti tambang batubara di Kalimantan atau pertambangan mineral di Sulawesi.

Di mana Kabel Type 209 bisa digunakan?

Kabel ini fleksibel untuk berbagai aplikasi:

• Tambang bawah tanah: Koneksi antara transformator dan kotak ujung gerbang, feeder ke pompa, kipas, crusher

• Peralatan bergerak di permukaan: Crane, conveyor, loader, dan mobile generator

• Lingkungan basah dan terpapar air: Tahan rendaman sementara

• Paparan sinar matahari langsung: Sheath tahan UV melindungi kabel dari degradasi

• Lingkungan kimia berat: Tahan minyak, pelarut, dan gas korosif

Studi kasus di tambang nikel Sulawesi menunjukkan kabel Type 209 mampu bekerja selama lebih dari 5 tahun tanpa penggantian, bahkan di lokasi dengan paparan hujan lebat dan sinar matahari langsung.

Bagaimana cara memilih tipe kabel Type 209 yang tepat untuk proyek saya?

1. Tentukan kebutuhan daya: Hitung arus beban maksimal per fase

2. Pilih area konduktor: Sesuaikan dengan panjang jalur dan toleransi drop tegangan

3. Perhatikan lingkungan:

   • Basah / rendaman → pilih tipe dengan ketebalan sheath lebih besar

   • Peralatan bergerak → pilih tipe fleksibel (Type 209.1 – 209.6)

4. Periksa suhu operasi: Kabel Type 209 mendukung -25°C hingga +90°C

5. Pertimbangkan keamanan: Pilih kabel dengan layar komposit dan tahan api

FAQ: Pertanyaan yang Sering Diajukan tentang Kabel Type 209

Apakah Kabel Type 209 tahan api?

Ya, kabel ini bersifat fire retardant, dapat memperlambat penyebaran api, sehingga sangat aman untuk aplikasi tambang dan pabrik industri.

Bisakah Kabel Type 209 digunakan di bawah air?

Kabel ini tahan terhadap immersi sementara, sehingga dapat digunakan di area basah atau saat terkena tumpahan air, namun tidak direkomendasikan untuk penggunaan jangka panjang di dalam air tanpa perlindungan tambahan.

Bagaimana membandingkan Kabel Type 209 dengan Type A atau B?

Bagaimana cara instalasi Kabel Type 209?

• Di udara bebas: Gunakan tali pengikat untuk mencegah tegangan mekanik

• Dalam duct/pipa: Pastikan sudut tikungan >12x diameter kabel

• Pada peralatan bergerak: Gunakan roller atau tray untuk mengurangi gesekan

Apakah kabel ini cocok untuk crane dan peralatan bergerak?

Ya, karena fleksibel dan tahan benturan mekanik berat, cocok untuk crane, conveyor, dan peralatan mobile lainnya.

Apa keuntungan menggunakan Kabel Type 209 di proyek tambang Indonesia?

1. Tahan api & tahan air: Menjamin keselamatan operasional

2. Fleksibel dan tahan benturan: Mudah digunakan di peralatan bergerak

3. Kinerja listrik optimal: Resistansi dan tegangan turun rendah

4. Mudah diinstalasi: Fleksibilitas tinggi untuk jalur panjang dan area sulit

5. Teruji di lapangan: Telah digunakan di tambang batubara Kalimantan dan pertambangan nikel Sulawesi

Saran instalasi dan pemeliharaan

1. Gunakan tray atau roller untuk peralatan bergerak agar mengurangi gesekan

2. Hindari tikungan tajam (<12x diameter kabel)

3. Rutin inspeksi sheath untuk mendeteksi keausan atau kerusakan mekanik

4. Pastikan koneksi ke terminal rapat dan terlindungi dari air

5. Gunakan label warna untuk memudahkan identifikasi fase dan pilot

Kesimpulan & CTA

Kabel listrik fleksibel AS/NZS Type 209 1.1-11 kV adalah pilihan ideal untuk tambang dan peralatan bergerak, menawarkan fleksibilitas, keamanan, dan daya tahan luar biasa. Dengan pemilihan tipe yang tepat, pemasangan yang benar, dan pemeliharaan rutin, kabel ini mampu memberikan performa optimal untuk proyek industri di Indonesia.
