Kabel Listrik BS 5467 Tembaga Multicore SWA PVC 0,6/1kV Kabel Daya Berlapis Baja untuk Instalasi Bawah Tanah & Industri
Kabel BS 5467 Konduktor Tembaga Multi Core SWA PVC BASEC 0.6/1kV
APLIKASI
Kabel PVC multi-inti dengan pelindung kawat baja (Steel Wire Armour / SWA). Digunakan sebagai kabel daya dan kabel bantu untuk instalasi tetap pada jaringan listrik, baik untuk aplikasi bawah tanah, luar ruangan, dalam ruangan, maupun pemasangan di dalam ducting kabel.
KARAKTERISTIK
Tegangan Nominal (Uo/U)
0.6/1 kV
Rentang Suhu Operasi
Instalasi tetap: -25°C hingga +90°C
Jari-jari Tekuk Minimum
1.5 mm² hingga 16 mm² (instalasi tetap): 6 × diameter luar kabel
25 mm² ke atas (instalasi tetap): 8 × diameter luar kabel
KONSTRUKSI
Konduktor
Konduktor tembaga pilin Kelas 2
Isolasi
XLPE (Polyethylene Tersilang / Cross-Linked Polyethylene)
Lapisan Alas (Bedding)
PVC (Polyvinyl Chloride)
Pelindung (Armour)
SWA – Steel Wire Armour (pelindung kawat baja)
Selubung Luar (Sheath)
PVC (Polyvinyl Chloride)
Identifikasi Inti
2 inti: Cokelat – Biru
3 inti: Cokelat – Hitam – Abu-abu
3 inti (opsional): Hijau/Kuning – Biru – Cokelat
4 inti: Cokelat – Hitam – Biru – Abu-abu
4 inti (opsional): Hijau/Kuning – Cokelat – Hitam – Abu-abu
5 inti: Hijau/Kuning – Cokelat – Biru – Hitam – Abu-abu
7 inti ke atas: Inti berwarna putih dengan penomoran hitam
Warna Selubung Luar
Hitam
STANDAR
BS 5467
IEC/EN 60502-1
IEC/EN 60228
Tahan rambatan api sesuai IEC/EN 60332-1-2
Tahan sinar UV

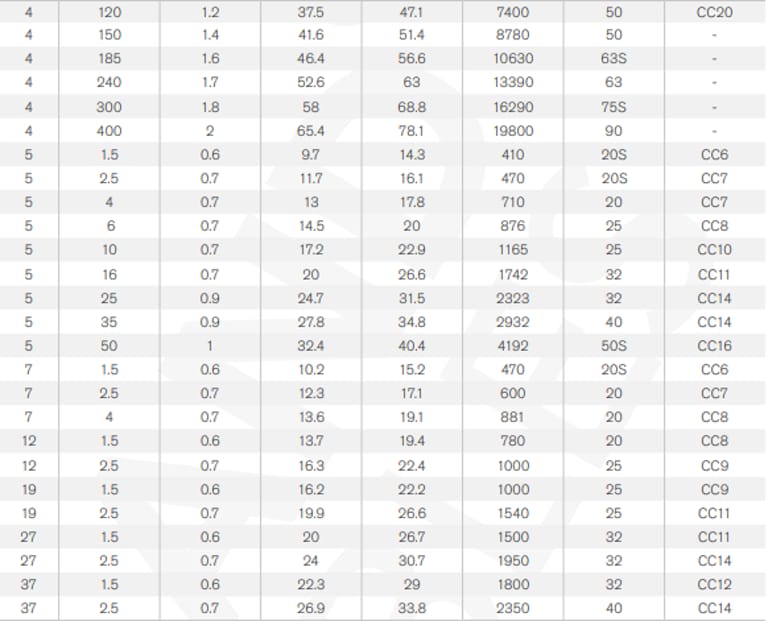

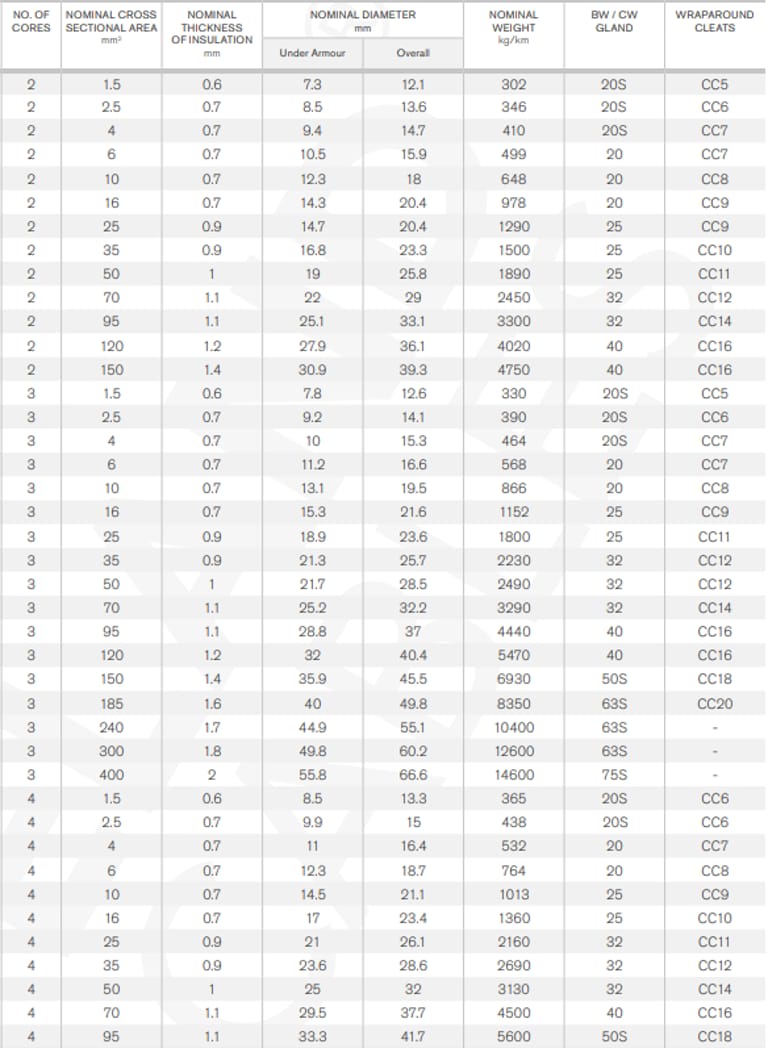

DIMENSI
Apa yang Dimaksud dengan Kabel BS 5467 Cu Multicore SWA XLPE/PVC?
Kabel BS 5467 adalah kabel tenaga bertegangan rendah hingga menengah (0,6/1 kV) yang dirancang sesuai British Standard BS 5467, dengan konduktor tembaga, isolasi XLPE, lapisan baja (SWA), dan selubung PVC.
Kabel ini dirancang khusus untuk:
Instalasi bawah tanah
Lingkungan industri berat
Area dengan risiko tekanan mekanis tinggi
Karena kekuatan dan keandalannya, kabel ini banyak dipakai di Indonesia untuk jaringan listrik tetap (fixed installation).
Bagaimana Struktur Kabel BS 5467 dan Fungsi Tiap Lapisan?
Struktur kabel ini terdiri dari beberapa lapisan penting yang masing-masing memiliki fungsi teknis spesifik.
Apa Jenis Konduktor yang Digunakan?
Tembaga berpilin (Class 2 stranded copper)
Sesuai IEC/EN 60228
Resistansi rendah → efisiensi transmisi tinggi
Cocok untuk arus besar dan instalasi permanen
Mengapa Isolasinya Menggunakan XLPE?
Isolasi XLPE (Cross-Linked Polyethylene) memberikan:
Ketahanan panas hingga 90°C
Stabilitas listrik yang tinggi
Umur pakai lebih panjang dibanding PVC biasa
Apa Fungsi Bedding PVC?
Lapisan PVC bedding:
Menjaga bentuk inti kabel
Melindungi isolasi dari gesekan dengan armor baja
Mengapa Menggunakan Steel Wire Armour (SWA)?
SWA (Steel Wire Armour) adalah keunggulan utama kabel ini:
Melindungi kabel dari tekanan mekanis
Aman untuk instalasi bawah tanah
Tahan terhadap benturan dan gigitan hewan
Apa Fungsi Sheath PVC Luar?
Perlindungan terhadap kelembapan, bahan kimia ringan, dan UV
Warna hitam → tahan sinar matahari, cocok untuk outdoor
Apa Spesifikasi Teknis Utama Kabel BS 5467 0,6/1 kV?
Berikut ringkasan spesifikasi teknis penting:
Parameter | Nilai |
|---|---|
Tegangan nominal | 0,6/1 kV |
Suhu operasi | -25°C hingga +90°C |
Standar | BS 5467, IEC/EN 60502-1 |
Flame retardant | IEC/EN 60332-1-2 |
Ketahanan UV | Ya |
Jumlah inti | 2 hingga 37 core |
Luas penampang | 1,5 mm² – 400 mm² |

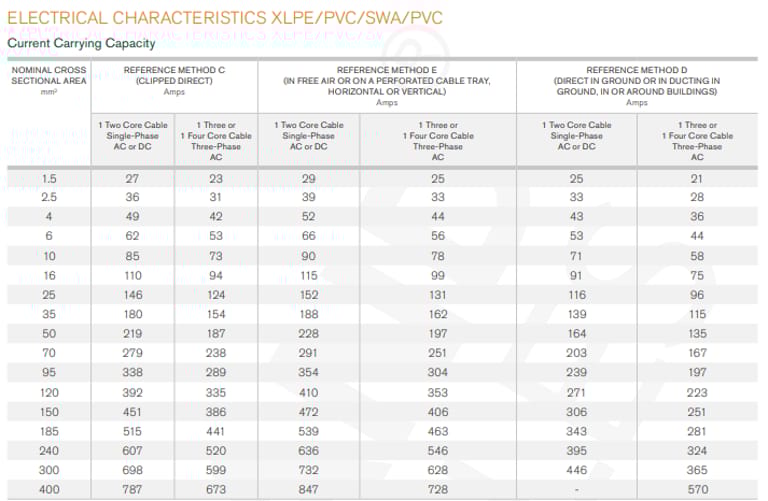

Bagaimana Kemampuan Listriknya (Arus & Voltage Drop)?
Berapa Daya Hantar Arusnya?
Kabel ini memiliki current carrying capacity yang tinggi, tergantung metode pemasangan:
Metode C: dipasang menempel (clipped direct)
Metode D: ditanam langsung di tanah
Metode E: di udara bebas / tray berlubang
Contoh:
4 mm² (3 core): hingga ±44 A (di udara)
95 mm² (3 core): hingga ±304 A
240 mm² (3 core): hingga ±546 A

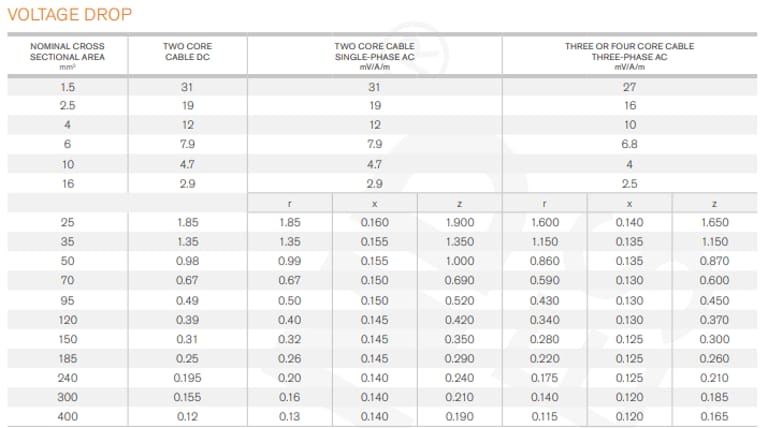

Bagaimana Nilai Voltage Drop-nya?
Voltage drop relatif rendah, sehingga cocok untuk:
Jalur kabel panjang
Instalasi bawah tanah
Beban industri sensitif
Apa Perbedaan BS 5467 dengan Kabel NYY atau NYFGbY?
Tabel Perbandingan Kabel
Aspek | BS 5467 SWA | NYY | NYFGbY |
|---|---|---|---|
Standar | BS / IEC | DIN / VDE | DIN |
Armor baja | Ya (SWA) | Tidak | Ya |
Perlindungan mekanis | Sangat tinggi | Rendah | Tinggi |
Cocok bawah tanah | Sangat cocok | Terbatas | Cocok |
Harga | Lebih tinggi | Lebih murah | Menengah |
Kesimpulan:
Untuk proyek industri dan bawah tanah di Indonesia, BS 5467 lebih unggul dari sisi keamanan dan umur pakai.
FAQ: Pertanyaan Umum tentang Kabel BS 5467
Apakah kabel BS 5467 bisa digunakan di luar ruangan?
Ya. Sheath PVC hitam tahan UV dan cuaca tropis Indonesia.
Apakah kabel ini bisa langsung ditanam di tanah?
Bisa. SWA memberikan perlindungan mekanis ekstra untuk direct burial.
Apakah cocok untuk sistem 3 fasa?
Sangat cocok, tersedia konfigurasi 3 dan 4 core.
Apakah kabel BS 5467 lebih awet dibanding kabel biasa?
Ya, terutama di lingkungan industri dan bawah tanah.
Apakah Kabel BS 5467 Layak untuk Investasi Jangka Panjang?
Jika Anda mencari kabel:
Aman
Tahan lama
Sesuai standar internasional
Cocok untuk kondisi Indonesia
Maka BS 5467 Cu Multicore SWA XLPE/PVC 0,6/1 kV adalah pilihan yang sangat rasional.
