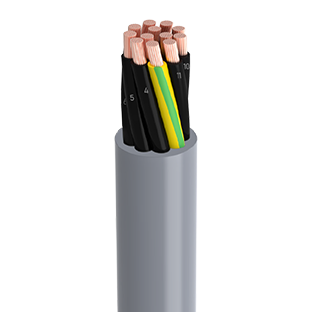

Kabel Kontrol Fleksibel H05VV5-F (NYSLYÖ-JZ) 300/500V Tahan Minyak & Bahan Kimia untuk Mesin dan Sistem Otomasi Industri
H05VV5-F (NYSLYÖ-JZ)
APLIKASI
Kabel fleksibel ini digunakan sebagai kabel kontrol untuk mesin, lini produksi, sistem kontrol, lini perakitan, sistem pengukuran, dan pemrosesan data di mana tegangan mekanis rendah terjadi. Kabel ini dapat digunakan di area kering, basah, berminyak, lembap di dalam ruangan, serta sementara di luar ruangan. Selain itu, kabel ini tahan terhadap berbagai bahan kimia.
STRUKTUR KABEL
KONDUKTOR: Tembaga polos beruntai kelas 5, dilunakkan secara elektrolitik (konduktor timah tersedia atas permintaan)
ISOLASI: Kompon PVC, tipe TI2 (EN 50363)
SELUBUNG: Kompon PVC, tipe TM5 (Tahan Minyak dan Tahan Api, EN 50363-4-1)
WARNA: Abu-abu
KARAKTERISTIK OPERASIONAL
TEGANGAN NOMINAL: 300/500 V (U0/U)
TEGANGAN UJI AC: 2 kV
TEMPERATUR KERJA:
Penggunaan Fleksibel: -5°C hingga +70°C
Penggunaan Tetap: -30°C hingga +70°C
TEMPERATUR KONDUKTOR PADA HUBUNGAN SINGKAT: 150°C (Maks. 5 detik)
TEMPERATUR INSTALASI MINIMAL: 5°C
JARI-JARI LENGKUNG MINIMAL: EN 50565-1 Tabel 3
KAPASITAS ARUS: VDE 0298-4 Tabel 11

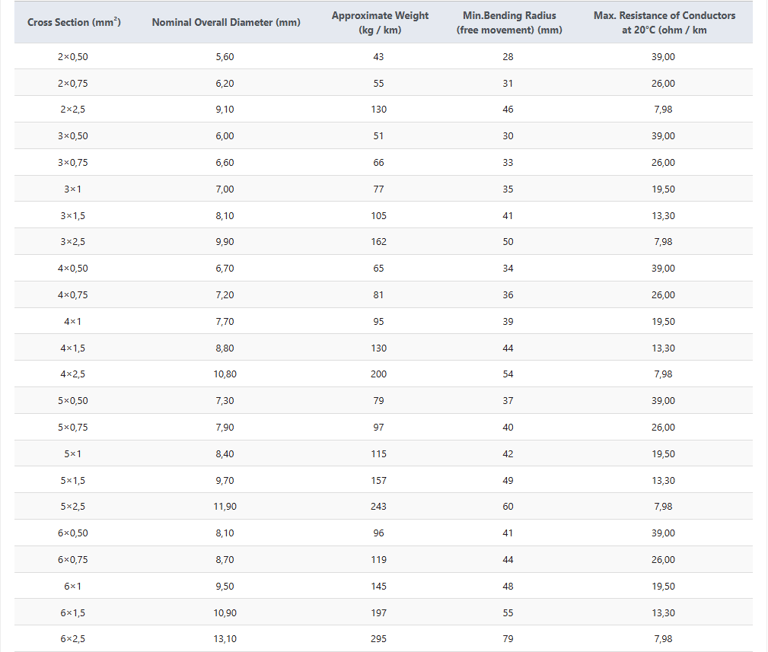

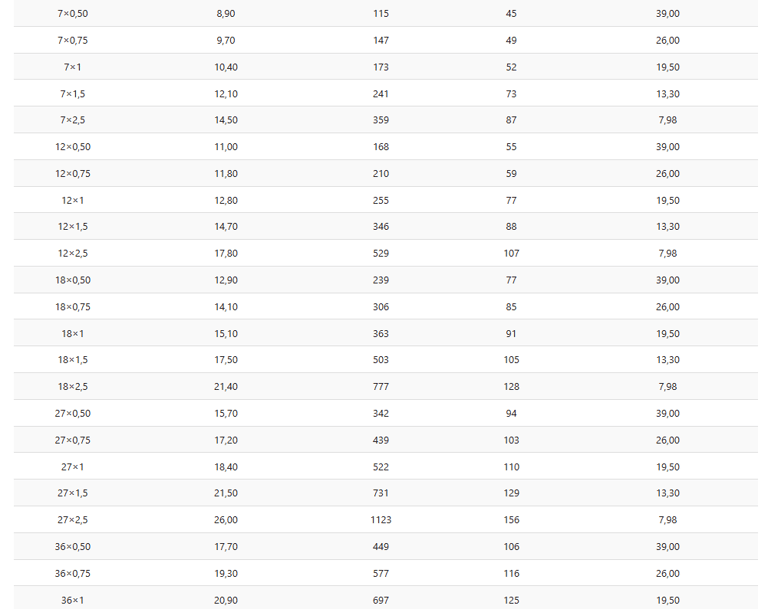

SPESIFIKASI TEKNIS
Dalam sistem otomasi modern, pemilihan kabel kontrol bukan sekadar soal tegangan, tetapi juga fleksibilitas, ketahanan terhadap minyak, bahan kimia, dan kondisi lingkungan pabrik. H05VV5-F (NYSLYÖ-JZ) 300/500V merupakan salah satu kabel kontrol fleksibel yang banyak digunakan di industri manufaktur, lini produksi, dan sistem kontrol mesin di Indonesia.
Apa Itu Kabel H05VV5-F (NYSLYÖ-JZ) 300/500V?
H05VV5-F atau sering dikenal sebagai NYSLYÖ-JZ adalah kabel kontrol fleksibel bertegangan nominal 300/500V (U0/U) yang dirancang untuk aplikasi dengan tegangan rendah dan beban mekanis ringan hingga sedang.
Kabel ini dirancang untuk:
Sistem kontrol mesin
Panel kontrol dan sistem otomasi
Assembly line
Sistem pengukuran dan data processing
Area dengan paparan minyak dan bahan kimia ringan
Kabel ini dapat digunakan di:
Area kering
Area lembab
Area berminyak
Indoor dan outdoor sementara (tidak untuk instalasi permanen luar ruangan tanpa perlindungan tambahan)
Bagaimana Struktur dan Material Kabel H05VV5-F?
Apa Jenis Konduktor yang Digunakan?
Konduktor menggunakan:
Tembaga elektrolitik annealed
Kelas 5 (stranded fleksibel)
Plain copper (opsional tinned conductor)
Konduktor kelas 5 sesuai standar fleksibilitas tinggi, sehingga cocok untuk instalasi yang membutuhkan gerakan berulang ringan.
Bagaimana Spesifikasi Isolasi Kabel?
Isolasi menggunakan:
PVC Compound tipe TI2 (EN 50363)
Keunggulan:
Tahan terhadap kelembaban
Stabil secara elektrik
Ekonomis untuk aplikasi industri
Bagaimana Karakteristik Selubung Luar (Sheath)?
Sheath menggunakan:
PVC Compound tipe TM5 (EN 50363-4-1)
Oil Resistant
Flame Retardant
Warna abu-abu (grey)
TM5 memberikan ketahanan terhadap:
Oli industri
Pelumas mesin
Beberapa bahan kimia ringan
Api (flame retardant)
Apa Saja Parameter Listrik dan Karakteristik Operasionalnya?
Parameter | Nilai |
|---|---|
Tegangan Nominal | 300/500 V |
Tegangan Uji AC | 2 kV |
Suhu Operasi (fleksibel) | -5°C hingga +70°C |
Suhu Operasi (tetap) | -30°C hingga +70°C |
Suhu Hubung Singkat | 150°C (maks. 5 detik) |
Suhu Instalasi Minimum | 5°C |
Standar Arus | VDE 0298-4 Tab.11 |
Radius Tekuk Minimum | Sesuai EN 50565-1 Tab.3 |
Di Mana Kabel H05VV5-F Digunakan di Indonesia?
Studi Kasus 1: Pabrik Otomotif di Bekasi
Sebuah pabrik perakitan kendaraan menggunakan H05VV5-F 12×1.0 mm² untuk:
Sistem sensor otomatis
Kontrol conveyor
Panel PLC
Karena area produksi memiliki paparan oli hidrolik ringan, penggunaan sheath TM5 terbukti meningkatkan umur pakai kabel hingga lebih dari 5 tahun.
Studi Kasus 2: Industri Makanan di Surabaya
Digunakan pada mesin pengemasan otomatis. Lingkungan lembab dan paparan cairan pembersih membuat kabel standar PVC biasa cepat rusak. H05VV5-F memberikan performa lebih stabil.
Studi Kasus 3: Sistem Data Processing di Batam
Digunakan sebagai kabel kontrol sistem otomasi gudang dan robotic arm dengan fleksibilitas ringan.
Apa Perbedaan H05VV5-F dengan H05VV-F?
Parameter | H05VV5-F | H05VV-F |
|---|---|---|
Oil Resistant | Ya (TM5) | Tidak |
Flame Retardant | Ya | Standar |
Lingkungan Berminyak | Cocok | Tidak direkomendasikan |
Harga | Sedikit lebih tinggi | Lebih ekonomis |
Aplikasi Mesin Industri | Sangat cocok | Terbatas |
Jika area kerja memiliki oli atau pelumas, H05VV5-F lebih direkomendasikan.
Bagaimana Cara Instalasi yang Benar?
Apakah Boleh Digunakan di Outdoor?
Boleh untuk sementara, tetapi:
Harus terlindung dari UV langsung
Gunakan conduit atau tray tertutup
Bagaimana Radius Tekuk Aman?
Ikuti standar EN 50565-1.
Sebagai panduan umum:
Fleksibel: ≥ 6–8 kali diameter kabel
Apakah Bisa Dipasang pada Cable Chain?
Tidak direkomendasikan untuk high dynamic drag chain. Untuk aplikasi tersebut sebaiknya gunakan kabel khusus drag chain.
Apa Kelebihan Utama H05VV5-F?
Fleksibel (Class 5 conductor)
Tahan minyak dan bahan kimia ringan
Flame retardant
Tersedia hingga 60 core
Cocok untuk panel kompleks
FAQ – Pertanyaan yang Sering Diajukan
Apakah H05VV5-F cocok untuk inverter atau VFD?
Tidak ideal untuk VFD motor power. Gunakan kabel khusus motor shielded.
Apakah kabel ini bisa ditanam di tanah?
Tidak. Kabel ini bukan untuk direct burial.
Berapa umur pakainya?
Dalam kondisi industri normal: 5–10 tahun tergantung lingkungan.
Apakah tersedia versi tinned copper?
Ya, tersedia berdasarkan permintaan khusus.
Apakah sesuai standar Eropa?
Ya, mengacu pada EN 50363 dan VDE 0298.
Kapan Sebaiknya Memilih H05VV5-F?
Pilih kabel ini jika Anda membutuhkan:
Kabel kontrol fleksibel 300/500V
Tahan oli dan bahan kimia ringan
Digunakan pada mesin industri
Sistem otomasi dengan banyak core
