Kabel H07RN-F Neoprene: Solusi Andal untuk Industri Pertambangan dan Konstruksi Indonesia dalam Menghadapi Tantangan Lingkungan Ekstrem dan Aplikasi Tugas Berat

Pendahuluan

Indonesia sebagai negara dengan sektor industri yang berkembang pesat, khususnya pertambangan dan konstruksi, membutuhkan infrastruktur kelistrikan yang handal dan tahan terhadap kondisi lingkungan yang menantang. Dari tambang emas Grasberg di Papua hingga proyek pembangunan ibu kota nusantara (IKN), setiap aplikasi industri memerlukan sistem kabel yang dapat diandalkan dalam kondisi ekstrem.

Di sinilah kabel H07RN-F neoprene menjadi solusi yang tepat. Kabel ini dirancang khusus untuk aplikasi tugas berat dengan kemampuan luar biasa dalam menghadapi tekanan mekanis, perubahan suhu ekstrem, dan paparan bahan kimia. Berbeda dengan kabel PVC konvensional yang memiliki keterbatasan pada kondisi lingkungan tertentu, kabel H07RN-F mampu beroperasi optimal bahkan dalam situasi paling menantang.

Artikel ini akan mengupas tuntas segala aspek kabel H07RN-F, mulai dari struktur teknis, spesifikasi, standar internasional, hingga aplikasi praktis di berbagai sektor industri Indonesia. Pemahaman mendalam tentang kabel ini akan membantu para profesional di bidang teknik elektro, konstruksi, dan pertambangan dalam memilih solusi kabel yang tepat untuk proyek mereka.

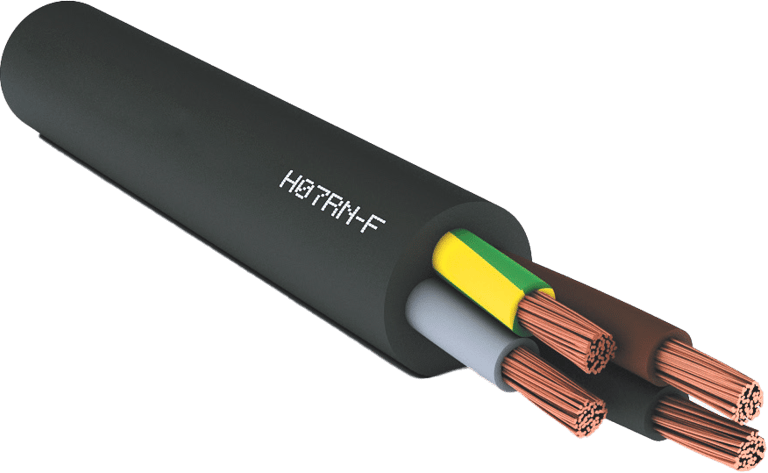

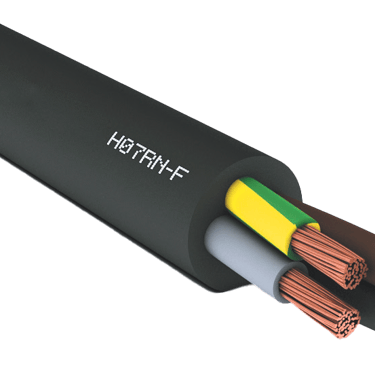

Struktur dan Komponen Kabel H07RN-F

Anatomii Kabel yang Revolusioner

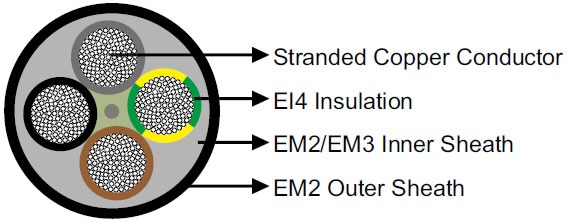

Kabel H07RN-F memiliki konstruksi berlapis yang dirancang secara khusus untuk memberikan perlindungan maksimal. Setiap komponen memiliki fungsi spesifik yang berkontribusi terhadap kinerja keseluruhan kabel.

Konduktor Tembaga Kelas 5

Inti kabel menggunakan konduktor tembaga telanjang kelas 5 yang terdiri dari untaian tembaga halus. Klasifikasi kelas 5 menurut standar VDE 0295 dan IEC 60228 menunjukkan tingkat fleksibilitas tertinggi. Berbeda dengan konduktor kelas 1 atau 2 yang menggunakan kawat padat atau untaian kasar, kelas 5 memberikan fleksibilitas superior yang memungkinkan kabel dibengkokkan berulang kali tanpa risiko patah.

Konstruksi untaian halus ini sangat penting untuk aplikasi mobile seperti kabel pada excavator atau crane di lokasi tambang. Konduktor yang fleksibel mengurangi stress mekanis yang dapat menyebabkan kegagalan prematur pada sambungan internal.

Isolasi EPR (Ethylene Propylene Rubber)

Lapisan isolasi menggunakan material EPR tipe EI4 dengan rating suhu hingga 90°C. EPR merupakan material termoset yang memiliki keunggulan dibanding PVC dalam hal ketahanan suhu dan sifat elektrik. Pada suhu tinggi yang sering dijumpai di lingkungan industri, isolasi EPR tetap mempertahankan sifat dielektriknya tanpa mengalami deformasi.

Keunggulan EPR juga terlihat pada ketahanannya terhadap penuaan akibat oksidasi dan ozon. Di lingkungan tambang terbuka yang terpapar sinar UV intens, isolasi EPR tidak mudah mengalami degradasi seperti yang terjadi pada material PVC konvensional.

Selubung Luar Karet Kloroprena (Neoprene)

Lapisan terluar menggunakan karet kloroprena (CR) tipe EM2 yang memberikan perlindungan komprehensif terhadap faktor lingkungan. Neoprene memiliki struktur molekul yang unik, memberikan kombinasi optimal antara fleksibilitas, ketahanan kimia, dan durabilitas mekanis.

Selubung neoprene tahan terhadap minyak hidrolik, bahan bakar, asam lemah, alkali, serta kondisi cuaca ekstrem. Karakteristik ini sangat relevan untuk industri pertambangan Indonesia yang sering melibatkan penggunaan heavy equipment dengan sistem hidrolik kompleks.

Sistem Penandaan dan Identifikasi

Kabel H07RN-F menggunakan sistem penandaan yang mengikuti standar internasional. Contoh penandaan: "FLEXIC H07RN-F 1x4mm² 450/750V 2024 CE" memberikan informasi lengkap tentang spesifikasi kabel.

Identifikasi inti kabel mengikuti standar VDE 0293 (HD 308 S2). Untuk kabel hingga 5 inti menggunakan kode warna standar, sedangkan kabel dengan lebih dari 5 inti menggunakan kombinasi warna hijau-kuning untuk inti pembumian dan nomor untuk identifikasi inti lainnya.

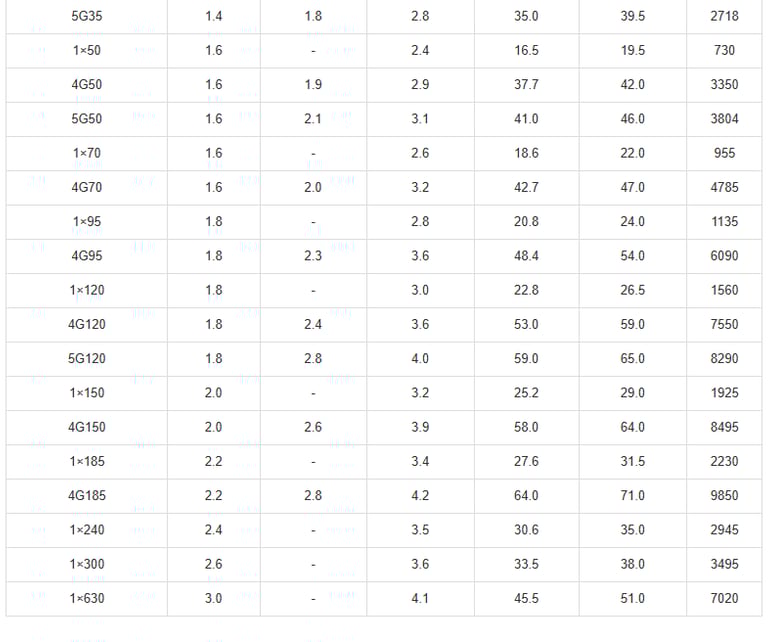

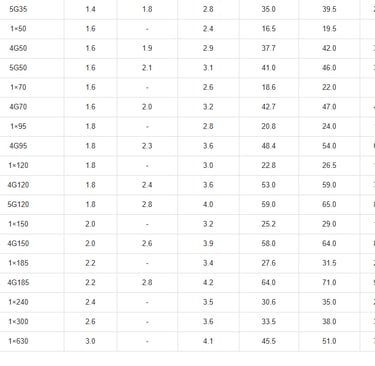

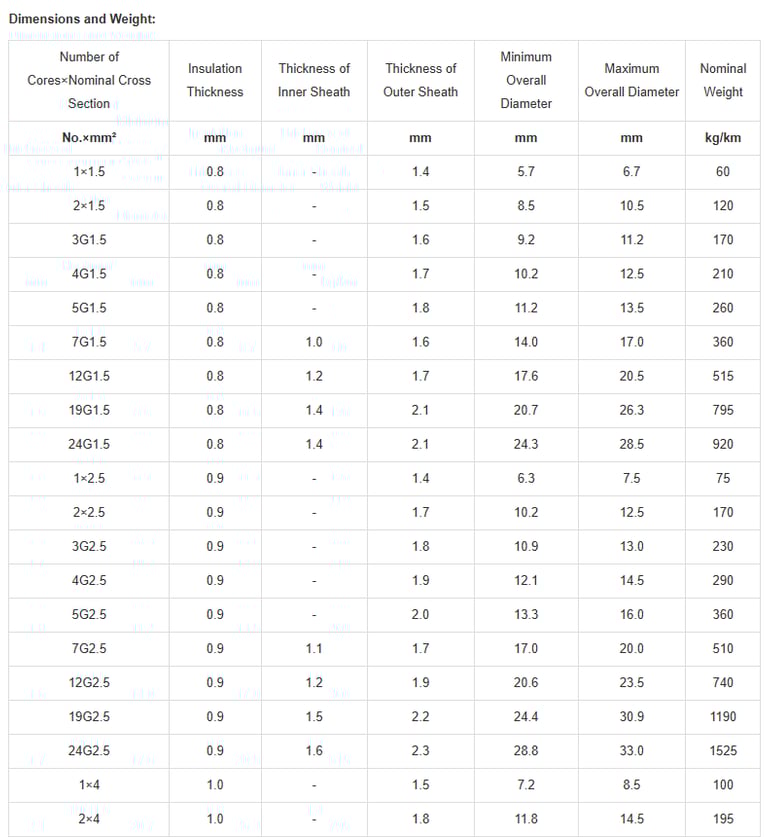

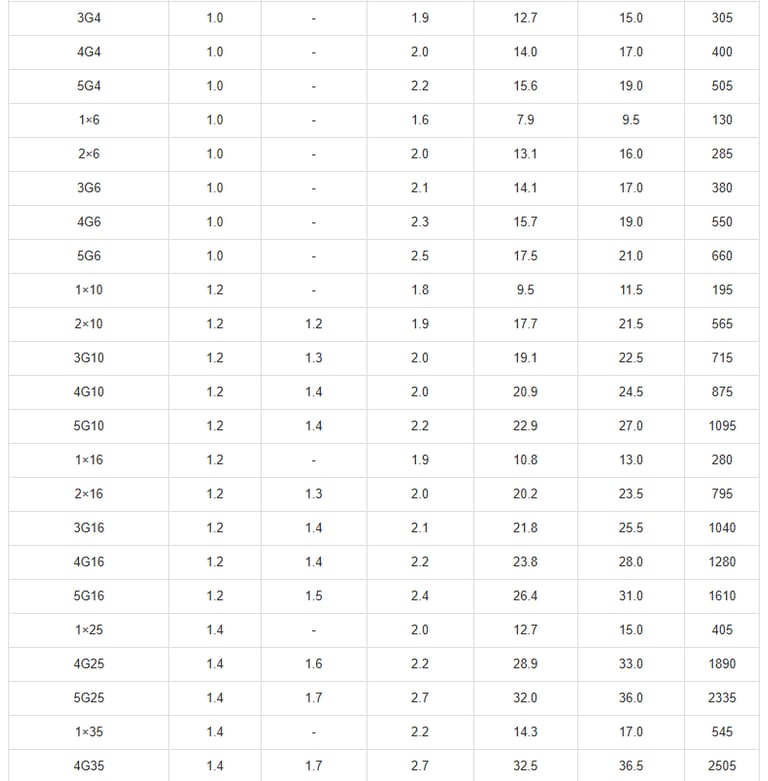

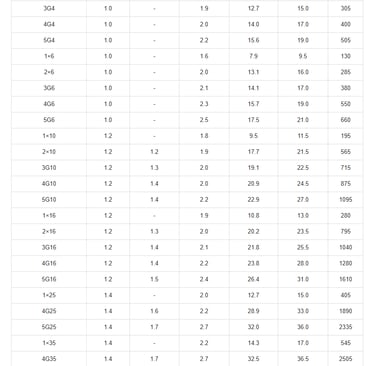

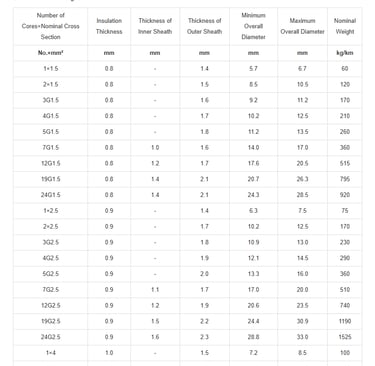

Spesifikasi Teknis Komprehensif

Parameter Kelistrikan

Tegangan Nominal dan Uji

• Tegangan nominal: 450/750V (U0/U)

• Tegangan uji: 2.500V

• Frekuensi: 50/60 Hz

Tegangan nominal 450/750V menunjukkan bahwa kabel dapat digunakan untuk sistem dengan tegangan fase-ke-netral maksimal 450V dan tegangan fase-ke-fase maksimal 750V. Spesifikasi ini memadai untuk sebagian besar aplikasi industri di Indonesia yang menggunakan sistem 380/660V.

Karakteristik Konduktor

• Material: Tembaga telanjang sesuai standar HAR

• Kelas: 5 (fleksibel dengan untaian halus)

• Resistansi: Sesuai IEC 60228

• Kapasitas arus: Berdasarkan IEC 60364-5-52/VDE 0298-4

Parameter Termal

Rentang Suhu Operasional

• Operasi normal: -25°C hingga +70°C

• Instalasi tetap: maksimal +80°C

• Suhu maksimal konduktor: +90°C

• Suhu minimum instalasi: -25°C

Rentang suhu operasional yang luas ini memberikan fleksibilitas penggunaan di berbagai kondisi iklim Indonesia. Dari panas terik di tambang terbuka Kalimantan hingga kondisi dingin di puncak gunung untuk proyek transmisi, kabel H07RN-F dapat diandalkan.

Koefisien Suhu

Material EPR dan neoprene memiliki koefisien suhu yang stabil, memastikan konsistensi performa elektrik pada berbagai kondisi suhu. Hal ini penting untuk aplikasi kritis di industri yang membutuhkan keandalan tinggi.

Sifat Mekanis

Radius Tekuk Minimum

Spesifikasi radius tekuk yang ketat memastikan integritas kabel selama instalasi dan operasi:

Selama Pemasangan:

• Inti tunggal: 8x diameter kabel (8D)

• 2-5 inti (≤25 mm²): 8D

• 2-5 inti (>25 mm²): 10D

Instalasi Tetap:

• Inti tunggal: 6D

• 2-5 inti (≤25 mm²): 6D

• 2-5 inti (>25 mm²): 8D

Spesifikasi ini berdasarkan standar EN 50565-1 yang memastikan tidak ada kerusakan pada struktur internal kabel saat dibengkokkan.

Ketahanan Tarik dan Kompresi

Selubung neoprene memberikan perlindungan superior terhadap tekanan mekanis. Dalam pengujian sesuai standar internasional, kabel menunjukkan ketahanan tinggi terhadap beban tarik, kompresi, dan torsi.

Standar dan Sertifikasi Internasional

Harmonisasi Standar CENELEC

Kode "H" pada H07RN-F menunjukkan kepatuhan terhadap standar harmonisasi CENELEC (Comité Européen de Normalisation Electrotechnique). Standar ini memastikan kompatibilitas dan keamanan kabel di seluruh negara Eropa dan banyak negara lain yang mengadopsi standar ini.

Harmonisasi standar penting untuk proyek multinasional yang melibatkan kontraktor dari berbagai negara. Dengan menggunakan kabel berstandar CENELEC, risiko ketidakcocokan spesifikasi dapat diminimalkan.

Sertifikasi VDE

Kabel H07RN-F berkualitas tinggi, seperti yang diproduksi oleh Keystone Cable, disertifikasi oleh VDE (Verband der Elektrotechnik). VDE adalah organisasi standarisasi, pengujian, dan sertifikasi terkemuka dari Jerman yang diakui secara internasional.

Sertifikasi VDE mencakup:

• Pengujian kelistrikan komprehensif

• Uji ketahanan lingkungan

• Verifikasi kesesuaian dengan standar

• Kontrol kualitas produksi

Kepatuhan Standar Nasional

Di Indonesia, kabel H07RN-F yang diimpor harus memenuhi Standar Nasional Indonesia (SNI) terkait kabel listrik. Meskipun tidak ada SNI khusus untuk kabel neoprene, kabel ini harus memenuhi persyaratan umum keselamatan dan kinerja yang ditetapkan dalam SNI 04-6629.2-2006 tentang kabel listrik tegangan menengah.

Keunggulan Kompetitif Kabel H07RN-F

Fleksibilitas Superior

Kombinasi konduktor tembaga kelas 5 dan selubung neoprene memberikan fleksibilitas yang tidak tertandingi. Dalam aplikasi mobile seperti kabel feeding untuk excavator atau concrete pump, fleksibilitas ini mencegah kegagalan prematur akibat lenturan berulang.

Fleksibilitas tinggi juga memudahkan instalasi di ruang terbatas atau dengan banyak belokan. Hal ini mengurangi waktu instalasi dan biaya tenaga kerja, faktor penting dalam proyek konstruksi dengan timeline ketat.

Ketahanan Kimia Luar Biasa

Selubung neoprene tahan terhadap berbagai bahan kimia industri:

• Minyak mineral dan sintetis

• Bahan bakar diesel dan bensin

• Asam lemah (pH 4-6)

• Alkali lemah (pH 8-10)

• Pelarut tertentu

• Ozon dan oksidator ringan

  Ketahanan kimia ini sangat valuable di industri pertambangan dan petrokimia dimana kabel sering terpapar tumpahan bahan kimia.

Durabilitas Mekanis

Neoprene memiliki ketahanan abrasi yang superior dibanding material selubung lainnya. Dalam pengujian DIN, selubung neoprene menunjukkan kehilangan massa minimal setelah siklus abrasi intensif.

Ketahanan terhadap robekan (tear resistance) juga tinggi, mencegah kerusakan selubung akibat benturan dengan objek tajam di lingkungan kerja yang kasar.

Stabilitas Dimensional

Berbeda dengan thermoplastic yang dapat mengalami cold flow atau creep, neoprene sebagai material thermoset mempertahankan bentuk dan dimensi bahkan di bawah tekanan mekanis jangka panjang.

Stabilitas dimensional ini penting untuk aplikasi buried cable atau kabel yang ditanam dalam concrete, dimana perubahan dimensi dapat menyebabkan stress pada sambungan.

Aplikasi di Sektor Industri Indonesia

Industri Pertambangan

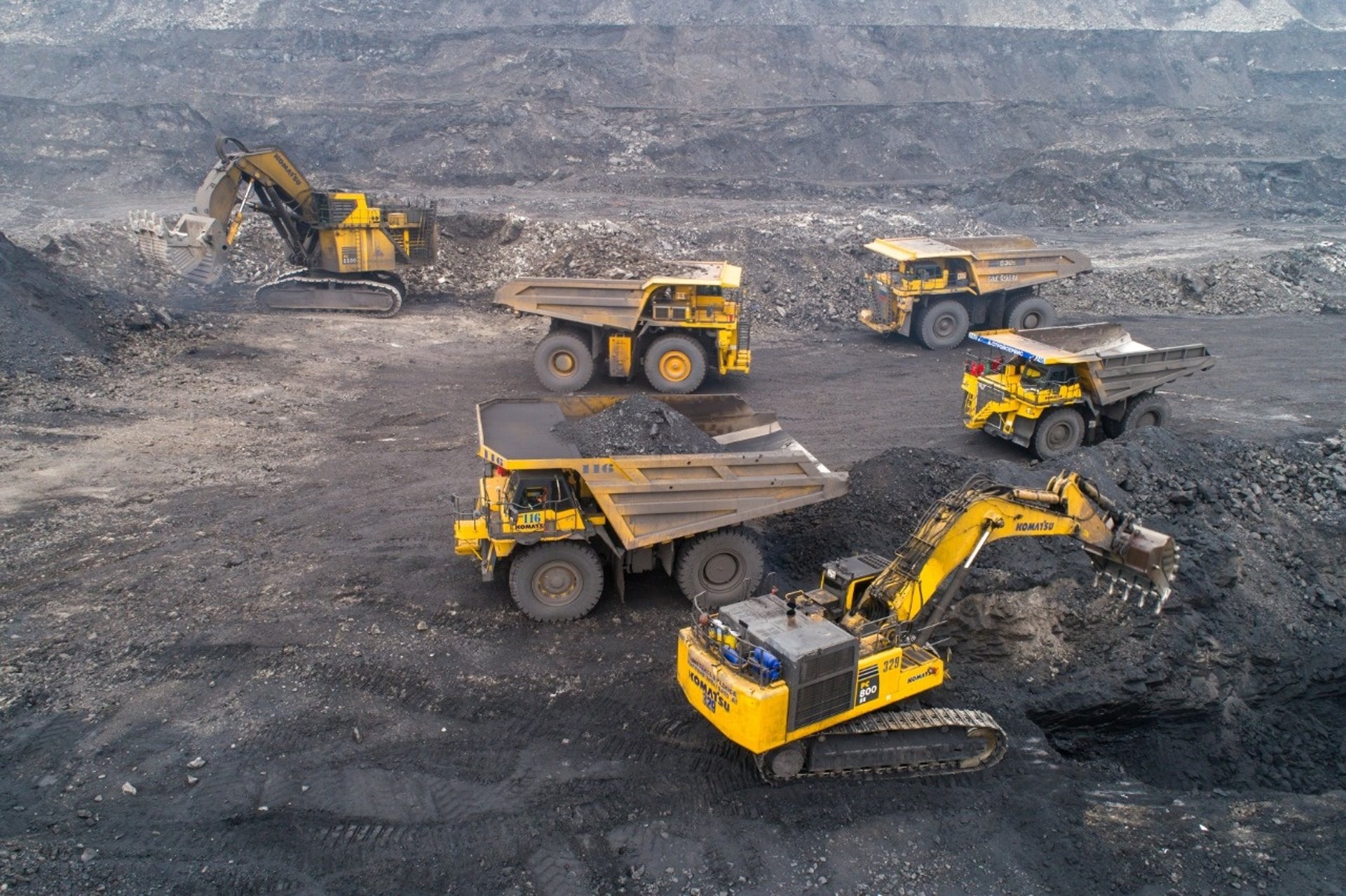

Tambang Terbuka (Surface Mining)

Di tambang batubara Kalimantan atau tambang emas Papua, kabel H07RN-F digunakan untuk:

• Kabel feeding excavator dan dragline

• Sistem kelistrikan conveyor belt

• Power supply untuk crushing plant

• Instalasi lighting di pit tambang

Kondisi lingkungan tambang terbuka sangat menantang dengan paparan debu, hujan, sinar UV intens, dan perubahan suhu ekstrem. Kabel H07RN-F terbukti mampu beroperasi reliabel dalam kondisi ini.

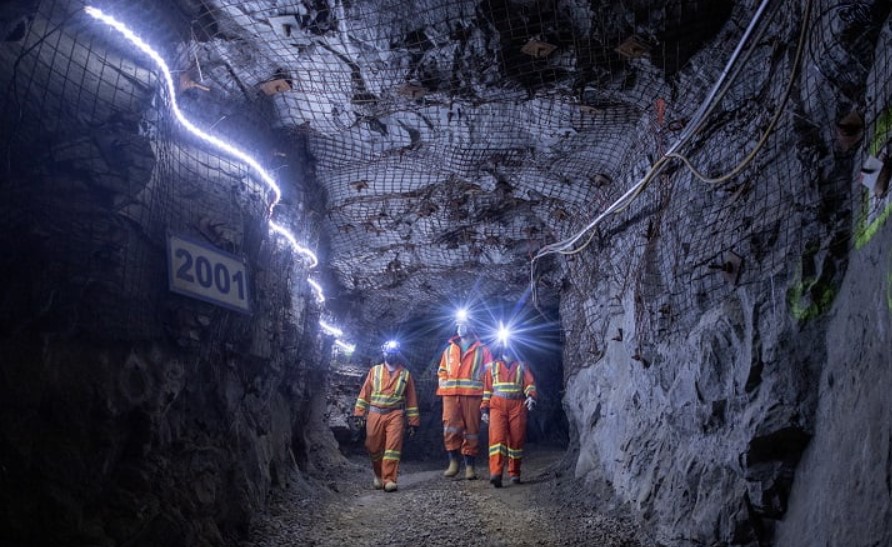

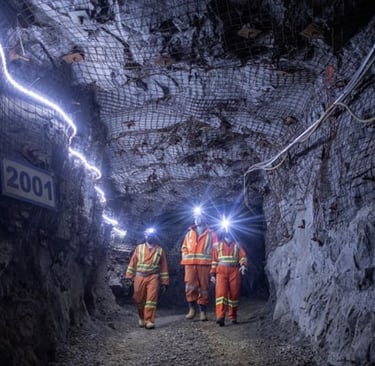

Tambang Bawah Tanah (Underground Mining)

Untuk operasi tambang bawah tanah, kabel H07RN-F digunakan dalam:

• Sistem ventilasi

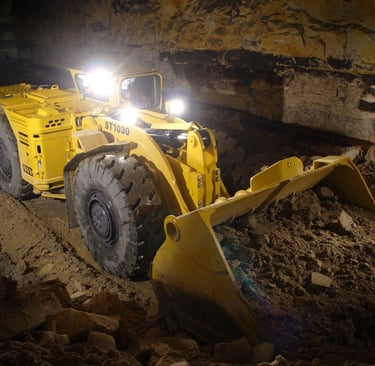

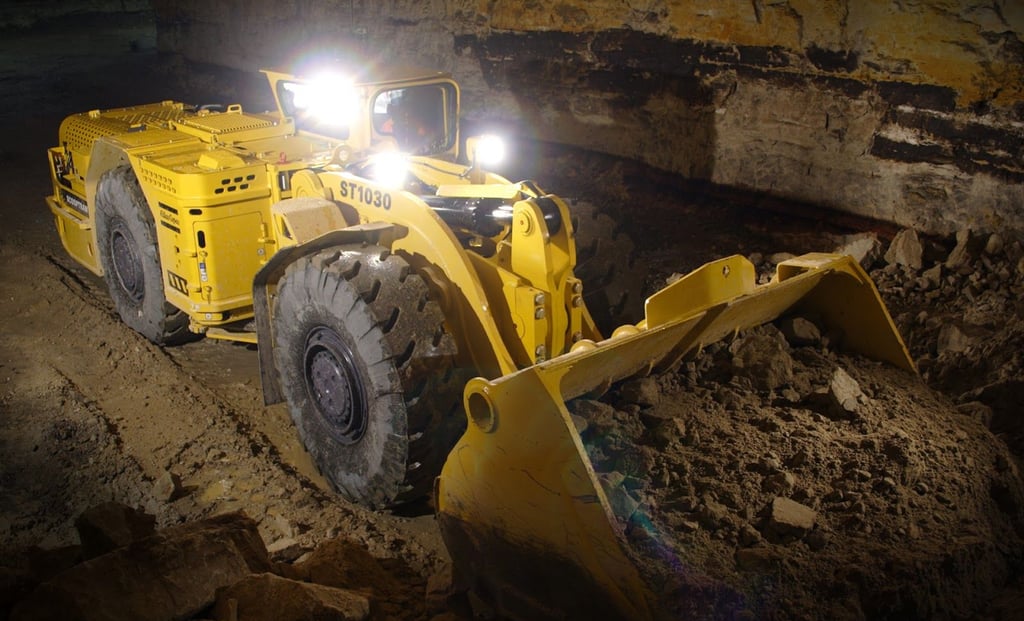

• Kabel trailing untuk load haul dump (LHD)

• Power supply untuk pompa dewatering

• Instalasi penerangan permanen dan portable

Kondisi underground dengan kelembaban tinggi dan paparan chemical dari groundwater membutuhkan kabel dengan ketahanan kimia superior seperti H07RN-F.

Sektor Konstruksi dan Infrastruktur

Proyek Ibu Kota Nusantara (IKN)

Dalam pembangunan IKN, kabel H07RN-F digunakan untuk:

• Temporary power selama konstruksi

• Kabel feeding untuk tower crane

• Sistem kelistrikan batching plant

• Power supply untuk concrete pump

Proyek LRT dan MRT

Untuk proyek transportasi massal di Jakarta dan kota besar lainnya:

• Power supply untuk tunnel boring machine (TBM)

• Kabel feeding sistem konstruksi elevated track

• Instalasi listrik temporary di station

Industri Oil & Gas

Offshore Platform

Di platform lepas pantai seperti di Selat Malaka atau Laut Natuna:

• Kabel deck equipment

• Power supply untuk drilling rig

• Sistem kelistrikan crane dan winch

• Emergency power systems

Lingkungan offshore dengan paparan salt spray dan kondisi weather ekstrem membutuhkan kabel dengan ketahanan korosi tinggi seperti H07RN-F.

Onshore Processing

Di kilang minyak dan pabrik petrokimia:

• Kabel untuk equipment mobile

• Power supply sistem maintenance

• Temporary installation selama turnaround

• Emergency lighting systems

Industri Manufaktur

Pabrik Semen

Di pabrik semen seperti di Cilacap atau Gresik:

• Kabel untuk mobile equipment

• Power supply untuk maintenance equipment

• Sistem handling material

• Kabel trailing untuk overhead crane

Industri Baja

Di industri baja terintegrasi:

• Kabel feeding untuk ladle crane

• Power supply untuk mobile equipment di steel plant

• Sistem handling hot metal

• Emergency power untuk critical equipment

Panduan Instalasi dan Best Practices

Persiapan Instalasi

Site Survey

Sebelum instalasi, lakukan survey komprehensif untuk mengidentifikasi:

• Kondisi lingkungan (suhu, kelembaban, chemical exposure)

• Jalur kabel dan potential hazards

• Kebutuhan support dan protection

• Accessibility untuk maintenance

Material Preparation

Pastikan kabel disimpan dalam kondisi optimal:

• Suhu penyimpanan 5-40°C

• Kelembaban relatif <80%

• Hindari paparan langsung sinar matahari

• Gunakan drum reel yang appropriate

Teknik Instalasi Proper

Cable Pulling

Untuk instalasi kabel H07RN-F:

• Gunakan pulling compound yang compatible dengan neoprene

• Tensile stress maksimal 70% dari breaking strength

• Kecepatan pulling maksimal 15 m/menit

• Monitor suhu kabel selama pulling

Bending dan Routing

Patuhi spesifikasi radius tekuk minimum:

• Gunakan cable tray dengan radius sesuai standar

• Hindari sharp bends atau kinking

• Berikan support adequate di vertical runs

• Pertimbangkan thermal expansion pada long runs

Termination dan Splicing

• Gunakan accessories yang compatible dengan neoprene jacket

• Strip insulation dengan tool yang appropriate

• Pastikan tidak ada nick atau damage pada conductor

• Aplikasikan joint compound sesuai manufacturer recommendation

Sistem Protection

Mechanical Protection

Berikan protection tambahan pada area dengan risiko mechanical damage:

• Cable guards di crossing areas

• Conduit atau trunking di high traffic zones

• Burial depth minimum 600mm untuk underground installation

• Warning tape 300mm di atas buried cable

Environmental Protection

• UV protection untuk outdoor installation

• Chemical resistant coating di area chemical exposure

• Proper drainage untuk wet areas

• Corrosion protection untuk metal support

Maintenance dan Troubleshooting

Program Maintenance Preventif

Inspeksi Visual Regular

Lakukan inspeksi visual setiap 3-6 bulan:

• Kondisi jacket untuk signs of cracking atau abrasion

• Kabel termination untuk overheating atau loosening

• Cable support untuk proper alignment

• Environmental condition yang mungkin berubah

Electrical Testing

Testing elektrik annual meliputi:

• Insulation resistance (min 1 MΩ per km)

• Conductor continuity

• Earth continuity untuk cable dengan earth core

• High voltage testing sesuai standar

Thermal Monitoring

Gunakan thermal imaging untuk:

• Deteksi hot spots di termination

• Monitoring current loading

• Identifikasi potential problem areas

• Verification proper heat dissipation

Common Problems dan Solutions

Jacket Cracking

Penyebab dan solusi:

• Ozone exposure: gunakan anti-ozonant compounds

• UV degradation: aplikasikan UV resistant coating

• Mechanical stress: review installation dan support

• Chemical attack: identifikasi dan eliminasi chemical source

Conductor Damage

Signs dan preventive measures:

• Increased resistance: monitor loading dan connections

• Intermittent faults: check untuk micro-cracks dari excessive bending

• Corrosion: ensure proper sealing di wet environments

• Overheating: verify current rating dan ambient conditions

Perbandingan dengan Alternatif Kabel

H07RN-F vs PVC Cable

Parameter H07RN-F PVC Standard Rentang Suhu -25°C to +90°C +5°C to +70°C Fleksibilitas Superior (Class 5) Limited (Class 2) Chemical Resistance Excellent Poor to Fair UV Resistance Excellent Poor Abrasion Resistance Superior Fair Cost Higher Lower Lifespan 20-25 years 10-15 years

H07RN-F vs XLPE Cable

XLPE memiliki keunggulan dalam hal:

• Current carrying capacity lebih tinggi

• Thermal performance superior untuk continuous high loading

• Lower dielectric losses

Namun H07RN-F unggul dalam:

• Fleksibilitas untuk mobile applications

• Chemical dan abrasion resistance

• Ease of installation dan maintenance

H07RN-F vs Armoured Cable

Armoured cable memberikan:

• Superior mechanical protection

• Suitable untuk direct burial tanpa conduit

• Protection terhadap rodent attack

H07RN-F lebih cocok untuk:

• Applications yang membutuhkan fleksibilitas tinggi

• Instalasi dengan frequent repositioning

• Environments dengan chemical exposure

Case Study: Implementasi di Proyek Besar Indonesia

Proyek Smelter Nikel Sulawesi

PT Vale Indonesia menggunakan kabel H07RN-F dalam modernisasi smelter nikel di Sorowako. Aplikasi meliputi:

Challenges:

• Suhu ambient hingga 45°C

• Paparan nickel dust dan chemical processing

• Kebutuhan fleksibilitas untuk mobile equipment

• Reliability requirement 99.5% uptime

Solution:

• H07RN-F 4-core untuk mobile equipment feeding

• Special UV-resistant compound untuk outdoor installation

• Enhanced earthing system untuk safety

• Comprehensive maintenance program

Results:

• Zero cable-related downtime dalam 2 tahun operasi

• Reduced maintenance costs 30% vs previous PVC installation

• Improved safety performance

• Enhanced operational flexibility

Pembangunan Jembatan Suramadu Phase II

Dalam project expansion jembatan Suramadu, kabel H07RN-F digunakan untuk:

Applications:

• Temporary power selama construction

• Kabel feeding untuk bridge crane

• Power supply untuk concrete pump

• Lighting sistem untuk night construction

Environmental Challenges:

• High humidity dari Madura Strait

• Salt spray corrosion

• Extreme wind loading

• Temperature variation -5°C hingga +40°C

Performance: Kabel H07RN-F menunjukkan excellent performance dengan zero failures selama 18 bulan construction period.

Kesimpulan dan Rekomendasi

Kabel H07RN-F neoprene terbukti menjadi solusi optimal untuk aplikasi industri berat di Indonesia. Dengan kombinasi fleksibilitas superior, ketahanan kimia luar biasa, dan durabilitas mekanis tinggi, kabel ini memberikan value proposition yang strong untuk berbagai sektor industri.

Key Takeaways:

1. Performance Superior: Rentang suhu operasional luas dan ketahanan lingkungan excellent memungkinkan aplikasi di conditions paling challenging

2. Cost Effectiveness: Meskipun initial cost lebih tinggi, total cost of ownership lebih rendah karena reduced maintenance dan extended service life

3. Safety Enhancement: Compliance dengan international standards dan superior electrical properties meningkatkan overall system safety

4. Operational Flexibility: High flexibility memungkinkan easy installation dan repositioning untuk mobile applications

Rekomendasi untuk Implementasi:

• Lakukan proper engineering evaluation untuk menentukan kesesuaian aplikasi

• Pastikan procurement dari manufacturer terpercaya dengan sertifikasi international

• Implementasikan comprehensive installation procedures sesuai best practices

• Develop maintenance program yang adequate untuk maximize service life

• Consider lifecycle cost dalam economic evaluation

Dengan pertumbuhan sektor industri Indonesia yang terus akselerasi, kebutuhan akan infrastructure kelistrikan yang reliable semakin critical. Kabel H07RN-F neoprene memberikan foundation yang solid untuk mendukung ambisi Indonesia menjadi economic powerhouse di region Asia Tenggara.

Investasi dalam quality cable infrastructure hari ini akan memberikan return yang significant dalam bentuk reduced downtime, enhanced safety, dan improved operational efficiency di tahun-tahun mendatang. H07RN-F bukan hanya pilihan teknis yang superior, tetapi juga strategic investment untuk sustainable industrial growth Indonesia.

About the Author

Senior Electrical Engineer/15+ Years experience in Mining Industries

Ms. Li Wang holds a Bachelor’s degree in Electrical Engineering and is a Senior Electrical Engineer and Cable Installation Technical Consultant with over fifteen years of practical experience in cable systems. She has held positions at multiple mining companies in Australia and Indonesia, where she was deeply engaged in the initial design, installation, and on-site maintenance of high-voltage cable systems in industrial environments. With a strong theoretical foundation and extensive hands-on engineering experience, Ms. Wang excels in developing solutions for complex electrical systems and providing on-site technical guidance. She is dedicated to advancing safe, efficient, and reliable standards for cable applications.

Li.wang
