Kabel Fotovoltaik H1Z2Z2-K 1000V/1500V LSZH Tahan Air & Tahan Api untuk Sistem Panel Surya
Kabel Surya Fotovoltaik H1Z2Z2-K
APLIKASI
Kabel surya standar Eropa yang telah diperbarui dan diharmonisasi (H1Z2Z2-K), dirancang untuk interkoneksi dalam sistem fotovoltaik seperti rangkaian panel surya.
Cocok untuk instalasi tetap (fixed installation), baik di dalam maupun di luar ruangan, dipasang di dalam pipa pelindung (conduit) atau sistem kabel.
Telah melalui uji ketahanan benturan dan sesuai untuk penanaman langsung di dalam tanah (direct burial).
Direkomendasikan untuk instalasi di area dengan risiko kebakaran, emisi asap, dan gas beracun yang dapat membahayakan keselamatan manusia serta peralatan.
Tahan air hingga kelas AD8.

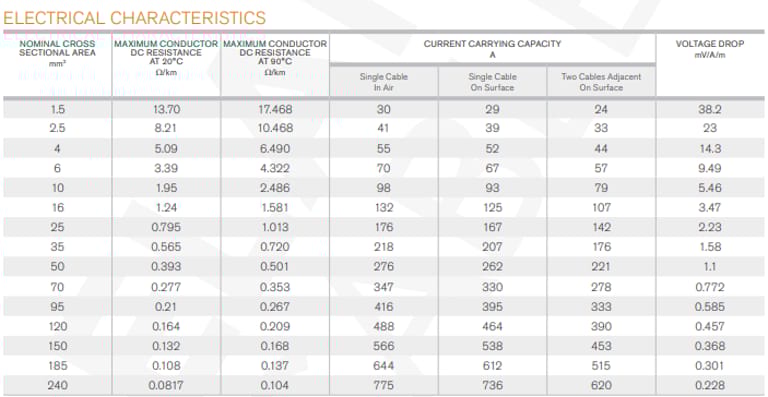

KARAKTERISTIK
Tegangan Nominal (Uo/U)
AC: 1000/1000 V
DC: 1500/1500 V
Tegangan Maksimum (Umax)
1800 V
Tegangan Uji
6,5 kV AC
Rentang Suhu Operasi
Instalasi tetap: -40°C hingga +90°C
Radius Tekuk Minimum
5 × diameter luar kabel
Suhu Maksimum Konduktor
+120°C (selama 20.000 jam)
KONSTRUKSI
Konduktor
Konduktor tembaga fleksibel berlapis timah, Kelas 5
Isolasi
Senyawa silang (cross-linked) bebas halogen
Selubung (Sheath)
Senyawa silang bebas halogen, tahan rambat api (flame retardant)
Warna Selubung
Hitam
Warna lain tersedia atas permintaan
STANDAR
EN 50618
TÜV 2 PfG 1169/08.2007
EN 50288-3-7
EN 60068-2-78
EN 50395
Tahan Rambat Api
IEC/EN 60332-1-2
Low Smoke Zero Halogen (LSZH)
IEC/EN 60754-1/2
IEC/EN 61034-1/2
EN 50267-2-2
Tahan Ozon & UV
EN 60811-403
EN 50396
EN ISO 4892-1/3
Tahan Air
Kelas AD8

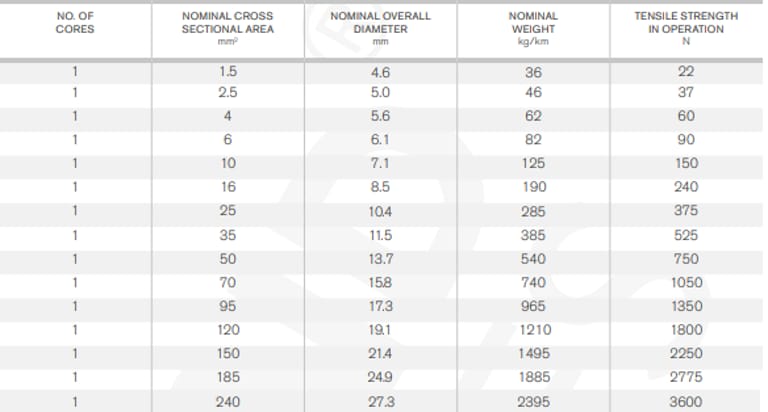

DIMENSI MEKANIS
Indonesia sedang mengalami pertumbuhan pesat dalam penggunaan energi surya (solar PV), baik untuk PLTS atap rumah tangga、industri、perkebunan、hingga pembangkit skala besar. Namun, banyak pengguna masih fokus pada panel dan inverter, sementara kabel fotovoltaik sering diabaikan.
Padahal, Kabel Fotovoltaik H1Z2Z2-K 1000V/1500V LSZH adalah komponen krusial yang menentukan keamanan, efisiensi, dan umur sistem panel surya.
Apa Itu Kabel Fotovoltaik H1Z2Z2-K dan Apa Bedanya dengan Kabel Listrik Biasa?
Kabel H1Z2Z2-K adalah kabel standar Eropa terbaru (EN 50618) yang dirancang khusus untuk interkoneksi sistem fotovoltaik, seperti:
Panel surya ke combiner box
Combiner box ke inverter
Sistem DC bertegangan tinggi hingga 1500V DC
Berbeda dengan kabel listrik konvensional, kabel ini dirancang untuk:
Tegangan DC tinggi
Paparan sinar UV jangka panjang
Lingkungan luar ruang (outdoor)
Risiko kebakaran dan asap beracun
Mengapa Kabel H1Z2Z2-K Cocok untuk Kondisi Iklim Indonesia?
Indonesia memiliki tantangan lingkungan yang unik:
Suhu tinggi sepanjang tahun
Curah hujan dan kelembapan ekstrem
Paparan UV yang kuat
Instalasi outdoor dan atap logam
Kabel H1Z2Z2-K dirancang untuk menghadapi kondisi tersebut karena:
Tahan suhu -40°C hingga +90°C
Tahan air level AD8 (cocok untuk genangan dan kelembapan tinggi)
Tahan UV dan ozon
LSZH (Low Smoke Zero Halogen) untuk keselamatan manusia
Bagaimana Struktur dan Konstruksi Kabel H1Z2Z2-K?
Apa Material Konduktor yang Digunakan?
Kabel ini menggunakan:
Konduktor tembaga berlapis timah (tinned copper)
Kelas 5 fleksibel
Keunggulan:
Konduktivitas tinggi
Tahan korosi di lingkungan lembap dan pesisir
Fleksibel untuk instalasi panel surya yang rapat
Apa Fungsi Isolasi Halogen-Free Cross-Linked?
Isolasi dibuat dari halogen-free cross-linked compound, yang:
Tahan panas tinggi
Tidak meleleh saat terjadi overload
Mengurangi risiko korsleting
Mengapa Sheath LSZH Sangat Penting untuk Sistem PV?
Lapisan luar (sheath) kabel:
Halogen-free
Flame retardant (IEC/EN 60332-1-2)
Manfaat utama:
Asap sangat rendah saat terbakar
Tidak menghasilkan gas beracun
Melindungi peralatan dan manusia saat kebakaran
Di Mana Kabel H1Z2Z2-K Digunakan dalam Sistem Panel Surya?
Apakah Kabel Ini Cocok untuk Instalasi Dalam dan Luar Ruangan?
Ya. Kabel ini cocok untuk:
Instalasi tetap (fixed installation)
Dalam conduit
Outdoor terbuka
Direct burial (ditanam langsung di tanah)
Apakah Kabel Ini Digunakan untuk PLTS Atap?
Sangat cocok untuk:
PLTS rumah
PLTS komersial
Gedung perkantoran
Gudang industri
Penggunaan Kabel H1Z2Z2-K di Indonesia
Bagaimana Penerapannya di PLTS Atap Pabrik Jawa Barat?
Sebuah pabrik manufaktur di Jawa Barat memasang PLTS atap 1 MWp dengan sistem 1500V DC.
Tantangan:
Atap logam panas
Kelembapan tinggi
Risiko kebakaran
Solusi:
Menggunakan kabel H1Z2Z2-K 6 mm² dan 10 mm²
LSZH untuk area kerja karyawan
Tahan UV dan suhu tinggi
Hasil:
Sistem stabil >3 tahun
Tidak ada degradasi isolasi
Perawatan minimal
Bagaimana Perbandingan H1Z2Z2-K dengan Kabel PV Lain?
Tabel Perbandingan Kabel PV
Parameter | H1Z2Z2-K | PV1-F Lama | Kabel Listrik Biasa |
|---|---|---|---|
Tegangan DC | 1500V | 1000V | Tidak cocok |
LSZH | Ya | Tidak selalu | Tidak |
Tahan UV | Ya | Terbatas | Tidak |
Standar Internasional | EN 50618 | EN 50525 | Umum |
Umur pakai | >25 tahun | ±15 tahun | Pendek |
FAQ – Pertanyaan Umum tentang Kabel H1Z2Z2-K
Apakah kabel H1Z2Z2-K wajib untuk sistem panel surya?
Tidak wajib, tetapi sangat direkomendasikan untuk keamanan dan kepatuhan standar internasional.
Apakah kabel ini tahan api?
Ya, flame retardant dan LSZH, aman untuk area berisiko kebakaran.
Apakah bisa digunakan di daerah pesisir?
Ya, konduktor tinned copper sangat tahan korosi.
Berapa umur pakai kabel ini?
Dirancang untuk >25 tahun, seumur dengan panel surya.
Mengapa Memilih Kabel H1Z2Z2-K untuk Proyek PLTS Anda?
Karena kabel ini menawarkan:
Keamanan maksimal
Efisiensi listrik tinggi
Kepatuhan standar global
Performa jangka panjang di iklim tropis
