Kabel Fleksibel Type AS/NZS 440 dengan Screening Semi-Konduktif untuk Aplikasi Trailing dan Reeling di Industri Pertambangan Indonesia

Pendahuluan

Industri pertambangan Indonesia, sebagai salah satu pilar utama perekonomian nasional, menghadapi tantangan besar dalam mengoperasikan alat berat di lingkungan yang ekstrem. Dari tambang batubara di Kalimantan hingga tambang nikel di Sulawesi, setiap operasi memerlukan pasokan daya yang stabil dan andal untuk menjaga produktivitas. Di sinilah peran krusial kabel penambangan menjadi sangat penting.

Kabel AS/NZS Type 440 Flexible Mining Trailing Semi-Conductive Screened Rubber Cable hadir sebagai solusi inovatif untuk memenuhi kebutuhan pasokan daya alat berat dengan rentang tegangan 1.1 hingga 22 kV. Sebagai kabel karet fleksibel yang dirancang khusus untuk aplikasi trailing dan reeling, Type 440 menawarkan kombinasi sempurna antara fleksibilitas tinggi, ketahanan mekanik superior, dan teknologi screening semi-konduktif yang canggih.

Artikel ini akan mengupas tuntas teknologi kabel Type 440, mulai dari konstruksi berlapis yang kompleks hingga implementasinya di lapangan. Dengan memahami karakteristik teknis seperti konduktor tembaga anil berlapis timah (stranded tinned annealed copper conductor) dan screening semi-konduktif, para profesional pertambangan dapat membuat keputusan investasi yang tepat untuk operasi mereka.

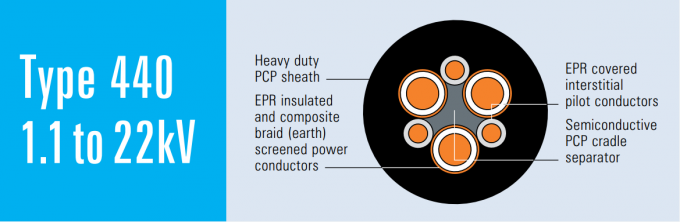

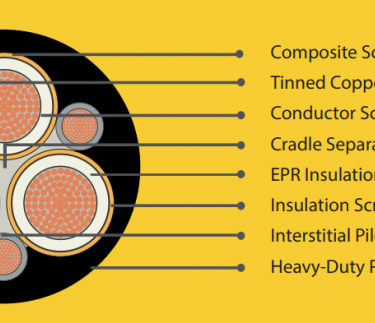

Struktur dan Konstruksi Kabel Type 440

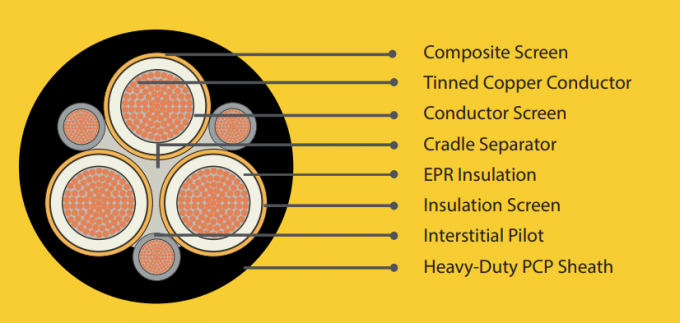

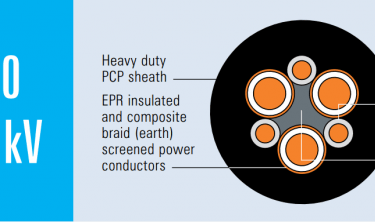

Anatomi Berlapis Kabel Penambangan Modern

Kabel Type 440 memiliki konstruksi berlapis yang sangat kompleks, dirancang untuk memberikan perlindungan maksimal terhadap kondisi operasional yang ekstrem. Mari kita bedah setiap lapisan dari dalam ke luar:

Konduktor Utama: Inti kabel terdiri dari tiga konduktor utama yang terbuat dari tembaga anil berlapis timah yang fleksibel dan terpilin (stranded tinned annealed copper conductor). Struktur terpilin ini memberikan fleksibilitas superior sambil mempertahankan konduktivitas listrik yang optimal. Lapisan timah pada tembaga berfungsi sebagai perlindungan terhadap korosi dan oksidasi.

Screening Konduktor: Untuk kabel dengan rating tegangan 3.3/3.3 kV ke atas, ditambahkan lapisan senyawa semi-konduktif (semiconductive compound) yang menyelimuti setiap konduktor. Lapisan ini berfungsi menghomogenkan medan listrik di sekitar konduktor, mengurangi stress konsentrasi yang dapat menyebabkan breakdown isolasi.

Isolasi EPR: Setiap konduktor dibungkus dengan Ethylene Propylene Rubber (EPR), material isolasi premium yang menawarkan ketahanan terhadap panas, ozon, dan degradasi mekanik. EPR dipilih karena sifat dielektriknya yang stabil pada berbagai suhu operasional.

Screening Isolasi: Di atas isolasi EPR, terdapat lapisan elastomer semi-konduktif yang berfungsi sebagai screening isolasi. Lapisan ini membantu mendistribusikan medan listrik secara merata dan menyediakan jalur impedansi rendah untuk arus kapasitif.

Screening Komposit (Konduktor Bumi): Lapisan perlindungan utama berupa anyaman tembaga anil berlapis timah yang diinterwoven dengan benang poliester (tinned annealed copper braiding interwoven with polyester yarn). Konstruksi hybrid ini memberikan kekuatan mekanik sekaligus kontinuitas listrik untuk sistem grounding.

Pemisah Cradle: Di tengah kabel terdapat cradle separator dari Polychloroprene (PCP) semi-konduktif yang mendukung dan melindungi inti daya (central semiconductive cradle). Komponen ini menjaga geometri kabel tetap stabil meski mengalami tekukan berulang.

Pilot Interstitial: Tiga konduktor pilot interstitial dari tembaga berlapis EPR tersebar di antara konduktor utama. Konduktor pilot ini berfungsi untuk pemantauan, kontrol, dan deteksi dini kerusakan kabel melalui sistem monitoring kontinyu.

Selubung Luar: Lapisan terluar berupa selubung PCP tugas berat (heavy duty PCP sheath) yang memberikan perlindungan ultimate terhadap abrasi, bahan kimia, UV, dan kondisi cuaca ekstrem. Tersedia juga opsi selubung CPE/CSP untuk ketahanan kimia yang lebih tinggi.

Teknologi Screening Semi-Konduktif: Keunggulan Teknis

Screening semi-konduktif merupakan teknologi kunci yang membedakan kabel Type 440 dari kabel konvensional. Sistem ini bekerja dengan prinsip kontrol medan listrik melalui lapisan material yang memiliki resistivitas terkontrol.

Keunggulan utama screening semi-konduktif meliputi:

• Reduksi Interferensi Elektromagnetik: Minimalisasi EMI yang dapat mengganggu sistem elektronik sensitif

• Stabilitas Dielektrik: Mencegah partial discharge dan corona yang dapat merusak isolasi

• Deteksi Fault: Memungkinkan monitoring kondisi kabel secara real-time

• Keamanan Operasional: Mengurangi risiko kejut listrik dan kebakaran

Spesifikasi Teknis Komprehensif

Klasifikasi Berdasarkan Tegangan

Kabel Type 440 tersedia dalam lima kelas tegangan utama:

Type 440.1 (1.1 kV): Untuk aplikasi tegangan rendah dengan luas penampang konduktor 6-300 mm². Cocok untuk peralatan auxiliary dan sistem kontrol.

Type 440.3 (3.3 kV): Standar untuk sebagian besar aplikasi penambangan dengan screening semi-konduktif penuh. Luas konduktor 16-300 mm².

Type 440.6 (6.6 kV): Untuk aplikasi medium voltage dengan isolasi EPR yang lebih tebal (5.0 mm). Ideal untuk dragline dan shovel berkapasitas besar.

Type 440.11 (11 kV): High voltage application dengan ketebalan isolasi hingga 7.6 mm. Digunakan untuk conveyor jarak jauh dan sistem distribusi utama.

Type 440.22 (22 kV): Ultra-high voltage untuk aplikasi khusus dengan ketebalan isolasi maksimal 10.5 mm.

Parameter Teknis Kritikal

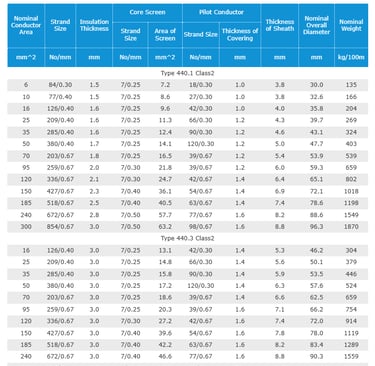

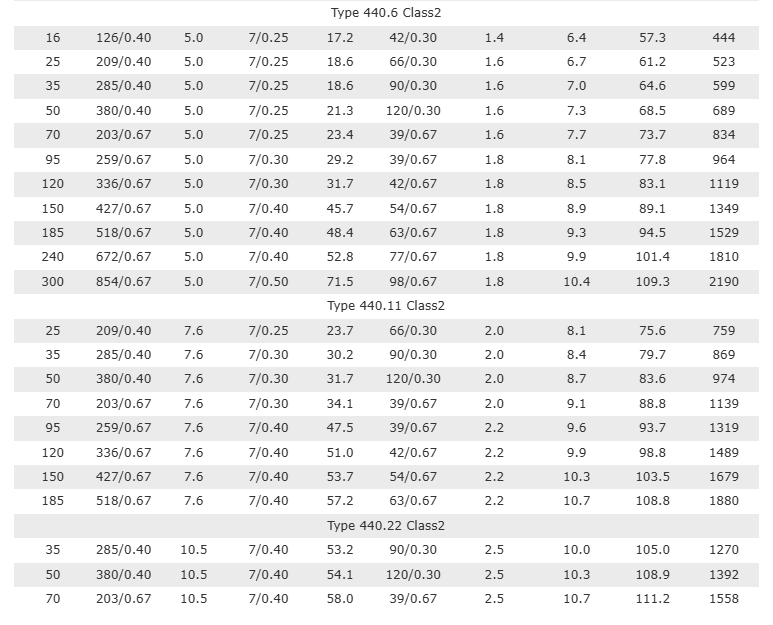

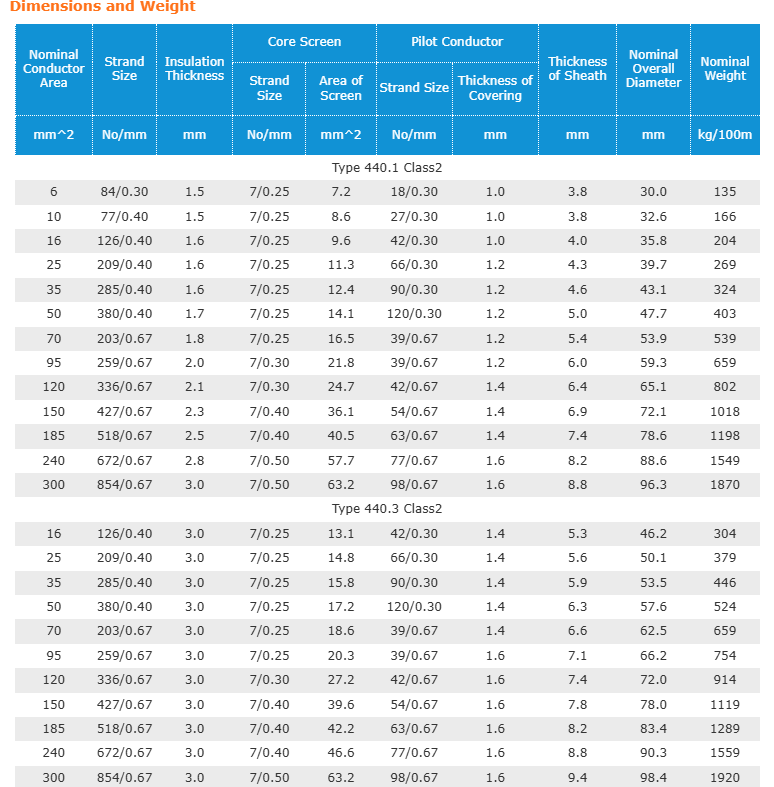

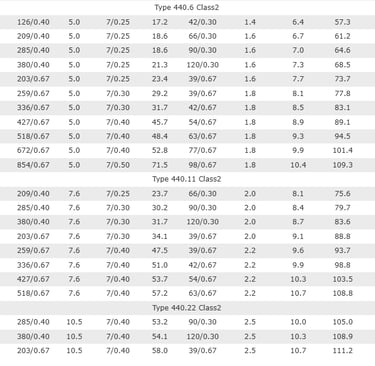

Dimensi dan Berat Operasional:

• Diameter keseluruhan: 30.0-111.2 mm

• Berat nominal: 135-2190 kg/100m

• Luas penampang konduktor: 6-300 mm²

• Ketebalan selubung: 3.8-10.7 mm

Karakteristik Listrik:

• Resistansi konduktor pada 20°C: Sesuai standar AS/NZS 1125

• Kapasitansi: Bervariasi berdasarkan konstruksi dan tegangan

• Kuat hantar arus: Dihitung berdasarkan kondisi instalasi dan suhu ambient

Spesifikasi Mekanik:

• Radius tekuk minimum: 6× diameter kabel (instalasi statis)

• Kekuatan tarik: Ditentukan oleh screening komposit

• Ketahanan abrasi: Tinggi berkat selubung PCP tugas berat

Keunggulan Kompetitif Kabel Type 440

Fleksibilitas Tanpa Kompromi

Keunggulan utama Type 440 terletak pada fleksibilitas luar biasa yang tidak mengorbankan ketahanan mekanik. Konstruksi konduktor terpilin dan selubung yang optimal memungkinkan kabel menahan hingga jutaan siklus tekuk tanpa degradasi performa.

Studi kasus di tambang batubara Muara Teweh, Kalimantan Tengah, menunjukkan bahwa dragline menggunakan kabel Type 440 mengalami penurunan downtime hingga 35% dibandingkan kabel konvensional. Hal ini disebabkan oleh ketahanan superior terhadap stress mekanik berulang.

Teknologi Screening Terintegrasi

Sistem screening semi-konduktif Type 440 memberikan stabilitas listrik yang konsisten. Monitoring di tambang nikel PT Vale Indonesia Sorowako menunjukkan pengurangan partial discharge hingga 70% dibandingkan kabel tanpa screening, yang berkontribusi pada perpanjangan umur pakai isolasi.

Adaptasi Lingkungan Ekstrem

Selubung PCP tugas berat telah terbukti dalam berbagai kondisi ekstrem Indonesia:

• Kelembaban Tinggi: Tahan 100% RH pada suhu 40°C

• Paparan Kimia: Resisten terhadap oli, bahan bakar, dan larutan garam

• Suhu Operasional: -25°C hingga +90°C berkelanjutan

• Abrasi: Skor ketahanan 8/10 berdasarkan standar ASTM

Perbandingan dengan Tipe Lain

vs Type 441: Type 440 unggul dalam fleksibilitas (30% lebih fleksibel) sedangkan Type 441 lebih fokus pada ketahanan abrasi maksimal.

vs Type 455: Type 440 menawarkan screening semi-konduktif yang tidak dimiliki Type 455, memberikan keamanan listrik superior.

vs Kabel Konvensional: Umur pakai 2-3× lebih panjang dengan total cost of ownership 25% lebih rendah.

Aplikasi dan Skenario Penggunaan

Trailing dan Reeling Applications

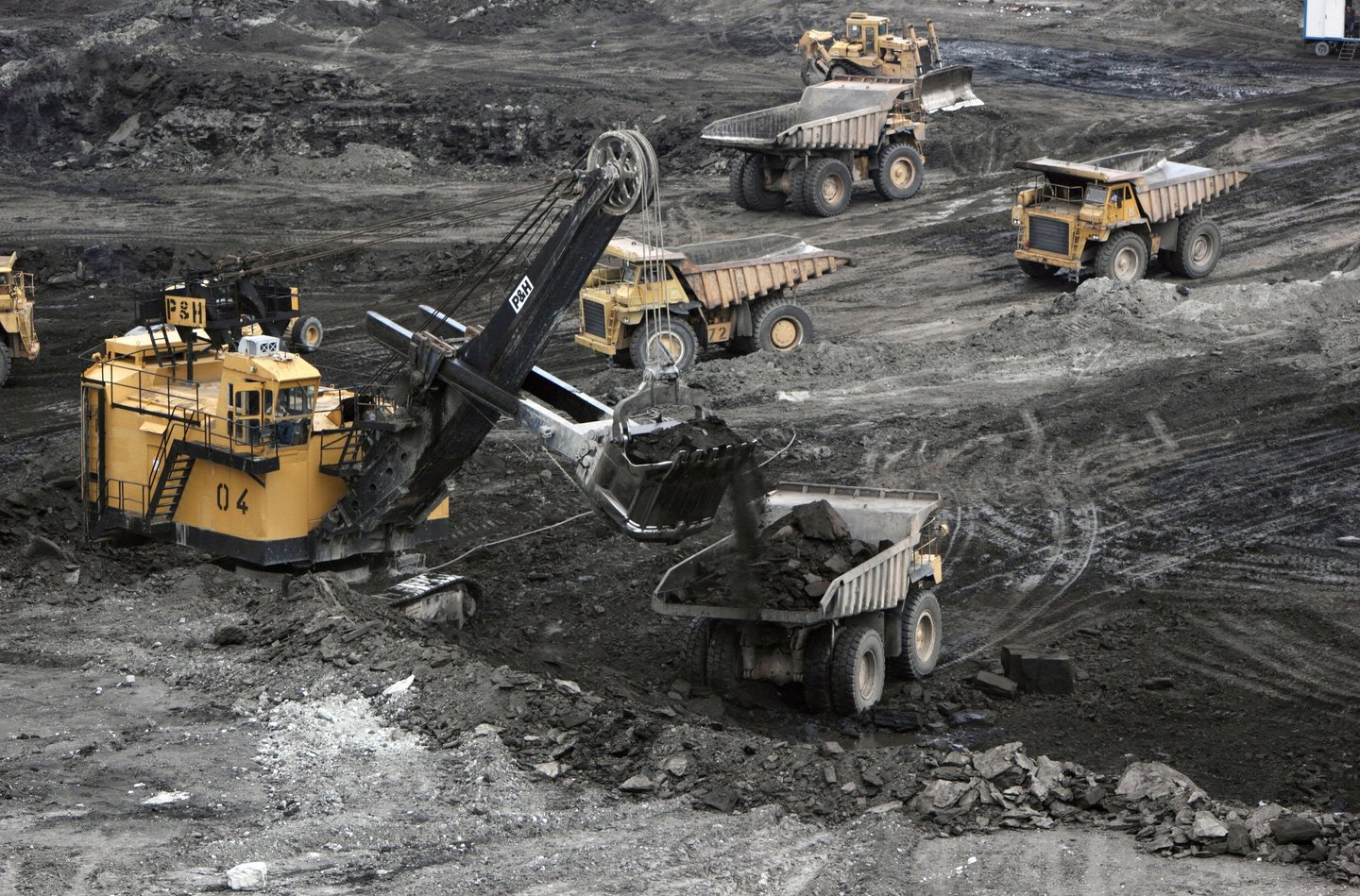

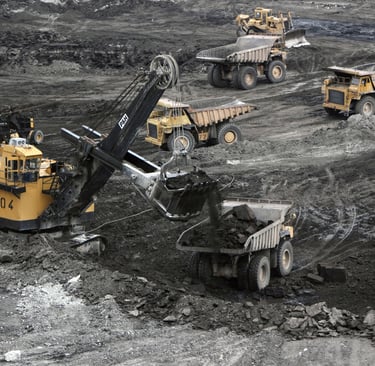

Dragline Operations: Di tambang batubara Sangatta, Kalimantan Timur, dragline Bucyrus 8750 menggunakan kabel Type 440 sepanjang 1,200 meter untuk operasi 24/7. Fleksibilitas tinggi memungkinkan pergerakan smooth tanpa stress konsentrasi.

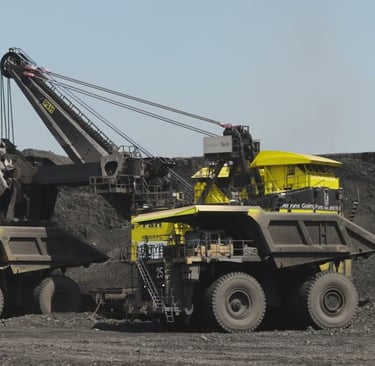

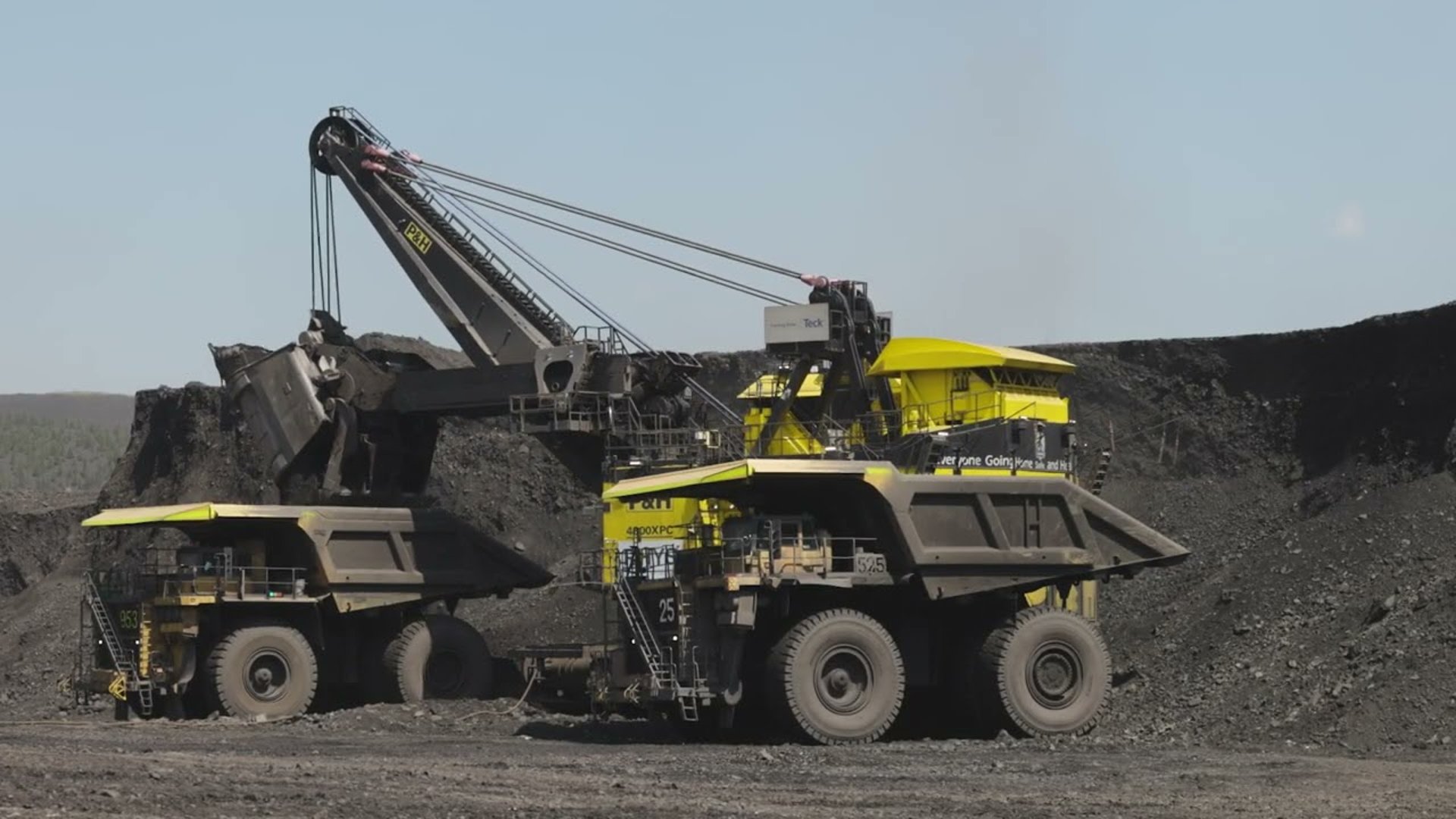

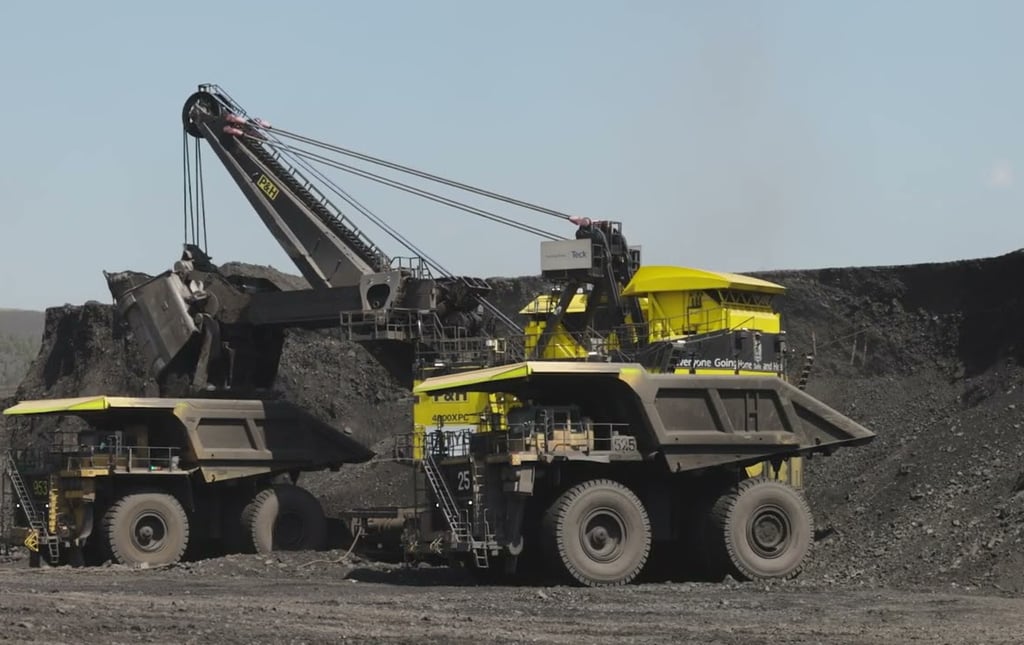

Electric Shovel: Tambang tembaga Grasberg mengimplementasikan Type 440 pada fleet electric shovel P&H 4100XPC, menghasilkan peningkatan availability hingga 8% karena berkurangnya cable-related failures.

Conveyor Systems: Sistem conveyor overland sepanjang 15 km di tambang batubara Berau menggunakan Type 440 untuk distribusi daya, dengan maintenance interval yang diperpanjang dari 6 menjadi 18 bulan.

Underground Mining Applications

Longwall Mining: Di tambang bawah tanah Ombilin, Sumatera Barat, kabel Type 440 digunakan untuk longwall shearer dengan tekanan batuan tinggi. Screening semi-konduktif mencegah fault akibat deformasi geologi.

Continuous Miner: Operasi room-and-pillar menggunakan Type 440 untuk flexibility yang dibutuhkan dalam navigasi tunnel sempit dengan radius tekuk minimal.

Surface Mining Operations

Haul Road Lighting: Sistem penerangan jalan tambang menggunakan Type 440 untuk distribusi daya sepanjang 50 km dengan voltage drop minimal berkat konduktor berpenampang besar.

Crushing Plant: Instalasi mobile crusher menggunakan Type 440 untuk portabilitas tinggi dengan keandalan pasokan daya terjamin.

Standar Kepatuhan dan Regulasi

Standar Australia/New Zealand

Kabel Type 440 mematuhi serangkaian standar ketat:

AS/NZS 2802:2000: Standar komprehensif untuk kabel penambangan karet, mencakup persyaratan konstruksi, testing, dan performa.

AS/NZS 1125: Spesifikasi konduktor tembaga, memastikan kualitas dan konsistensi material konduktif.

AS/NZS 3808: Standar isolasi dan selubung, menetapkan parameter dielektrik dan mekanik.

AS/NZS 5000.1: Framework umum kabel listrik, memastikan interoperabilitas sistem.

Keunggulan Regulatory Compliance

Kepatuhan standar memberikan benefits tangible:

• Asuransi: Premium asuransi lebih rendah untuk equipment menggunakan kabel berstandar

• Liability: Perlindungan legal dalam investigasi kecelakaan

• Export Compliance: Memenuhi persyaratan ekspor batubara ke Australia

• Audit Readiness: Siap menghadapi audit safety dan environmental

Perbandingan Standar Internasional

Meskipun mengikuti standar AS/NZS, Type 440 juga kompatibel dengan:

• IEC 60502: Standar Eropa untuk kabel daya

• IEEE 383: Standar Amerika untuk kabel tahan api

• BS 7835: British Standard untuk kabel penambangan

Kompatibilitas multi-standar memungkinkan penggunaan dalam proyek joint venture internasional.

Panduan Instalasi dan Best Practices

Persiapan Instalasi

Site Survey: Lakukan survey komprehensif untuk menentukan routing optimal, mempertimbangkan radius tekuk minimum, ground clearance, dan potential hazards.

Cable Handling: Gunakan cable reel berkapasitas sesuai berat kabel. Untuk Type 440 berdiameter besar, diperlukan crane dengan kapasitas minimum 15 ton.

Environmental Assessment: Evaluasi kondisi lingkungan termasuk temperatur ekstrem, chemical exposure, dan mechanical stress yang mungkin dialami kabel.

Prosedur Instalasi

Unrolling: Lakukan unrolling dengan kecepatan maksimal 10 m/menit untuk mencegah overheating akibat flexing cepat. Gunakan cable pusher untuk instalasi horizontal panjang.

Radius Tekuk: Pertahankan radius tekuk minimum 6× diameter kabel untuk instalasi statis dan 10× untuk aplikasi dinamis. Gunakan cable guide untuk menjaga radius konsisten.

Termination: Aplikasikan heat shrink termination sesuai spesifikasi manufacturer. Pastikan screening continuity dengan menggunakan gland yang sesuai.

Grounding: Koneksikan screening komposit ke sistem grounding dengan resistansi maksimal 1 ohm. Gunakan grounding electrode sesuai AS/NZS 3000.

Commissioning dan Testing

Insulation Resistance: Test resistansi isolasi dengan megger 2500V DC selama 1 menit. Nilai minimum 1000 MΩ pada suhu 20°C.

High Voltage Test: Lakukan withstand test pada 2× tegangan kerja + 1000V selama 5 menit. Tidak boleh ada breakdown atau partial discharge.

Screening Continuity: Verifikasi kontinuitas screening dengan resistansi maksimal 1 ohm/km menggunakan micro-ohmmeter presisi tinggi.

Pilot Circuit Test: Test kontinuitas dan isolasi konduktor pilot untuk memastikan fungsi monitoring.

Program Maintenance dan Monitoring

Inspeksi Berkala

Visual Inspection: Lakukan inspeksi visual mingguan untuk mendeteksi:

• Abrasi atau cut pada selubung luar

• Deformasi atau kinking

• Korosi pada fitting dan termination

• Kontaminasi oli atau chemical

Thermal Survey: Gunakan thermal imaging bulanan untuk mendeteksi hot spot yang mengindikasikan loose connection atau overloading.

Mechanical Testing: Test tarik dan tekuk setiap 6 bulan untuk memastikan integritas mekanik terjaga.

Predictive Maintenance

Partial Discharge Monitoring: Implementasikan sistem monitoring online untuk mendeteksi degradasi isolasi sebelum terjadi failure. Target level PD < 10 pC.

Tan Delta Testing: Lakukan tan delta test annual untuk mengevaluasi kondisi isolasi. Nilai normal < 0.02 pada tegangan kerja.

Time Domain Reflectometry (TDR): Gunakan TDR untuk lokalisasi fault dan monitoring perubahan impedansi kabel.

Pilot Monitoring: Monitor konduktor pilot secara kontinyu untuk early warning system. Set alarm pada perubahan resistansi > 5%.

Troubleshooting Common Issues

Ground Fault: Isolasi lokasi fault menggunakan TDR, periksa termination dan mechanical damage pada area tersebut.

Overcurrent: Evaluasi load profile dan upgrade conductor size jika diperlukan. Periksa connection resistance pada termination.

Screening Failure: Test kontinuitas screening dan repair menggunakan screening repair kit yang compatible.

Mechanical Damage: Assess extent of damage dan lakukan repair sesuai manufacturer guideline atau replacement jika critical.

Rekomendasi Pemasangan dan Maintenance Optimal

Design Phase Considerations

Load Analysis: Lakukan comprehensive load analysis termasuk starting current, continuous rating, dan future expansion requirement. Safety factor minimum 25% untuk conductor sizing.

Environmental Mapping: Create detailed environmental map mencakup temperature profile, chemical exposure risk, dan mechanical stress points along cable route.

Support Structure: Design adequate support structure dengan spacing maksimal 10 meter untuk horizontal run dan 5 meter untuk vertical rise.

Installation Best Practices

Quality Control: Implement strict QC procedure termasuk:

• Incoming inspection untuk cable specification compliance

• Installation parameter monitoring (tension, bend radius, temperature)

• Termination quality verification menggunakan standardized checklist

Documentation: Maintain comprehensive installation record termasuk:

• Cable route mapping dengan GPS coordinates

• Joint location dan specification

• Test results dan commissioning data

• As-built drawing untuk future reference

Operational Guidelines

Load Management: Implement load management system untuk mencegah overloading:

• Real-time current monitoring dengan alarm setting

• Automatic load shedding pada emergency condition

• Regular load profile analysis untuk optimization

Environmental Control: Minimize environmental impact melalui:

• Cable burial pada area high traffic

• Chemical spill prevention system di area sensitive

• Temperature control untuk indoor installation

Emergency Response Protocol

Fault Response: Develop comprehensive fault response protocol:

• Immediate isolation procedure untuk safety

• Fault location methodology menggunakan TDR

• Temporary power alternative untuk critical operations

• Permanent repair atau replacement decision matrix

Spare Parts Management: Maintain adequate spare parts inventory:

• Emergency repair kit untuk minor damage

• Spare cable length 10% dari total installation

• Specialized tools untuk termination dan testing

• Contact information untuk emergency technical support

FAQ - Pertanyaan yang Sering Diajukan

Q: Apa perbedaan utama antara Type 440 dan Type 441? A: Type 440 dirancang dengan fokus utama pada fleksibilitas superior untuk aplikasi trailing dan reeling intensif, dengan konstruksi yang lebih fleksibel namun tetap robust. Type 441 lebih menekankan pada ketahanan maksimal terhadap stress mekanik dan abrasi ekstrem, cocok untuk aplikasi dengan mechanical stress sangat tinggi seperti longwall mining. Type 440 memiliki 30% fleksibilitas lebih tinggi, sementara Type 441 menawarkan 20% ketahanan abrasi lebih baik.

Q: Bagaimana cara memilih ukuran konduktor yang tepat untuk aplikasi spesifik? A: Pemilihan ukuran konduktor harus mempertimbangkan beberapa faktor: (1) Beban daya maximum termasuk starting current, (2) Jarak transmisi dan voltage drop yang dapat diterima (<5%), (3) Ambient temperature dan installation method, (4) Future expansion requirement minimum 25% safety factor. Gunakan tabel spesifikasi untuk menentukan luas penampang nominal, kemudian verifikasi dengan calculation berdasarkan AS/NZS 3008 untuk current carrying capacity.

Q: Apakah kabel Type 440 tahan terhadap kondisi basah dan underwater? A: Ya, selubung PCP tugas berat memberikan excellent moisture resistance dan dapat beroperasi dalam kondisi wet location. Namun untuk aplikasi underwater permanen, disarankan menggunakan opsi selubung CPE/CSP yang memiliki water absorption rate lebih rendah. Cable telah tested untuk submersion hingga kedalaman 10 meter selama 24 jam tanpa water ingress. Untuk aplikasi marine atau underwater permanent, konsultasikan dengan manufacturer untuk special construction.

Q: Berapa estimasi umur pakai rata-rata kabel Type 440 dalam kondisi operasional normal? A: Dalam kondisi operasional normal dengan maintenance proper, umur pakai kabel Type 440 berkisar 15-20 tahun. Faktor yang mempengaruhi umur pakai meliputi: (1) Load factor - operasi pada 80% rated capacity optimal untuk longevity, (2) Environmental condition - temperature cycle dan chemical exposure, (3) Mechanical stress - frequency dan severity of bending, (4) Maintenance quality - regular inspection dan preventive action. Monitoring menggunakan pilot conductor memungkinkan early warning untuk maximize service life.

Q: Apakah tersedia opsi kustomisasi untuk requirements khusus? A: Ya, manufacturer menawarkan berbagai opsi kustomisasi: (1) Selubung special seperti CPE/CSP untuk enhanced chemical resistance, (2) Color coding untuk identification dalam multi-cable installation, (3) Length customization hingga 2000 meter dalam single length, (4) Special packaging untuk extreme shipping condition, (5) Enhanced screening untuk EMI sensitive application, (6) Fire resistant compound untuk underground mining. Lead time untuk customization typically 8-12 minggu tergantung complexity requirement.

Q: Bagaimana prosedur deteksi dini kerusakan menggunakan konduktor pilot interstitial? A: Konduktor pilot interstitial berfungsi sebagai early warning system melalui beberapa metode: (1) Resistance monitoring - perubahan resistance >5% mengindikasikan mechanical stress atau moisture ingress, (2) Insulation resistance - degradation isolasi pilot menunjukkan kemungkinan main conductor juga affected, (3) Partial discharge detection - pilot conductor dapat detect PD activity dalam main insulation system, (4) TDR monitoring - time domain reflectometry untuk lokalisasi fault position. Implementasi monitoring system memungkinkan scheduled maintenance sebelum critical failure, reducing unplanned downtime hingga 80%.

Kesimpulan

Kabel AS/NZS Type 440 Flexible Mining Trailing Semi-Conductive Screened Rubber Cable merepresentasikan pinnacle of mining cable technology, menggabungkan fleksibilitas luar biasa dengan ketahanan dan keamanan operasional yang tinggi. Dengan konstruksi berlapis yang sophisticated, mulai dari konduktor tembaga anil berlapis timah hingga screening semi-konduktif yang canggih, kabel ini memberikan solusi comprehensive untuk tantangan power supply dalam industri pertambangan modern.

Keunggulan kompetitif Type 440 terletak pada kombinasi unique antara fleksibilitas superior untuk aplikasi trailing dan reeling, teknologi screening yang meminimalkan interferensi elektromagnetik, dan ketahanan environmental yang proven dalam kondisi ekstrem Indonesia. Implementasi successful di berbagai site pertambangan menunjukkan ROI yang attractive melalui reduced downtime, extended service life, dan lower total cost of ownership.

Dengan compliance terhadap standar AS/NZS yang stringent dan compatibility terhadap standar internasional, Type 440 memberikan confidence untuk investasi jangka panjang dalam infrastructure pertambangan. Supported oleh comprehensive maintenance program dan monitoring system, kabel ini mampu delivering consistent performance sepanjang design life-nya.

Bagi operator pertambangan yang mengutamakan reliability, safety, dan efficiency dalam operasi mereka, investasi dalam kabel Type 440 dari manufacturer terpercaya seperti Feichun Cable merupakan strategic decision yang akan memberikan benefits substantial dalam jangka panjang. Quality never compromised, performance always delivered - itulah komitmen yang diberikan Type 440 untuk mendukung kemajuan industri pertambangan Indonesia.
