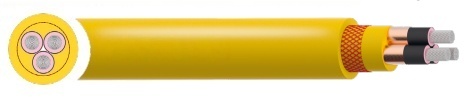

Kabel Fleksibel Tegangan Menengah (N)TSCGECEWÖU ATB 8,7/15 kV & 12/20 kV untuk Peralatan Tambang Terbuka Heavy Duty
Kabel ATB (N)TSCGECEWÖU 8,7/15 kV dan 12/20 kV
APLIKASI
Kabel fleksibel untuk suplai energi pada peralatan bergerak berat
seperti dragline, shovel, dredge, dan mesin bor, yang beroperasi
di tambang terbuka (open-cast mining) dengan kondisi tegangan mekanis ekstrem
dan keausan tinggi selama operasi trailing.
Cocok untuk penggunaan di dalam maupun di luar ruangan.
KARAKTERISTIK
Tegangan Nominal (Uo/U)
8,7/15 kV
12/20 kV
Tegangan Uji
8,7/15 kV: 24 kV
12/20 kV: 29 kV
Suhu Lingkungan
Terpasang tetap: −25°C hingga +80°C
Fleksibel/bergerak: −40°C hingga +80°C
Suhu Maksimum Hubung Singkat
+250°C
Jari-jari Tekuk Minimum
Terpasang tetap: 6 × diameter luar kabel
Fleksibel: 10 × diameter luar kabel
KONSTRUKSI
Konduktor Fasa
Konduktor tembaga berlapis timah (tinned copper), Kelas 5
Isolasi
Kompon karet (rubber compound)
Lapisan Semi-Konduktif
Pita semi-konduktif di atas konduktor
Lapisan karet semi-konduktif bagian dalam dan luar pada isolasi
Konduktor Pembumian (PE)
Anyaman kawat tembaga individual
Pengisi Tengah
Kompon karet dengan penyangga tekstil poliester
Selubung Dalam
Kompon karet tahan abrasi
Anyaman Anti-Torsi
Anyaman poliester di antara selubung dalam dan luar
Selubung Luar
Kompon karet tahan abrasi
Warna Selubung
Kuning
STANDAR
VDE 0250 Bagian 813
VDE 0295
EN 60228
Tahan api sesuai IEC/EN 60332-1-2

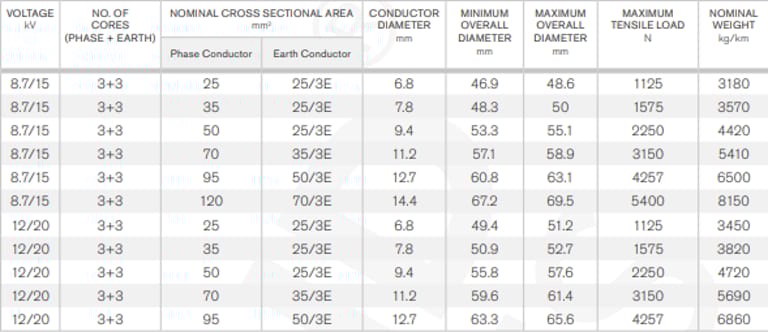

DIMENSI
Di industri pertambangan terbuka (open-cast mining), keandalan suplai energi adalah faktor penentu produktivitas dan keselamatan. Peralatan berat seperti electric shovel, dragline, drill rig, dan dredger bekerja di bawah beban mekanis ekstrem, abrasi tinggi, serta kondisi lingkungan yang berubah-ubah.
Di sinilah Kabel Fleksibel Tegangan Menengah (N)TSCGECEWÖU ATB 8,7/15 kV & 12/20 kV memainkan peran penting sebagai kabel trailing heavy duty yang dirancang khusus untuk aplikasi pertambangan terbuka di Indonesia.
Apa itu Kabel (N)TSCGECEWÖU ATB dan Mengapa Penting untuk Tambang Terbuka?
Kabel (N)TSCGECEWÖU ATB adalah kabel fleksibel tegangan menengah berisolasi karet, dirancang untuk penyaluran energi ke peralatan bergerak berat dengan sistem trailing atau reeling di tambang terbuka.
Karakteristik utama:
Dirancang untuk tegangan 8,7/15 kV dan 12/20 kV
Tahan tarikan tinggi, puntiran (torsion), dan abrasi
Stabil secara listrik pada operasi dinamis jangka panjang
Cocok untuk indoor dan outdoor
Bagaimana Perbandingan Model 8,7/15 kV dan 12/20 kV?
Tabel Perbandingan Tegangan dan Aplikasi
Parameter | 8,7/15 kV | 12/20 kV |
|---|---|---|
Tegangan Nominal | Menengah | Lebih tinggi |
Tegangan Uji | 24 kV | 29 kV |
Diameter Kabel | Lebih kecil | Lebih besar |
Beban Daya | Standar alat berat | Daya tinggi |
Aplikasi Umum | Shovel, drill | Dragline besar, dredger |
Berapa Kapasitas Arus dan Drop Tegangan Kabel Ini?
Mengapa kapasitas arus penting pada tambang terbuka?
Kabel trailing sering bekerja dalam kondisi:
Digulung (reeled)
Ditarik panjang
Suhu lingkungan tinggi
Data current carrying capacity menunjukkan bahwa arus menurun saat kabel digulung berlapis-lapis, sehingga pemilihan penampang sangat krusial.
Contoh kapasitas arus (ambient 30°C):
50 mm²:
Di lantai: 216 A
Reeled 3 layer: 132 A
120 mm²:
Di lantai: 371 A
Reeled 4 layer: 182 A
Bagaimana dengan voltage drop?
Drop tegangan rendah memastikan:
Efisiensi energi
Performa motor stabil
Umur peralatan lebih panjang
Penampang lebih besar → drop tegangan lebih kecil, terutama pada jarak kabel panjang.
Di Mana Kabel (N)TSCGECEWÖU ATB Digunakan di Indonesia?
Aplikasi utama apa yang paling umum?
Kabel ini banyak digunakan pada:
Tambang batubara Kalimantan
Tambang nikel Sulawesi
Tambang tembaga dan mineral di Papua
Peralatan tipikal:
Electric shovel
Dragline
Drill rig
Dredger
Mobile crusher
Studi Kasus Singkat di Indonesia
Sebuah tambang batubara terbuka di Kalimantan Timur mengganti kabel PVC MV konvensional dengan (N)TSCGECEWÖU ATB 12/20 kV pada shovel listrik 2000 kW.
Hasil setelah 18 bulan:
Downtime akibat kerusakan kabel turun >35%
Umur kabel meningkat signifikan
Biaya pemeliharaan tahunan berkurang
Apa Standar Internasional yang Dipenuhi Kabel Ini?
VDE 0250 Part 813
VDE 0295
EN 60228
Flame retardant sesuai IEC/EN 60332-1-2
Standar ini penting untuk proyek tambang yang mengikuti praktik internasional dan audit keselamatan.
FAQ: Pertanyaan Umum tentang Kabel (N)TSCGECEWÖU ATB
Apakah kabel ini cocok untuk sistem reeling drum?
Ya. Struktur anti-torsion dan fleksibilitas tinggi membuatnya ideal untuk sistem reeling dan trailing.
Apakah bisa digunakan di luar ruangan sepanjang tahun?
Bisa. Kabel ini tahan UV, cuaca ekstrem, dan abrasi berat.
Bagaimana memilih penampang yang tepat?
Pertimbangkan:
Daya alat (kW)
Panjang kabel
Metode pemasangan (digulung atau tidak)
Faktor daya (cos φ)
Apakah kabel ini aman untuk operasi jangka panjang?
Ya, berkat lapisan semi-konduktif dan kontrol medan listrik, risiko kegagalan isolasi sangat rendah.
Apa Rekomendasi Instalasi agar Umur Kabel Maksimal?
Hindari radius tekuk di bawah rekomendasi
Gunakan roller atau guide pada jalur trailing
Periksa abrasi outer sheath secara berkala
Pastikan sistem grounding terhubung dengan benar
Jangan mengoperasikan kabel di atas kapasitas arus reeled
Mengapa Memilih (N)TSCGECEWÖU ATB untuk Proyek Tambang Anda?
Karena kabel ini menawarkan:
Keandalan listrik tinggi
Ketahanan mekanis ekstrem
Umur pakai panjang
Kesesuaian untuk tambang terbuka Indonesia
