Kabel Fleksibel Tegangan Menengah (N)TMCGEWÖU 3.6/6kV, 6/10kV, 8.7/15kV untuk Transformator, Switchgear, dan Peralatan Tambang
Kabel (N)TMCGEWÖU 3.6/6kV, 6/10kV, dan 8.7/15kV
APLIKASI
Kabel fleksibel berisolasi karet tegangan menengah (medium voltage), inti tunggal, biasanya digunakan untuk sambungan jarak pendek pada trafo dan switchgear, serta kabel daya pada peralatan tambang dan di sepanjang conveyor belt. Cocok untuk aplikasi di dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal (Uo/U):
3.6/6 kV
6/10 kV
8.7/15 kV
Tegangan Uji:
3.6/6 kV: 11 kV
6/10 kV: 17 kV
8.7/15 kV: 24 kV
Suhu Lingkungan:
Tetap: -40°C sampai +80°C
Suhu Maksimum Saat Hubungan Singkat:
+250°C
Radius Minimum Tekuk:
Tetap: 6 x diameter total
KONSTRUKSI
Konduktor Fase: Tembaga timah fleksibel kelas 5 (Class 5 stranded tinned copper)
Isolasi: Senyawa karet Tipe 3GI3
Lapisan Semi-Konduktif: Selubung pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Bumi: Layar kawat tembaga
Selubung Luar: Senyawa karet Tipe 5GM5
Warna Selubung: Merah
STANDAR:
VDE 0250 Bagian 812, VDE 0295, EN 60228
Tahan Api (Flame Retardant) sesuai IEC/EN 60332-1-2

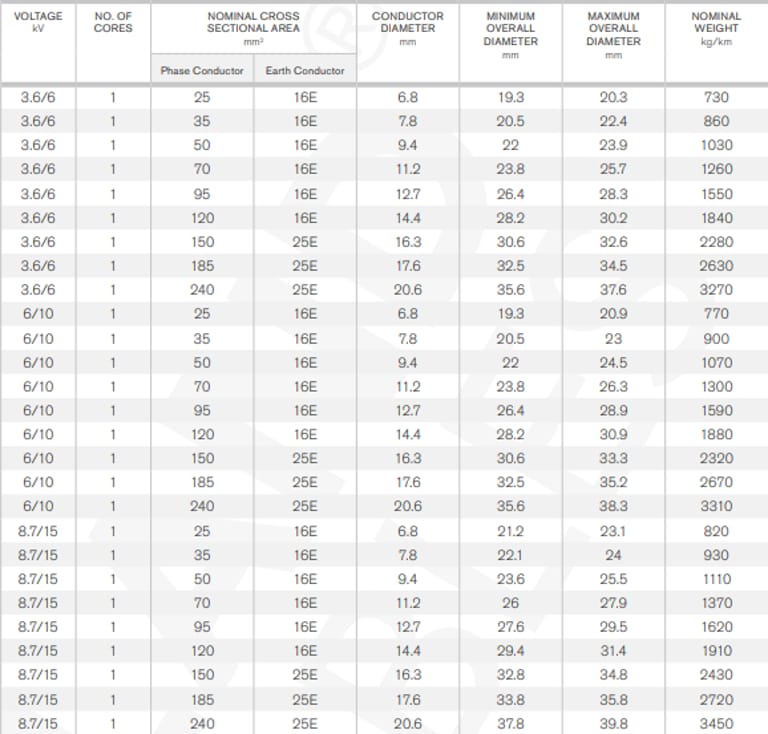

DIMENSI:
Kabel fleksibel tegangan menengah (N)TMCGEWÖU telah menjadi solusi penting dalam industri listrik dan pertambangan di Indonesia. Kabel ini dirancang khusus untuk sambungan pendek antara transformator, switchgear, serta sebagai kabel daya pada peralatan pertambangan dan di sepanjang conveyor belt.
Apa itu Kabel Fleksibel Tegangan Menengah (N)TMCGEWÖU?
Kabel (N)TMCGEWÖU adalah kabel fleksibel berselubung karet untuk tegangan menengah, tersedia dalam tegangan 3.6/6kV, 6/10kV, dan 8.7/15kV. Kabel ini biasanya berupa single core dengan konduktor tembaga fleksibel bertingkat (Class 5 tinned copper) dan lapisan isolasi karet khusus. Keunggulannya meliputi:
Fleksibilitas tinggi: mudah dipasang pada ruang terbatas.
Tahan terhadap suhu ekstrem: -40°C hingga +80°C.
Ketahanan terhadap arus hubung singkat: hingga +250°C.
Flame retardant sesuai IEC/EN 60332-1-2.
Cocok untuk penggunaan indoor maupun outdoor, termasuk lingkungan pertambangan yang keras.
Bagaimana Perbandingan Antara Tegangan 3.6/6kV, 6/10kV, dan 8.7/15kV?
Tegangan | Kelebihan Utama | Aplikasi Ideal |
|---|---|---|
3.6/6kV | Lebih fleksibel, ringan | Sambungan transformator kecil, switchgear indoor |
6/10kV | Keseimbangan antara fleksibilitas dan kapasitas daya | Switchgear menengah, peralatan tambang sedang |
8.7/15kV | Kapasitas daya tinggi, tahan hubung singkat | Tambang berat, peralatan besar, conveyor panjang |
Di Mana Kabel (N)TMCGEWÖU Digunakan di Indonesia?
Kabel ini banyak digunakan pada:
Transformator dan Switchgear di pabrik, tambang, dan pembangkit listrik.
Peralatan Tambang seperti hoist, loader, dan conveyor belt.
Koneksi Indoor dan Outdoor di area industri berat.
Studi Kasus Indonesia: Di tambang emas Kalimantan, kabel (N)TMCGEWÖU 8.7/15kV digunakan untuk sambungan short-distance transformator ke switchgear. Kabel ini terbukti tahan terhadap suhu tinggi, gesekan, dan lingkungan lembap.
Bagaimana Cara Memasang Kabel (N)TMCGEWÖU dengan Aman?
Tips Instalasi:
Periksa radius tekuk minimum: 6x diameter kabel.
Pastikan jalur bebas dari benda tajam yang dapat merusak selubung.
Gunakan dukungan kabel pada pemasangan vertikal untuk mencegah tegangan mekanis.
Hindari paparan langsung ke bahan kimia agresif yang dapat merusak karet selubung.
Lakukan pengujian tegangan dan continuity setelah pemasangan.
Apa Saja Pertanyaan Umum (FAQ) tentang Kabel (N)TMCGEWÖU?
Berapa umur pakai kabel ini dalam kondisi pertambangan berat?
Umur pakai biasanya 10–15 tahun tergantung pemeliharaan, suhu operasi, dan beban mekanis.
Apakah kabel ini tahan api?
Ya, kabel ini flame retardant sesuai IEC/EN 60332-1-2, sehingga tidak mudah terbakar.
Bisa digunakan untuk sambungan outdoor dalam hujan?
Ya, kabel ini tahan kelembapan dan cuaca, cocok untuk penggunaan indoor maupun outdoor.
Apakah tersedia versi low smoke zero halogen (LSZH)?
Versi standar menggunakan karet, namun pabrikan dapat menyediakan LSZH untuk aplikasi khusus.
Bagaimana cara memilih ukuran konduktor yang tepat?

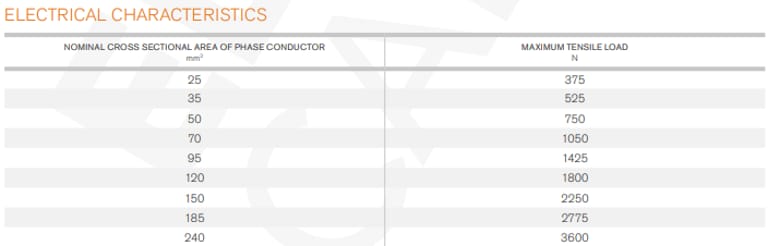

Tentukan arus beban maksimum dan panjang kabel untuk menghitung tegangan jatuh (voltage drop). Gunakan tabel tegangan jatuh dan kapasitas tarik untuk panduan.
Bagaimana Kabel Ini Dibandingkan dengan Kabel Tegangan Menengah Lain?
Kabel | Fleksibilitas | Ketahanan Abrasi | Kapasitas Daya | Harga |
|---|---|---|---|---|
(N)TMCGEWÖU | Tinggi | Tinggi | Medium–Tinggi | Medium |
Kabel Karet Konvensional | Sedang | Sedang | Medium | Rendah |
Kabel XLPE | Rendah | Sedang | Tinggi | Tinggi |
Kesimpulan: (N)TMCGEWÖU ideal untuk koneksi fleksibel jangka pendek dengan daya tinggi di industri tambang dan pabrik.
Tips Pemeliharaan Kabel
Rutin memeriksa isolasi dan selubung dari retak atau abrasi.
Jangan menumpuk beban mekanis di atas kabel.
Gunakan kabel tray atau duct untuk perlindungan tambahan.
Bersihkan kotoran dan minyak yang menempel pada kabel secara periodik.
Mengapa Memilih (N)TMCGEWÖU untuk Proyek Industri Anda?
Kualitas tinggi dan standar internasional (VDE 0250 Part 812, VDE 0295, EN 60228).
Fleksibel namun tahan lama, cocok untuk lingkungan pertambangan Indonesia.
Tersedia berbagai ukuran dan kapasitas daya, memudahkan perencanaan proyek.
Meningkatkan keselamatan pekerja berkat lapisan semi-konduktif dan konduktor bumi.
Jika Anda ingin memperoleh kabel (N)TMCGEWÖU terbaik untuk proyek transformator, switchgear, atau pertambangan, hubungi distributor resmi atau produsen terdekat di Indonesia.
