Kabel Fleksibel Tambang ATB (N)TSCGEWÖU 3,6/6kV & 6/10kV untuk Peralatan Berat Open Pit Mining

Di industri pertambangan terbuka (open pit mining), keandalan pasokan listrik adalah faktor penentu produktivitas dan keselamatan. Salah satu jenis kabel yang dirancang khusus untuk kondisi ekstrem ini adalah Kabel Fleksibel Tambang ATB (N)TSCGEWÖU 3,6/6kV & 6/10kV.

Apa itu Kabel Fleksibel Tambang ATB (N)TSCGEWÖU?

(N)TSCGEWÖU adalah kabel fleksibel tegangan menengah dengan desain ATB (Anti-Torsion Braid) yang dirancang untuk menyuplai energi ke peralatan berat bergerak seperti:

• Dragline

• Excavator & shovel

• Dredger

• Drill rig

• Alat tambang mobile lainnya

Kabel ini digunakan terutama pada operasi trailing di tambang terbuka, di mana kabel mengalami tarikan, gesekan, puntiran, dan beban mekanis ekstrem secara terus-menerus.

Mengapa Kabel ATB Dibutuhkan untuk Open Pit Mining?

Pertanyaan ini sering muncul dari engineer dan procurement tambang. Jawabannya sederhana: kabel standar tidak cukup kuat.

Tantangan utama di tambang terbuka:

• Tarikan mekanis tinggi saat alat bergerak

• Abrasi akibat kontak dengan batu dan tanah

• Puntiran berulang (torsion)

• Paparan suhu ekstrem dan cuaca luar ruangan

(N)TSCGEWÖU ATB dirancang khusus untuk menghadapi semua tantangan tersebut tanpa mengorbankan fleksibilitas dan keamanan listrik.

Bagaimana Struktur Kabel (N)TSCGEWÖU Dirancang?

Struktur kabel ini bersifat multi-layer dan setiap lapisan memiliki fungsi teknis yang jelas.

Apa jenis konduktor yang digunakan?

• Konduktor fasa: Tembaga berlapis timah (tinned copper) Class 5

• Konduktor bumi (earth): Tembaga Class 5

Keunggulan:

• Fleksibilitas tinggi

• Ketahanan korosi lebih baik

• Umur pakai panjang di lingkungan lembap tambang

Bagaimana sistem isolasinya bekerja?

• Isolasi karet khusus (rubber compound)

• Lapisan semikonduktif di:

  • Atas konduktor

  • Dalam dan luar isolasi

Ini memastikan:

• Distribusi medan listrik yang merata

• Mengurangi partial discharge

• Meningkatkan keselamatan operasional

Apa fungsi Anti-Torsion Braid (ATB)?

• Anyaman poliester antara inner dan outer sheath

• Menyerap gaya puntir

• Mencegah deformasi inti kabel

👉 Inilah pembeda utama ATB dibanding kabel mining biasa.

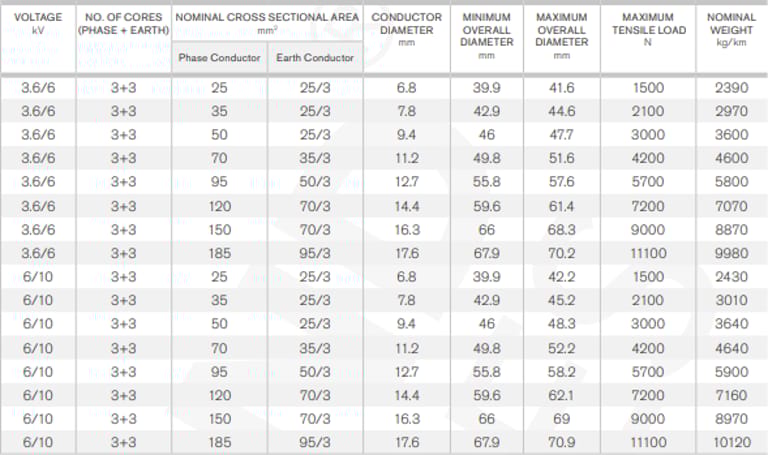

Apa Saja Ukuran Penampang yang Tersedia dan Bagaimana Memilihnya?

Kabel tersedia dari 25 mm² hingga 185 mm². Pemilihan tergantung pada:

• Daya peralatan

• Panjang kabel

• Faktor daya (cos φ)

• Batas voltage drop

Contoh referensi voltage drop

Untuk 70 mm²:

• cos φ 0,8 → voltage drop ≈ 0,56%

Semakin besar penampang, semakin kecil rugi tegangan dan panas.

Di Mana Kabel (N)TSCGEWÖU Digunakan di Indonesia?

Studi Kasus Nyata di Indonesia

Di tambang batubara Kalimantan Timur, kabel (N)TSCGEWÖU 6/10kV 3+3 × 95 mm² digunakan untuk:

• Dragline berkapasitas besar

• Operasi 24/7 dengan kondisi tanah abrasif

Hasilnya:

• Penurunan kerusakan kabel >30%

• Waktu henti (downtime) lebih rendah

• Umur pakai kabel lebih panjang dibanding kabel non-ATB

Apakah Kabel Ini Cocok untuk Indoor dan Outdoor?

Ya.
(N)TSCGEWÖU dirancang untuk:

• Area terbuka (hujan, panas, debu)

• Area semi-tertutup

• Terowongan pendek

Selubung luar karet tahan abrasi dan retardant api sesuai IEC/EN 60332-1-2.

Standar Apa yang Dipenuhi oleh (N)TSCGEWÖU?

Kabel ini memenuhi standar internasional:

• VDE 0250 Part 813

• VDE 0295

• EN 60228

• Flame retardant IEC/EN 60332-1-2

Standar ini penting untuk proyek tambang dengan persyaratan keselamatan tinggi.

Bagaimana Cara Instalasi yang Benar untuk Kabel ATB?

Rekomendasi instalasi

• Hindari radius tekuk di bawah standar

• Gunakan roller atau guide saat penarikan

• Pastikan grounding terhubung dengan benar

• Lakukan inspeksi visual rutin

Kesalahan umum yang harus dihindari

• Menarik kabel langsung di atas batu tajam

• Memutar kabel secara paksa

• Mengabaikan batas beban tarik maksimum

FAQ – Pertanyaan yang Paling Sering Ditanyakan

Apakah kabel ATB lebih mahal dari kabel mining biasa?

Ya, tetapi biaya siklus hidup (LCC) jauh lebih rendah karena umur pakai lebih panjang.

Apakah bisa digunakan untuk reeling drum?

Untuk reeling intensif, disarankan versi khusus reeling, tetapi ATB masih cocok untuk trailing berat.

Berapa umur pakai rata-rata di tambang terbuka?

Dengan instalasi benar, bisa 5–8 tahun, tergantung kondisi operasi.

Apakah tersedia warna selain kuning?

Standar: kuning, untuk visibilitas tinggi dan keselamatan.

Mengapa Memilih (N)TSCGEWÖU untuk Proyek Tambang Anda?

✔ Dirancang khusus untuk beban mekanis ekstrem
✔ Stabil secara listrik di tegangan menengah
✔ Terbukti di tambang Indonesia
✔ Memenuhi standar internasional
✔ Mengurangi downtime dan biaya perawatan

Sedang merencanakan proyek open pit mining atau mengganti kabel lama yang sering rusak?
👉 Konsultasikan kebutuhan teknis Anda sekarang untuk memilih spesifikasi (N)TSCGEWÖU 3,6/6kV atau 6/10kV yang paling efisien dan aman bagi operasi tambang Anda.
