Kabel Fleksibel Tambang ATB (N)TSCGECEWÖU 1.8/3kV–6/10kV dengan Ground Check Conductor untuk Alat Berat Tambang Terbuka

Dalam industri pertambangan terbuka (open-cast mining), keandalan suplai daya listrik bukan sekadar soal efisiensi, tetapi juga keselamatan, kontinuitas produksi, dan kepatuhan terhadap standar teknis. Salah satu solusi yang banyak digunakan untuk alat berat bergerak adalah Kabel Fleksibel Tambang ATB (N)TSCGECEWÖU 1.8/3kV–6/10kV dengan Ground Check Conductor.

Apa fungsi utama Kabel ATB (N)TSCGECEWÖU dalam tambang terbuka?

Kabel (N)TSCGECEWÖU ATB dirancang khusus untuk menyuplai energi listrik ke peralatan tambang berat yang bergerak, seperti:

• Dragline

• Electric shovel

• Dredger

• Drilling rig

• Excavator listrik berdaya besar

Dalam kondisi tambang terbuka, kabel akan:

• Ditarik (trailing)

• Mengalami abrasi terus-menerus

• Terkena beban mekanis tinggi

• Terpapar cuaca ekstrem

Karena itu, kabel ini menggunakan konstruksi ATB (Anti-Torsion Braid) dan ground check conductor untuk meningkatkan keselamatan dan umur pakai.

Apa yang membedakan kabel ini dari kabel fleksibel tambang biasa?

Perbedaan utamanya terletak pada keamanan dan ketahanan mekanis:

• ✔ Ground Check Conductor → mendeteksi kontinuitas grounding

• ✔ Dua konduktor pentanahan tembaga + 1 konduktor pengecek

• ✔ Lapisan semi-konduktif (mulai 3.6/6kV) → distribusi medan listrik stabil

• ✔ Anyaman anti-torsi (anti-torsion braid) → mencegah kerusakan akibat puntiran

• ✔ Selubung karet tahan abrasi → cocok untuk operasi trailing berat

Bagaimana struktur dan material Kabel ATB (N)TSCGECEWÖU?

Bagaimana konstruksi konduktor fasa?

• Tembaga berlapis timah (tinned copper) Class 5

• Fleksibilitas tinggi

• Tahan oksidasi dan korosi

Apa jenis isolasi yang digunakan?

• Rubber Compound Type 3GI3

• Tahan panas, tekanan mekanis, dan tegangan menengah

Mengapa ada lapisan semi-konduktif?

Mulai dari 3.6/6kV, kabel dilengkapi:

• Pita semi-konduktif di atas konduktor

• Lapisan karet semi-konduktif bagian dalam & luar

Fungsinya:

• Mengontrol distribusi medan listrik

• Mengurangi partial discharge

• Memperpanjang umur kabel

Bagaimana sistem pentanahannya?

• 2 × copper earth conductor

• 1 × ground check conductor

• Earth braid tembaga individual

Ini penting untuk sistem proteksi kebocoran arus di tambang.

Apa fungsi anti-torsion braid?

Anyaman poliester di antara inner dan outer sheath berfungsi untuk:

• Menahan gaya puntir saat kabel ditarik

• Mengurangi kelelahan mekanis internal

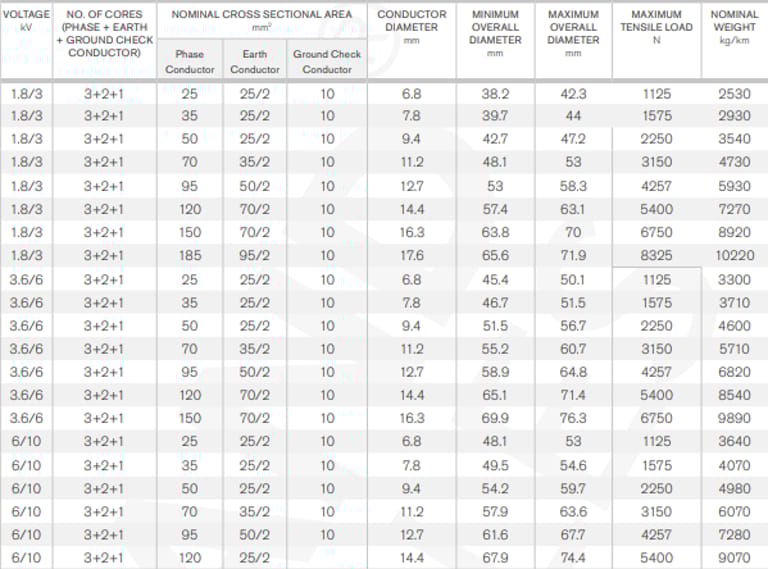

Bagaimana perbandingan model berdasarkan tegangan?

Tabel Perbandingan Model ATB (Ringkas)

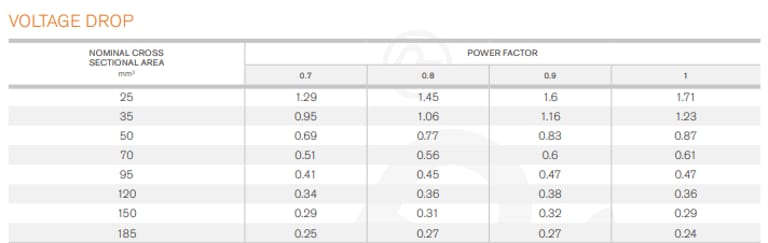

Bagaimana karakteristik penurunan tegangan (voltage drop)?

Penampang konduktor yang lebih besar memberikan:

• Arus lebih stabil

• Panas lebih rendah

• Efisiensi energi lebih tinggi

Contoh:

• 25 mm² (PF 0.8): 1.45

• 95 mm² (PF 0.8): 0.45

• 185 mm² (PF 0.8): 0.27

Di mana kabel ini digunakan di Indonesia? (Studi Kasus Nyata)

Studi Kasus: Tambang Batubara Kalimantan Timur

Sebuah tambang batubara open-cast menggunakan:

• (N)TSCGECEWÖU 3.6/6kV – 95 mm²

• Aplikasi: Electric shovel & drilling rig

Hasil setelah 18 bulan operasi:

• Penurunan gangguan listrik hingga 30%

• Tidak ada kegagalan grounding

• Umur kabel lebih panjang dibanding kabel standar tanpa ATB

Bagaimana rekomendasi instalasi agar kabel awet?

• Hindari radius tekuk di bawah standar

• Gunakan roller atau pelindung lintasan

• Jangan biarkan kabel terpuntir berlebihan

• Lakukan inspeksi visual rutin

• Pastikan sistem ground check terhubung ke proteksi alat

FAQ – Pertanyaan yang Paling Sering Ditanyakan

Apakah kabel ini cocok untuk indoor dan outdoor?

Ya. Dirancang untuk penggunaan indoor dan outdoor, tahan cuaca ekstrem.

Apakah kabel ini memenuhi standar internasional?

Memenuhi:

• VDE 0250 Part 813

• VDE 0295

• EN 60228

• Flame retardant IEC/EN 60332-1-2

Apa keuntungan ground check conductor?

• Mendeteksi kegagalan grounding lebih awal

• Meningkatkan keselamatan operator

• Mengurangi risiko sengatan listrik

Apakah kabel ini cocok untuk sistem trailing panjang?

Sangat cocok, terutama untuk open-cast mine dengan pergerakan alat berat intensif.

Mengapa memilih Kabel ATB (N)TSCGECEWÖU untuk proyek Anda?

• ✔ Desain khusus tambang terbuka

• ✔ Ketahanan mekanis tinggi

• ✔ Sistem keamanan grounding lengkap

• ✔ Umur pakai panjang & biaya perawatan rendah

Ingin memilih spesifikasi yang tepat untuk proyek Anda?

Jika Anda:

• Mengoperasikan tambang terbuka

• Menggunakan alat berat listrik berdaya besar

• Ingin meningkatkan keselamatan dan keandalan sistem daya

👉 Hubungi tim teknis kami sekarang untuk:

• Rekomendasi ukuran kabel

• Perbandingan teknis dengan merek lain

• Dukungan spesifikasi & proyek tambang di Indonesia
