Kabel Fleksibel Tahan Air dan Tahan Api (N)SSCHÖU-J 0.6/1kV untuk Aplikasi Dinamis & Statis, Proteksi EMC, Cocok untuk Frekuensi Konverter dan Instalasi Indoor/Outdoor
Kabel (N)SSCHÖU-J 0.6/1kV
APLIKASI
Kabel fleksibel karet tugas berat untuk aplikasi dinamis maupun statis. Cocok untuk pemasangan di dalam maupun luar ruangan dalam kondisi kering, lembap, basah, serta lingkungan berbahaya. Pelindung keseluruhan (overall screen) memberikan tingkat keselamatan listrik yang tinggi dengan perlindungan EMC, sehingga kabel ini sangat cocok untuk penggerak yang dikendalikan oleh konverter frekuensi. Kabel ini dapat direndam secara permanen dalam air (tawar, asin, limbah, hujan, berminyak, atau terkontaminasi limbah) hingga kedalaman 100 meter. Cocok untuk aplikasi dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal Uo/U: 0.6/1kV
Tegangan Uji: 3kV
Tegangan Maksimum AC: 0.7/1.2kV
Tegangan Maksimum DC: 1.8kV
Rentang Suhu:
Suhu Maksimum Saat Hubungan Singkat: 250°C
Kondisi Statis: -40°C hingga +80°C
Kondisi Bergerak: -25°C hingga +80°C
Radius Tekuk Minimum:
Tetap: 4 x diameter keseluruhan
Fleksibel: 5 x diameter keseluruhan
KONSTRUKSI
Konduktor Fase: Tembaga timah Kelas 5
Konduktor Bumi: Tembaga timah Kelas 5
Isolasi: Senyawa karet
Pelindung: TCWB (Tinned Copper Wire Braid)
Selubung Dalam: Senyawa karet
Selubung Luar: Senyawa karet
Warna Selubung: Kuning
STANDAR
VDE 0250 Bagian 812, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2

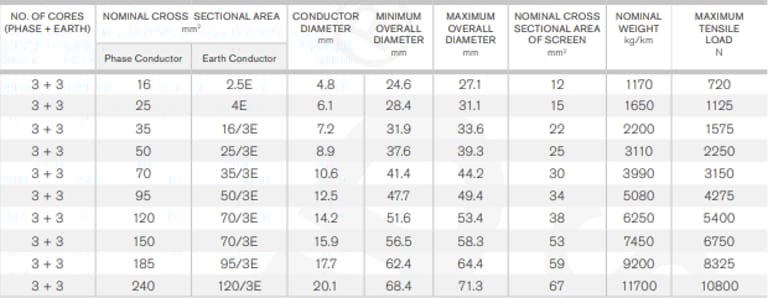

DIMENSI
Kabel fleksibel (N)SSCHÖU-J 0.6/1kV merupakan solusi andal untuk kebutuhan transmisi daya dalam kondisi ekstrem. Baik untuk instalasi statis maupun aplikasi dinamis, kabel ini menawarkan ketahanan terhadap air, api, serta memberikan proteksi elektromagnetik (EMC) yang tinggi.
Dimana Kabel Ini Dapat Digunakan?
Kabel (N)SSCHÖU-J dirancang untuk aplikasi indoor maupun outdoor, termasuk kondisi yang menuntut:
Aplikasi Dinamis:
Sistem crane, hoist, dan robot industri
Frekuensi konverter yang mengontrol motor AC
Mesin pertambangan bergerak dan conveyor
Aplikasi Statis:
Instalasi permanen di pabrik, gudang, dan fasilitas industri
Submersible dalam air tawar, air laut, air limbah, hingga kedalaman 100 meter
Lingkungan berbahaya dengan kelembapan tinggi
Proteksi EMC:
Layar tembaga timah mengurangi interferensi elektromagnetik, penting untuk perangkat sensitif seperti frekuensi konverter dan sistem kontrol industri.
Kasus nyata di Indonesia:
Di salah satu pabrik pengolahan kelapa sawit di Kalimantan, kabel (N)SSCHÖU-J digunakan untuk menghubungkan motor penggerak conveyor di area yang sering terkena air dan panas. Kabel ini mampu bertahan lebih dari 5 tahun tanpa kerusakan, sementara kabel biasa memerlukan penggantian setiap 2 tahun.
Bagaimana Cara Memilih Ukuran Kabel yang Tepat?
Pemilihan ukuran kabel harus mempertimbangkan:
Beban arus maksimum
Panjang kabel dan penurunan tegangan yang dapat diterima
Kondisi instalasi (digulung, ditanam, atau digantung)
Tabel Perbandingan Contoh:
Model | Aplikasi Utama | Diameter (mm) | Kapasitas Arus (A) | Ketahanan Submersible |
|---|---|---|---|---|
3+3 16 mm² | Crane ringan | 27.1 | 79 (digulung 1 layer) | 100 m |
3+3 50 mm² | Conveyor industri | 39.3 | 162 (digulung 1 layer) | 100 m |
3+3 240 mm² | Frekuensi konverter besar | 71.3 | 422 (digulung 1 layer) | 100 m |
Bagaimana Cara Memasang Kabel dengan Aman?
Tips instalasi:
Hindari menekuk kabel di bawah radius minimum untuk mengurangi kerusakan isolasi.
Gunakan duct atau tray kabel untuk aplikasi indoor, agar kabel terlindung dari tekanan mekanik.
Untuk aplikasi submersible, pastikan koneksi terminal terpasang rapat dan tahan air.
Saat menggulung kabel, jangan menumpuk terlalu banyak layer tanpa jarak udara untuk menghindari panas berlebih.
Periksa kondisi kabel secara berkala, terutama untuk aplikasi dinamis.
CTA: Hubungi distributor resmi untuk konsultasi teknis dan pemilihan ukuran kabel sesuai kebutuhan industri Anda.
FAQ: Pertanyaan yang Sering Diajukan
1. Apa perbedaan (N)SSCHÖU-J dengan kabel fleksibel biasa?
Kabel (N)SSCHÖU-J memiliki:
Proteksi EMC dengan layar tembaga timah
Tahan air hingga kedalaman 100 meter
Tahan api sesuai IEC/EN 60332-1-2
Dapat digunakan pada frekuensi konverter, berbeda dari kabel fleksibel standar yang tidak tahan air atau EMI.
2. Apakah kabel ini bisa digunakan di lingkungan industri kimia?
Ya. Kabel ini tahan terhadap air, oli, dan limbah kimia ringan hingga menengah, sehingga cocok untuk pabrik kelapa sawit, pulp & paper, dan tambang.
3. Bisakah kabel ini digunakan di luar ruangan tanpa pelindung tambahan?
Bisa, karena selubung luar dari senyawa karet tahan UV dan kelembapan. Namun, tetap direkomendasikan menggunakan tray kabel atau duct untuk perlindungan mekanik tambahan.
4. Bagaimana perbandingan harga dengan kabel standar?
Kabel (N)SSCHÖU-J sedikit lebih mahal dibanding kabel fleksibel biasa karena proteksi EMC dan ketahanan air/Api. Namun, biaya perawatan dan penggantian lebih rendah karena umur pakai lebih panjang.
5. Bagaimana memilih antara versi 16 mm² dan 240 mm²?

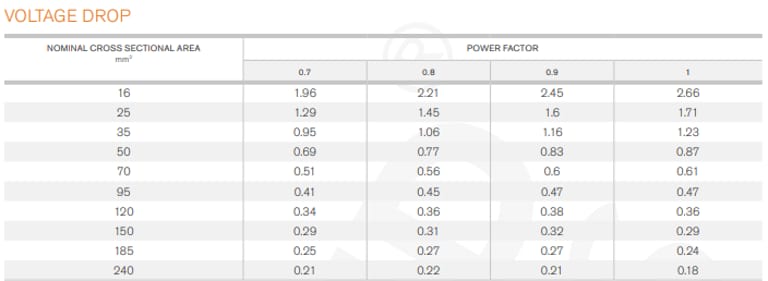

Pilih berdasarkan arus beban dan panjang kabel. Gunakan tabel kapasitas arus dan penurunan tegangan untuk menentukan ukuran optimal.
Kesimpulan: Mengapa Memilih (N)SSCHÖU-J 0.6/1kV?
Fleksibel: Mendukung aplikasi statis maupun dinamis
Tahan air dan api: Ideal untuk lingkungan ekstrem
Proteksi EMC: Aman untuk frekuensi konverter dan peralatan sensitif
Kapasitas arus tinggi: Mendukung instalasi industri besar
Aplikasi indoor & outdoor: Sangat serbaguna
Kabel ini merupakan investasi jangka panjang untuk instalasi industri yang aman, efisien, dan handal.
Untuk informasi lebih lanjut atau pemesanan kabel (N)SSCHÖU-J, hubungi distributor resmi kami dan konsultasikan spesifikasi sesuai kebutuhan proyek Anda.
