Kabel Fleksibel NTSCGEWÖU untuk Alat Berat dan Pertambangan, Tegangan 3,6/6–20/35 kV, Konduktor Tembaga Timah, Isolasi EPR, Pelindung Mekanis dan Fleksibel

NTSCGEWÖU

Aplikasi

Digunakan untuk penyambungan peralatan listrik serta mesin penanganan material berukuran besar seperti excavator, crane, dan dumper pada aplikasi pertambangan dan tunneling.
Desain kabel yang fleksibel memungkinkan pergerakan peralatan selama proses operasi tanpa mengganggu kinerja listrik.

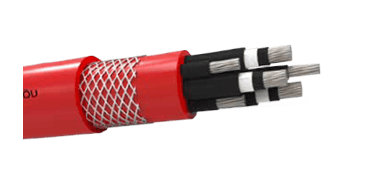

Struktur Kabel

KONDUKTOR
Tembaga elektrolitik serabut berlapis timah (tinned copper), sesuai DIN VDE 0295 Kelas 5
ISOLASI
Senyawa EPR tipe 3GI3 Type
PENGENDALIAN MEDAN LISTRIK
Lapisan semikonduktif bagian dalam dan luar dari karet semikonduktif
KONDUKTOR PENTANAHAN (PE)
Konduktor tembaga berlapis timah dengan lapisan semikonduktif
PENYUSUNAN INTI (LAY UP)
Tiga inti utama dipilin bersama dengan tiga inti kontrol yang ditempatkan pada ruang antar inti bagian luar
SELUBUNG DALAM (INNER SHEATH)
Senyawa EPR tipe GM1b
PENGUAT (REINFORCEMENT)
Anyaman tertanam dari benang sintetis anti-torsi
SELUBUNG LUAR (OUTER SHEATH)
Senyawa elastomer tipe 5GM5
WARNA
Merah

Karakteristik Operasi

TEGANGAN NOMINAL
3,6/6 kV · 6/10 kV · 8,7/15 kV · 12/20 kV · 18/30 kV
TEGANGAN UJI AC
11 kV · 17 kV · 24 kV · 29 kV · 43 kV
TEGANGAN OPERASI AC MAKSIMUM YANG DIIZINKAN
4,2/7,2 kV · 6,9/12 kV · 10,4/18 kV · 13,9/24 kV · 20,8/36 kV
JARI-JARI TEKUK MINIMUM
Sesuai DIN VDE 0298 Bagian 3
KAPASITAS HANTAR ARUS
Sesuai DIN VDE 0298 Bagian 4
SUHU KERJA
- Terpasang tetap (Fixed): -40°C hingga +80°C
- Bergerak (Mobile): -25°C hingga +80°C
BEBAN TARIK MAKSIMUM KABEL
15 N/mm²
TORSI MAKSIMUM
25°/m
KECEPATAN GERAK UNTUK APLIKASI TUNNELING
Maksimum 30 m/menit
JARAK MINIMUM UNTUK PERUBAHAN ARAH
20 × D (D = diameter kabel)

Spesifikasi Teknis

Dalam industri pertambangan, tunnelling, dan alat berat, pemilihan kabel listrik bukan sekadar soal tegangan, tetapi juga menyangkut fleksibilitas, ketahanan mekanis, keamanan listrik, dan umur pakai. Salah satu tipe kabel yang semakin banyak digunakan untuk aplikasi berat dan bergerak adalah Kabel Fleksibel NTSCGEWÖU.

Apa itu Kabel NTSCGEWÖU dan Mengapa Banyak Digunakan di Pertambangan?

Kabel NTSCGEWÖU adalah kabel daya fleksibel tegangan menengah (MV) yang dirancang khusus untuk peralatan bergerak seperti:

Excavator pertambangan
Crane dan dump truck listrik
Mesin material handling besar
Peralatan tunnelling dan tambang bawah tanah

Keunggulan utamanya terletak pada desain fleksibel dengan perlindungan mekanis tinggi, memungkinkan kabel mengikuti pergerakan alat tanpa cepat rusak atau mengalami kegagalan listrik.

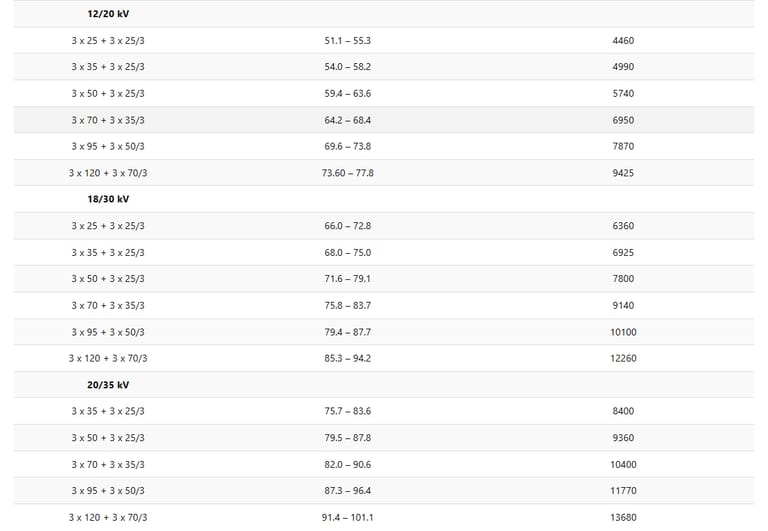

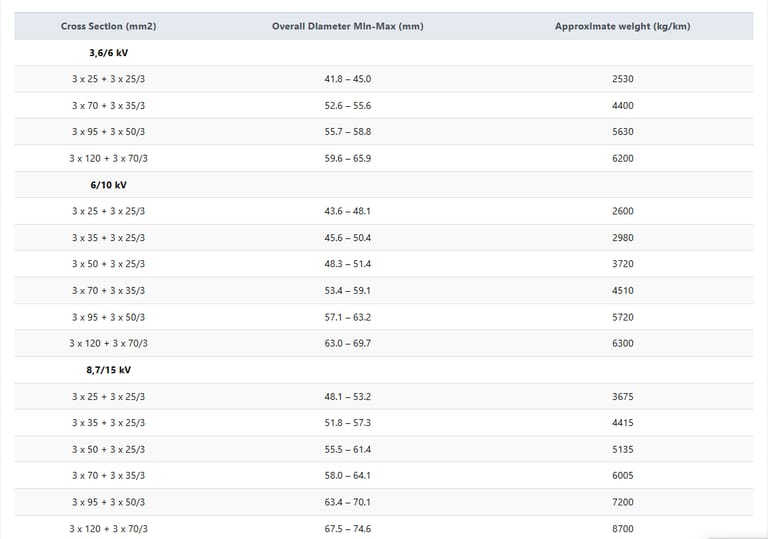

Ukuran dan Dimensi Kabel: Mana yang Paling Umum Digunakan?

Kabel NTSCGEWÖU tersedia dalam berbagai penampang konduktor dari 25 mm² hingga 120 mm², dengan kombinasi 3 core daya + 3 core kontrol.

Contoh ukuran populer di tambang Indonesia:

Tegangan	Penampang	Diameter (mm)	Berat (kg/km)
6/10 kV	3×70 + 3×35/3	±56 mm	±4510
12/20 kV	3×95 + 3×50/3	±72 mm	±7870
18/30 kV	3×120 + 3×70/3	±90 mm	±12260

Di Mana Kabel NTSCGEWÖU Paling Cocok Digunakan?

Aplikasi utama kabel NTSCGEWÖU apa saja?

Pertambangan terbuka (open-pit mining)
Tambang bawah tanah
Proyek tunnelling dan konstruksi bawah tanah
Alat berat dengan pergerakan dinamis
Sistem listrik sementara berdaya besar

Studi Kasus: Penggunaan NTSCGEWÖU di Tambang Indonesia

Lokasi: Tambang nikel, Sulawesi
Aplikasi: Excavator listrik & conveyor bergerak
Tegangan: 12/20 kV

Masalah sebelumnya:

Kabel XLPE kaku → sering retak
Downtime tinggi akibat kerusakan selubung

Solusi:

Mengganti ke NTSCGEWÖU EPR fleksibel

Hasil:

Umur kabel meningkat >40%
Frekuensi penggantian turun signifikan
Operasi alat lebih stabil dan aman

Bagaimana Perbandingan NTSCGEWÖU dengan Kabel Mining Lain?

Parameter	NTSCGEWÖU	Kabel XLPE MV	Kabel Armoured
Fleksibilitas	⭐⭐⭐⭐⭐	⭐⭐	⭐
Tahan torsi	Sangat baik	Terbatas	Rendah
Cocok alat bergerak	Ya	Tidak ideal	Tidak
Berat	Sedang	Lebih ringan	Berat
Umur pakai dinamis	Panjang	Pendek	Pendek

Apa Tips Instalasi Kabel NTSCGEWÖU agar Umur Pakainya Maksimal?

Patuhi radius tekuk minimum
Hindari tarikan melebihi 15 N/mm²
Pastikan jarak perubahan arah ≥ 20×D
Gunakan roller atau sistem guiding saat instalasi
Periksa selubung luar secara berkala

FAQ – Pertanyaan Umum tentang Kabel NTSCGEWÖU

Apakah NTSCGEWÖU cocok untuk instalasi tetap?

Bisa, tetapi nilai tambah utamanya ada pada aplikasi bergerak.

Apakah kabel ini lebih baik dari XLPE?

Untuk alat berat dan pergerakan dinamis, ya. Untuk instalasi statis, XLPE masih ekonomis.

Apakah kabel ini tahan lingkungan ekstrem?

Ya. Dirancang untuk suhu rendah, kelembapan tinggi, dan beban mekanis berat.

Apakah tersedia custom panjang dan spesifikasi?

Umumnya bisa disesuaikan dengan kebutuhan proyek.

Kapan Anda Sebaiknya Memilih Kabel NTSCGEWÖU?

Jika proyek Anda melibatkan:

Alat berat bergerak
Tegangan menengah hingga 35 kV
Lingkungan tambang atau tunnelling
Kebutuhan umur pakai panjang dan downtime rendah

👉 Kabel NTSCGEWÖU adalah solusi yang tepat.
Hubungi pemasok atau spesialis kabel industri untuk pemilihan ukuran dan spesifikasi yang optimal.
