Kabel Fleksibel NTSCGEWOU Tegangan Menengah 3.6/6kV hingga 12/20kV untuk Distribusi Tambang dan Peralatan Penanganan Material
NTSCGEWOU Kabel 3,6/6kV, 6/10kV, 8,7/15kV, 12/20kV
APLIKASI
Kabel fleksibel untuk jalur distribusi tetap di tambang dan sepanjang peralatan penanganan material. Cocok untuk penggunaan dalam ruangan maupun luar ruangan.
KARAKTERISTIK
Tegangan Nominal (Uo/U): 3,6/6kV; 6/10kV; 8,7/15kV; 12/20kV
Tegangan Uji: 3,6/6kV: 11kV; 6/10kV: 17kV; 8,7/15kV: 24kV; 12/20kV: 29kV
Torsi Maksimum (°/m): ± 25
Kecepatan Operasi Maksimum (m/menit): 20
Suhu Maksimum Saat Hubungan Singkat: 250°C
Kondisi Mobile: -25°C hingga +80°C
Kondisi Statis: -40°C hingga +80°C
Radius Lengkung Minimum:
Tetap: 6 x diameter total
KONSTRUKSI
Konduktor Fase: Tembaga timah fleksibel kelas 5
Isolasi: Senyawa karet
Lapisan Semi-Konduktif:
Pita semi-konduktif di atas konduktor dan lapisan semi-konduktif dalam & luar pada isolasi
Konduktor Bumi: Tembaga timah kelas 5
Pengisi Tengah: Senyawa semi-konduktif pada penopang tekstil poliester
Selubung Dalam: Senyawa karet
Anyaman Anti-Torsi: Poliester
Selubung Luar: Senyawa karet
Warna Selubung: Kuning
Catatan:
(N)TSCGEWOU ATB tersedia dengan anyaman Anti-Torsi
AKREDITASI PIHAK KETIGA
VDE APPROVED: Kabel diuji dan disetujui oleh Institut Pengujian & Sertifikasi VDE.
STANDAR
VDE 0295, IEC 60228, VDE 0207 Bagian 20 & 21, VDE 0250 Bagian 813, VDE 0298 Bagian 3, IEC 60811-2-1, EN 60228
Tahan Api: Sesuai IEC/EN 60332-1-2

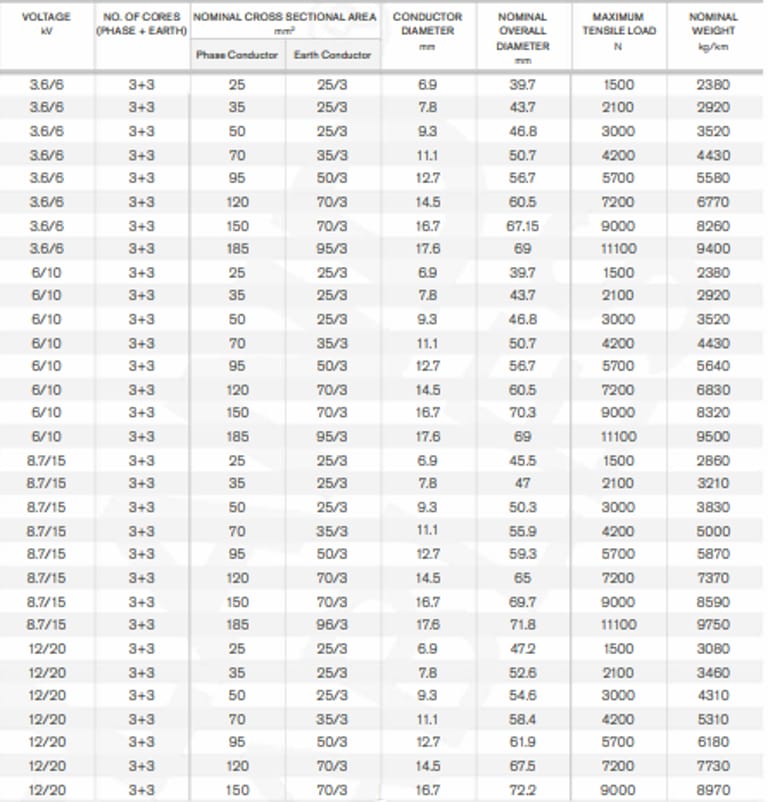

DIMENSI
Kabel fleksibel NTSCGEWOU tegangan menengah telah menjadi komponen penting dalam distribusi listrik untuk tambang dan peralatan penanganan material di Indonesia. Dengan kemampuan menahan tekanan mekanis tinggi dan fleksibilitas yang optimal, kabel ini dirancang untuk mendukung sistem distribusi tetap dan peralatan bergerak.
Apa Struktur Kabel NTSCGEWOU dan Mengapa Penting untuk Distribusi Tambang?
Struktur kabel NTSCGEWOU dirancang untuk menghadapi kondisi ekstrim di tambang dan fasilitas industri. Komponen utamanya meliputi:
Konduktor Fase: Tembaga fleksibel berlapis timah kelas 5, memungkinkan fleksibilitas tinggi dan konduktivitas optimal.
Isolasi: Kompon karet khusus yang tahan panas, memastikan isolasi listrik tetap aman.
Lapisan Semi-Konduktif: Terdiri dari pita semi-konduktif pada konduktor dan lapisan karet semi-konduktif pada isolasi untuk mengurangi tegangan permukaan dan meningkatkan umur kabel.
Konduktor Bumi: Tembaga timah fleksibel, memastikan keamanan listrik dan perlindungan dari gangguan arus bocor.
Filler Tengah: Kompon semi-konduktif di atas support tekstil polyester, menjaga bentuk kabel.
Selubung Dalam dan Luar: Karet komposit dengan pelindung anti-torsi (pada tipe NTSCGEWOU ATB), menjaga kabel dari keausan mekanis.
Braid Anti-Torsi: Polyester, memberikan kekuatan tambahan terhadap putaran.
Struktur ini memungkinkan kabel menahan tegangan mekanis tinggi, torsi, dan kondisi lingkungan yang ekstrem seperti suhu -40°C hingga +80°C dalam kondisi statis.
Di Mana dan Bagaimana Kabel NTSCGEWOU Digunakan di Indonesia?
1. Aplikasi di Tambang
Kabel ini digunakan untuk distribusi listrik tetap di tambang terbuka dan bawah tanah. Keunggulannya meliputi:
Menahan getaran dan benturan peralatan berat.
Tahan terhadap debu, kelembaban, dan suhu ekstrem.
Mendukung peralatan bergerak seperti conveyor dan mesin penanganan material.
Studi Kasus Indonesia:
Di tambang nikel Sulawesi Tenggara, kabel NTSCGEWOU 6/10kV digunakan untuk distribusi daya ke sistem conveyor sepanjang 2 km, mampu beroperasi stabil selama lebih dari 5 tahun tanpa gangguan utama.
2. Aplikasi pada Sistem Penanganan Material
Menghubungkan crane bergerak, automated guided vehicle (AGV), dan conveyor.
Mendukung peralatan yang sering berubah arah dengan radius tekukan minimal.
3. Instalasi Indoor dan Outdoor
Kabel ini dapat dipasang di dalam gedung pabrik maupun di luar ruangan, dengan perlindungan dari sinar UV dan cuaca ekstrim.
Bagaimana Kabel NTSCGEWOU Dibandingkan dengan Kabel Lainnya?
Fitur | NTSCGEWOU | Kabel Tegangan Menengah Biasa | Kabel Fleksibel PVC |
|---|---|---|---|
Fleksibilitas | Sangat tinggi | Sedang | Rendah |
Torsi Maksimum | ±25°/m | ±10°/m | ±5°/m |
Suhu Operasional | -40°C hingga +80°C | -20°C hingga +70°C | -10°C hingga +60°C |
Tahan Mekanik | Sangat baik | Cukup | Kurang |
Aplikasi Tambang | Ya | Terbatas | Tidak |
Kesimpulan: NTSCGEWOU unggul dalam aplikasi ekstrim yang memerlukan fleksibilitas, ketahanan mekanis, dan operasi jangka panjang.
FAQ: Pertanyaan Umum Mengenai Kabel NTSCGEWOU
Bagaimana Cara Memilih Ukuran Kabel NTSCGEWOU yang Tepat untuk Tambang?
Pilih berdasarkan arus nominal, tegangan operasi, dan jarak distribusi. Perhatikan juga radius tekukan minimal untuk pemasangan tetap.
Apakah Kabel NTSCGEWOU Aman untuk Digunakan di Kondisi Basah atau Luar Ruangan?
Ya, kabel ini memiliki selubung karet tahan cuaca dan UV, serta lapisan semi-konduktif untuk perlindungan ekstra.
Berapa Lama Umur Kabel NTSCGEWOU di Tambang?
Dengan pemeliharaan rutin, kabel ini dapat bertahan 5–10 tahun tergantung kondisi operasional.
Bagaimana Cara Memasang Kabel NTSCGEWOU?
Gunakan radius tekukan minimal 6x diameter kabel.
Hindari tarikan berlebihan saat pemasangan.
Gunakan penopang anti-torsi untuk kabel yang bergerak.
Apa Perbedaan NTSCGEWOU dan NTSCGEWOU ATB?
Versi ATB dilengkapi anti-torsion braid untuk melindungi kabel dari putaran berlebihan pada peralatan bergerak.
Dapatkah Kabel Ini Digunakan untuk Sistem Reeling atau Festoon?
Ya, dengan pergerakan terbatas (maks 20 m/min), kabel fleksibel ini cocok untuk festoon dan reeling cable pada peralatan ringan hingga menengah.
Saran Instalasi dan Pemeliharaan
Pemeriksaan Rutin: Cek kondisi selubung dan lapisan isolasi setiap 6 bulan.
Proteksi Mekanis: Gunakan tray atau guide roller untuk mengurangi gesekan.
Pengaturan Radius Tekukan: Pastikan kabel tidak mengalami tekukan lebih tajam dari radius minimum.
Lingkungan Operasi: Hindari paparan bahan kimia agresif yang dapat merusak karet atau braid.
Kesimpulan
Kabel fleksibel NTSCGEWOU tegangan menengah 3.6/6kV hingga 12/20kV merupakan solusi ideal untuk distribusi listrik di tambang dan peralatan penanganan material, baik indoor maupun outdoor. Dengan struktur canggih, bahan berkualitas tinggi, dan kapasitas arus besar, kabel ini menjamin operasi aman dan efisien dalam kondisi ekstrem.
Jika Anda tertarik meningkatkan efisiensi distribusi listrik di tambang atau fasilitas industri Anda, konsultasikan dengan distributor resmi NTSCGEWOU untuk pilihan ukuran kabel, instalasi, dan dukungan teknis. Jangan kompromikan keamanan dan performa – pilih kabel yang sesuai standar VDE dan IEC.
