Kabel Fleksibel (N)3GHSSHCH 8.7/15kV & 12/20kV LSZH untuk Peralatan Menengah di Pertambangan dan Terowongan
Kabel (N)3GHSSHCH 8,7/15kV dan 12/20kV
APLIKASI
Kabel fleksibel untuk suplai energi ke peralatan tegangan menengah (MV) dalam aplikasi terowongan dan pertambangan bawah tanah. Versi selubung Low Smoke Zero Halogen (LSZH). Cocok untuk penggunaan di dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal Uo/U: 8,7/15 kV | 12/20 kV
Tegangan Uji: 8,7/15 kV: 24 kV | 12/20 kV: 29 kV
Suhu Lingkungan:
Tetap: -40°C hingga +80°C
Fleksibel: +5°C hingga +80°C
Radius Tekuk Minimum:Tetap: 6 x diameter keseluruhan
Fleksibel: 10 x diameter keseluruhan
KONSTRUKSI
Konduktor Fase: Tembaga fleksibel berserat, kelas 5
Isolasi: Senyawa karet
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor serta lapisan karet semi-konduktif bagian dalam dan luar pada isolasi
Konduktor Pembumian (PE): Layar kawat tembaga individu
Konduktor Kontrol: Tembaga timah berserat fleksibel, kelas 5
Pengisi Tengah: Senyawa karet pada penyangga tekstil poliester
Selubung Dalam Pertama: LSZH (Low Smoke Zero Halogen)
Konduktor Monitoring: Layar kawat tembaga di atas selubung dalam pertama
Selubung Dalam Kedua: LSZH (Low Smoke Zero Halogen)
Pelindung (Armour): Anyaman kawat baja di atas selubung dalam kedua
Selubung Luar: LSZH (Low Smoke Zero Halogen)
Warna Selubung: Hitam
STANDAR
VDE 0250 Bagian 605, VDE 0207
Tahan Api sesuai IEC/EN 60332-1-2
Bebas Halogen sesuai IEC/EN 60754-1/2

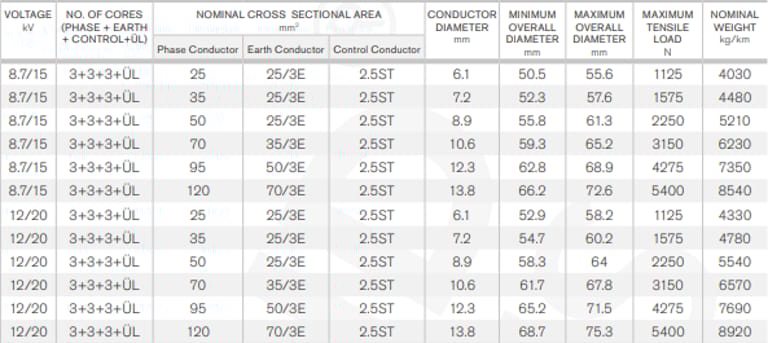

DIMENSI
Kabel fleksibel (N)3GHSSHCH dengan tegangan 8.7/15kV dan 12/20kV LSZH menjadi pilihan utama untuk suplai energi pada peralatan menengah di aplikasi pertambangan bawah tanah dan terowongan. Kabel ini dirancang untuk penggunaan fleksibel dengan lapisan Low Smoke Zero Halogen (LSZH), sehingga aman untuk area terbatas maupun terbuka.
Apa struktur dan bahan kabel (N)3GHSSHCH 8.7/15kV & 12/20kV LSZH?
Kabel ini memiliki konstruksi kompleks untuk memastikan keamanan, fleksibilitas, dan kinerja tinggi di lingkungan pertambangan dan terowongan. Struktur kabel meliputi:
Konduktor Fase:
Tembaga fleksibel berserat kelas 5, memberikan daya hantar tinggi dan tahan mekanis.
Isolasi:
Senyawa karet berkualitas tinggi untuk isolasi listrik dan fleksibilitas.
Lapisan semi-konduktif di sekitar konduktor dan lapisan semi-konduktif tambahan pada isolasi.
Konduktor Pelindung (Earth):
Lapis kawat tembaga individu untuk perlindungan tambahan dan grounding.
Konduktor Kontrol:
Tembaga fleksibel berserat timah kelas 5, mendukung sistem monitoring dan kontrol.
Filler dan Lapisan Pelindung:
Filler pusat dari karet pada tekstil poliester.
Selubung dalam pertama: LSZH.
Konduktor monitoring: lapisan kawat tembaga di atas selubung dalam pertama.
Selubung dalam kedua: LSZH.
Armor: anyaman kawat baja untuk perlindungan mekanis.
Selubung luar: LSZH, warna hitam.
Kombinasi material ini memastikan kabel tahan terhadap panas, gesekan, dan bahaya lingkungan, sekaligus aman dari asap berbahaya saat terjadi kebakaran.
Di mana kabel (N)3GHSSHCH ini digunakan?
Kabel ini ideal untuk:
Pertambangan bawah tanah: suplai daya untuk motor, pompa, ventilasi, dan peralatan otomatisasi.
Terowongan dan konstruksi: menyediakan energi pada peralatan bor, crane, dan conveyor fleksibel.
Aplikasi indoor dan outdoor: tahan suhu ekstrem dan aman dalam ruang terbatas.
Studi kasus di Indonesia:
Sebuah tambang batubara di Kalimantan menggunakan kabel 12/20kV untuk suplai energi ke conveyor utama. Kabel fleksibel ini mampu menahan pergerakan mesin berat tanpa gangguan.
Proyek terowongan MRT Jakarta mengadopsi 8.7/15kV LSZH untuk keamanan asap rendah saat pekerjaan berada di area publik.
Bagaimana perbandingan (N)3GHSSHCH dengan kabel pertambangan lain?
Fitur | (N)3GHSSHCH LSZH | Kabel Mineral (MICC) | Kabel PVC Standard |
|---|---|---|---|
Fleksibilitas | Tinggi | Rendah | Sedang |
Smoke & Halogen | LSZH | Non-LSZH | Non-LSZH |
Perlindungan Mekanis | Steel Wire Armor | Steel Tape | None |
Instalasi Outdoor | Ya | Terbatas | Ya |
Harga | Medium | Tinggi | Rendah |
Kapasitas Arus | Tinggi | Medium | Medium |
Kesimpulan: (N)3GHSSHCH lebih fleksibel dan aman di area terbatas, sedangkan MICC lebih tahan panas ekstrem, dan kabel PVC lebih ekonomis tapi risiko asap tinggi.
FAQ: Pertanyaan Umum tentang Kabel (N)3GHSSHCH
1. Apa keunggulan LSZH pada kabel ini?
LSZH meminimalkan asap dan bebas halogen saat terbakar, meningkatkan keselamatan pekerja di area tertutup.
2. Apakah kabel ini cocok untuk peralatan bergerak?
Ya, desain fleksibel dan armor kawat baja memungkinkan pergerakan mesin seperti crane dan conveyor.
3. Berapa lama umur pakai kabel ini?
Dengan pemeliharaan yang tepat, kabel LSZH fleksibel ini bisa bertahan 15–20 tahun di lingkungan pertambangan.
4. Bisakah kabel ini digunakan di area basah atau lembab?
Ya, namun disarankan perlindungan tambahan seperti duct atau conduit untuk area dengan genangan air tinggi.
5. Bagaimana cara memilih ukuran kabel yang tepat?

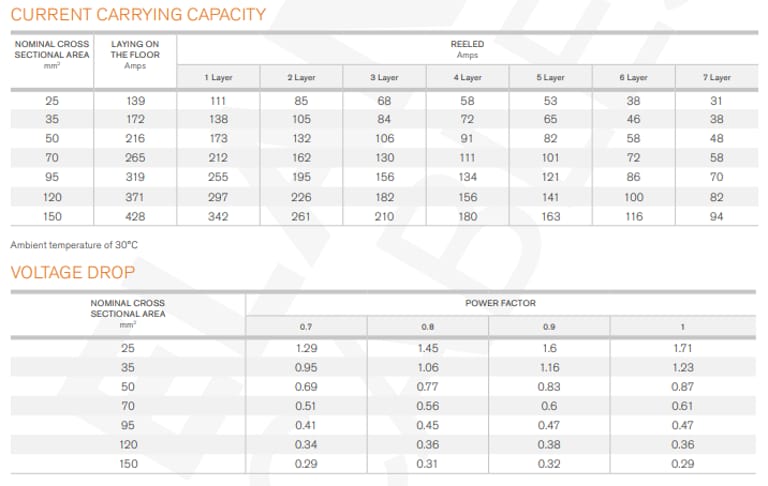

Pertimbangkan arus maksimum, panjang kabel, faktor daya, dan suhu lingkungan. Gunakan tabel kapasitas arus dan drop tegangan sebagai panduan.
6. Apakah kabel ini ramah lingkungan?
LSZH tidak mengandung halogen berbahaya dan menghasilkan asap minimal, lebih aman bagi pekerja dan lingkungan.
Jika Anda bekerja di industri pertambangan atau konstruksi terowongan di Indonesia dan membutuhkan kabel fleksibel yang aman, tahan lama, dan berperforma tinggi, pertimbangkan (N)3GHSSHCH LSZH. Hubungi distributor resmi untuk konsultasi teknis, perhitungan kapasitas arus, dan rekomendasi pemasangan agar proyek Anda berjalan aman dan efisien.
