Kabel Fleksibel AS/NZS Type 409: Solusi Andal untuk Industri Pertambangan Indonesia dengan Teknologi Polychloroprene dan EPR Insulation yang Mendukung Operasi Dragline hingga 22kV

Pendahuluan

Industri pertambangan Indonesia terus mengalami perkembangan pesat dalam beberapa tahun terakhir. Menurut data Kementerian Energi dan Sumber Daya Mineral, sektor pertambangan berkontribusi sekitar 8-10% terhadap Produk Domestik Bruto (PDB) nasional. Dengan semakin kompleksnya operasi pertambangan, baik di tambang terbuka maupun bawah tanah, kebutuhan akan infrastruktur pendukung yang handal menjadi semakin krusial.

Salah satu komponen vital yang sering diabaikan namun memiliki peran strategis adalah sistem kabel listrik. Kabel bukan sekadar penghubung listrik biasa—dalam lingkungan pertambangan yang keras, kabel harus mampu bertahan terhadap kondisi ekstrem sambil memastikan pasokan daya yang stabil untuk peralatan berat senilai miliaran rupiah.

Kabel AS/NZS Type 409 hadir sebagai jawaban atas tantangan tersebut. Dirancang khusus untuk industri pertambangan dengan teknologi terdepan, kabel ini menawarkan solusi komprehensif untuk berbagai kebutuhan operasional, mulai dari peralatan genggam hingga mesin dragline raksasa. Dengan rentang tegangan dari 1.1kV hingga 22kV, kabel Type 409 menjadi pilihan strategis bagi perusahaan pertambangan yang mengutamakan efisiensi, keamanan, dan keberlanjutan operasi.

Mengapa Kabel Type 409 Menjadi Pilihan Utama?

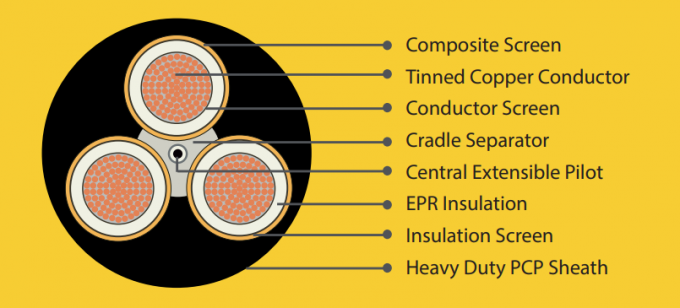

Konstruksi yang Revolusioner

Kabel Type 409 dibangun dengan teknologi konstruksi berlapis yang dirancang khusus untuk mengatasi tantangan lingkungan pertambangan. Setiap lapisan memiliki fungsi spesifik yang berkontribusi pada performa keseluruhan kabel.

Konduktor Tembaga Berlapis Timah Inti kabel menggunakan tiga konduktor tembaga anil berlapis timah yang fleksibel. Pemilihan tembaga anil memberikan konduktivitas listrik yang optimal, sementara lapisan timah melindungi dari korosi yang umum terjadi di lingkungan pertambangan yang lembab dan korosif. Konfigurasi untaian fleksibel memungkinkan kabel menahan jutaan siklus bengkok tanpa mengalami kelelahan logam.

Teknologi Layar Semikonduktif Untuk tegangan 3.3kV ke atas, kabel dilengkapi dengan layar konduktor dari bahan semikonduktif. Teknologi ini berfungsi mengurangi stres listrik dan mencegah terjadinya discharge parsial yang dapat merusak isolasi. Ini sangat penting untuk operasi jangka panjang di lingkungan dengan tingkat kelembaban tinggi.

Isolasi EPR (Ethylene Propylene Rubber) Jantung perlindungan kabel terletak pada isolasi EPR yang memberikan ketahanan termal hingga 90°C dalam operasi normal. EPR memiliki sifat dielektrik yang excellent dan resistance terhadap ozon, radiasi UV, serta berbagai bahan kimia industri. Ketebalan isolasi bervariasi dari 1.5mm untuk Type 409.1 hingga 10.5mm untuk Type 409.22, disesuaikan dengan kebutuhan tegangan operasi.

Keunggulan Selubung Polychloroprene (PCP)

Selubung luar menggunakan polychloroprene tugas berat yang menjadi pembeda utama kabel Type 409. Material ini dipilih karena kombinasi sifat unggul:

• Ketahanan Abrasi Exceptional: Mampu bertahan terhadap gesekan dengan permukaan kasar, batu, dan logam

• Chemical Resistance: Tahan terhadap oli hidrolik, bahan bakar, asam lemah, dan alkali

• Temperature Stability: Mempertahankan fleksibilitas pada suhu -25°C hingga +85°C

• Flame Retardancy: Memiliki sifat tahan api dengan emisi asap rendah, crucial untuk keselamatan tambang

Center Extensible Pilot: Inovasi untuk Stabilitas

Fitur unik kabel Type 409 adalah adanya Central Extensible Pilot—konduktor pilot di tengah kabel yang dilapisi EPR. Komponen ini berfungsi sebagai:

• Sistem monitoring untuk deteksi kerusakan kabel

• Stabilizer struktural yang mencegah twist dan deformasi

• Jalur komunikasi untuk sistem kontrol otomatis

Spesifikasi Teknis Lengkap

Rentang Tegangan dan Aplikasi

Kabel Type 409 tersedia dalam beberapa varian tegangan:

Type 409.1 (1.1kV)

• Aplikasi: Peralatan genggam, drill portable, sistem penerangan

• Diameter: 30.0-96.3mm

• Berat: 129-1800 kg/100m

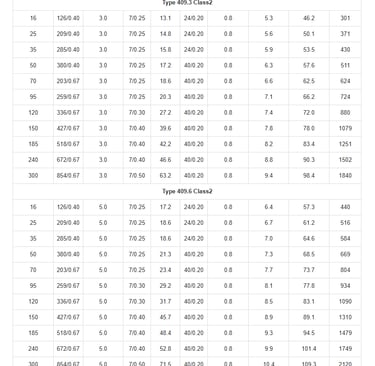

Type 409.3 (3.3kV)

• Aplikasi: Conveyor system, crusher, screening equipment

• Diameter: 46.2-98.4mm

• Berat: 301-1840 kg/100m

Type 409.6 (6.6kV)

• Aplikasi: Excavator besar, loader, sistem ventilasi utama

• Diameter: 57.3-109.3mm

• Berat: 443-2120 kg/100m

Type 409.11 (11kV)

• Aplikasi: Substations, main feeders, large motors

• Diameter: 75.6-108.8mm

• Berat: 756-1830 kg/100m

Type 409.22 (22kV)

• Aplikasi: Dragline, shovel raksasa, main power distribution

• Diameter: 105.0-114.0mm

• Berat: 1405-1710 kg/100m

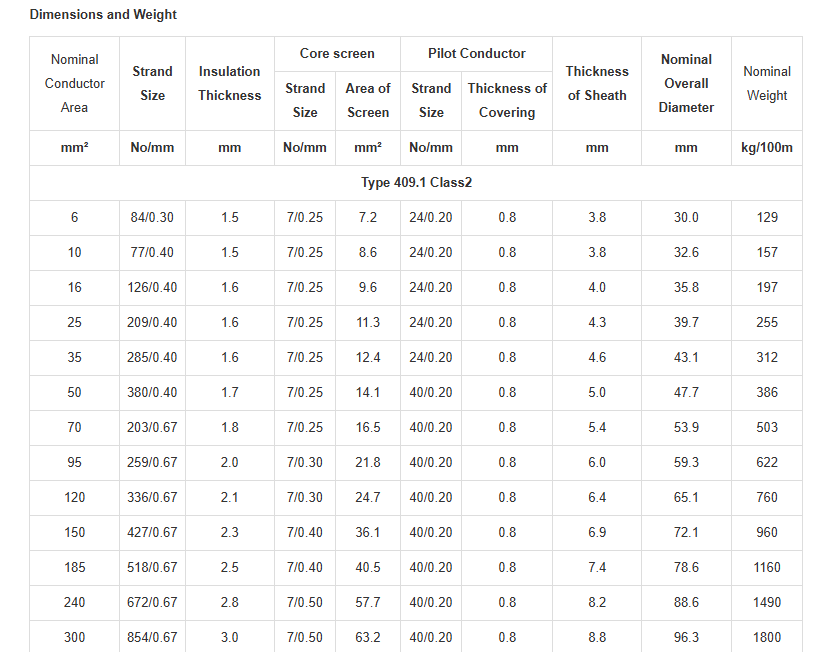

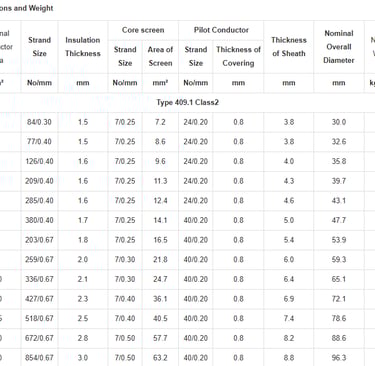

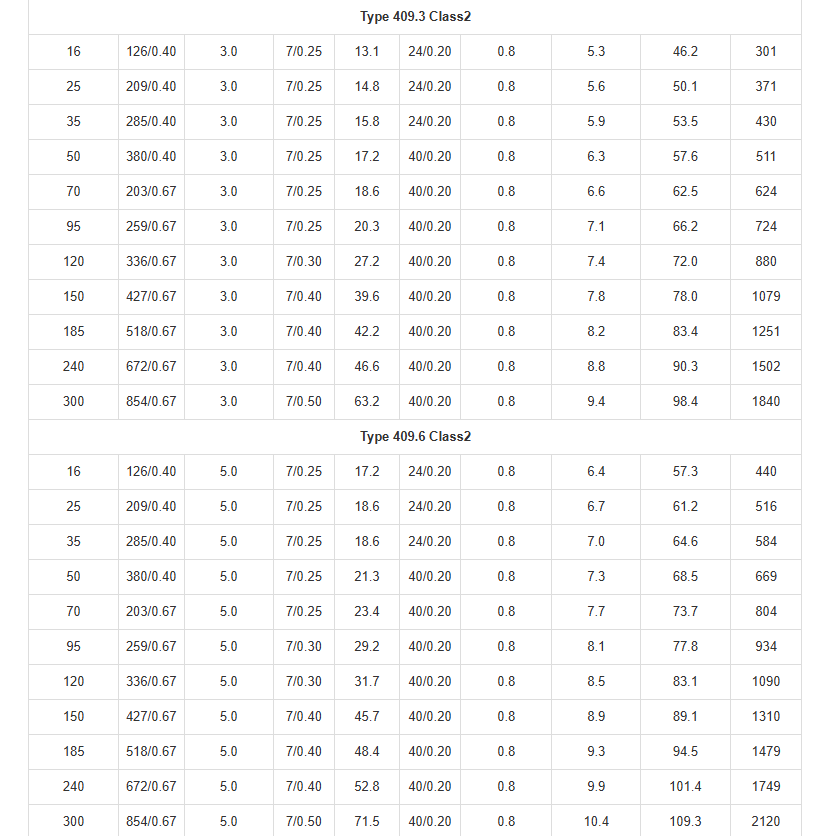

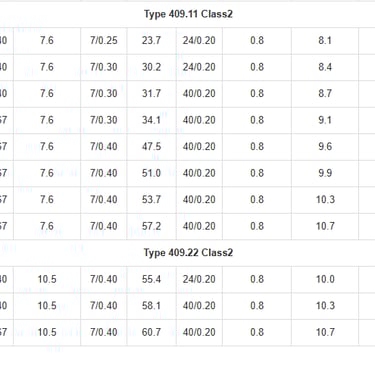

Parameter Teknis Kritis

Ukuran Konduktor: 6mm² hingga 300mm²

• 6mm²: 84 untaian × 0.30mm diameter

• 300mm²: 854 untaian × 0.67mm diameter

Konstruksi Layar:

• Untaian tembaga berlapis timah: 7/0.25mm hingga 7/0.50mm

• Luas penampang layar: 7.2mm² hingga 71.5mm²

Pilot Conductor: 24/0.20mm atau 40/0.20mm dengan covering EPR 0.8mm

Skenario Aplikasi di Industri Pertambangan Indonesia

Studi Kasus: PT Freeport Indonesia

PT Freeport Indonesia, operator tambang tembaga terbesar di Indonesia, menghadapi tantangan unik dalam operasi underground mining di ketinggian 4.000 meter. Kondisi ekstrem dengan suhu dingin, kelembaban tinggi, dan tekanan operasional 24/7 membutuhkan kabel yang dapat diandalkan tanpa kompromi.

Implementasi kabel Type 409.11 untuk sistem power distribution utama menunjukkan hasil impressive:

• Downtime berkurang 35% dibandingkan kabel konvensional

• Maintenance cost turun 28% dalam periode 18 bulan

• Zero insulation failure selama operasi normal

Aplikasi pada Tambang Batubara Kalimantan

Di tambang batubara open pit Kalimantan, kabel Type 409 digunakan untuk:

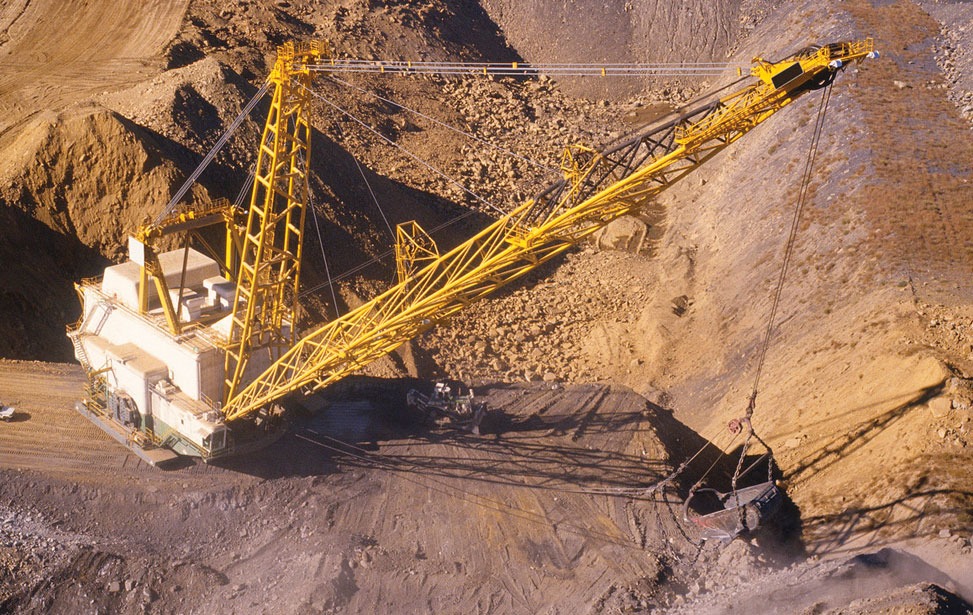

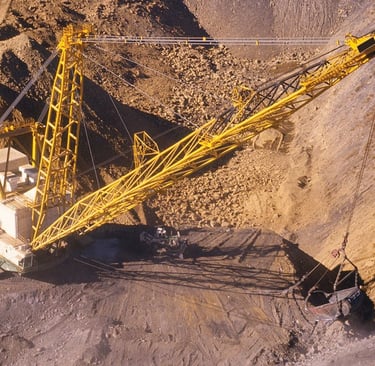

Dragline Operations Dragline dengan bucket capacity 40 cubic meter membutuhkan daya hingga 8MW. Kabel Type 409.22 dengan konduktor 185mm² memberikan:

• Voltage drop minimal pada distance 1000 meter

• Fleksibilitas optimal untuk trailing operations

• Ketahanan terhadap coal dust dan moisture

Shovel dan Excavator Raksasa Excavator Liebherr R996B dengan operating weight 673 ton menggunakan kabel Type 409.6:

• Continuous power rating 1200kW

• Capable untuk swing operations dengan radius 12 meter

• Tahan terhadap repetitive bending cycles

Mobile Equipment di Tambang Nikel Sulawesi

Tambang nikel di Sulawesi Tenggara menggunakan kabel Type 409.3 untuk:

• Fleet management system dengan 45 unit hauler

• Continuous miner operations 16 jam/hari

• Integration dengan automated dispatch system

Standar dan Compliance

Kabel Type 409 memenuhi standar internasional yang ketat:

AS/NZS 2802:2000: Mining Cable Standard

• Flammability requirements untuk underground mining

• Smoke emission limits

• Mechanical strength specifications

AS/NZS 1125: Copper Conductor Standards

• Conductivity requirements minimum 58.5 MS/m

• Strand construction tolerances

• Tin coating specifications

AS/NZS 3808: Insulation and Sheathing Materials

• EPR compound characteristics

• PCP sheath properties

• Aging and thermal testing

AS/NZS 5000.1: Electrical Cable Requirements

• Voltage withstand tests

• Insulation resistance standards

• Corona inception voltage

Panduan Instalasi dan Best Practices

Persiapan Instalasi

Site Survey dan Planning Sebelum instalasi, lakukan assessment menyeluruh:

• Topografi jalur kabel

• Environmental conditions (temperature, humidity, chemical exposure)

• Mechanical stress factors

• Emergency access requirements

Handling Equipment Kabel Type 409 dengan berat hingga 21 kg/meter membutuhkan equipment khusus:

• Cable drums dengan capacity sesuai

• Cable pullers dengan tension control

• Protection guards untuk sharp edges

• Proper lifting equipment untuk manhole access

Teknik Instalasi Professional

Minimum Bending Radius

• Static installation: 12 × overall diameter

• Dynamic applications: 20 × overall diameter

• Emergency conditions: 8 × overall diameter (temporary)

Cable Support Systems Untuk trailing applications:

• Cable reels dengan automatic wind-up

• Cable festoon systems untuk linear movement

• Protective cable carriers untuk harsh environments

• Strain relief connectors dengan IP67 rating

Electrical Connections

• Menggunakan connectors yang compatible dengan PCP sheath

• Heat shrink terminations untuk moisture protection

• Proper earthing untuk composite screen

• Pilot conductor connections untuk monitoring system

Program Maintenance Preventif

Inspeksi Rutin (Bulanan)

• Visual inspection untuk damage fisik

• Sheath condition assessment

• Connector tightness check

• Pilot conductor continuity test

Testing Komprehensif (6 Bulanan)

• Insulation resistance measurement (minimum 1000MΩ)

• Hipot testing pada 80% rated voltage

• Screen continuity verification

• Thermal imaging untuk hot spots detection

Predictive Maintenance

• Partial discharge monitoring untuk HV cables

• Cable sheath integrity testing

• Trending analysis untuk performance degradation

• Planned replacement scheduling

Perbandingan dengan Alternatif Lain

Type 409 vs Type 441 Mining Cable

Type 441 Advantages:

• Semi-conductive screen construction

• Optimized untuk reeling applications

• Lower cost untuk short-term projects

Type 409 Superior Features:

• Heavy-duty PCP sheath lebih durable

• Better chemical resistance

• Central extensible pilot untuk stability

• Wider voltage range options

Type 409 vs Type 455 Trailing Cable

Type 455 Specialization:

• Designed specifically untuk slow reeling

• Optimized bend radius

• Enhanced flexibility

Type 409 Comprehensive Solution:

• Suitable untuk both trailing dan stationary

• Higher voltage ratings available

• Better environmental protection

• Longer service life

Tren dan Inovasi Masa Depan

Smart Cable Technology

Development terbaru dalam kabel mining mencakup:

• Integrated fiber optics untuk real-time monitoring

• IoT sensors untuk predictive maintenance

• Digital twin technology untuk performance optimization

• Machine learning algorithms untuk failure prediction

Environmental Sustainability

Industri pertambangan Indonesia semakin fokus pada sustainability:

• Recyclable cable materials

• Reduced carbon footprint manufacturing

• Extended service life mengurangi waste

• Compliance dengan ESG requirements

Automation Integration

Kabel Type 409 designed ready untuk:

• Autonomous mining equipment

• Remote operation systems

• 5G connectivity infrastructure

• Edge computing applications

Kesimpulan dan Rekomendasi

Kabel AS/NZS Type 409 merepresentasikan solusi comprehensive untuk tantangan industri pertambangan Indonesia. Dengan kombinasi teknologi konstruksi advanced, material berkualitas tinggi, dan compliance terhadap standar internasional, kabel ini memberikan value proposition yang compelling untuk berbagai scale operasi pertambangan.

Key Recommendations:

1. Untuk New Mining Projects: Specify Type 409 dari awal untuk maximum integration benefit

2. Retrofit Applications: Gradual replacement selama maintenance windows

3. Critical Applications: Prioritize Type 409 untuk dragline, main feeders, dan safety systems

4. Training Investment: Ensure proper training untuk installation dan maintenance teams

5. Supplier Partnership: Establish long-term relationship dengan authorized distributors

Strategic Considerations:

Mengingat target Indonesia menjadi negara maju pada 2045, investasi dalam infrastruktur pertambangan yang sustainable menjadi crucial. Kabel Type 409 tidak hanya memberikan immediate operational benefits, tetapi juga positioning perusahaan untuk future technology integration dan regulatory compliance yang semakin ketat.

Dengan track record proven di berbagai challenging environments dan continuous innovation dari manufacturer, kabel AS/NZS Type 409 positioned sebagai long-term investment yang memberikan competitive advantage bagi industri pertambangan Indonesia dalam menghadapi tantangan global mining industry.

Untuk konsultasi teknis dan pemilihan spesifikasi yang tepat sesuai aplikasi spesifik, disarankan untuk bekerjasama dengan authorized distributors yang memiliki expertise dalam mining cable applications dan understanding mendalam tentang unique challenges industri pertambangan Indonesia.
