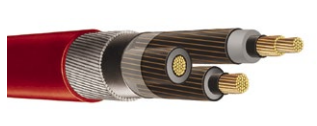

Kabel Feeder Tambang Tembaga 6,35/11 kV AS/NZS 1972 Berselubung, XLPE Terlindungi & Armor Baja
KABEL PEMBERI DAYA TAMBANG 6,35/11 kV Tembaga
Deskripsi Kabel
Kabel tiga inti dengan konduktor tembaga, berscreen dan bersenjata, sesuai dengan standar AS/NZS 1972.
Aplikasi
Cocok sebagai pasokan utama untuk tambang dan jaringan industri.
Sertifikasi
AS/NZS 1972
Perilaku terhadap Api dan Nyala
Tahan api (Flame retardant)
Rentang Suhu Operasi
Suhu maksimum operasi: +90°C
Suhu minimum operasi: -25°C
Radius Lentur Minimum
Kabel terpasang: 12D
Fleksibilitas
Kaku (Rigid)
Ketahanan terhadap
Paparan kimia: Sangat baik / Sering
Dampak mekanis: Sangat berat
Paparan air: Percikan air
Paparan sinar matahari dan cuaca: Sangat baik / Sering
Desain Kabel
Isolasi: XLPE (Cross Linked Polyethylene), berscreen, bersenjata GSW, selubung PVC.
Inti konduktor: Logam tembaga polos, melingkar dan dikompakkan.
Layar konduktor: Senyawa semikonduktor diekstrusi, terikat pada isolasi, diterapkan bersamaan dengan proses isolasi.
Isolasi: XLPE standar.
Layar isolasi: Senyawa semikonduktor diekstrusi.
Layar logam: Kawat tembaga polos dan dianil. Luas layar gabungan dirancang untuk memberikan minimal 50% konduktansi dari salah satu konduktor daya.
Pelindung (Armour): Kawat baja galvanis.
Selubung luar: PVC merah tipe 5V-90.
Kondisi Instalasi
Di udara bebas
Dalam saluran (duct)
Tanah langsung
Parit
Karakteristik Fisik & Listrik
Kabel feeder tambang adalah tulang punggung jaringan listrik di tambang modern. Bagi industri tambang tembaga, pemilihan kabel yang tepat sangat krusial untuk memastikan operasional yang aman dan efisien. Salah satu kabel unggulan yang banyak digunakan adalah Kabel Feeder Tambang Tembaga 6,35/11 kV AS/NZS 1972 dengan isolasi XLPE, pelindung logam, dan armor baja.
Di Mana Kabel Feeder 6,35/11 kV Biasanya Digunakan?
Kabel ini dirancang sebagai pasokan utama listrik untuk tambang dan jaringan industri. Beberapa skenario penggunaan meliputi:
Tambang Terbuka dan Bawah Tanah: Menyediakan daya untuk crusher, conveyor, pompa air, dan fasilitas penerangan.
Jaringan Industri Besar: Digunakan untuk menghubungkan trafo dan switchgear di pabrik atau fasilitas pemrosesan bijih.
Kondisi Lingkungan Ekstrim: Tahan air percikan, paparan sinar matahari, dan benturan mekanik berat, cocok untuk tambang terbuka di daerah tropis Indonesia.
Bagaimana Kabel Feeder Ini Dibandingkan dengan Kabel Tambang Lainnya?
Kabel feeder 6,35/11 kV memiliki beberapa keunggulan dibandingkan kabel non-armored atau isolasi PVC konvensional:
Aspek | Kabel Feeder 6,35/11 kV | Kabel PVC Konvensional |
|---|---|---|
Perlindungan Mekanik | Armor baja galvanis | Tidak ada atau ringan |
Isolasi | XLPE | PVC |
Tahan Panas | +90°C | +70°C |
Tahan Kimia & Radiasi | Sangat baik | Sedang |
Fleksibilitas | Kaku | Lebih fleksibel |
Aplikasi Tambang | Primer & heavy-duty | Secondary & ringan |
Bagaimana Cara Menginstal Kabel Feeder 6,35/11 kV dengan Aman?
Beberapa tips instalasi yang profesional:
Persiapkan Rute Pemasangan: Pastikan jalur bebas dari benda tajam, batu besar, dan air menggenang.
Gunakan Radius Tekuk yang Tepat: Ikuti radius minimum instalasi (12D) untuk menghindari kerusakan isolasi.
Gunakan Penahan atau Duct: Untuk kabel di udara atau di duct, pastikan tidak ada tekanan berlebih pada armor.
Periksa Arus Beban: Pilih ukuran kabel sesuai kebutuhan arus, dengan memperhitungkan kondisi tanah atau duct.
Grounding dan Bonding: Pastikan armor dan screen terhubung dengan sistem grounding untuk keamanan.
Apa Saja Pertanyaan Umum (FAQ) Mengenai Kabel Feeder 6,35/11 kV?
1. Berapa umur pakai kabel ini di tambang?
Umur pakai tergantung lingkungan dan beban. Dengan pemasangan sesuai standar AS/NZS 1972 dan perawatan rutin, kabel ini bisa bertahan 15–20 tahun.
2. Apakah kabel ini bisa digunakan di tambang bawah tanah dan terbuka?
Ya, kabel ini dirancang untuk lingkungan berat, baik di udara bebas, duct, tanah, maupun parit.
3. Bagaimana memilih ukuran kabel yang tepat?
Pertimbangkan arus maksimum, jarak, dan kondisi instalasi. Gunakan tabel spesifikasi arus dan ISC untuk memilih konduktor yang sesuai.
4. Apa keunggulan XLPE dibanding PVC?
XLPE menawarkan tahanan panas lebih tinggi, daya dielektrik lebih baik, dan umur lebih panjang dibanding isolasi PVC.
5. Bagaimana perawatan kabel di tambang?
Inspeksi visual secara berkala
Bersihkan dari debu dan endapan kimia
Pastikan tidak ada tekanan atau tekukan berlebih
Apakah Ada Studi Kasus Penggunaan Kabel Feeder 6,35/11 kV di Indonesia?
Di Tambang Tembaga Tujuh Bukit, Papua, kabel ini digunakan untuk menyalurkan daya ke crusher dan conveyor utama. Hasilnya:
Operasional stabil meski kondisi cuaca ekstrem
Kerusakan mekanik minimal berkat armor baja
Pemeliharaan lebih mudah, mengurangi downtime
Studi kasus ini menunjukkan bahwa pemilihan kabel berkualitas sesuai standar internasional seperti AS/NZS 1972 sangat penting untuk tambang modern.
Bagaimana Memilih Kabel Feeder yang Tepat untuk Proyek Anda?
Tentukan arus beban dan jarak dari sumber ke peralatan.
Pilih material konduktor: tembaga untuk efisiensi tinggi.
Periksa standar dan sertifikasi: AS/NZS 1972 memberikan jaminan kualitas.
Pertimbangkan lingkungan operasional: tahan benturan, air, panas, dan kimia.
Gunakan ukuran kabel sesuai tabel spesifikasi untuk menghindari overheating atau drop voltage.
Kesimpulan dan Rekomendasi
Kabel Feeder Tambang Tembaga 6,35/11 kV AS/NZS 1972 adalah solusi teknis dan ekonomis untuk jaringan listrik tambang yang berat dan kritikal. Dengan struktur XLPE, armor baja, dan pelindung semikonduktor, kabel ini:
Tahan terhadap beban mekanik berat
Tahan terhadap panas, kimia, dan radiasi matahari
Memberikan arus aman dan stabil untuk peralatan tambang
Rekomendasi: Pilih ukuran konduktor sesuai kebutuhan arus dan kondisi pemasangan, lakukan inspeksi rutin, dan gunakan kabel ini untuk pasokan primer di tambang dan jaringan industri berat.
Jika Anda ingin memastikan pasokan listrik tambang yang aman dan efisien, hubungi distributor resmi kabel feeder tembaga 6,35/11 kV dan dapatkan konsultasi teknis lengkap sesuai standar AS/NZS 1972.
