Kabel Daya Tambang MP-GC 15kV 3 Inti, Konduktor Tembaga, Isolasi XLPE, Selubung PVC Kabel Feeder Tambang Profesional untuk Instalasi Luar dan Tanah Basah/Kering
Tipe MP-GC Kabel Daya Tambang Tiga Konduktor, Selubung PVC, 15kV
Aplikasi
Kabel ini dirancang untuk koneksi antar unit sistem distribusi di tambang, cocok untuk pemasangan di saluran (duct), pipa konduit, udara terbuka, serta untuk penanaman langsung di lokasi basah maupun kering.
Standar
ICEA S-75-381 / NEMA WC 58
ASTM B-8
CAN/CSA C22.2 No. 96

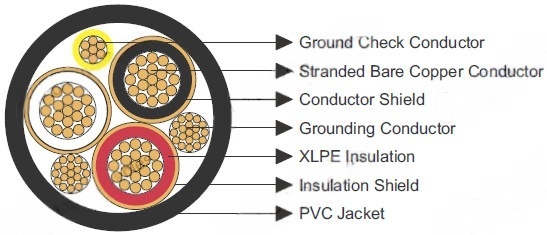

Konstruksi
Konduktor: Konduktor tembaga telanjang annealed tersusun (stranded).
Perisai Konduktor: Lapisan konduktif.
Isolasi: Cross-Linked Polyethylene (XLPE).
Perisai Isolasi: Lapisan konduktif + pita tembaga.
Konduktor Pemeriksa Ground (Ground Check): Konduktor tembaga dengan isolasi polypropylene kuning.
Konduktor Grounding: Konduktor tembaga timah (tinned copper).
Selubung: Polyvinyl Chloride (PVC), warna hitam.
Opsi
Bahan selubung lain seperti CSP, PCP, NBR, PVC, atau TPU tersedia atas permintaan.
Sifat Mekanik dan Termal
Radius Lentur Minimum: 12×OD
Suhu Operasi Maksimum Konduktor: +90℃
Dimensi dan Berat
Kabel daya tambang MP-GC 15kV 3 inti dengan konduktor tembaga, isolasi XLPE, dan selubung PVC merupakan salah satu solusi utama untuk distribusi daya di tambang modern. Artikel ini akan membahas secara mendalam struktur, material, spesifikasi teknis, aplikasi, hingga panduan instalasi dan FAQ yang relevan bagi pengguna di Indonesia. Dengan informasi ini, Anda dapat memahami performa, keunggulan, serta cara memilih dan menggunakan kabel ini secara optimal.
Dimana Kabel MP-GC 15kV Dapat Digunakan?
Kabel MP-GC 15kV dirancang untuk fleksibilitas instalasi, termasuk:
Dalam duct atau conduit: Memudahkan jalur distribusi tertutup.
Di udara terbuka: Tahan terhadap sinar UV dan kondisi cuaca.
Tanah basah atau kering: Cocok untuk penanaman langsung di lokasi tambang yang lembap atau kering.
Koneksi antar unit distribusi tambang: Ideal untuk feeder ke continuous miner atau peralatan tambang lainnya.
Bagaimana Perbandingan Kabel MP-GC dengan Kabel Tambang Lainnya?
Model Kabel | Isolasi | Jaket | Tegangan | Aplikasi | Kelebihan |
|---|---|---|---|---|---|
MP-GC 15kV | XLPE | PVC | 15 kV | Feeder antar unit distribusi | Tahan lembab, fleksibel, mudah instalasi |
MP-GC 25kV | XLPE | CPE | 25 kV | Feeder jarak lebih jauh | Tegangan lebih tinggi, cocok untuk sistem besar |
SANS Type 61A 1.1kV | XLPE | PVC | 1.1 kV | Tambang platinum/gold | Tahan mekanik tinggi, aman di tambang bawah tanah |
Bagaimana Kabel MP-GC 15kV Digunakan di Tambang Indonesia? (Studi Kasus)
Studi Kasus: Tambang Batubara Kalimantan Selatan
Masalah: Kabel lama sering rusak karena kelembaban tinggi dan abrasi tanah.
Solusi: Menggunakan kabel MP-GC 15kV dengan selubung PVC, instalasi langsung di tanah dan duct.
Hasil: Penurunan gangguan listrik hingga 35%, peningkatan keselamatan pekerja, dan umur kabel lebih panjang (±10 tahun).
Studi Kasus: Tambang Emas Sulawesi
Kebutuhan: Distribusi daya ke continuous miner di area basah.
Solusi: Kabel MP-GC 15kV, grounding conductor dan ground check digunakan untuk memastikan arus bocor aman.
Hasil: Sistem feeder stabil, pemeliharaan lebih mudah, downtime berkurang.
Bagaimana Cara Memasang Kabel MP-GC 15kV dengan Aman?
Perencanaan jalur kabel: Pastikan tidak ada tajam atau bendungan yang bisa merusak kabel.
Gunakan radius tekuk minimum 12×OD: Menghindari kerusakan isolasi dan konduktor.
Pastikan grounding dan ground check terhubung: Mencegah bahaya arus bocor.
Gunakan duct atau conduit di area terbuka: Mengurangi risiko abrasi dan cuaca ekstrem.
Pengecekan berkala: Pastikan tidak ada retak, abrasi, atau perubahan warna pada jaket.
FAQ – Pertanyaan yang Sering Diajukan Tentang Kabel MP-GC 15kV
1. Apakah kabel MP-GC 15kV dapat digunakan di area basah?
Ya, kabel ini dirancang untuk tahan air dan tanah lembab, cocok untuk penanaman langsung.
2. Bagaimana memilih ukuran kabel yang tepat?
Pilih berdasarkan ampacity dan jarak feeder. Tabel spesifikasi di atas bisa dijadikan panduan awal.
3. Apakah isolasi XLPE lebih baik daripada PVC?
XLPE lebih tahan panas (+90°C) dan lebih tahan terhadap medan listrik tinggi dibanding PVC murni, sementara PVC tetap digunakan sebagai jaket pelindung.
4. Apakah saya bisa mengganti selubung PVC dengan material lain?
Ya, tersedia opsi CSP, PCP, NBR, TPU sesuai permintaan dan kondisi lingkungan.
5. Bagaimana cara memeriksa kabel setelah beberapa tahun digunakan?
Lakukan pemeriksaan visual untuk retak, abrasi, atau perubahan warna. Ukur resistansi konduktor dan grounding untuk memastikan performa.
6. Apakah kabel ini kompatibel dengan peralatan tambang di Indonesia?
Ya, kabel ini memenuhi standar internasional seperti ICEA S-75-381/NEMA WC 58, ASTM B-8, dan CAN/CSA C22.2 No. 96, sehingga kompatibel dengan peralatan tambang modern.
Mengapa Memilih Kabel MP-GC 15kV untuk Tambang Anda?
Tahan terhadap kondisi ekstrem: Basah, kering, abrasi, dan sinar UV.
Fleksibilitas instalasi: Duct, conduit, open air, dan direct burial.
Keamanan tinggi: XLPE insulation dan ground check conductor mengurangi risiko listrik bocor.
Hemat biaya jangka panjang: Umur kabel lebih panjang, downtime berkurang, pemeliharaan mudah.
