Kabel Daya Portabel Tiga Konduktor SHD-PCG 2kV untuk Longwall Shearer Tersertifikasi ICEA & ASTM, Isolasi EPR, Selubung CPE Tahan Berat
Tipe SHD-PCG Kabel Daya Portabel Bulat Tiga Konduktor 2kV
Aplikasi
Kabel tugas berat ini dirancang untuk digunakan pada longwall shearers, di mana diperlukan tiga konduktor daya berselubung (shielded), tiga konduktor kontrol tanpa selubung (unshielded), dan satu konduktor grounding.
Standar
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

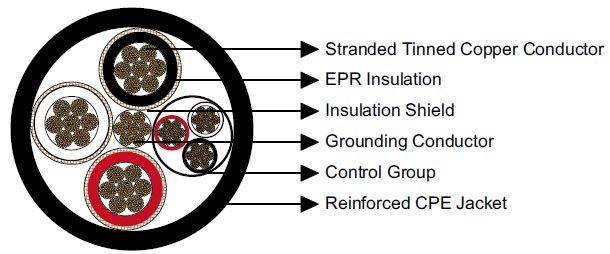

Konstruksi
Konduktor: Konduktor tembaga timah lunak (stranded annealed tinned copper).
Isolasi: Karet Ethylene Propylene (EPR).
Pelindung Isolasi (Insulation Shield): Anyaman tembaga timah/tekstil.
Grup Kontrol (3 Konduktor): Konduktor tembaga timah, isolasi EPR, dan selubung termostat. Warna isolasi: hitam, putih, dan merah.
Konduktor Grounding: Konduktor tembaga timah, terletak di pusat kabel.
Selubung (Jacket): Chlorinated Polyethylene (CPE) reinforced ekstra-tugas berat, warna hitam.
Opsi
Bahan selubung lain seperti CSP/PCP/NBR/PVC tersedia berdasarkan permintaan.
Selubung dua lapis dengan serat penguat di antara kedua lapisan dapat ditawarkan sebagai opsi.
Sifat Mekanik dan Termal
Radius Tekuk Minimum: 6×OD
Temperatur Operasi Maksimum Konduktor: +90℃
Dimensi dan Berat
Construction | No. of | Grounding | Control | Nominal Insulation | Nominal Jacket | Nominal Overall | Nominal Weight | Ampacity | ||||
No. of cores | - | AWG/ | AWG/ | inch | mm | inch | mm | inch | mm | lbs/kft | kg/km | A |
3×1/0 | 259 | 3 | 8 | 0.08 | 2.0 | 0.205 | 5.2 | 2.05 | 52.1 | 3092 | 4602 | 211 |
3×2/0 | 329 | 2 | 8 | 0.08 | 2.0 | 0.220 | 5.6 | 2.25 | 57.1 | 3698 | 5503 | 243 |
3×3/0 | 413 | 1 | 8 | 0.08 | 2.0 | 0.220 | 5.6 | 2.32 | 58.9 | 4295 | 6392 | 279 |
3×4/0 | 532 | 1/0 | 8 | 0.08 | 2.0 | 0.250 | 6.3 | 2.62 | 66.5 | 5115 | 7612 | 321 |
Dalam dunia pertambangan modern, terutama di tambang batubara bawah tanah dengan sistem longwall, kebutuhan akan kabel daya portabel yang tahan lama, aman, dan andal sangat krusial. Kabel Daya Portabel Tiga Konduktor SHD-PCG 2kV hadir sebagai solusi untuk kebutuhan ini, menawarkan konstruksi heavy-duty, isolasi EPR, dan selubung CPE yang tahan terhadap kondisi mekanis ekstrem.
Apa Saja Spesifikasi Mekanis dan Termal Kabel SHD-PCG 2kV?
Kabel ini dirancang agar tahan kondisi ekstrim di tambang bawah tanah:
Radius Bending Minimum: 6×diameter luar (OD)
Suhu Operasi Maksimum Konduktor: +90°C
Ketebalan Isolasi Nominal: 2 mm
Ketebalan Jaket Nominal: 2,05–2,62 inch (5,2–6,3 mm)
Berat Nominal: 3.092–5.115 lbs/kft (4.602–7.612 kg/km)
Ampacity: 211–321 A
Bagaimana Kabel SHD-PCG 2kV Dibandingkan dengan Kabel Portabel Lainnya?
Berikut tabel perbandingan tipe kabel portabel 2kV yang umum digunakan pada longwall shearer:
Tipe Kabel | Konduktor Listrik | Konduktor Kontrol | Konduktor Pentanahan | Jaket | Ampacity | Fleksibilitas |
|---|---|---|---|---|---|---|
SHD-PCG 2kV | 3×1/0 – 3×4/0 tinned copper | 3 AWG/8 tinned copper, EPR | Tinned copper di tengah | CPE heavy-duty | 211–321 A | Sangat Fleksibel |
Type G-GC 2kV | 3×1/0 stranded copper | Tidak bershield | Tembaga timah | PVC | 180–290 A | Fleksibel |
Type MP-GC 2kV | 3×1/0 – 3×4/0 copper | 3 AWG | Grounding tengah | CPE | 200–310 A | Fleksibel, Heavy-Duty |
Dari tabel ini terlihat bahwa SHD-PCG 2kV unggul dalam ketahanan mekanis dan ampacity dibanding tipe lain dengan fleksibilitas tinggi, sangat cocok untuk aplikasi berat seperti longwall shearer.
Di Mana Kabel SHD-PCG 2kV Digunakan di Tambang Indonesia?
Kabel ini banyak digunakan di tambang batubara bawah tanah di Indonesia, misalnya di:
Tambang Bukit Asam (Sumatera Selatan): Longwall shearer menggunakan kabel SHD-PCG untuk penggerak daya utama dan kontrol otomatis.
Tambang Batu Bara Adaro (Kalimantan Selatan): Kabel ini digunakan untuk koneksi mobile unit feeder, memungkinkan operasi continuous mining yang aman.
Tambang Indo Tambang Raya Megah (Kalimantan Tengah): Kabel ini dipilih karena ketahanan terhadap abrasi dan lingkungan lembap.
Keunggulan utama kabel ini adalah daya tahan terhadap lingkungan ekstrim, mengurangi downtime akibat kerusakan kabel, dan memastikan operasi pertambangan tetap aman.
Bagaimana Cara Memilih Kabel SHD-PCG 2kV yang Tepat untuk Tambang Anda?
Periksa Beban Listrik Longwall Shearer: Pastikan ampacity kabel sesuai kebutuhan daya peralatan.
Pertimbangkan Panjang Kabel dan Radius Bending: Radius minimum 6×OD harus dipenuhi untuk menghindari kerusakan isolasi.
Pilih Jaket yang Sesuai: CPE heavy-duty standar, atau opsional CSP/NBR/PVC tergantung lingkungan tambang.
Tinjau Sertifikasi: Pastikan kabel tersertifikasi ICEA S-75-381/NEMA WC 58, ASTM B 172 & B 33, dan CAN/CSA C22.2 No. 96 untuk kualitas terjamin.
FAQ: Pertanyaan Umum Tentang Kabel SHD-PCG 2kV
Apakah Kabel SHD-PCG 2kV Bisa Digunakan di Lingkungan Basah?
Ya, kabel ini dapat dipasang di udara terbuka, saluran, atau langsung di tanah, baik di lokasi basah maupun kering.
Bagaimana Perbandingan SHD-PCG dengan Kabel G-GC 2kV?
SHD-PCG memiliki ampacity lebih tinggi, jaket lebih tahan abrasi, dan dilengkapi konduktor kontrol bershield, sedangkan G-GC lebih ringan dan fleksibel tapi kurang cocok untuk operasi berat jangka panjang.
Apakah Kabel Ini Fleksibel untuk Pergerakan Longwall Shearer?
Ya, konduktor tembaga timah terpilin dan isolasi EPR membuat kabel ini sangat fleksibel, ideal untuk peralatan bergerak seperti shearer.
Bisakah Kabel SHD-PCG Disesuaikan Material Jaketnya?
Tentu, dapat diminta jaket CSP, PCP, NBR, PVC, atau jaket dua lapis dengan serat penguat untuk kondisi mekanis lebih berat.
Bagaimana Cara Memasang Kabel Ini dengan Aman?
Pastikan radius minimum 6×OD saat menggulung atau memutar kabel.
Hindari kontak langsung dengan permukaan tajam.
Gunakan pemandu kabel dan roller untuk pergerakan shearer.
Periksa secara rutin integritas isolasi dan jaket.
Tips Instalasi dan Perawatan Kabel SHD-PCG 2kV
Pemeriksaan Rutin: Lakukan inspeksi visual setiap minggu, fokus pada bagian jaket dan konduktor kontrol.
Pelindung Mekanis: Gunakan roller dan tray untuk mencegah abrasi akibat gesekan dengan peralatan.
Pengelolaan Panjang Kabel: Hindari memaksa kabel terlalu panjang atau terlalu tertekuk.
Penggantian Tepat Waktu: Kabel yang menunjukkan retak atau aus harus segera diganti untuk menjaga keselamatan.
Jika Anda sedang mencari kabel daya portabel berkualitas untuk longwall shearer atau peralatan tambang berat, SHD-PCG 2kV adalah pilihan profesional yang tersertifikasi ICEA & ASTM. Hubungi distributor resmi di Indonesia untuk spesifikasi lengkap, harga, dan opsi penyesuaian material jaket sesuai kebutuhan tambang Anda.
