Kabel Daya Portabel Tiga Konduktor SHD-GC 2kV dengan Selubung CPE Cocok untuk Alat Tambang Bergerak, Loader, Bor, Konveyor & Pompa, Sesuai Standar ICEA, ASTM, CAN/CSA
Tipe SHD-GC Kabel Daya Portabel Bulat Tiga Konduktor, Selubung CPE 2kV
Aplikasi
Kabel tugas berat ini dirancang untuk digunakan pada peralatan seperti longwall shearers, continuous miners, loader, bor, konveyor, pompa, dan peralatan bergerak lainnya yang memerlukan konduktor grounding, konduktor pemeriksa tanah (ground check), serta pelindung logam (metallic shielding).
Standar
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

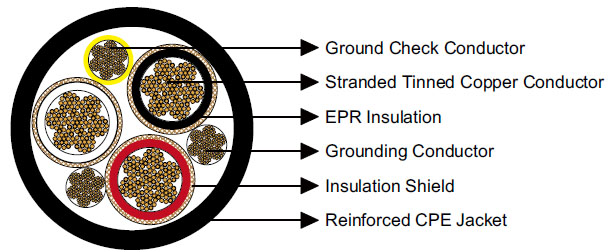

Konstruksi
Konduktor: Konduktor tembaga timah lunak yang tersusun helai (stranded annealed tinned copper).
Isolasi: Ethylene Propylene Rubber (EPR).
Pelindung Isolasi (Insulation Shield): Anyaman tembaga timah / tekstil.
Konduktor Pemeriksa Tanah (Ground Check): Konduktor tembaga timah dengan isolasi polypropylene warna kuning.
Konduktor Grounding: Konduktor tembaga timah.
Selubung (Jacket): Chlorinated Polyethylene (CPE) ekstra berat, diperkuat, warna hitam.
Opsi
Material selubung lain seperti CSP, PCP, NBR, PVC tersedia sesuai permintaan.
Selubung dua lapis dengan serat penguat di antara lapisan dapat ditawarkan sebagai opsi.
Sifat Mekanis dan Termal
Radius Tekuk Minimum: 6×OD
Suhu Operasi Konduktor Maksimum: +90℃
Dimensi dan Berat
Construction | No. of | Grounding | Ground | Nominal Insulation | Nominal Jacket | Nominal Overall | Nominal Weight | Ampacity | ||||
No. of cores | - | AWG/ | AWG/ | inch | mm | inch | mm | inch | mm | lbs/kft | kg/km | A |
3×6 | 133 | 10 | 10 | 0.07 | 1.8 | 0.155 | 3.9 | 1.29 | 32.8 | 1130 | 1682 | 93 |
3×4 | 259 | 8 | 10 | 0.07 | 1.8 | 0.155 | 3.9 | 1.40 | 35.6 | 1460 | 2173 | 122 |
3×3 | 259 | 7 | 10 | 0.07 | 1.8 | 0.170 | 4.3 | 1.51 | 38.3 | 1680 | 2500 | 140 |
3×2 | 259 | 6 | 10 | 0.07 | 1.8 | 0.170 | 4.3 | 1.59 | 40.4 | 1990 | 2961 | 159 |
3×1 | 259 | 5 | 8 | 0.08 | 2.0 | 0.190 | 4.8 | 1.76 | 44.7 | 2385 | 3549 | 184 |
3×1/0 | 266 | 4 | 8 | 0.08 | 2.0 | 0.190 | 4.8 | 1.86 | 47.2 | 2765 | 4115 | 211 |
3×2/0 | 329 | 3 | 8 | 0.08 | 2.0 | 0.205 | 5.2 | 2.00 | 50.8 | 3255 | 4844 | 243 |
3×3/0 | 418 | 2 | 8 | 0.08 | 2.0 | 0.205 | 5.2 | 2.13 | 54.1 | 3890 | 5789 | 279 |
3×4/0 | 532 | 1 | 8 | 0.08 | 2.0 | 0.220 | 5.6 | 2.31 | 58.7 | 4720 | 7024 | 321 |
3×250 | 627 | 1/0 | 6 | 0.095 | 2.4 | 0.220 | 5.6 | 2.51 | 63.8 | 5460 | 8125 | 355 |
3×300 | 741 | 1/0 | 6 | 0.095 | 2.4 | 0.235 | 6.0 | 2.68 | 68.1 | 6395 | 9517 | 398 |
3×350 | 888 | 2/0 | 6 | 0.095 | 2.4 | 0.235 | 6.0 | 2.81 | 71.4 | 7280 | 10834 | 435 |
3×500 | 1221 | 4/0 | 6 | 0.095 | 2.4 | 0.265 | 6.7 | 3.19 | 81.0 | 9820 | 14614 | 536 |
Kabel daya portabel merupakan komponen penting dalam operasional tambang modern, terutama untuk alat berat seperti longwall shearers, continuous miners, loader, bor, konveyor, dan pompa. Salah satu pilihan unggulan adalah Kabel Daya Portabel Tiga Konduktor SHD-GC 2kV dengan selubung CPE, yang dirancang untuk memenuhi kebutuhan industri tambang bergerak dengan standar internasional seperti ICEA, ASTM, dan CAN/CSA.
Apa Struktur dan Bahan Kabel SHD-GC 2kV?
Kabel SHD-GC 2kV memiliki konstruksi yang kokoh dan dirancang untuk lingkungan kerja ekstrim. Struktur kabel meliputi:
Konduktor: Tembaga timah lunak berjumlah stranded (anyaman), yang meningkatkan fleksibilitas dan daya hantar listrik.
Isolasi: Menggunakan Ethylene Propylene Rubber (EPR), tahan panas hingga +90℃ dan memberikan proteksi terhadap arus bocor.
Pelindung Isolasi (Insulation Shield): Anyaman tembaga timah dan tekstil, meningkatkan keamanan terhadap interferensi elektromagnetik.
Ground Check Conductor: Konduktor tembaga timah dengan isolasi polypropylene kuning, berfungsi memonitor kondisi grounding.
Grounding Conductor: Konduktor tembaga timah untuk koneksi ke tanah, meningkatkan keselamatan operasional.
Selubung: Chlorinated Polyethylene (CPE) ekstra heavy-duty, warna hitam, tahan abrasi, minyak, dan kondisi basah.
Pilihan lain: Selubung dapat disesuaikan menjadi CSP, PCP, NBR, PVC atau dua lapis dengan serat penguat di antaranya.
Dengan konstruksi ini, kabel SHD-GC mampu menghadapi lingkungan tambang yang keras, termasuk gesekan mekanis, panas, dan kelembaban tinggi.
Apa Kelebihan Kabel SHD-GC 2kV Dibanding Kabel Portabel Lain?
Beberapa keunggulan kabel SHD-GC 2kV antara lain:
Fleksibilitas Tinggi: Konduktor stranded memungkinkan kabel mudah dililitkan pada drum atau bergerak dengan loader dan continuous miner.
Proteksi Listrik Lengkap: Terdapat grounding dan ground check conductor, serta shield tembaga, mengurangi risiko gangguan listrik dan kerusakan alat.
Ketahanan Mekanis: Selubung CPE heavy-duty tahan abrasi, oli, panas, dan kondisi lembap, sesuai kebutuhan tambang.
Standar Internasional: Memenuhi ICEA, ASTM, CAN/CSA, sehingga menjamin kualitas dan keselamatan.
Pilihan Kustomisasi: Material selubung lain bisa disesuaikan sesuai kondisi lingkungan, termasuk lapisan ganda untuk proteksi ekstra.
Bagaimana Kabel SHD-GC 2kV Digunakan di Tambang Indonesia?
Kabel SHD-GC 2kV banyak digunakan di tambang batubara dan nikel di Kalimantan dan Sulawesi, serta tambang emas di Sumatera dan Papua. Contoh aplikasi:
Loader dan Continuous Miner: Kabel mudah dililit, tahan gesekan dengan tanah dan batu, serta menyediakan grounding untuk keamanan operator.
Bor dan Pompa Air: Memberikan daya stabil untuk peralatan di lokasi basah dan berdebu.
Konveyor dan Longwall Shearer: Menjamin kontinuitas operasi dengan proteksi dari interferensi elektromagnetik.
Studi kasus di Tambang Batubara Kalimantan menunjukkan penggunaan kabel SHD-GC 3×4 AWG dengan selubung CPE meningkatkan umur kabel hingga 30% dibanding kabel standar PVC, serta mengurangi downtime akibat kerusakan kabel.
Bagaimana Cara Memasang Kabel SHD-GC 2kV dengan Aman?
Beberapa rekomendasi pemasangan kabel:
Periksa Radius Lentur: Jangan menekuk kabel lebih dari 6×OD untuk mencegah kerusakan konduktor.
Jaga Kebersihan dan Kelembapan: Hindari akumulasi lumpur atau air yang berlebih di drum kabel.
Periksa Grounding: Pastikan ground conductor dan ground check berfungsi dengan baik sebelum operasi.
Perlindungan Mekanis Tambahan: Untuk area dengan gesekan tinggi, gunakan selubung tambahan atau protective tray.
Rotasi Kabel: Saat digunakan pada continuous miner, rotasi drum kabel secara berkala untuk menghindari aus di satu sisi.
FAQ – Pertanyaan Umum Tentang Kabel SHD-GC 2kV
1. Apakah kabel SHD-GC 2kV tahan panas ekstrim?
Ya, kabel ini menggunakan EPR sebagai isolasi yang tahan suhu hingga +90℃, cocok untuk tambang dengan panas tinggi.
2. Bisa digunakan di lokasi basah atau lembap?
Tentu. Selubung CPE heavy-duty tahan air, minyak, dan kelembapan, ideal untuk tambang dengan kondisi basah.
3. Berapa lama umur kabel SHD-GC dibanding PVC standar?
Studi lapangan di Kalimantan menunjukkan umur kabel SHD-GC 30% lebih panjang dibanding kabel PVC, terutama untuk aplikasi bergerak dan lingkungan abrasif.
4. Apakah bisa custom ukuran dan selubung?
Ya, selubung dapat disesuaikan dengan CSP, PCP, NBR, PVC, atau dua lapis dengan serat penguat sesuai permintaan.
5. Apakah kabel ini memenuhi standar internasional?
Ya, kabel ini memenuhi ICEA S-75-381/NEMA WC 58, ASTM B 172, ASTM B 33, CAN/CSA C22.2 No. 96.
6. Bagaimana membedakan SHD-GC dengan SHD-PCG?
SHD-GC memiliki 3 konduktor round dengan grounding dan ground check, lebih fleksibel untuk alat bergerak. SHD-PCG memiliki kombinasi power shielded dan control unshielded untuk longwall shearer.
Kesimpulan
Kabel SHD-GC 2kV dengan selubung CPE adalah solusi ideal untuk tambang bergerak yang memerlukan fleksibilitas, proteksi listrik lengkap, dan ketahanan mekanis tinggi. Dengan pemilihan kabel yang tepat, operator dapat mengurangi downtime, meningkatkan keselamatan, dan memperpanjang umur peralatan.
CTA: Jika Anda sedang mencari kabel portabel berkualitas tinggi untuk tambang bergerak di Indonesia, pertimbangkan SHD-GC 2kV CPE Jacket. Hubungi distributor resmi untuk konsultasi ukuran dan spesifikasi sesuai kebutuhan tambang Anda.
