Kabel Daya Portabel Tiga Konduktor SHD-CGC 2kV, Tahan Berat, Isolasi EPR, Selubung CPE, Pelindung Logam & Konduktor Ground Check untuk Peralatan Tambang
Tipe SHD-CGC Kabel Daya Portabel Bulat Tiga Konduktor 2kV
Aplikasi
Kabel tugas berat ini dirancang untuk digunakan pada peralatan seperti longwall shearers, continuous miners, loaders, bor, conveyors, pompa, dan peralatan bergerak lainnya yang memerlukan konduktor pembumian, di mana konduktor ground check dan pelindung logam diperlukan.
Standar
ICEA S-75-381 / NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

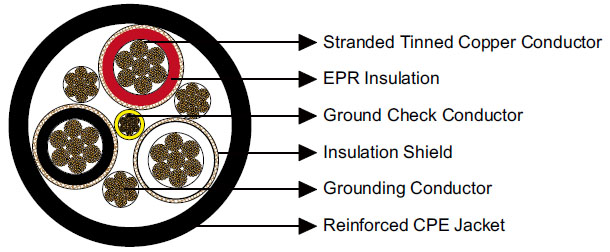

Konstruksi
Konduktor: Konduktor tembaga timah lunak bertingkat (stranded annealed tinned copper).
Isolasi: Karet Etilena Propilena (Ethylene Propylene Rubber / EPR).
Pelindung Isolasi: Anyaman tembaga timah / tekstil.
Konduktor Ground Check: Tembaga timah dengan isolasi kuning, terletak di pusat kabel.
Konduktor Pembumian: Konduktor tembaga timah.
Selubung: Chlorinated Polyethylene (CPE) tugas ekstra berat, hitam, diperkuat.
Opsi
Material selubung lain seperti CSP / PCP / NBR / PVC tersedia atas permintaan.
Selubung dua lapis dengan serat penguat di antara lapisan dapat ditawarkan sebagai opsi.
Sifat Mekanik dan Termal
Radius Lentur Minimum: 6×OD
Temperatur Operasi Maksimum Konduktor: +90℃
Dimensi dan Berat
Construction | No. of | Grounding | Ground | Nominal Insulation | Nominal Jacket | Nominal Overall | Nominal Weight | Ampacity | ||||
No. of cores | - | AWG/ | AWG/ | inch | mm | inch | mm | inch | mm | lbs/kft | kg/km | A |
3×2/0 | 342 | 5 | 16 | 0.08 | 2.0 | 0.205 | 5.2 | 2.09 | 53.1 | 3400 | 5059 | 243 |
3×3/0 | 418 | 4 | 16 | 0.08 | 2.0 | 0.205 | 5.2 | 2.21 | 56.1 | 3934 | 5853 | 279 |
3×4/0 | 532 | 3 | 16 | 0.08 | 2.0 | 0.220 | 5.6 | 2.36 | 59.9 | 4860 | 7231 | 321 |
3×350 | 888 | 1 | 16 | 0.95 | 2.4 | 0.250 | 6.3 | 2.81 | 71.4 | 7400 | 11010 | 435 |
Kabel daya portabel tiga konduktor SHD-CGC 2kV merupakan salah satu solusi utama untuk kebutuhan daya di lingkungan pertambangan Indonesia yang menuntut kekuatan mekanik tinggi, isolasi tahan panas, dan perlindungan tambahan. Kabel ini dirancang khusus untuk peralatan mobil seperti longwall shearers, continuous miners, loader, bor, conveyor, dan pompa, di mana konduktor grounding dan ground check sangat dibutuhkan untuk keamanan dan kinerja optimal.
Apa Parameter Listrik Kabel SHD-CGC 2kV?
Tegangan nominal: 2 kV
Arus nominal (ampacity): Sesuai ukuran konduktor (lihat tabel di atas)
Grounding & Ground Check: Memastikan keamanan pekerja dan mencegah kerusakan peralatan akibat gangguan listrik.
Perlindungan elektromagnetik: Braided shield menurunkan risiko interferensi pada perangkat elektronik di sekitar kabel.
Kombinasi ini membuat kabel SHD-CGC sangat cocok untuk aplikasi pertambangan di mana keamanan dan keandalan listrik kritis.
Bagaimana Kabel SHD-CGC 2kV Dibandingkan dengan Model Lain?
Fitur / Model | SHD-CGC 2kV | Type MP-GC 2kV | Type LSZH 2kV |
|---|---|---|---|
Konduktor | Tembaga timah fleksibel | Tembaga murni | Tembaga murni |
Isolasi | EPR | PVC | LSZH |
Selubung | CPE reinforced | PVC | LSZH tahan api |
Ground Check | Ada (kuning) | Tidak | Opsional |
Radius bengkok | 6×OD | 8×OD | 6×OD |
Aplikasi | Peralatan mobile berat | Sistem distribusi | Lingkungan sensitif |
Keunggulan | Mekanik & listrik kuat | Biaya lebih rendah | Ramah lingkungan, tahan api |
Dari tabel terlihat bahwa SHD-CGC lebih unggul pada fleksibilitas mekanik, keamanan grounding, dan ketahanan lingkungan ekstrem dibandingkan model standar atau LSZH.
Bagaimana Cara Menginstal Kabel SHD-CGC 2kV dengan Aman?
Periksa radius bengkok minimum: Pastikan kabel tidak ditekuk lebih kecil dari 6×OD.
Gunakan connector yang sesuai: Pastikan konduktor grounding dan ground check tersambung dengan benar.
Hindari area abrasi berlebih: Meskipun CPE tahan abrasi, penggunaan guide roller dapat memperpanjang umur kabel.
Rutin inspeksi: Cek integritas selubung, ground check, dan ampacity.
Jangan gunakan di luar spesifikasi tegangan: Tegangan melebihi 2 kV dapat merusak isolasi.
FAQ: Pertanyaan Umum Tentang Kabel SHD-CGC 2kV
Apa itu ground check conductor dan mengapa penting?
Ground check conductor adalah konduktor pusat berisolasi kuning yang memungkinkan teknisi mengecek grounding kabel tanpa membongkar sistem. Ini penting untuk mencegah risiko sengatan listrik dan kerusakan peralatan.
Apakah kabel ini tahan air dan lembap?
Ya. Selubung CPE dan EPR memberikan ketahanan terhadap air, lembap, dan kondisi tambang bawah tanah yang ekstrem.
Berapa umur pakai kabel SHD-CGC?
Dengan pemakaian normal dan inspeksi rutin, kabel ini dapat bertahan 5–10 tahun di lingkungan tambang berat.
Apakah bisa digunakan di tambang terbuka?
Tentu, kabel ini dirancang untuk penggunaan di udara terbuka maupun saluran terbuka, namun tetap disarankan melindungi dari sinar UV langsung agar umur pakai lebih panjang.
Bagaimana memilih ukuran kabel yang tepat?
Gunakan tabel ampacity berdasarkan arus beban peralatan.
Pertimbangkan panjang kabel, radius bengkok, dan kondisi lingkungan.
Konsultasikan dengan teknisi listrik tambang untuk beban puncak dan safety factor.
Saran Instalasi dan Pemeliharaan
Pelabelan kabel: Pastikan setiap kabel diberi tanda untuk memudahkan pemeliharaan.
Periksa koneksi grounding setiap minggu.
Lakukan test continuity untuk ground check conductor secara rutin.
Simpan cadangan kabel di lokasi tambang untuk penggantian cepat.
Mengapa Memilih Kabel SHD-CGC 2kV di Indonesia?
Kekuatan mekanik tinggi: Tahan abrasi, tarik, dan bengkok.
Keamanan listrik maksimal: Grounding & ground check memastikan keselamatan pekerja.
Fleksibel untuk peralatan bergerak: Radius bengkok 6×OD cocok untuk loader dan continuous miner.
Tahan panas & lingkungan keras: EPR + CPE selubung membuat kabel awet meski di tambang lembap atau panas.
Kustomisasi tersedia: Material selubung lain seperti NBR, PVC, atau lapisan ganda fiber reinforcement sesuai kebutuhan proyek.
Dapatkan Kabel SHD-CGC 2kV Berkualitas untuk Proyek Tambang Anda
Jika Anda sedang merencanakan operasi tambang bawah tanah atau terbuka di Indonesia, kabel SHD-CGC 2kV adalah pilihan profesional untuk keamanan, keandalan, dan efisiensi peralatan mobile.
Hubungi distributor resmi atau teknisi kami untuk mendapatkan:
Konsultasi ukuran dan spesifikasi kabel
Layanan instalasi dan pemeliharaan
Penawaran harga terbaik sesuai kebutuhan proyek
