Kabel Daya Portabel Tambang Tiga Konduktor Type G-GC 2kV dengan Pelindung Tanah dan Ground Check, Isolasi EPR, Jaket CPE Heavy-Duty
Kabel Daya Portabel Bulat Tiga Inti Tipe G-GC 2kV
Aplikasi
Kabel ini dirancang untuk digunakan pada peralatan pertambangan bergerak seperti continuous miner, mesin bor (drill), mesin pemotong (cutter), mesin pemuat (loading machine), AC shuttle car, dan pompa.
Tipe G-GC digunakan untuk aplikasi yang memerlukan konduktor pembumian (grounding conductor) serta konduktor pemeriksa pembumian (ground check conductor).
Standar
ICEA S-75-381 / NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

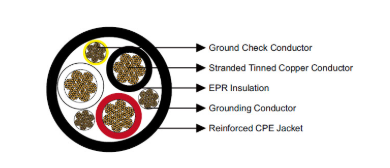

Konstruksi
Konduktor Utama
Tembaga pilin (stranded) anil (annealed) berlapis timah (tinned copper).
Isolasi
Ethylene Propylene Rubber (EPR).
Konduktor Ground Check
Konduktor tembaga berlapis timah dengan isolasi polypropylene warna kuning.
Konduktor Pembumian (Grounding Conductor)
Konduktor tembaga berlapis timah dengan pelapis luar opsional warna hijau.
Selubung Luar (Jacket)
Chlorinated Polyethylene (CPE) diperkuat tipe heavy-duty / extra-heavy-duty, warna hitam.
(Kabel dengan diameter luar nominal lebih dari 2,0 inci menggunakan selubung extra-heavy-duty.)
Opsi
Material selubung lain seperti CSP / PCP / NBR / PVC tersedia berdasarkan permintaan.
Opsi selubung dua lapis dengan serat penguat (reinforcing fibre) di antara kedua lapisan tersedia sesuai permintaan.
Karakteristik Mekanis dan Termal
Radius Tekuk Minimum: 6 × diameter luar kabel (OD)
Suhu Operasi Maksimum Konduktor: +90℃

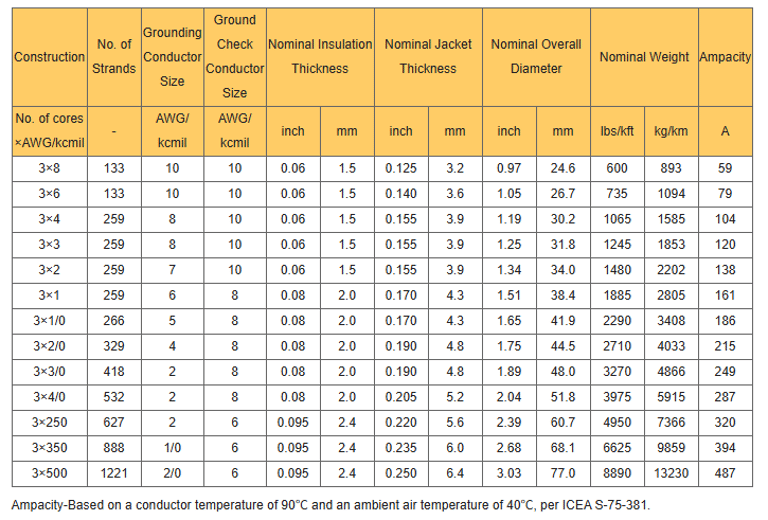

Dimensi dan Berat Nominal
Industri pertambangan modern di Indonesia—baik batubara di Kalimantan maupun nikel di Sulawesi—membutuhkan kabel daya yang tahan terhadap beban mekanis berat, fleksibel, serta memiliki sistem proteksi grounding yang andal. Salah satu tipe yang banyak digunakan pada peralatan tambang bergerak adalah Kabel Daya Portabel Tambang Tiga Konduktor Type G-GC 2kV dengan pelindung tanah (grounding conductor) dan ground check conductor, berisolasi EPR dan berjaket CPE heavy-duty.
Apa Itu Kabel Type G-GC 2kV dan Untuk Apa Digunakan?
Type G-GC (Grounding – Ground Check) adalah kabel daya portabel berbentuk bulat (round portable power cable) dengan tiga konduktor utama yang dirancang untuk sistem tegangan menengah rendah hingga 2kV. Tipe ini digunakan khusus pada aplikasi yang mewajibkan konduktor grounding dan sistem ground monitoring (ground check).
Aplikasi Utama:
Continuous miner
Mesin bor tambang
Cutting & loading machine
AC shuttle car
Pompa tambang
Peralatan mobile mining lainnya
Standar internasional yang umum dirujuk:
ICEA S-75-381 / NEMA WC 58
ASTM B172
ASTM B33
CAN/CSA C22.2 No.96
Apa Spesifikasi Teknis dan Parameter Listriknya?
Karakteristik Mekanis & Termal
Parameter | Nilai |
|---|---|
Tegangan Nominal | 2kV |
Suhu Operasi Maksimum | +90℃ |
Radius Tekuk Minimum | 6 × OD |
Ampacity | Berdasarkan 90℃ konduktor & 40℃ suhu lingkungan |
Mengapa Grounding dan Ground Check Sangat Penting di Tambang?
Lingkungan tambang sangat berisiko karena:
Kelembaban tinggi
Debu konduktif
Peralatan berdaya besar
Getaran dan benturan
Grounding conductor:
→ Mengalirkan arus gangguan ke tanah
Ground check conductor:
→ Mengirim sinyal ke sistem monitoring
→ Jika grounding terputus, sistem otomatis memutus daya
Ini mencegah:
Sengatan listrik
Kerusakan mesin
Ledakan akibat percikan listrik
Bagaimana Perbandingan G-GC dengan Tipe Lain?
Parameter | G-GC 2kV | SHD-GC | MP-GC |
|---|---|---|---|
Tegangan | 2kV | 5kV+ | 5kV–25kV |
Aplikasi | Mobile equipment | Heavy-duty mining | Feeder tetap |
Ground Check | Ya | Ya | Ya |
Fleksibilitas | Tinggi | Sangat tinggi | Sedang |
Instalasi | Bergerak | Bergerak berat | Fixed / buried |
Kesimpulan:
G-GC → ideal untuk mobile equipment 2kV
MP-GC → lebih cocok feeder distribution
SHD-GC → beban mekanis ekstrem
Bagaimana Studi Kasus Penggunaan di Indonesia?
📍 Kalimantan – Tambang Batubara
Sebuah perusahaan kontraktor tambang menggunakan G-GC 3×2/0 untuk shuttle car 2kV.
Masalah sebelumnya:
Kabel PVC cepat retak
Grounding tidak stabil
Setelah upgrade ke EPR + CPE heavy-duty:
Umur pakai meningkat 40%
Downtime turun signifikan
Inspeksi keselamatan lebih mudah dengan ground check
📍 Sulawesi – Tambang Nikel
Digunakan pada pompa dewatering pit terbuka.
Kelembaban tinggi → CPE jacket terbukti tahan minyak & lumpur.
Apa Rekomendasi Instalasi yang Benar?
Perhatikan radius tekuk minimum (6×OD)
Hindari tarikan melebihi batas mekanis
Gunakan strain relief pada koneksi mesin
Lakukan inspeksi visual rutin
Uji kontinuitas ground check secara berkala
Kesalahan umum:
Membiarkan kabel tertindih alat berat
Menyambung tanpa kit khusus mining grade
FAQ – Pertanyaan yang Sering Diajukan
Apakah kabel G-GC cocok untuk tambang bawah tanah?
Ya, selama sistem membutuhkan monitoring grounding dan tegangan tidak melebihi 2kV.
Apa perbedaan EPR dan PVC sebagai isolasi?
EPR:
✔ Tahan panas lebih tinggi
✔ Lebih fleksibel
✔ Tahan kelembaban
PVC:
✘ Lebih kaku
✘ Umur lebih pendek di tambang
Apakah bisa digunakan untuk instalasi tetap?
Bisa, tetapi lebih optimal untuk peralatan bergerak.
Kapan perlu memilih extra-heavy-duty jacket?
Jika diameter nominal > 2 inci atau lingkungan sangat abrasif.
Berapa umur pakai rata-rata?
Dengan instalasi benar: 3–5 tahun tergantung kondisi tambang.
Bagaimana Memilih Ukuran yang Tepat?
Pertimbangkan:
Daya motor
Panjang kabel
Drop tegangan
Suhu lingkungan
Frekuensi perpindahan
Gunakan tabel ampacity sebagai referensi awal, lalu lakukan kalkulasi teknis.
Kesimpulan
Kabel Daya Portabel Tambang Tiga Konduktor Type G-GC 2kV adalah solusi ideal untuk peralatan tambang bergerak yang membutuhkan sistem grounding terintegrasi dan monitoring ground check. Dengan isolasi EPR dan jaket CPE heavy-duty, kabel ini menawarkan:
✔ Keamanan tinggi
✔ Ketahanan mekanis superior
✔ Fleksibilitas optimal
✔ Kepatuhan standar internasional
Untuk industri pertambangan Indonesia yang menuntut keandalan dan keselamatan, pemilihan kabel yang tepat adalah investasi jangka panjang.
