Kabel Daya Portabel SHD-CGC 5kV Tiga Konduktor Bulat untuk Peralatan Tambang Berat Longwall Shearer, Continuous Miner, Loader, Drill, Conveyor, dan Pompa, Standar ICEA S-75-381/NEMA WC 58

Kabel daya portabel menjadi komponen vital dalam operasi pertambangan modern. Salah satu kabel yang banyak digunakan di tambang Indonesia adalah Kabel Daya Portabel SHD-CGC 5kV Tiga Konduktor Bulat. Kabel ini dirancang khusus untuk peralatan tambang berat seperti longwall shearers, continuous miners, loader, drill, conveyor, dan pompa, terutama pada lokasi yang membutuhkan grounding conductor dan ground check conductor dengan perlindungan logam.

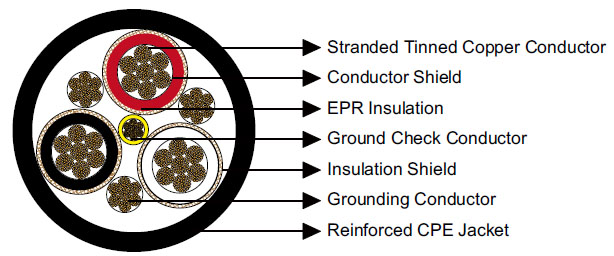

Bagaimana Struktur Kabel SHD-CGC 5kV Tiga Konduktor Bulat?

Struktur kabel menentukan daya tahan dan performa di medan tambang yang berat. Berikut rincian strukturnya:

1. Konduktor (Conductor): Terbuat dari tembaga timah terestruksi (stranded annealed tinned copper), memastikan konduktivitas tinggi dan fleksibilitas saat dipasang pada peralatan bergerak.

2. Perisai Konduktor (Conductor Shield): Lapisan konduktif yang melindungi dari gangguan elektromagnetik.

3. Isolasi (Insulation): Menggunakan Ethylene Propylene Rubber (EPR), tahan panas hingga +90℃ dan memiliki ketahanan mekanis tinggi.

4. Perisai Isolasi (Insulation Shield): Kombinasi tembaga timah dan anyaman tekstil, melindungi isolasi dari kerusakan mekanis dan interferensi listrik.

5. Ground Check Conductor: Konduktor inti dengan isolasi berwarna kuning, berfungsi sebagai pemeriksa koneksi grounding, terletak di pusat kabel.

6. Grounding Conductor: Konduktor tembaga timah tambahan untuk keamanan operasional.

7. Selubung (Jacket): CPE (Chlorinated Polyethylene) ekstra tebal, tahan abrasi, minyak, dan sinar UV. Opsional, dapat menggunakan bahan CSP/PCP/NBR/PVC atau lapisan ganda dengan serat penguat.

Kesimpulan Struktur: Kabel ini sangat cocok untuk peralatan tambang bergerak karena kombinasi konduktor fleksibel, isolasi tahan panas, perisai logam, dan selubung tahan lama.

Di Mana Kabel SHD-CGC Digunakan di Industri Tambang Indonesia?

Kabel SHD-CGC banyak digunakan di tambang bawah tanah dan terbuka di Indonesia, termasuk:

• Longwall Shearer: Memotong dan mengangkut batubara di tambang bawah tanah. Kabel ini mampu menahan pergerakan konveyor dan shearer.

• Continuous Miner: Mesin pemanen terus-menerus yang membutuhkan kabel fleksibel dan tahan aus.

• Loader dan Drill: Kabel mendukung peralatan berat yang sering dipindahkan, dengan perlindungan grounding yang baik.

• Conveyor dan Pompa: Kabel ini tahan terhadap lingkungan lembap dan panas, cocok untuk pompa dan sistem transportasi material.

Kasus Nyata di Indonesia: Di Tambang Batubara Kalimantan, kabel SHD-CGC 3×350 digunakan untuk menghubungkan continuous miner dan loader. Kabel ini bertahan lebih dari 5 tahun dengan perawatan minimal karena isolasi EPR dan jacket CPE ekstra kuat.

Bagaimana Cara Menginstal Kabel SHD-CGC di Lokasi Tambang?

1. Persiapkan Jalur Kabel: Pastikan jalur bebas dari benda tajam dan permukaan kasar.

2. Gunakan Radius Lentur Minimal: Jangan melenturkan kabel lebih kecil dari 6×OD untuk menghindari kerusakan konduktor.

3. Pemasangan Grounding: Sambungkan ground check conductor ke sistem grounding tambang sesuai standar keselamatan.

4. Pelindung Ekstra: Jika kabel melewati area dengan gesekan tinggi, gunakan pelindung tambahan atau selubung lapisan kedua.

5. Perawatan Berkala: Bersihkan jacket dari debu dan minyak, periksa koneksi grounding setiap 6 bulan.

Tips: Kabel fleksibel SHD-CGC memungkinkan instalasi yang mudah pada peralatan bergerak, tetapi tetap harus menghindari tarikan ekstrem saat peralatan beroperasi.

FAQ – Pertanyaan Umum Tentang Kabel SHD-CGC 5kV

Apa perbedaan SHD-CGC dengan SHD-PCG atau SHD Flat?

• SHD-CGC: Tiga konduktor bulat, ground check conductor di tengah, jacket CPE ekstra tebal. Cocok untuk peralatan bergerak.

• SHD-PCG: Tiga konduktor daya shielded + tiga konduktor kontrol unshielded, lebih cocok untuk longwall shearer dengan sistem kontrol kompleks.

• SHD Flat: Konduktor paralel, fleksibel untuk continuous miner, kurang ideal untuk pengoperasian yang membutuhkan radius lentur kecil.

Berapa umur kabel SHD-CGC di tambang Indonesia?

Dengan perawatan rutin, kabel SHD-CGC dapat bertahan 5–7 tahun, tergantung intensitas penggunaan dan kondisi lingkungan.

Apakah kabel ini bisa digunakan di luar tambang?

Ya, kabel ini juga bisa digunakan di industri berat lain, seperti pabrik semen atau fasilitas konstruksi, selama membutuhkan fleksibilitas dan perlindungan grounding.

Bagaimana cara memilih ukuran kabel yang tepat?

• Sesuaikan dengan ampacity peralatan: misalnya 243 A untuk 3×2/0, 435 A untuk 3×350.

• Pertimbangkan panjang kabel dan penurunan tegangan.

• Periksa radius lentur dan kondisi mekanis di lokasi.

Apakah kabel ini aman di lingkungan basah?

Ya, jacket CPE tahan air dan minyak, cocok untuk lingkungan basah atau lembap di tambang terbuka maupun bawah tanah.

Kesimpulan

Kabel SHD-CGC 5kV Tiga Konduktor Bulat adalah solusi ideal untuk peralatan tambang berat yang membutuhkan kabel fleksibel, tahan panas, dan perlindungan grounding lengkap. Dengan berbagai ukuran konduktor dan spesifikasi standar internasional, kabel ini telah terbukti efisien dan aman digunakan di tambang Indonesia.

Rekomendasi Profesional:

• Pilih kabel sesuai ampacity dan jenis peralatan.

• Gunakan instalasi yang memperhatikan radius lentur minimal.

• Lakukan perawatan berkala untuk umur pakai optimal.

Jika Anda mencari kabel tambang portabel berkualitas tinggi untuk operasi tambang di Indonesia, hubungi distributor resmi kami untuk konsultasi teknis dan penawaran harga terbaik.
