Kabel Daya N2XH IEC 60502-1 0.6/1kV XLPE LSZH (FRNC) Tahan Api & Bebas Halogen untuk Instalasi Listrik Tegangan Rendah

Kabel N2XH IEC 60502-1 XLPE FRNC 0.6/1kV

APLIKASI

Kabel daya ini digunakan untuk penyaluran energi listrik pada sistem instalasi tegangan rendah. Sangat cocok untuk pemasangan di bawah tanah pada aplikasi industri dengan perlindungan mekanis tambahan. Kabel ini dapat dipasang tetap pada cable tray, di dalam conduit (pipa pelindung), atau dipasang langsung pada dinding.

KARAKTERISTIK

Tegangan Nominal (Uo/U)
0.6/1 kV

Suhu Operasi
Terpasang tetap: -30°C hingga +90°C

Radius Tekuk Minimum
Saat instalasi: 15 x diameter luar kabel
Terpasang tetap: 10 x diameter luar kabel

KONSTRUKSI

Konduktor

Hingga 16 mm²: Konduktor tembaga pejal Kelas 1
Di atas 16 mm²: Konduktor tembaga serabut Kelas 2

Isolasi

XLPE (Cross-Linked Polyethylene / Polietilena Tersilang)

Selubung Luar (Sheath)

LSZH / FRNC (Low Smoke Zero Halogen – bebas halogen dengan emisi asap rendah)

Identifikasi Inti (Core Identification)

1 inti: Hitam
2 inti: Biru – Cokelat
3 inti: Hitam – Cokelat – Abu-abu
3 inti + pembumian: Hijau/Kuning – Biru – Cokelat
4 inti
4 inti + pembumian: Hijau/Kuning – Cokelat

5 inti:

3 inti + E diperkecil:
Hitam – Abu-abu
Biru – Cokelat – Hitam – Abu-abu
5 inti + pembumian: Hijau/Kuning – Biru – Cokelat

Warna Selubung

Hitam

STANDAR

Diproduksi sesuai standar internasional:

VDE 0274 Bagian 604
VDE 0276 Bagian 604
HD 604 S1
IEC 60364
EN 60228
EN 62230

Tahan Rambat Api (Flame Retardant):
IEC 60332-3-24, IEC 60332-1-2

Emisi Asap Rendah & Bebas Halogen:
IEC 61034-1/2
IEC 60754-1/2

Tahan UV / Stabil UV
Tahan Ozon – EN 50396
Tahan Abrasi – EN 60229-4.1

Sesuai dengan standar instalasi IEC 60364 serta kode nasional yang setara seperti:
DIN VDE 0100, CEI 20-60, NEN 1010, dan NF C15-100.

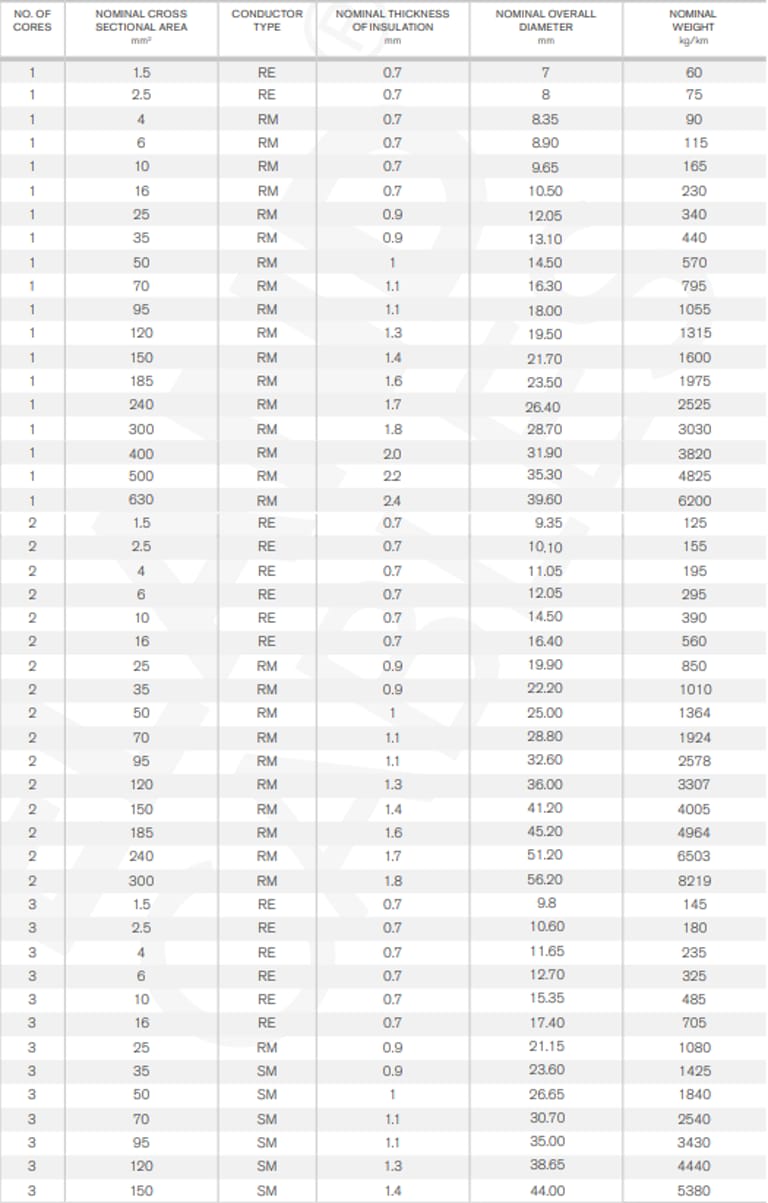

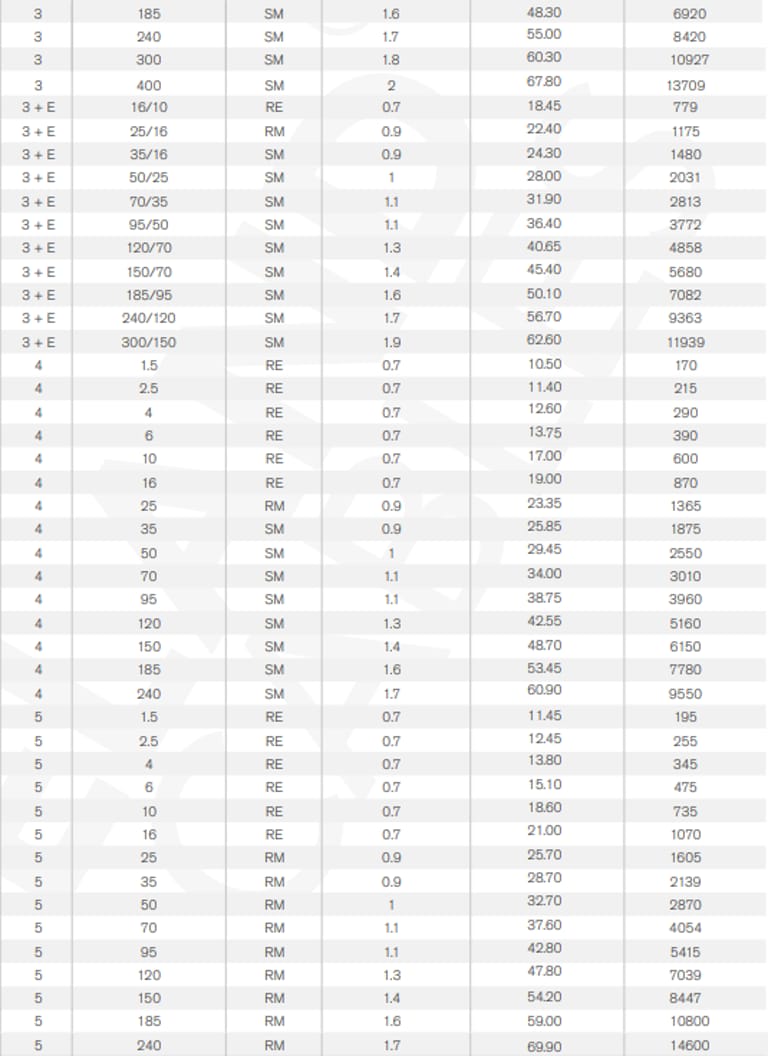

DIMENSI

Kabel Daya N2XH IEC 60502-1 0.6/1kV XLPE LSZH (FRNC) adalah kabel tenaga tegangan rendah yang dirancang untuk instalasi listrik tetap dengan tingkat keamanan kebakaran tinggi, emisi asap rendah, dan bebas halogen. Kabel ini banyak digunakan di gedung komersial, fasilitas industri, rumah sakit, pusat data, dan proyek infrastruktur modern di Indonesia.

Artikel ini akan membahas secara mendalam mengenai:

Struktur dan material kabel
Spesifikasi teknis dan parameter listrik
Standar internasional yang berlaku
Perbandingan dengan kabel lain (NYY, N2XY)
Studi kasus penggunaan di Indonesia
FAQ teknis dan rekomendasi instalasi

Standar apa saja yang dipenuhi kabel ini?

IEC 60332-3-24 (Flame Retardant)
IEC 61034 (Low Smoke)
IEC 60754 (Halogen Free)
EN 60228 (Konduktor)
IEC 60364 (Instalasi listrik)
UV & Ozone Resistant – EN 50396
Abrasion Resistant – EN 60229

Di Mana Kabel N2XH Banyak Digunakan di Indonesia?

Apakah cocok untuk proyek gedung bertingkat?

Ya. Karena sifat LSZH dan tahan api, N2XH sangat cocok untuk:

Apartemen & hotel di Jakarta
Mall & pusat perbelanjaan
Rumah sakit
Gedung perkantoran
Bandara & stasiun MRT

Studi Kasus: Proyek Rumah Sakit di Surabaya

Pada proyek rumah sakit swasta 15 lantai, N2XH 4x95mm² digunakan untuk panel distribusi utama. Alasan pemilihan:

Keamanan kebakaran tinggi
Tidak menghasilkan gas korosif
Memenuhi standar keselamatan internasional
Aman untuk area evakuasi

Apa Perbedaan N2XH vs NYY vs N2XY?

Kabel mana yang sebaiknya dipilih?

Parameter	N2XH	N2XY	NYY
Isolasi	XLPE	XLPE	PVC
Sheath	LSZH (FRNC)	PVC	PVC
Halogen Free	Ya	Tidak	Tidak
Emisi Asap Rendah	Ya	Tidak	Tidak
Aplikasi Indoor	Sangat Cocok	Cocok	Terbatas
Area Publik	Direkomendasikan	Kurang ideal	Tidak direkomendasikan
Harga	Lebih tinggi	Menengah	Lebih ekonomis

Kesimpulan:
Untuk proyek dengan standar keselamatan tinggi → pilih N2XH.
Untuk proyek umum dengan budget terbatas → N2XY atau NYY bisa dipertimbangkan.

Mengapa LSZH dan FRNC Penting untuk Bangunan Modern?

Apa risiko kabel PVC saat kebakaran?

Menghasilkan gas HCl beracun
Asap tebal mengganggu evakuasi
Gas korosif merusak peralatan elektronik

Apa keuntungan LSZH?

Asap rendah
Tidak menghasilkan gas halogen
Aman untuk sistem evakuasi
Melindungi aset bernilai tinggi (server, panel listrik)

Bagaimana Cara Instalasi yang Benar?

Apa yang perlu diperhatikan saat pemasangan?

Jangan melebihi radius tekuk minimum
Hindari tarikan berlebihan (lihat pulling force kN)
Gunakan gland dan konektor kompatibel LSZH
Perhatikan suhu lingkungan

Apakah boleh ditanam langsung di tanah?

Boleh, dengan perlindungan mekanis tambahan (ducting atau conduit).

FAQ – Pertanyaan yang Sering Ditanyakan

Apakah N2XH benar-benar tahan api?

Kabel ini bersifat flame retardant, artinya tidak menyebarkan api. Namun bukan fire resistant cable (tahan api dengan fungsi tetap hidup).

Apakah kabel ini cocok untuk solar panel?

Untuk instalasi solar biasanya digunakan kabel PV khusus (H1Z2Z2-K). N2XH lebih cocok untuk distribusi daya utama.

Apakah tersedia ukuran besar hingga 630mm²?

Ya, single core tersedia hingga 630 mm².

Apakah kabel ini tahan UV?

Ya, sheath LSZH memiliki ketahanan UV dan ozon sesuai EN 50396.

Apakah cocok untuk area industri?

Sangat cocok, terutama untuk fasilitas dengan standar keselamatan tinggi.

Bagaimana Memilih Ukuran Kabel yang Tepat?

Faktor yang perlu dipertimbangkan:

Total beban arus (Ampere)
Metode instalasi (udara, conduit, tanah)
Panjang kabel
Faktor koreksi suhu
Standar PUIL Indonesia

Konsultasikan dengan engineer listrik sebelum menentukan spesifikasi final.

Apakah Kabel N2XH Layak untuk Investasi Jangka Panjang?

Ya, karena:

Umur pakai panjang
Risiko kebakaran lebih rendah
Perlindungan aset & manusia lebih baik
Sesuai tren bangunan hijau (Green Building)

Meskipun harga awal lebih tinggi, biaya jangka panjang lebih efisien.

Kesimpulan

Kabel Daya N2XH IEC 60502-1 0.6/1kV XLPE LSZH (FRNC) adalah solusi premium untuk instalasi listrik tegangan rendah yang mengutamakan keselamatan, efisiensi, dan kepatuhan standar internasional.

Cocok untuk:

Gedung bertingkat
Rumah sakit
Data center
Infrastruktur publik
Proyek industri modern
