Kabel AS/NZS Type 260 1.1-11 kV: Solusi Canggih Berlapis Baja untuk Mendukung Revolusi Industri Pertambangan Indonesia di Era Transisi Energi

Pendahuluan

Indonesia sebagai negara dengan sumber daya mineral melimpah menghadapi tantangan besar dalam memodernisasi sektor pertambangan. Dengan target pemerintah mencapai nilai ekspor mineral $57 miliar pada 2024, industri pertambangan nasional membutuhkan infrastruktur listrik yang andal dan tahan lama. Di tengah transformasi menuju teknologi pertambangan yang lebih canggih, pemilihan kabel yang tepat menjadi faktor krusial dalam memastikan operasi yang aman, efisien, dan berkelanjutan.

Kabel AS/NZS Type 260 berlapis baja hadir sebagai solusi inovatif yang dirancang khusus untuk mengatasi tantangan ekstrem lingkungan pertambangan. Dengan spesifikasi teknis yang memenuhi standar internasional dan kemampuan adaptasi terhadap kondisi geografis Indonesia yang beragam, kabel ini menjadi pilihan strategis untuk mendukung visi Indonesia sebagai pusat pertambangan global yang berkelanjutan.

Artikel ini akan mengupas tuntas seluk-beluk kabel AS/NZS Type 260, mulai dari struktur konstruksi hingga implementasinya dalam berbagai skenario pertambangan di Indonesia. Pembaca akan memperoleh pemahaman mendalam tentang mengapa investasi pada infrastruktur kabel berkualitas tinggi ini menjadi kunci sukses operasi pertambangan modern.

Anatomi Kabel AS/NZS Type 260: Teknologi Berlapis untuk Perlindungan Maksimal

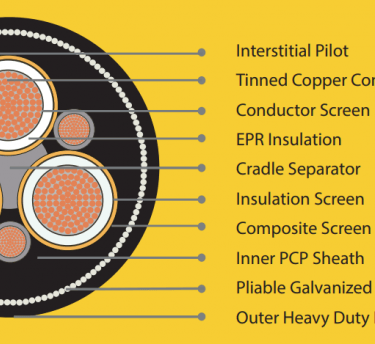

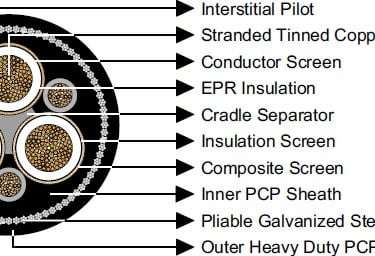

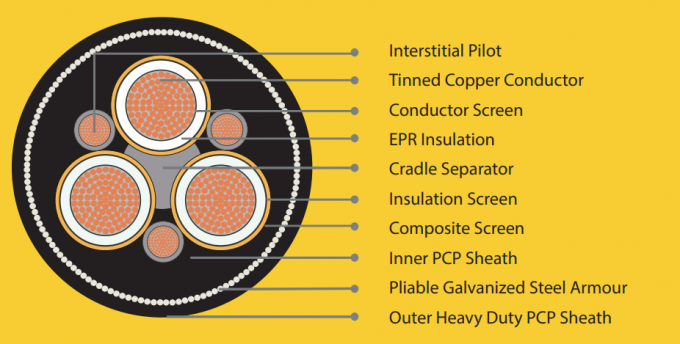

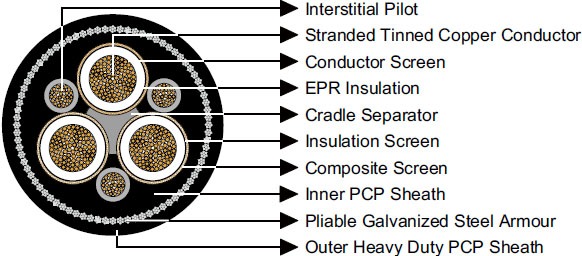

Struktur Konstruksi yang Revolusioner

Kabel AS/NZS Type 260 menerapkan prinsip engineering berlapis (multi-layer engineering) yang memberikan perlindungan komprehensif terhadap berbagai ancaman lingkungan pertambangan. Setiap lapisan dirancang dengan fungsi spesifik untuk memastikan performa optimal dalam jangka panjang.

Konduktor Inti: Tiga konduktor tembaga anil berlapis timah yang fleksibel membentuk jantung sistem kelistrikan. Pemilihan tembaga anil dengan proses berlapis timah memberikan konduktivitas listrik superior sambil meningkatkan resistansi terhadap korosi, faktor penting dalam lingkungan pertambangan yang sering terpapar kelembaban tinggi dan bahan kimia agresif.

Sistem Perisai Berlapis: Untuk kabel dengan tegangan 3.3 kV ke atas, diterapkan lapis konduktor semikonduktif yang berfungsi sebagai perisai elektromagnetik. Teknologi ini mencegah interferensi listrik dan memastikan distribusi medan listrik yang merata, mengurangi risiko breakdown dielektrik yang dapat menyebabkan kegagalan sistem.

Isolasi EPR (Ethylene Propylene Rubber): Material isolasi EPR dipilih karena karakteristik unggulnya dalam menahan suhu ekstrem (-40°C hingga +90°C) dan tekanan mekanis tinggi. EPR mempertahankan fleksibilitas bahkan dalam kondisi suhu rendah, aspek krusial untuk operasi pertambangan di daerah pegunungan Indonesia.

Konduktor Pembumian Komposit: Jalinan tembaga anil berlapis timah yang dikombinasikan dengan benang poliester menciptakan sistem pembumian yang kuat dan fleksibel. Desain komposit ini memberikan jalur aman untuk arus bocor sambil mempertahankan integritas mekanis kabel saat mengalami tarikan atau tekukan.

Sistem Pilot Terintegrasi: Tiga konduktor pilot interstitial berlapis EPR menyediakan jalur komunikasi dan kontrol yang terpisah dari jalur daya utama. Fitur ini memungkinkan implementasi sistem monitoring real-time dan kontrol otomatis, mendukung konsep smart mining yang mulai diterapkan di Indonesia.

Pelindung Eksternal yang Tangguh

Selubung Dalam PCP: Polychloroprene (PCP) dipilih sebagai selubung dalam karena ketahanannya terhadap minyak, bahan kimia, dan ozon. Untuk aplikasi dengan eksposur kimia ekstrem, tersedia opsi CPE (Chlorinated Polyethylene) atau CSP (Chlorosulfonated Polyethylene) yang memberikan proteksi tambahan.

Lapis Baja Galvanis Fleksibel: Kawat baja galvanis yang dianyam dengan pola khusus memberikan perlindungan mekanis maksimal tanpa mengorbankan fleksibilitas. Proses galvanisasi mencegah korosi, memperpanjang umur operasional kabel hingga 25-30 tahun dalam kondisi normal.

Spesifikasi Teknis Komprehensif

Klasifikasi Berdasarkan Tegangan Operasi

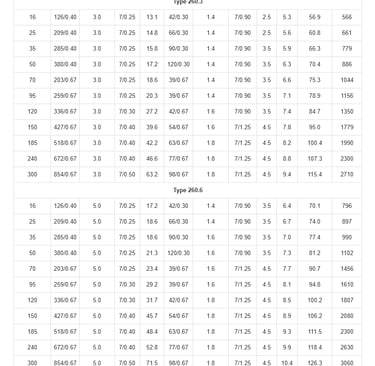

Kabel AS/NZS Type 260 tersedia dalam empat varian tegangan yang disesuaikan dengan kebutuhan aplikasi spesifik:

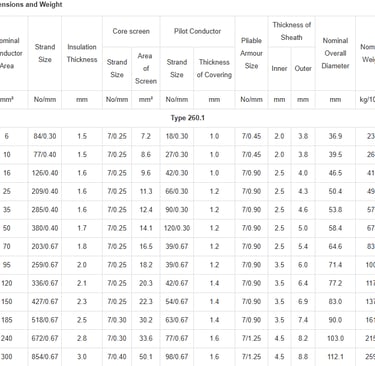

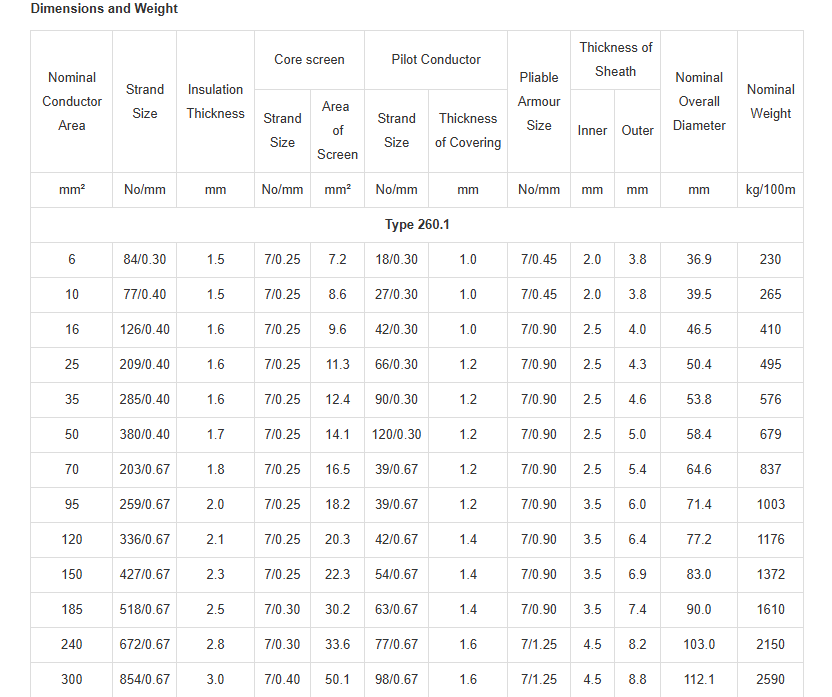

Type 260.1 (1.1 kV): Ideal untuk sistem distribusi sekunder dan peralatan dengan kebutuhan daya rendah hingga menengah. Diameter keseluruhan berkisar 36.9-112.1 mm dengan berat 230-2590 kg/100m, menjadikannya pilihan ekonomis untuk instalasi horizontal dan vertikal terbatas.

Type 260.3 (3.3 kV): Dirancang untuk sistem distribusi primer dengan kebutuhan isolasi yang lebih tinggi. Ketebalan isolasi 3.0 mm memberikan margin keamanan yang cukup untuk operasi kontinyu dalam lingkungan pertambangan. Diameter keseluruhan 56.9-115.4 mm dengan range berat 566-2710 kg/100m.

Type 260.6 (6.6 kV): Solusi optimal untuk aplikasi medium voltage dengan isolasi EPR setebal 5.0 mm. Varian ini sangat populer dalam industri pertambangan Indonesia karena kompatibilitasnya dengan standar tegangan distribusi nasional. Diameter 70.1-126.3 mm, berat 796-3060 kg/100m.

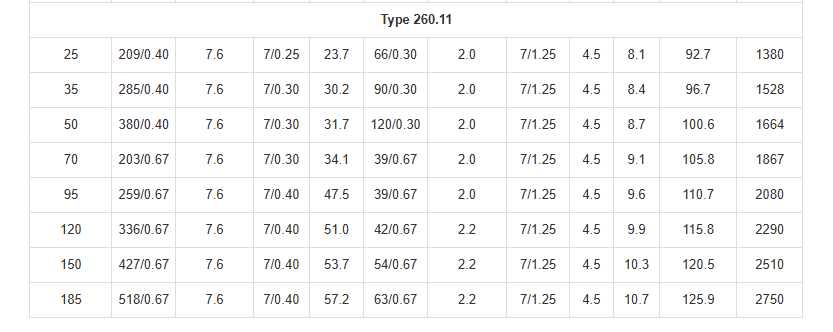

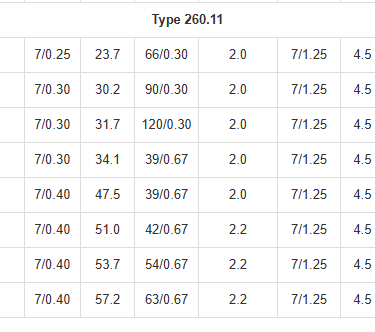

Type 260.11 (11 kV): Spesifikasi premium dengan isolasi 7.6 mm untuk aplikasi high voltage. Meskipun memiliki diameter dan berat terbesar (92.7-125.9 mm, 1380-2750 kg/100m), varian ini menawarkan efisiensi transmisi tertinggi untuk jarak jauh dan beban berat.

Parameter Teknis Kritis

Luas Penampang Konduktor: Tersedia dari 6 mm² hingga 300 mm², memberikan fleksibilitas pemilihan berdasarkan kapasitas arus yang dibutuhkan. Penampang yang lebih besar mengurangi losses resistif dan meningkatkan efisiensi energi, faktor penting dalam operasi pertambangan skala besar.

Ketahanan Kimia Superior: Formulation khusus material selubung memberikan resistansi tinggi terhadap asam sulfat, alkali, hidrokarbon, dan berbagai bahan kimia proses pertambangan. Testing laboratorium menunjukkan ketahanan hingga 90% dari kekuatan awal setelah eksposur 5000 jam dalam larutan asam 10%.

Karakteristik Fire Safety: Sifat tahan api dan Low Smoke Zero Halogen (LSZH) memastikan keamanan personel dalam situasi darurat. Saat terbakar, kabel mengeluarkan asap minimal dengan visibilitas >10 meter dan tidak menghasilkan gas halogen yang beracun.

Kepatuhan Standar Internasional

Standar AS/NZS yang Komprehensif

AS/NZS 1802:2003 menjadi standar utama yang mengatur desain, konstruksi, dan testing kabel pertambangan berlapis baja. Standar ini mencakup persyaratan ketat untuk ketahanan mekanis, isolasi listrik, dan performa dalam kondisi ekstrem.

AS/NZS 1125 mengatur spesifikasi detail konduktor tembaga, termasuk persyaratan kemurnian, struktur stranding, dan coating. Compliance dengan standar ini memastikan konduktivitas optimal dan konsistensi kualitas.

AS/NZS 3808 fokus pada testing material isolasi dan selubung, termasuk aging test, chemical resistance, dan mechanical stress simulation. Protokol testing yang ketat ini memberikan jaminan performa jangka panjang.

AS/NZS 5000.1 menetapkan persyaratan umum untuk kabel listrik bertegangan rendah hingga menengah, memastikan interoperabilitas dengan sistem kelistrikan standar.

Aplikasi Strategis dalam Industri Pertambangan Indonesia

Sistem Distribusi Daya Utama (Feeder Application)

Dalam konteks pertambangan batu bara Kalimantan atau tambang emas Papua, kabel Type 260 berfungsi sebagai backbone distribusi daya dari gardu induk ke berbagai area operasional. Kemampuannya mentransmisikan daya hingga beberapa megawatt dengan losses minimal menjadikannya pilihan ekonomis untuk instalasi permanent.

Studi kasus implementasi di tambang batu bara Sangatta, Kalimantan Timur, menunjukkan pengurangan downtime hingga 40% setelah replacement kabel distribusi utama dengan Type 260.6. Peningkatan reliability ini berkontribusi pada peningkatan produktivitas sebesar 15% dalam periode 18 bulan.

Substasiun Penambangan Bergerak

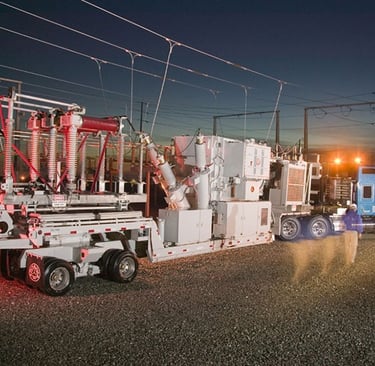

Konsep mobile substation semakin populer dalam operasi pertambangan pasir dan agregat di Jawa dan Sumatera. Kabel Type 260 dengan fleksibilitas tinggi memungkinkan koneksi yang andal antara substasiun portable dengan excavator, conveyor system, dan processing plant yang dapat dipindahkan sesuai kemajuan penambangan.

PT Holcim Indonesia melaporkan efisiensi operasional meningkat 25% setelah mengimplementasikan mobile substation dengan kabel Type 260.3 di quarry mereka di Cibinong. Fleksibilitas kabel memungkinkan reposisi cepat fasilitas sesuai dengan perkembangan area penambangan.

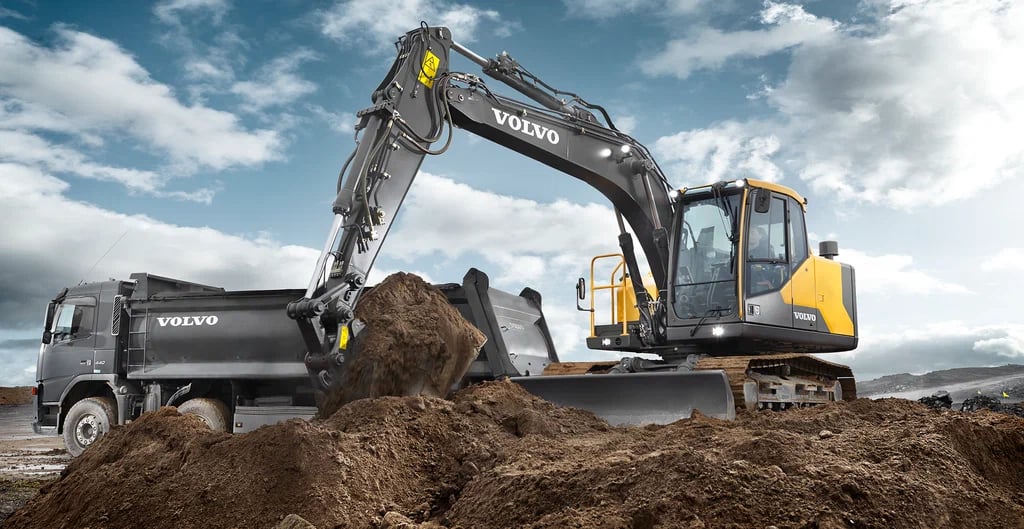

Peralatan Hidraulik Berat

Excavator, dragline, dan peralatan hidraulik lainnya membutuhkan pasokan daya yang stabil dan dapat diandalkan. Kabel Type 260 dengan konstruksi berlapis baja memberikan proteksi optimal terhadap abrasi, crushing, dan impact yang sering terjadi dalam operasi heavy equipment.

Implementasi di tambang nikel Morowali, Sulawesi Tengah, menunjukkan pengurangan maintenance cost sebesar 30% dan peningkatan equipment availability hingga 95% setelah upgrading ke kabel Type 260.

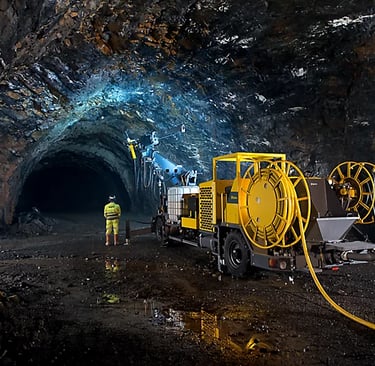

Aplikasi Reeling Underground Mining

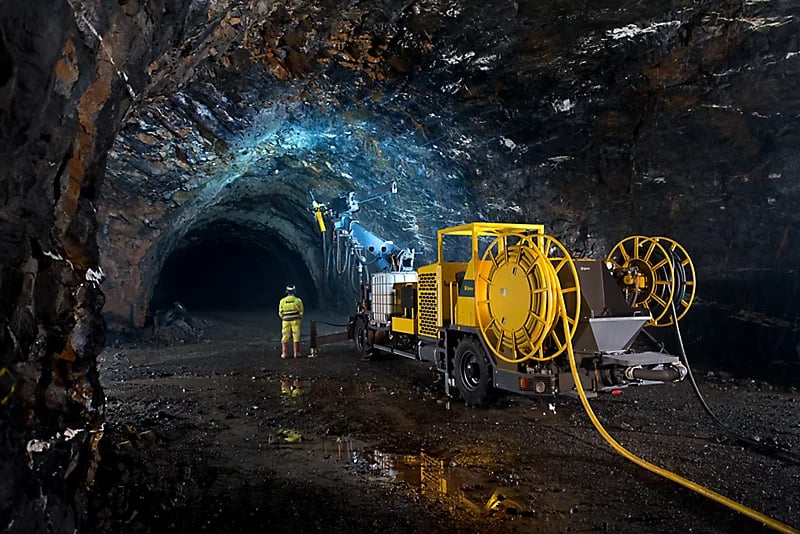

Untuk operasi tambang bawah tanah seperti di tambang emas Cibaliung, Banten, atau tambang tembaga Grasberg, Papua, aplikasi cable reeling membutuhkan kabel dengan fleksibilitas ekstrem dan ketahanan terhadap siklus bending yang tinggi.

Kabel Type 260 dengan desain stranding yang dioptimasi mampu menahan hingga 100,000 siklus bending dengan radius 15 kali diameter kabel tanpa degradasi signifikan performa listrik. Karakteristik ini sangat penting untuk aplikasi pada continuous miner, shuttle car, dan longwall equipment.

Panduan Instalasi dan Maintenance Optimal

Prosedur Instalasi Profesional

Persiapan Rute: Survey jalur kabel harus mempertimbangkan faktor geologi, hidrologi, dan aktivitas operasional. Minimum bending radius 15 kali diameter kabel harus dipertahankan untuk mencegah stress concentration yang dapat menyebabkan premature failure.

Sistem Penggantung: Implementasi cable hanger system dengan spacing maksimal 1.5 meter pada instalasi horizontal dan 1.0 meter pada instalasi vertikal. Material hanger harus compatible secara galvanik dengan armor kabel untuk mencegah korosi elektrokimia.

Perlindungan Mekanis Tambahan: Pada area dengan potensi mechanical damage tinggi, aplikasi steel conduit atau concrete trench memberikan proteksi ekstra. Investment tambahan ini terjustifikasi dengan pengurangan risiko failure dan maintenance cost.

Grounding System: Koneksi armor dan screen conductor ke sistem pembumian harus memenuhi standar dengan resistance <1 ohm. Testing kontinuitas dan resistansi isolasi (minimum 1000 MΩ) wajib dilakukan sebelum energizing.

Program Maintenance Preventif

Inspeksi Visual Rutin: Monthly inspection untuk mengidentifikasi kerusakan armor, abrasi selubung, atau tanda-tanda overheating pada termination. Early detection memungkinkan corrective action sebelum terjadi major failure.

Testing Listrik Berkala: Annual testing meliputi insulation resistance, dielectric strength, dan partial discharge measurement. Parameter ini memberikan indikasi condition kabel dan memungkinkan predictive maintenance scheduling.

Cleaning dan Proteksi: Pembersihan berkala dari debu, chemical residue, dan debris menggunakan solvent yang compatible dengan material selubung. Aplikasi protective coating pada termination point mencegah korosi dan ingress moisture.

Documentation System: Maintenance log yang detail memungkinkan trend analysis dan optimization maintenance interval. Digital asset management system dapat mengintegrasikan data kondisi kabel dengan overall plant reliability program.

Keunggulan Kompetitif dalam Konteks Indonesia

Adaptasi Terhadap Kondisi Tropis

Indonesia dengan iklim tropis dan kelembaban tinggi menghadirkan tantangan unik untuk infrastruktur kabel. Material EPR dengan UV stabilizer dan antimicrobial additive memberikan resistansi superior terhadap degradasi akibat paparan sinar UV intens dan pertumbuhan mikroorganisme.

Efisiensi Ekonomi Jangka Panjang

Meskipun initial investment kabel Type 260 lebih tinggi 20-30% dibanding alternative conventional, total cost of ownership (TCO) analysis menunjukkan penghematan 40-50% dalam periode 20 tahun. Faktor utama adalah extended service life, reduced maintenance, dan improved system reliability.

Compliance dengan Regulasi Nasional

Kabel Type 260 memenuhi persyaratan Peraturan Menteri ESDM tentang Keselamatan dan Kesehatan Kerja Pertambangan. Sertifikasi LSZH mendukung compliance dengan regulasi lingkungan dan keselamatan kerja yang semakin ketat di Indonesia.

Dukungan Teknis Lokal

Ketersediaan spare parts, technical support, dan training program di Indonesia memungkinkan implementasi dan maintenance yang optimal. Network distributor authorized di Jakarta, Surabaya, Balikpapan, dan Makassar memberikan response time yang cepat untuk emergency support.

Tantangan dan Solusi Implementasi

Handling dan Transportation

Berat kabel yang signifikan (hingga 30 ton/km untuk Type 260.11) membutuhkan perencanaan logistik yang matang. Penggunaan cable trailer khusus dan crane dengan kapasitas adequate essential untuk safe handling. Pre-project site survey untuk akses route dan storage area menjadi kritical success factor.

Termination dan Jointing

Kabel high voltage dengan multi-layer construction membutuhkan skilled technician untuk termination dan jointing. Investment dalam training program dan specialized tooling memberikan return melalui reduced installation time dan improved connection quality.

Integration dengan Existing System

Retrofit project seringkali menghadapi challenge kompatibilitas dengan existing switchgear dan protection system. Comprehensive system study dan phased implementation approach meminimasi operational disruption.

Tren dan Perkembangan Masa Depan

Digitalization dan Smart Mining

Integration dengan sensor technology memungkinkan real-time monitoring kondisi kabel, temperature, dan electrical parameters. Predictive analytics dapat mengoptimasi maintenance scheduling dan mencegah unplanned outage.

Sustainability Initiatives

Development material yang lebih environmentally friendly dan recyclable mendukung agenda sustainability industri pertambangan. Research ke arah bio-based insulation dan reduced carbon footprint manufacturing process sedang berlangsung.

Standardization Regional

Inisiatif harmonisasi standard ASEAN untuk mining cable dapat membuka peluang market expansion dan economies of scale dalam manufacturing. Indonesia dengan market size terbesar di region dapat menjadi driver standardization process.

Kesimpulan dan Rekomendasi Strategis

Kabel AS/NZS Type 260 berlapis baja galvanis fleksibel merepresentasikan solusi teknologi tinggi untuk mendukung modernisasi industri pertambangan Indonesia. Dengan spesifikasi teknis yang komprehensif, compliance terhadap standar internasional, dan proven performance dalam berbagai aplikasi, kabel ini menjadi investasi strategis untuk meningkatkan productivity, safety, dan sustainability operasi pertambangan.

Implementasi kabel Type 260 tidak hanya memberikan immediate benefit berupa improved reliability dan reduced maintenance cost, tetapi juga mendukung long-term vision Indonesia sebagai global mining hub yang menerapkan best practice international. Dalam era transformasi digital dan sustainability, infrastructure investment yang tepat menjadi foundation untuk competitive advantage jangka panjang.

Untuk mining companies yang berkomitmen pada operational excellence, investasi dalam kabel AS/NZS Type 260 merupakan strategic decision yang akan memberikan return on investment yang attractive melalui improved uptime, reduced maintenance cost, dan enhanced safety performance. Konsultasi dengan certified engineer dan authorized distributor menjadi langkah awal untuk implementasi yang sukses dan optimal.
