Kabel AS/NZS 1802 Type 241: Solusi Teknologi Canggih untuk Kebutuhan Daya Pertambangan Bawah Tanah dan Permukaan dengan Kapasitas Tegangan 1.1kV hingga 11kV yang Tahan Terhadap Kondisi Ekstrem di Indonesia

Pendahuluan: Tantangan Kebutuhan Daya di Sektor Pertambangan Indonesia

Indonesia sebagai negara kepulauan terbesar di dunia memiliki kekayaan sumber daya mineral yang melimpah. Dari tambang batubara di Kalimantan hingga tambang emas di Papua, industri pertambangan menjadi tulang punggung perekonomian nasional. Namun, operasi pertambangan modern menghadapi tantangan teknis yang kompleks, khususnya dalam hal penyediaan daya listrik yang stabil dan aman untuk peralatan berat.

Lingkungan pertambangan, baik bawah tanah maupun permukaan, memiliki karakteristik ekstrem yang menuntut komponen listrik khusus. Suhu yang tinggi, kelembaban ekstrem, paparan bahan kimia korosif, getaran mekanis yang intens, dan risiko abrasi menjadi tantangan serius bagi infrastruktur kelistrikan tambang. Kegagalan sistem kelistrikan tidak hanya mengakibatkan kerugian finansial yang besar, tetapi juga membahayakan keselamatan pekerja.

Untuk mengatasi tantangan ini, industri pertambangan memerlukan solusi kabel daya yang tidak hanya memiliki kapasitas tinggi, tetapi juga mampu bertahan dalam kondisi operasional yang keras. Kabel AS/NZS 1802 Type 241 hadir sebagai jawaban teknologi canggih untuk memenuhi kebutuhan daya pertambangan dengan standar keamanan dan performa tinggi.

Kabel Type 241 dirancang khusus untuk aplikasi pertambangan dengan rentang tegangan operasional dari 1.1kV hingga 11kV. Fleksibilitas tegangan ini memungkinkan penggunaan yang luas, mulai dari peralatan kecil hingga sistem distribusi daya utama dalam operasi pertambangan skala besar. Keunggulan utama kabel ini terletak pada konstruksi yang kokoh, material berkualitas tinggi, dan kepatuhan terhadap standar internasional yang ketat.

Konstruksi dan Struktur Teknis Kabel Type 241

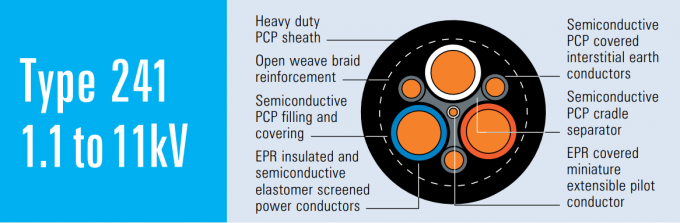

Kabel Type 241 memiliki struktur berlapis yang dirancang dengan presisi tinggi untuk memberikan perlindungan maksimal dalam kondisi operasional yang menantang. Setiap komponen memiliki fungsi spesifik yang berkontribusi pada performa keseluruhan sistem.

Konduktor Utama: menggunakan tembaga anil bertin fleksibel (stranded tinned annealed copper) yang memberikan konduktivitas listrik optimal. Pemilihan tembaga sebagai material konduktor bukan tanpa alasan, mengingat sifatnya yang memiliki konduktivitas listrik tinggi dan ketahanan terhadap korosi. Lapisan timah (tin coating) memberikan perlindungan tambahan terhadap oksidasi dan memudahkan proses terminasi kabel.

Untuk varian dengan tegangan 3.3kV ke atas, kabel dilengkapi dengan layar konduktor yang terbuat dari senyawa semikonduktif. Komponen ini berfungsi mencegah kebocoran arus dan memastikan distribusi medan listrik yang merata di sekitar konduktor utama. Teknologi ini sangat penting untuk menjaga integritas isolasi pada tegangan tinggi.

Sistem isolasi: menggunakan Ethylene Propylene Rubber (EPR), material canggih yang memberikan ketahanan superior terhadap panas, bahan kimia, dan stress listrik. EPR dipilih karena sifat dielektriknya yang stabil dalam rentang suhu operasional yang luas, mulai dari -40°C hingga +90°C. Material ini juga tahan terhadap ozon, radiasi UV, dan berbagai bahan kimia yang umum ditemukan dalam lingkungan pertambangan.

Layar isolasi: menggunakan elastomer semikonduktif yang berfungsi sebagai pelindung tambahan dan membantu distribusi medan listrik yang homogen. Komponen ini bekerja sama dengan layar konduktor untuk menciptakan sistem proteksi berlapis yang efektif.

Pemisah cradle: dari material Polychloroprene (PCP) semikonduktif memiliki peran penting dalam menjaga geometri internal kabel. Material ini mencegah pergerakan berlebihan antara konduktor utama dan mempertahankan karakteristik impedansi kabel dalam kondisi bengkok atau tertekan.

Layar inti keseluruhan: menggunakan PCP semikonduktif sebagai pengisi dan pelapis memberikan perlindungan menyeluruh terhadap interferensi elektromagnetik. Sistem ini juga berfungsi sebagai jalur arus bocor yang aman, mengalihkan arus fault ke sistem grounding.

Konduktor bumi interstitial: merupakan inovasi keselamatan yang menempatkan konduktor tembaga bertin fleksibel dengan lapisan PCP semikonduktif di antara konduktor utama. Sistem ini memberikan jalur grounding yang efektif dan kontak bumi pelindung yang responsif terhadap kerusakan selubung.

Pilot ekstensibel pusat: menggunakan konduktor tembaga bertin dengan lapisan EPR untuk kontrol sinyal dan komunikasi. Fitur ini memungkinkan monitoring kondisi kabel secara real-time dan integrasi dengan sistem kontrol otomatis.

Penguatan tekstil: berupa jalinan open-weave memberikan kekuatan mekanis tambahan tanpa mengurangi fleksibilitas kabel. Struktur ini mendistribusikan stress mekanis secara merata dan mencegah deformasi berlebihan saat kabel mengalami tarikan atau tekanan.

Selubung luar: menggunakan PCP tugas berat yang memberikan perlindungan ultimate terhadap abrasi, bahan kimia, dan kerusakan mekanis. Opsional selubung CPE/CSP tersedia untuk aplikasi yang memerlukan karakteristik khusus seperti ketahanan api yang lebih tinggi atau resistensi terhadap hidrokarbon.

Spesifikasi Teknis Komprehensif

Kabel Type 241 tersedia dalam empat varian tegangan yang disesuaikan dengan kebutuhan aplikasi spesifik:

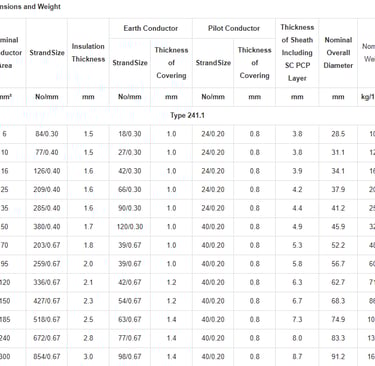

Type 241.1 (1.1kV) dirancang untuk aplikasi tegangan rendah dengan luas konduktor nominal 6 mm² hingga 300 mm². Ketebalan isolasi 1.5 mm memberikan perlindungan yang memadai untuk tegangan operasional rendah. Diameter keseluruhan berkisar dari 28.5 mm untuk konduktor 6 mm² hingga 91.2 mm untuk konduktor 300 mm². Berat nominal bervariasi dari 106 kg/100m hingga 1600 kg/100m, mencerminkan konstruksi yang solid namun tetap praktis untuk instalasi.

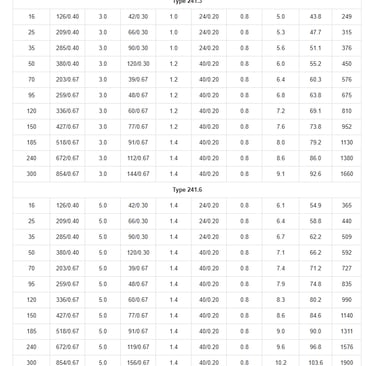

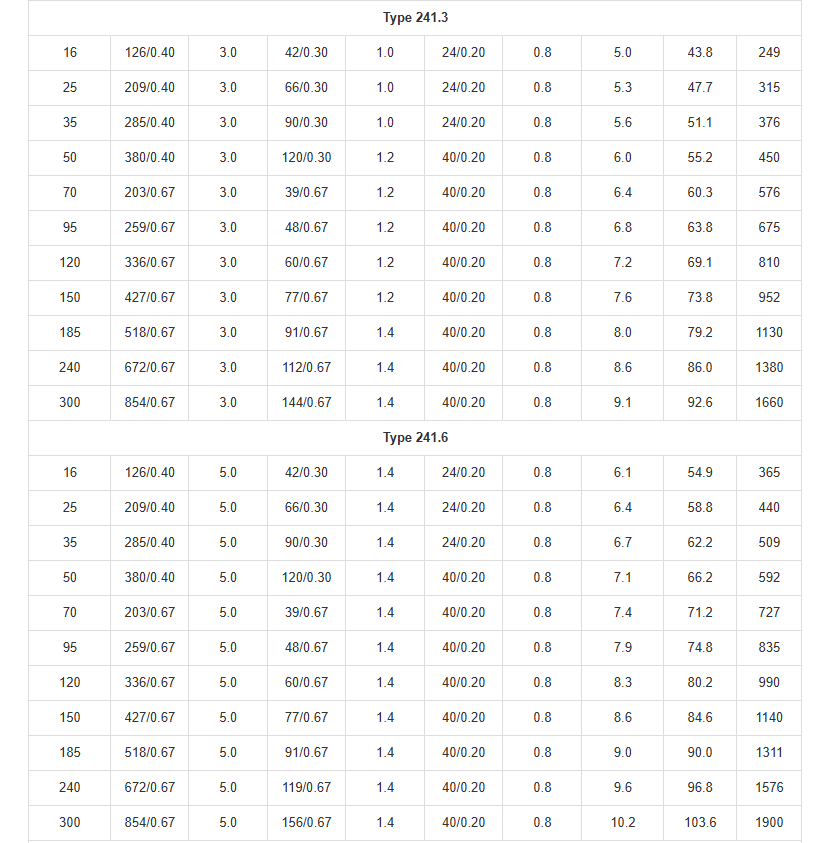

Type 241.3 (3.3kV) merupakan varian menengah yang cocok untuk sistem distribusi sekunder. Dengan ketebalan isolasi 3.0 mm dan diameter keseluruhan 43.8 mm hingga 92.6 mm, varian ini menawarkan keseimbangan optimal antara kapasitas daya dan kemudahan instalasi.

Type 241.6 (6.6kV) dirancang untuk aplikasi tegangan menengah-tinggi dengan ketebalan isolasi 5.0 mm. Varian ini ideal untuk sistem feeder utama dan distribusi primer dalam kompleks pertambangan besar. Diameter keseluruhan mencapai 103.6 mm untuk konduktor 300 mm² dengan berat maksimal 1900 kg/100m.

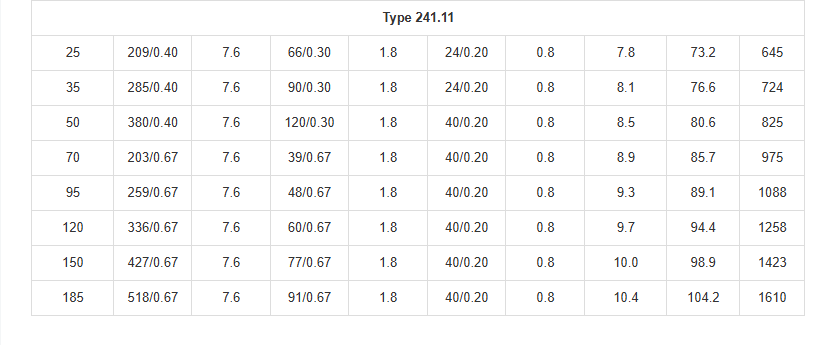

Type 241.11 (11kV) merupakan varian tertinggi dengan ketebalan isolasi 7.6 mm untuk aplikasi tegangan tinggi. Kabel ini cocok untuk transmisi daya jarak jauh dan koneksi ke substation utama. Konstruksi yang lebih tebal memberikan margin keamanan yang tinggi untuk operasi tegangan tinggi.

Konduktor bumi bervariasi dari 18/0.30 mm hingga 156/0.67 mm, disesuaikan dengan kapasitas konduktor utama untuk memastikan proteksi grounding yang efektif. Konduktor pilot menggunakan konfigurasi 24/0.20 mm atau 40/0.20 mm dengan ketebalan lapisan 0.8 mm, memberikan jalur komunikasi dan kontrol yang andal.

Kepatuhan Terhadap Standar Internasional

Kabel Type 241 dirancang dan diproduksi dengan kepatuhan ketat terhadap standar internasional yang diakui, memberikan jaminan kualitas dan keamanan untuk aplikasi kritis pertambangan.

AS/NZS 1802:2003: merupakan standar utama yang mengatur persyaratan khusus untuk kabel pertambangan bawah tanah. Standar ini mencakup aspek konstruksi, material, pengujian, dan performa yang harus dipenuhi untuk aplikasi pertambangan yang aman dan andal.

AS/NZS 1125: mengatur spesifikasi konduktor tembaga, memastikan kualitas material konduktor yang memenuhi standar konduktivitas, kekuatan mekanis, dan ketahanan korosi yang diperlukan untuk lingkungan pertambangan.

AS/NZS 3808: menetapkan persyaratan untuk material isolasi dan selubung, termasuk karakteristik dielektrik, ketahanan termal, dan resistensi terhadap bahan kimia yang umum ditemukan dalam operasi pertambangan.

AS/NZS 5000.1: memberikan panduan umum untuk kabel daya dengan tegangan hingga 0.6/1kV yang diadaptasi untuk aplikasi pertambangan, mencakup aspek instalasi, pengujian, dan pemeliharaan.

Kepatuhan terhadap standar-standar ini memastikan bahwa Kabel Type 241 dapat digunakan dengan aman di berbagai yurisdiksi internasional dan memenuhi persyaratan regulasi keselamatan yang ketat dalam industri pertambangan.

Aplikasi dan Skenario Penggunaan dalam Konteks Indonesia

Kabel Type 241 memiliki spektrum aplikasi yang luas dalam berbagai aspek operasi pertambangan Indonesia. Pemahaman terhadap aplikasi spesifik ini penting untuk optimalisasi investasi infrastruktur kelistrikan tambang.

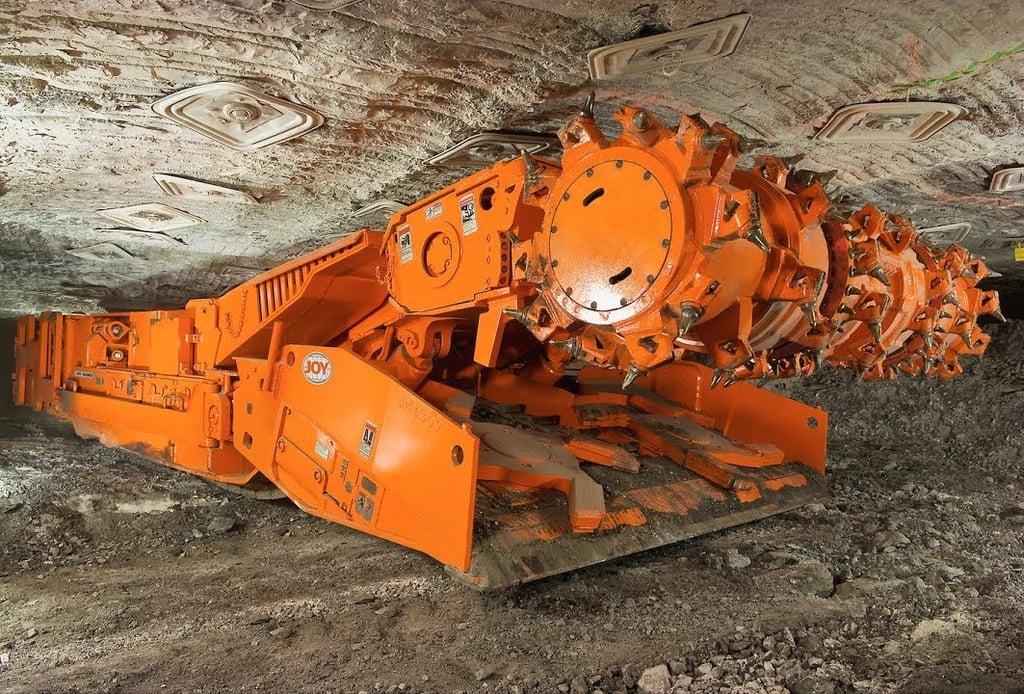

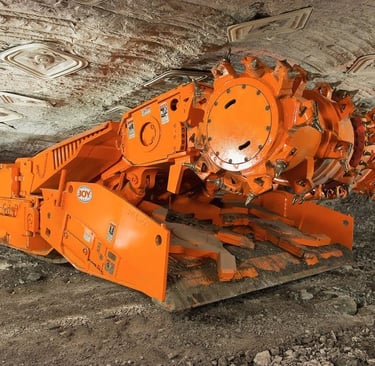

Kabel feeder utama untuk continuous miners menjadi aplikasi primer yang sangat relevan dengan kondisi pertambangan batubara Indonesia. Continuous miners memerlukan pasokan daya yang stabil dan kontinu untuk operasi penambangan yang efisien. Kabel Type 241 memberikan keandalan tinggi dalam kondisi operasional yang keras, mengurangi downtime dan meningkatkan produktivitas tambang. Kemampuan kabel untuk menahan getaran dan stress mekanis dari operasi penambangan intensif menjadikannya pilihan ideal untuk aplikasi ini.

Sistem pompa dalam operasi pertambangan Indonesia menghadapi tantangan khusus karena kondisi lingkungan yang lembab dan korosif. Kabel Type 241 dengan selubung PCP yang tahan terhadap kelembaban dan bahan kimia memberikan solusi yang tepat untuk aplikasi pumping system. Konstruksi yang fleksibel memudahkan instalasi dalam ruang terbatas yang umum ditemukan dalam sistem pompa tambang.

Kabel catu daya untuk peralatan berat seperti bor, ekskavator, dan sistem konveyor memerlukan karakteristik khusus yang dapat disediakan oleh Kabel Type 241. Fleksibilitas kabel memungkinkan pergerakan peralatan mobile, sementara konstruksi yang kokoh melindungi dari kerusakan mekanis akibat operasi peralatan berat.

Sistem konveyor jarak jauh sangat umum dalam operasi pertambangan Indonesia, khususnya untuk transportasi material dari pit ke processing plant. Type 241.6 dengan kapasitas 6.6kV ideal untuk aplikasi ini, memberikan efisiensi transmisi daya tinggi untuk jarak jauh dengan losses yang minimal.

Distribusi daya substation menggunakan Type 241.11 dengan kapasitas 11kV memberikan solusi untuk distribusi daya primer dalam kompleks pertambangan besar. Kemampuan tegangan tinggi ini memungkinkan penggunaan transformer step-down yang lebih efisien dan mengurangi kompleksitas sistem distribusi.

Fitur keamanan tambahan melalui layar semikonduktif keseluruhan memberikan perlindungan kritik terhadap kontak tidak sengaja dengan konduktor daya jika terjadi kerusakan selubung. Sistem ini sangat penting dalam lingkungan pertambangan di mana risiko kerusakan mekanis tinggi dan keselamatan pekerja menjadi prioritas utama.

Panduan Instalasi dan Praktik Terbaik Perawatan

Instalasi yang proper merupakan faktor kritis dalam memastikan performa optimal dan umur layanan yang panjang untuk Kabel Type 241. Praktik instalasi yang benar tidak hanya mempengaruhi performa listrik, tetapi juga aspek keselamatan operasional.

Perencanaan jalur kabel harus mempertimbangkan perlindungan dari kerusakan mekanis potensial. Kabel harus diletakkan di jalur yang terlindung dari lalu lintas peralatan berat, jatuhan material, dan aktivitas operasional yang dapat menyebabkan kerusakan fisik. Penggunaan cable tray, conduit, atau burial yang sesuai dengan kondisi lingkungan tambang sangat direkomendasikan.

Teknik penarikan kabel memerlukan penggunaan alat penarik yang sesuai untuk mencegah tegangan berlebih pada konduktor dan kerusakan struktur internal. Gaya tarik maksimum harus dijaga sesuai dengan spesifikasi manufaktur untuk mempertahankan integritas geometri kabel. Penggunaan cable pulling lubricant dapat mengurangi friction dan memudahkan proses instalasi.

Radius tekukan minimum harus dipertahankan sesuai standar AS/NZS untuk menjaga integritas isolasi dan mencegah stress concentration yang dapat menyebabkan kegagalan prematur. Umumnya, radius tekukan minimum adalah 12-15 kali diameter keseluruhan kabel, tergantung pada konstruksi spesifik.

Kompatibilitas konektor dengan konduktor tembaga bertin harus diverifikasi untuk memastikan koneksi yang andal dan tahan lama. Penggunaan konektor yang tidak kompatibel dapat menyebabkan hot spots, korosi galvanik, dan kegagalan sambungan.

Program perawatan preventif harus mencakup inspeksi rutin untuk mendeteksi tanda-tanda abrasi, kerusakan selubung, atau degradasi material. Inspeksi visual berkala dapat mengidentifikasi masalah potensial sebelum berkembang menjadi kegagalan sistem yang serius.

Pembersihan kabel dari debu, oli, dan bahan kimia yang dapat merusak selubung PCP harus dilakukan secara teratur. Akumulasi kontaminan dapat mempercepat degradasi material selubung dan mengurangi umur layanan kabel.

Pengujian kontinuitas konduktor bumi dan pilot secara berkala menggunakan peralatan testing yang sesuai memastikan integritas sistem proteksi dan komunikasi. Testing ini harus dilakukan sesuai dengan protokol keselamatan tambang dan standar industri.

Penyimpanan kabel cadangan harus dilakukan di tempat yang kering, terlindung dari sinar UV, dan memiliki kontrol suhu yang memadai. Kabel harus disimpan dalam posisi yang tepat untuk mencegah deformasi permanen dan kerusakan struktur internal.

Keunggulan Kompetitif dan Nilai Ekonomis

Kabel Type 241 menawarkan sejumlah keunggulan kompetitif yang memberikan nilai ekonomis jangka panjang untuk operasi pertambangan Indonesia.

Kapasitas tegangan variabel dari 1.1kV hingga 11kV memberikan fleksibilitas sistem yang tinggi. Kemampuan ini memungkinkan standardisasi pada satu tipe kabel untuk berbagai aplikasi tegangan, mengurangi kompleksitas inventaris dan menyederhanakan logistik spare parts.

Daya tahan superior terhadap kondisi ekstrem pertambangan mengurangi frekuensi replacement dan maintenance cost. Konstruksi kokoh dengan selubung PCP tahan abrasi memberikan protection yang excellent terhadap mechanical damage yang umum terjadi dalam lingkungan pertambangan.

Sistem keamanan berlapis melalui isolasi ganda dan layar semikonduktif mengurangi risiko electrical failure dan meningkatkan safety factor secara signifikan. Sistem ini sangat valuable dalam konteks operasi pertambangan di mana electrical accident dapat memiliki konsekuensi yang catastrophic.

Fleksibilitas instalasi memudahkan handling dan routing kabel meskipun memiliki konstruksi yang robust. Karakteristik ini mengurangi installation time dan labor cost, serta memungkinkan instalasi dalam space yang terbatas.

Efisiensi biaya operasional tercapai melalui pengurangan variety kabel yang diperlukan, simplifikasi maintenance procedures, dan peningkatan reliability yang mengurangi unplanned downtime.

Compliance dengan standar internasional memfasilitasi penggunaan di berbagai jurisdiksi dan memenuhi requirement untuk international mining companies yang beroperasi di Indonesia.

Kesimpulan dan Prospek Masa Depan

Kabel AS/NZS 1802 Type 241 rappresenta solusi teknologi canggih yang specifically designed untuk memenuhi demanding requirements industri pertambangan modern. Dengan konstruksi engineering yang sophisticated, material berkualitas premium, dan compliance terhadap standar internasional yang stringent, kabel ini menawarkan reliability dan performance yang superior untuk critical mining applications.

Dalam konteks industri pertambangan Indonesia yang terus berkembang dan menghadapi pressure untuk meningkatkan efficiency, safety, dan environmental performance, adoption teknologi advanced seperti Kabel Type 241 menjadi strategic imperative. Investment dalam infrastruktur electrical yang reliable tidak hanya memberikan immediate operational benefits, tetapi juga positioning yang favorable untuk future growth dan competitiveness.

Seiring dengan evolusi teknologi mining dan increasing emphasis pada digitalization, automation, dan remote operation, kebutuhan akan electrical infrastructure yang robust dan reliable akan semakin critical. Kabel Type 241 dengan karakteristik future-ready dan flexibility untuk various applications memberikan foundation yang solid untuk technological advancement dalam industri pertambangan Indonesia.

Prospek implementasi yang lebih widespread sangat promising, khususnya dengan increasing awareness terhadap total cost of ownership dan long-term value dari quality electrical infrastructure. Sebagai investment yang strategic, Kabel Type 241 tidak hanya memberikan immediate operational improvements, tetapi juga sustainable competitive advantages untuk jangka panjang.
