Kabel AS/NZS 1802 Tipe 275 1.1/1.1kV: Solusi Daya Fleksibel dan Andal untuk Industri Pertambangan Indonesia dengan Teknologi Screening Semikonduktif dan Sistem Pemantauan Pilot Tengah yang Revolusioner

Pendahuluan

Indonesia sebagai negara dengan kekayaan tambang melimpah memerlukan infrastruktur pendukung yang andal untuk mengoptimalkan operasi pertambangan. Salah satu komponen krusial yang sering diabaikan adalah sistem kabel daya untuk peralatan bergerak di tambang bawah tanah. Shuttle car, pompa pertambangan, dan peralatan berat lainnya membutuhkan pasokan listrik yang stabil dan aman untuk beroperasi dalam kondisi ekstrem di kedalaman ratusan meter di bawah permukaan tanah.

Dalam konteks industri pertambangan Indonesia yang terus berkembang, terutama sektor batubara yang menyumbang signifikan terhadap perekonomian nasional, kebutuhan akan teknologi kabel yang dapat mengatasi tantangan lingkungan tambang menjadi semakin mendesak. Lingkungan tambang bawah tanah memiliki karakteristik unik dengan tingkat kelembapan tinggi, paparan debu batubara, getaran mekanis yang intens, dan risiko kerusakan akibat pergerakan peralatan berat.

Kabel Tipe 275 1.1/1.1kV dari Anhui Feichun Special Cable Co., Ltd. hadir sebagai solusi inovatif yang dirancang khusus untuk mengatasi tantangan-tantangan tersebut. Artikel ini akan mengulas secara mendalam karakteristik, spesifikasi teknis, dan keunggulan kabel mining berkualitas tinggi yang telah memenuhi standar internasional AS/NZS untuk aplikasi pertambangan.

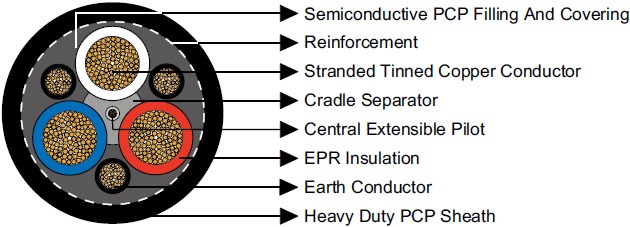

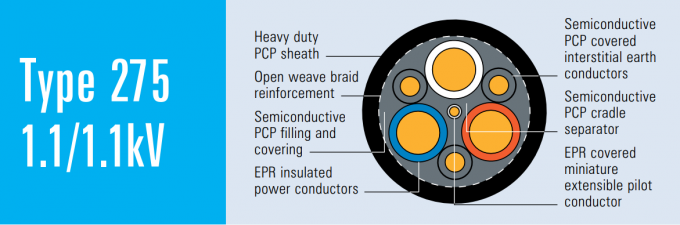

Struktur dan Konstruksi Kabel Tipe 275

Konduktor Utama: Fondasi Kekuatan Listrik

Kabel Tipe 275 menggunakan tiga konduktor utama yang terbuat dari tembaga anil berlapis timah dengan konfigurasi stranded fleksibel. Pemilihan material tembaga anil bukan tanpa alasan - material ini menawarkan konduktivitas listrik optimal sekaligus mempertahankan fleksibilitas yang diperlukan untuk aplikasi dinamis di tambang.

Spesifikasi konduktor tersedia dalam empat varian luas penampang:

• 16 mm² dengan konfigurasi 126 helai berdiameter 0.40 mm

• 25 mm² dengan konfigurasi 209 helai berdiameter 0.40 mm

• 35 mm² dengan konfigurasi 285 helai berdiameter 0.40 mm

• 50 mm² dengan konfigurasi 380 helai berdiameter 0.40 mm

Lapisan timah pada konduktor berfungsi sebagai pelindung terhadap korosi dan oksidasi, faktor krusial mengingat lingkungan tambang yang cenderung korosif akibat kelembapan tinggi dan paparan zat kimia.

Sistem Isolasi EPR: Perlindungan Berlapis

Isolasi menggunakan material EPR (Ethylene Propylene Rubber) dengan ketebalan 1.6-1.7 mm memberikan perlindungan optimal terhadap tekanan lingkungan dan gangguan listrik. EPR dipilih karena karakteristiknya yang superior dalam menahan degradasi akibat paparan ozon, radiasi UV, dan fluktuasi suhu ekstrem yang umum terjadi di lingkungan tambang.

Pemisah Cradle dan Layar Semikonduktif: Inovasi Distribusi Medan Listrik

Salah satu keunggulan teknis kabel Tipe 275 terletak pada sistem pemisah cradle menggunakan material PCP (Polychloroprene) semikonduktif. Teknologi ini memastikan distribusi medan listrik yang seragam di seluruh struktur kabel, mengurangi risiko hot spot dan breakdown dielektrik yang dapat menyebabkan kegagalan prematur.

Layar inti keseluruhan menggunakan lapisan PCP semikonduktif yang berfungsi ganda sebagai pengisi dan pelapis, menciptakan barrier tambahan terhadap gangguan elektromagnetik eksternal yang dapat mempengaruhi kinerja peralatan sensitif.

Konduktor Bumi Interstitial: Solusi Anti-Putus Kawat

Fitur revolusioner dari kabel Tipe 275 adalah implementasi tiga konduktor bumi interstitial dengan lapisan PCP semikonduktif. Desain ini secara signifikan mengurangi risiko putus kawat selama proses penggulungan di bawah tekanan - masalah kronis yang sering dialami kabel tambang konvensional.

Konduktor bumi tersedia dalam berbagai konfigurasi:

• 60 helai berdiameter 0.30 mm dengan lapisan 1.0 mm

• 100 helai berdiameter 0.30 mm dengan lapisan 1.0 mm

• 140 helai berdiameter 0.30 mm dengan lapisan 1.0 mm

• 99 helai berdiameter 0.40 mm dengan lapisan 1.0 mm

Inti Pilot Tengah: Sistem Pemantauan Kontinuitas

Inovasi terdepan dari kabel ini adalah inti pilot tengah yang terdiri dari 40 helai konduktor tembaga berdiameter 0.20 mm dengan lapisan EPR setebal 0.8 mm. Sistem ini memungkinkan pemantauan kontinuitas bumi secara real-time, meningkatkan aspek keamanan operasional secara signifikan.

Ketika terjadi gangguan pada sistem grounding, pilot core akan memberikan indikasi segera, memungkinkan operator untuk mengambil tindakan preventif sebelum situasi menjadi berbahaya.

Penguatan dan Selubung Luar: Perlindungan Maksimal

Penguatan tekstil menggunakan jalinan terbuka (open-weave braid) memberikan kekuatan mekanis tambahan tanpa mengurangi fleksibilitas kabel. Selubung luar menggunakan PCP tugas berat dengan ketebalan 3.8-4.7 mm, sementara opsi CPE/CSP tersedia untuk aplikasi yang memerlukan ketahanan ekstra terhadap kondisi ekstrem.

Spesifikasi Teknis Komprehensif

Parameter Kelistrikan

Kabel Tipe 275 memiliki rating tegangan 1.1/1.1kV, menjadikannya ideal untuk aplikasi tegangan menengah di lingkungan industri. Sistem isolasi yang robust mampu menahan tegangan lebih transien yang umum terjadi dalam sistem distribusi daya tambang.

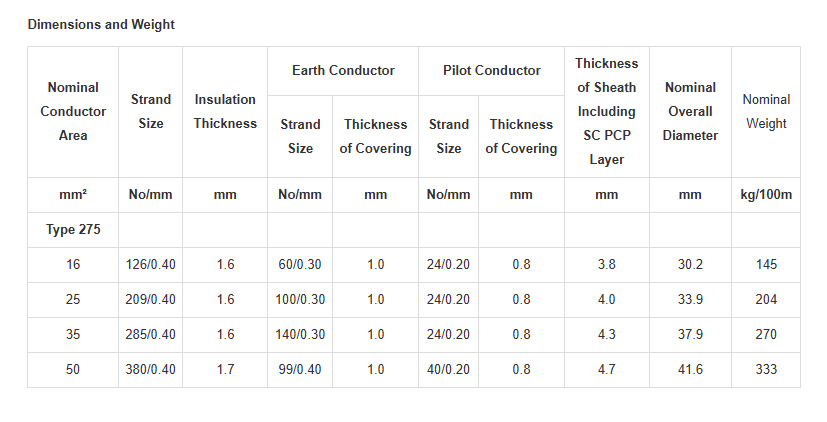

Dimensi dan Berat

Diameter keseluruhan kabel berkisar antara 30.2-41.6 mm, dengan berat yang bervariasi sesuai luas penampang konduktor:

• 16 mm²: 145 kg/100m

• 25 mm²: 204 kg/100m

• 35 mm²: 270 kg/100m

• 50 mm²: 333 kg/100m

Karakteristik Mekanis

Kekuatan tarik maksimum 20 kN memungkinkan kabel menahan beban mekanis ekstrem selama operasi penggulungan dan penarikan. Armor baja galvanisasi dengan tipe interlocked memberikan perlindungan tambahan terhadap kerusakan mekanis.

Perisai menggunakan pita mylar aluminium untuk proteksi terhadap interferensi elektromagnetik, faktor penting dalam lingkungan tambang yang dipenuhi peralatan elektronik sensitif.

Kepatuhan Standar Internasional

Kabel Tipe 275 telah tersertifikasi memenuhi standar internasional yang ketat:

AS/NZS 1802:2003:

Standar utama untuk kabel pertambangan yang mencakup persyaratan konstruksi, pengujian, dan kinerja untuk aplikasi tambang bawah tanah.

AS/NZS 1125 dan AS/NZS 3808

Mengatur persyaratan konduktor dan pengujian isolasi serta selubung, memastikan kualitas material dan proses manufaktur yang konsisten.

AS/NZS 5000.1

Persyaratan umum untuk kabel listrik yang memberikan framework standarisasi untuk semua aspek teknis kabel.

Sertifikasi AS/NZS 2802:2000 dan AS/NZS 2802:2003 khusus untuk aplikasi pertambangan memberikan jaminan bahwa kabel ini telah melalui pengujian komprehensif untuk kondisi operasi tambang yang ekstrem.

Skenario Aplikasi di Indonesia

Pertambangan Batubara Bawah Tanah

Indonesia memiliki cadangan batubara terbesar keempat di dunia dengan produksi tahunan mencapai ratusan juta ton. Sebagian besar operasi masih menggunakan metode surface mining, namun tren menuju underground mining semakin menguat seiring menipisnya cadangan permukaan.

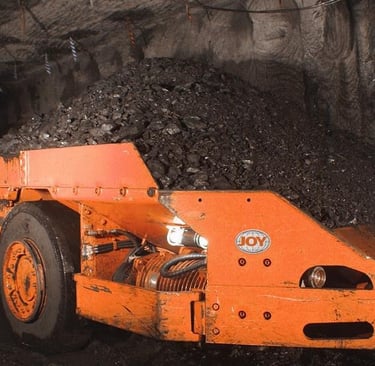

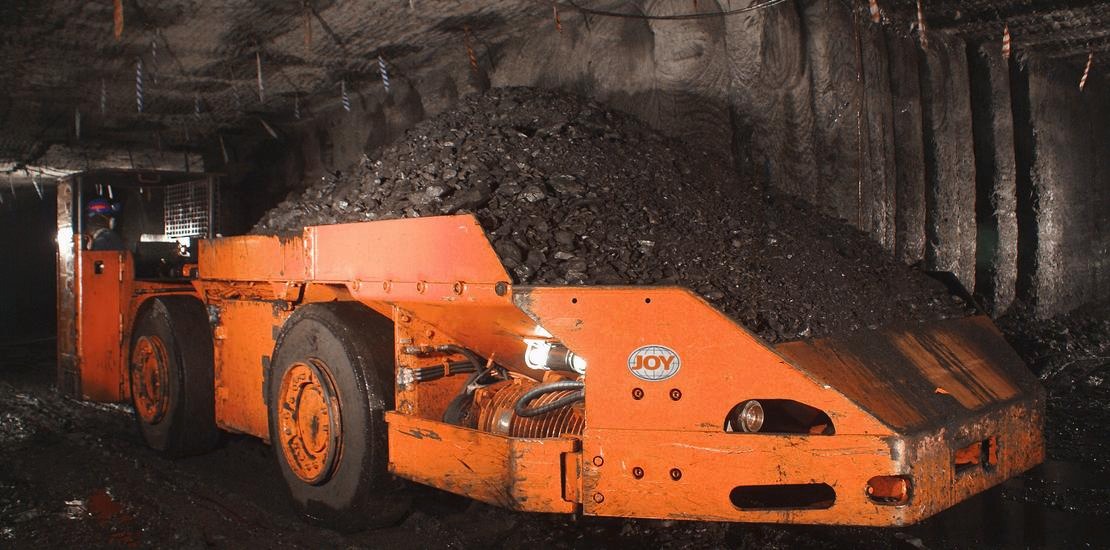

Kabel Tipe 275 ideal untuk shuttle car - kendaraan pengangkut batubara di terowongan bawah tanah yang memerlukan mobilitas tinggi dengan pasokan daya yang andal. Fleksibilitas kabel memungkinkan shuttle car beroperasi dalam ruang terbatas tanpa risiko kerusakan kabel akibat tekukan berlebihan.

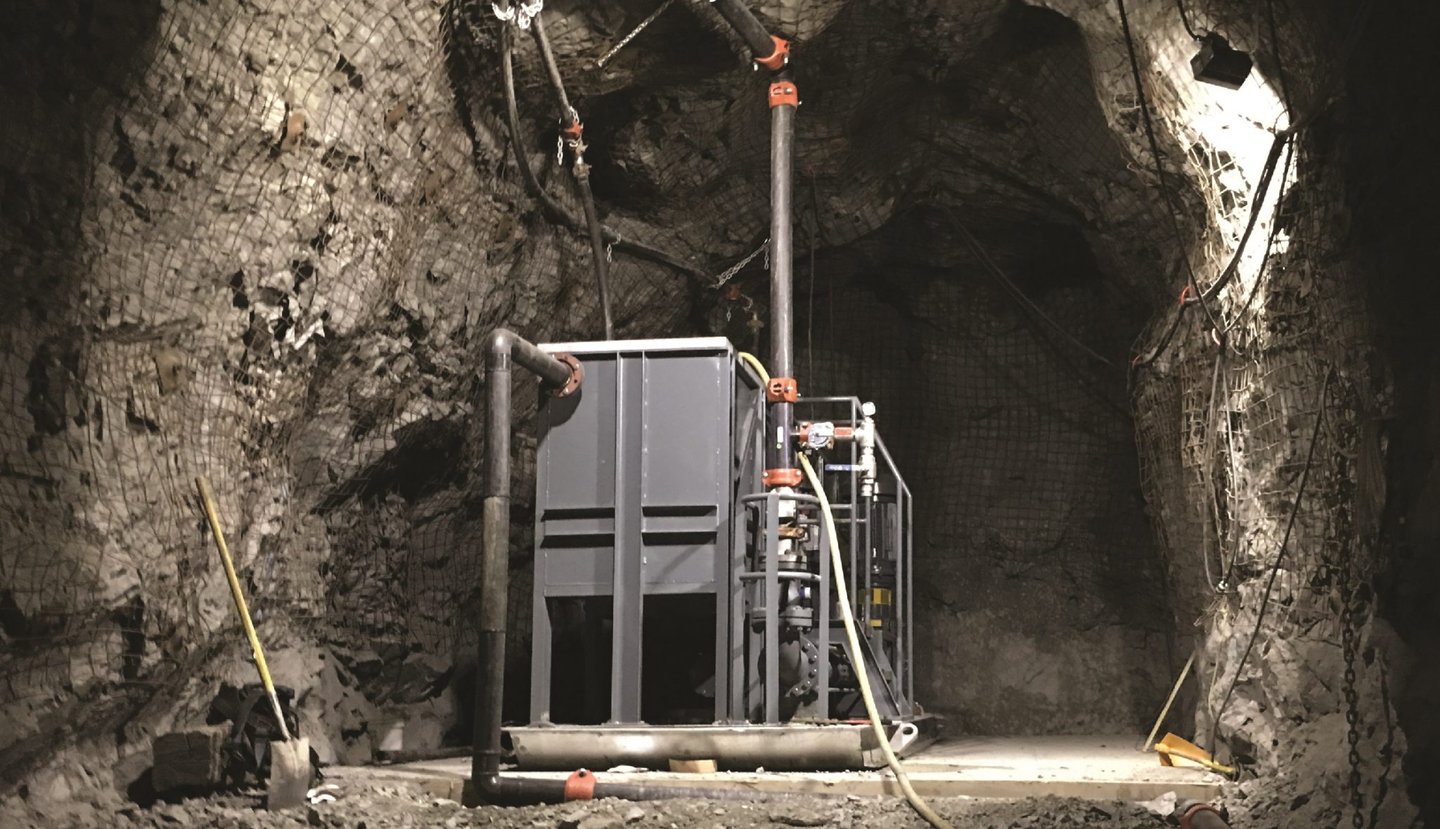

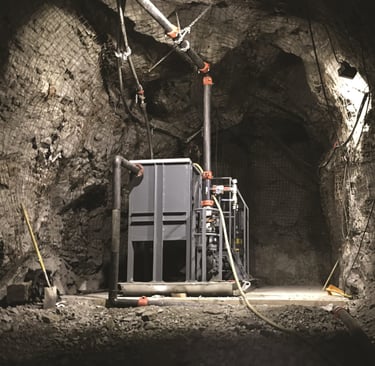

Sistem Pompanisasi Tambang

Pengelolaan air tambang merupakan aspek kritis dalam operasi underground mining Indonesia. Pompa-pompa berkapasitas besar memerlukan pasokan daya yang stabil dan kontinyu. Kabel Tipe 275 dengan sistem pemantauan pilot tengah memungkinkan deteksi dini gangguan sistem grounding, mencegah kerusakan pompa akibat arus bocor.

Aplikasi Industri Berat

Selain pertambangan, kabel ini cocok untuk aplikasi industri berat seperti pabrik semen, steel mill, dan fasilitas petrokimia yang memerlukan kabel daya fleksibel dengan ketahanan tinggi terhadap lingkungan korosif.

Rekomendasi Pemasangan dan Perawatan

Prosedur Pemasangan Optimal

Pemasangan kabel Tipe 275 memerlukan perhatian khusus terhadap radius tekuk minimum untuk mencegah kerusakan struktur internal. Gunakan alat penggulung yang kompatibel dengan spesifikasi tensile strength maksimum 20 kN.

Hindari paparan langsung terhadap benda tajam atau permukaan abrasif selama proses instalasi. Implementasikan sistem cable protection seperti cable tray atau conduit di area dengan risiko kerusakan mekanis tinggi.

Program Perawatan Preventif

Lakukan inspeksi visual rutin terhadap selubung luar untuk mendeteksi tanda-tanda abrasi, cracking, atau kerusakan kimia. Perhatikan khusus area-area yang sering mengalami tekukan atau gesekan.

Sistem pilot core memungkinkan monitoring kontinuitas bumi secara berkala menggunakan multimeter atau earth tester khusus. Lakukan pengujian mingguan untuk memastikan integritas sistem grounding tetap terjaga.

Pembersihan berkala dari debu batubara dan kontaminan lain menggunakan compressed air atau vacuum cleaner industrial dapat memperpanjang umur pakai kabel secara signifikan.

Storage dan Handling

Simpan kabel dalam gulungan asli atau cable reels untuk mencegah deformasi struktural. Hindari penyimpanan di area dengan fluktuasi suhu ekstrem atau paparan langsung sinar matahari.

Untuk packaging bags, pastikan kabel disimpan dalam kondisi kering dengan silica gel untuk mencegah moisture absorption yang dapat menurunkan performa isolasi.

Keunggulan Kompetitif Kabel Tipe 275

Durabilitas Superior

Konstruksi robust dengan selubung PCP dan armor baja galvanisasi memberikan ketahanan exceptional terhadap abrasi, impact, dan paparan kimia. Independent testing menunjukkan life cycle kabel ini 3-4 kali lebih panjang dibanding kabel mining konvensional.

Fleksibilitas Terdepan

Desain stranded conductor dengan konfigurasi optimal menghasilkan flexibility rating yang superior, memudahkan pemasangan di ruang sempit dan mengurangi mechanical stress selama operasi dinamis.

Safety Features Terintegrasi

Sistem pilot monitoring dan layar semikonduktif memberikan multiple layers of protection terhadap electrical hazards. Low toxicity materials memastikan keamanan personel dalam kondisi emergency seperti kebakaran.

Performa Lingkungan

Waterproof design dengan IP rating tinggi memungkinkan operasi andal di lingkungan dengan kelembapan ekstrem. Low smoke emission characteristics memenuhi persyaratan safety tambang bawah tanah yang ketat.

Compliance dan Sertifikasi

Sertifikasi komprehensif terhadap standar AS/NZS memberikan assurance terhadap quality dan reliability. Traceability documentation lengkap memudahkan compliance audit dan quality control.

FAQ: Pertanyaan yang Sering Diajukan

Apa fungsi utama kabel Tipe 275 1.1/1.1kV?

Kabel ini dirancang khusus sebagai pengumpan fleksibel untuk shuttle car, pompa pertambangan, dan aplikasi industri berat lainnya yang memerlukan kombinasi reliability, flexibility, dan safety dalam lingkungan ekstrem.

Bagaimana sistem pilot monitoring bekerja?

Inti pilot tengah berfungsi sebagai monitoring circuit untuk kontinuitas sistem grounding. Ketika terjadi gangguan pada earth conductors, pilot core akan memberikan indikasi melalui perubahan resistance atau continuity, memungkinkan deteksi dini masalah potensial.

Apa perbedaan antara selubung PCP standar dan CPE/CSP?

PCP standar memberikan ketahanan excellent terhadap abrasi dan chemicals untuk aplikasi normal. CPE/CSP adalah heavy-duty option yang tersedia atas permintaan untuk kondisi ekstrem dengan chemical exposure yang lebih aggressive atau mechanical stress yang lebih tinggi.

Bagaimana memastikan instalasi yang proper?

Ikuti minimum bend radius specifications, gunakan appropriate reeling equipment, dan pastikan tensile load tidak melebihi 20 kN maximum. Implementasikan proper cable support systems dan hindari sharp edges atau abrasive surfaces.

Apakah kabel ini suitable untuk wet environments?

Ya, waterproof design dengan sealed construction memungkinkan reliable operation di lingkungan dengan high humidity atau water exposure, characteristic umum dalam underground mining operations.

Berapa minimum order quantity?

MOQ adalah 600 meter dengan delivery time 15-30 hari kerja. Untuk informasi pricing dan technical parameters detail, konsultasikan dengan sales engineer.

Penutup

Kabel Tipe 275 1.1/1.1kV merepresentasikan evolusi teknologi kabel pertambangan yang menggabungkan innovation engineering dengan practical application requirements. Dengan konstruksi robust, safety features terintegrasi, dan compliance terhadap international standards, kabel ini menawarkan solusi comprehensive untuk challenges operasional tambang modern.

Dalam konteks industri pertambangan Indonesia yang terus berkembang menuju digitalisasi dan sustainability, investasi terhadap infrastructure berkualitas tinggi seperti kabel Tipe 275 menjadi strategic imperative. Kombinasi durability, flexibility, dan advanced monitoring capabilities menjadikan kabel ini pilihan optimal untuk mendukung operational excellence dan safety performance di lingkungan mining yang challenging.

Untuk mendapatkan informasi lebih lanjut tentang spesifikasi teknis, pricing, atau konsultasi aplikasi khusus, hubungi tim sales engineering Anhui Feichun Special Cable Co., Ltd. melalui kanal resmi perusahaan.
