Inovasi Kabel MP-GC Tiga Inti Tegangan 5kV dengan Jaket PVC: Solusi Andal untuk Sistem Distribusi Listrik Pertambangan Indonesia dengan Standar Internasional ICEA S-75-381

Pendahuluan

Indonesia sebagai salah satu negara dengan industri pertambangan terbesar di dunia, mulai dari batubara di Kalimantan hingga tambang emas di Papua, membutuhkan sistem distribusi listrik yang andal dan aman. Dalam operasi pertambangan modern, baik tambang terbuka maupun tambang bawah tanah, kabel daya memegang peranan kritis sebagai tulang punggung sistem kelistrikan yang menghubungkan berbagai unit operasional.

Kebutuhan akan kabel feeder (power feeder cable) yang mampu menahan kondisi ekstrem pertambangan menjadi semakin mendesak seiring dengan meningkatnya kapasitas produksi dan kedalaman penambangan. Kondisi lingkungan yang keras, kelembaban tinggi, paparan bahan kimia, dan getaran mekanis yang konstan menuntut penggunaan kabel berkualitas tinggi yang memenuhi standar internasional.

Type MP-GC Three-Conductor Mine Power Feeder Cable dengan tegangan 5kV hadir sebagai solusi inovatif yang dirancang khusus untuk memenuhi kebutuhan industri pertambangan. Kabel ini menggabungkan teknologi isolasi Cross-Linked Polyethylene (XLPE) dengan sistem grounding ganda yang memberikan keamanan operasional maksimal, sesuai dengan tuntutan keselamatan kerja yang ketat di sektor pertambangan Indonesia.

Struktur Kabel yang Dirancang untuk Kondisi Ekstrem

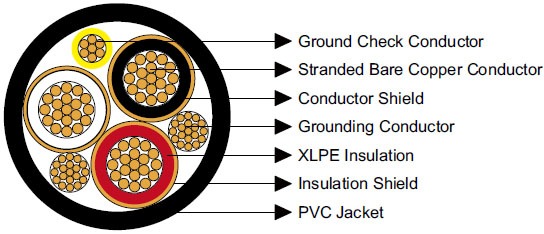

Kabel MP-GC memiliki struktur berlapis yang dirancang secara khusus untuk menghadapi tantangan lingkungan pertambangan. Setiap lapisan memiliki fungsi spesifik yang berkontribusi terhadap kinerja dan keamanan operasional secara keseluruhan.

Konduktor Utama terbuat dari tembaga lunak (annealed bare copper) bertipe stranded yang memberikan fleksibilitas optimal sambil mempertahankan konduktivitas listrik yang tinggi. Penggunaan tembaga lunak dengan struktur lilitan memungkinkan kabel untuk menahan tekukan dan getaran yang sering terjadi dalam operasi pertambangan, terutama pada peralatan mobile seperti conveyor dan dragline.

Lapisan Konduktor Shield berupa lapisan penghantar yang berfungsi mengontrol medan listrik di sekitar konduktor utama. Lapisan ini sangat penting untuk menjaga kestabilan listrik dan mencegah interferensi elektromagnetik yang dapat mengganggu sistem kontrol sensitif di tambang.

Isolasi XLPE merupakan jantung dari sistem isolasi kabel ini. Cross-Linked Polyethylene memberikan ketahanan termal yang superior hingga suhu operasi maksimum +90℃, serta ketahanan terhadap kelembaban dan bahan kimia yang umum ditemukan di lingkungan pertambangan. Proses cross-linking menciptakan struktur molekuler yang lebih stabil dan tahan terhadap degradasi jangka panjang.

Lapisan Isolasi Shield terdiri dari kombinasi lapisan penghantar dan pita tembaga yang berfungsi sebagai pelindung tambahan dan pengontrol medan listrik. Lapisan ini juga berperan dalam distribusi arus bocor yang merata, mencegah hot spot yang dapat menyebabkan kegagalan isolasi prematur.

Ground Check Conductor menggunakan konduktor tembaga berisolasi polipropilena berwarna kuning yang berfungsi khusus untuk pemantauan kontinuitas sistem pembumian. Fitur ini sangat penting dalam operasi pertambangan karena memungkinkan teknisi untuk memverifikasi integritas sistem grounding tanpa menghentikan operasi utama.

Grounding Conductor terbuat dari konduktor tembaga berlapis timah (tinned copper) yang memberikan perlindungan ekstra terhadap korosi, terutama dalam kondisi kelembaban tinggi yang sering dijumpai di tambang bawah tanah.

Jaket Luar menggunakan Polyvinyl Chloride (PVC) berwarna hitam yang memberikan perlindungan mekanis dan tahan terhadap abrasi, kelembaban, serta berbagai bahan kimia. Tersedia juga opsi jaket alternatif seperti CSP/PCP/NBR/PVC atau jaket dua lapis dengan serat penguat untuk kondisi yang lebih ekstrem.

Spesifikasi Teknis yang Memenuhi Standar Internasional

Kabel MP-GC dirancang dengan spesifikasi teknis yang ketat untuk memastikan performa optimal dalam berbagai kondisi operasional pertambangan. Tegangan kerja 5kV memberikan margin keamanan yang memadai untuk sistem distribusi primer di fasilitas pertambangan, dengan kemampuan menangani lonjakan tegangan transien yang sering terjadi akibat operasi peralatan berat.

Kabel ini dirancang mengikuti standar ICEA S-75-381 dan NEMA WC 58, yang merupakan standar internasional terdepan untuk kabel pertambangan. Standar ini memastikan bahwa kabel mampu beroperasi dengan aman dalam kondisi lingkungan yang menantang, termasuk paparan kelembaban, bahan kimia, dan stres mekanis yang tinggi.

Suhu operasi maksimum +90℃ memungkinkan kabel untuk beroperasi dengan aman bahkan dalam kondisi beban penuh dan suhu ambient tinggi yang sering dijumpai di fasilitas pertambangan tropis seperti Indonesia. Jari-jari tekuk minimum 12×OD memberikan fleksibilitas instalasi yang memadai sambil mempertahankan integritas struktural kabel.

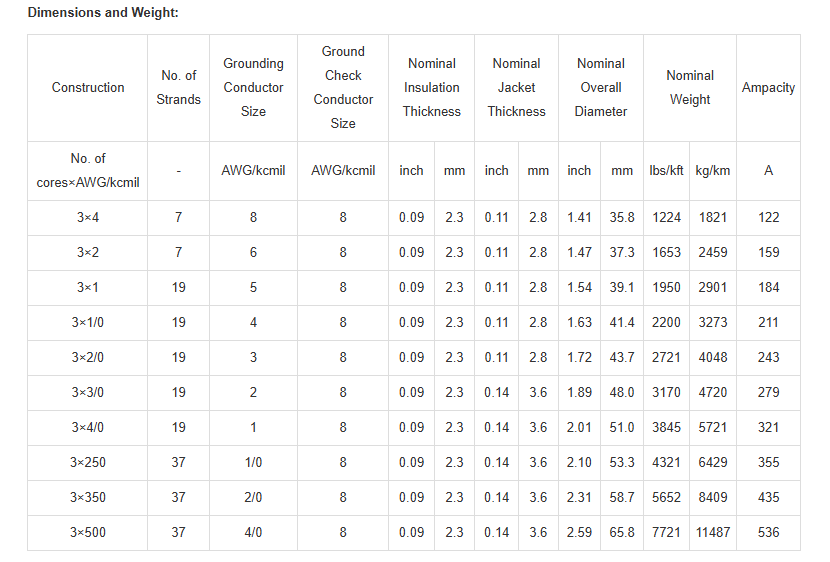

Dimensi dan kapasitas arus kabel MP-GC tersedia dalam rentang yang luas, dari 3×4 AWG hingga 3×500 kcmil, memberikan fleksibilitas dalam pemilihan ukuran sesuai kebutuhan beban. Sebagai contoh, kabel 3×4 AWG mampu menangani arus hingga 122 A dengan berat 1.821 kg/km, sementara kabel 3×350 kcmil dapat menangani arus hingga 435 A, dan ukuran terbesar 3×500 kcmil mampu menangani arus hingga 536 A.

Kapasitas arus (ampacity) yang tinggi ini memungkinkan penggunaan kabel dengan diameter yang relatif kecil untuk menangani beban yang besar, sehingga mengurangi biaya instalasi dan memudahkan pemasangan di ruang terbatas seperti terowongan tambang bawah tanah.

Standar Internasional sebagai Jaminan Kualitas

Kepatuhan terhadap standar internasional merupakan aspek fundamental yang membedakan kabel MP-GC dari produk serupa di pasaran. ICEA S-75-381 dan NEMA WC 58 merupakan pedoman desain kabel pertambangan yang telah terbukti dalam berbagai aplikasi global, memberikan jaminan bahwa kabel ini mampu beroperasi dengan aman dan andal dalam kondisi pertambangan yang paling menantang.

ASTM B-8 mengatur standar kawat tembaga stranded yang memastikan kualitas konduktor memenuhi persyaratan konduktivitas, kekuatan mekanis, dan ketahanan terhadap korosi. Standar ini sangat penting mengingat konduktor merupakan komponen inti yang menentukan efisiensi transmisi daya dan umur pakai kabel.

CAN/CSA-C22.2 No.96 merupakan standar keselamatan kabel listrik yang berlaku di Kanada, yang dikenal memiliki standar keselamatan yang sangat ketat, terutama untuk aplikasi industri berat. Kepatuhan terhadap standar ini memberikan jaminan tambahan bahwa kabel MP-GC memenuhi kriteria keselamatan internasional tertinggi.

Relevansi standar-standar ini untuk industri pertambangan Indonesia sangat signifikan, mengingat banyak perusahaan pertambangan multinasional yang beroperasi di Indonesia menerapkan standar keselamatan global. Penggunaan kabel yang memenuhi standar internasional juga memberikan kemudahan dalam proses audit keselamatan dan sertifikasi fasilitas.

Skenario Aplikasi di Industri Pertambangan Indonesia

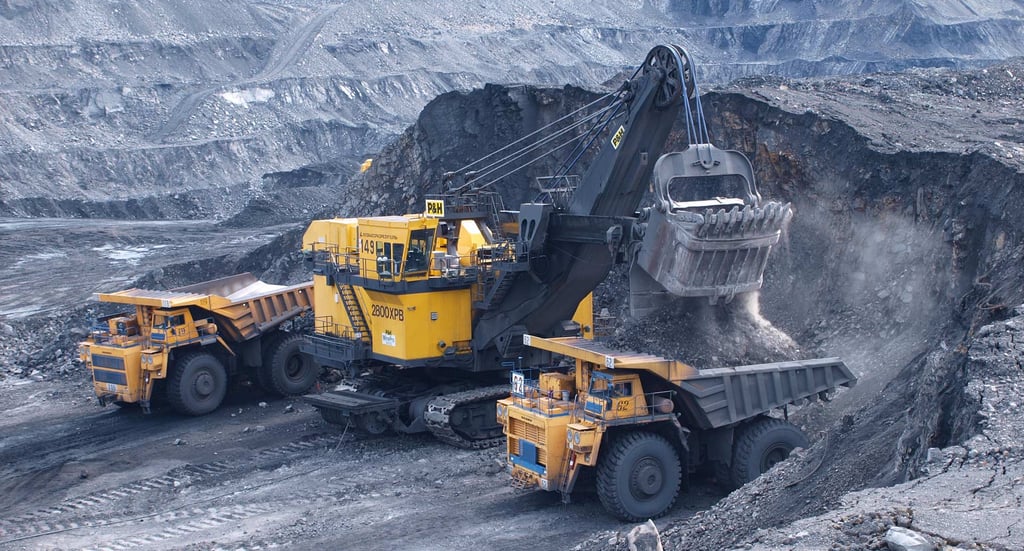

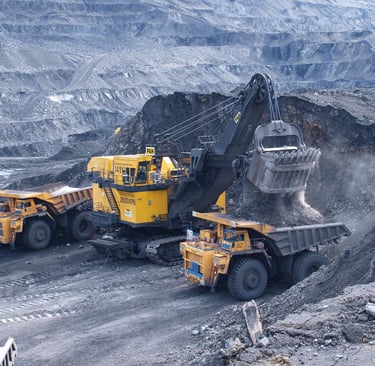

Kabel MP-GC dirancang khusus untuk berbagai skenario aplikasi dalam industri pertambangan, mulai dari koneksi antar-unit sistem distribusi tambang bawah tanah hingga tambang terbuka. Dalam konteks pertambangan batubara di Kalimantan Timur, kabel ini sangat cocok untuk menghubungkan substation utama dengan crusher station, conveyor systems, dan fasilitas processing plant yang tersebar di area tambang yang luas.

Kemampuan instalasi langsung di tanah (direct burial) dalam kondisi basah maupun kering menjadikan kabel ini ideal untuk iklim tropis Indonesia yang memiliki curah hujan tinggi. Jaket PVC yang tahan kelembaban dan sistem grounding ganda memberikan perlindungan optimal terhadap kondisi tanah yang sering kali jenuh air, terutama selama musim hujan.

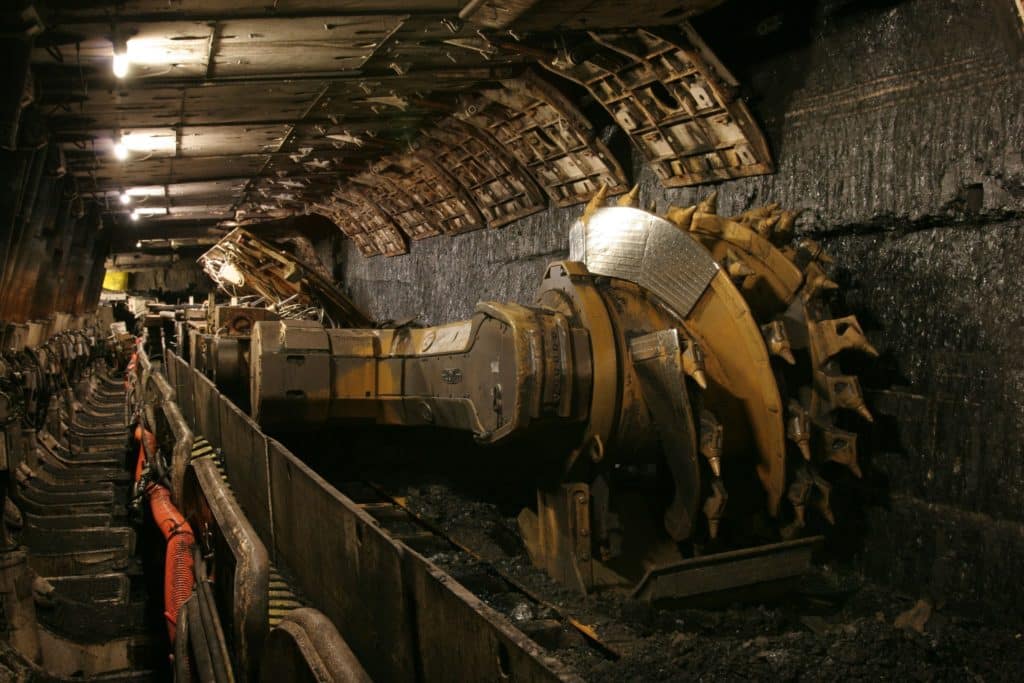

Untuk tambang bawah tanah seperti tambang emas di Papua, kabel MP-GC memberikan keandalan dalam kondisi kelembaban tinggi dan paparan air tanah. Sistem ground check conductor memungkinkan pemantauan real-time terhadap integritas pembumian, yang sangat penting untuk keselamatan pekerja di lingkungan tertutup dengan risiko elektrokusaksi yang tinggi.

Aplikasi pada peralatan dengan kebutuhan arus besar dan ketahanan mekanis tinggi, seperti dragline excavator dan shovel elektrik, memanfaatkan kapasitas arus tinggi kabel ini. Sebagai contoh, dragline dengan motor 2000 HP yang beroperasi di tambang batubara memerlukan kabel dengan kapasitas minimal 400-500 A, yang dapat dipenuhi dengan sempurna oleh kabel MP-GC ukuran 3×350 kcmil atau 3×500 kcmil.

Rekomendasi Pemasangan dan Perawatan yang Optimal

Pemasangan kabel MP-GC memerlukan perhatian khusus terhadap beberapa aspek teknis untuk memastikan performa optimal dan umur pakai maksimal. Radius tekuk minimum 12×OD harus selalu diperhatikan selama proses instalasi untuk mencegah kerusakan pada isolasi XLPE dan struktur internal kabel. Untuk kabel berdiameter 65,8 mm (ukuran 3×500 kcmil), radius tekuk minimum adalah 789,6 mm atau sekitar 79 cm.

Metode penggalian untuk instalasi direct burial harus mempertimbangkan kedalaman minimal 1 meter untuk mencegah kerusakan akibat aktivitas permukaan dan memberikan perlindungan terhadap variasi suhu. Penggunaan pasir halus sebagai bedding material di bagian bawah dan atas kabel memberikan perlindungan tambahan terhadap benda tajam dan memfasilitasi dissipasi panas.

Proses penimbunan harus dilakukan secara bertahap dengan pemadatan yang merata untuk mencegah differential settling yang dapat menyebabkan stress mekanis pada kabel. Pemasangan warning tape pada kedalaman 50 cm di atas kabel memberikan peringatan kepada aktivitas penggalian di masa mendatang.

Pemeriksaan berkala kondisi jaket PVC sangat penting, terutama pada area yang terpapar sinar UV langsung atau bahan kimia agresif. Inspeksi visual bulanan dapat mengidentifikasi tanda-tanda awal degradasi seperti perubahan warna, retak mikro, atau abrasi yang berlebihan. Penggunaan megger testing setiap enam bulan memberikan data objektif tentang kondisi isolasi kabel.

Pemantauan fungsi ground check conductor harus dilakukan secara berkala menggunakan continuity tester untuk memastikan integritas sistem pembumian. Ini sangat penting dalam operasi pertambangan karena sistem grounding yang tidak berfungsi dapat menyebabkan kecelakaan fatal akibat kejutan listrik.

Penyimpanan gulungan kabel sebelum instalasi memerlukan tempat yang kering, teduh, dan berventilasi baik. Kabel harus disimpan dalam posisi tegak dengan dukungan yang memadai untuk mencegah deformasi. Rotasi stock secara periodik mencegah flat spotting pada gulungan yang disimpan dalam jangka waktu lama.

Keunggulan Kompetitif Kabel MP-GC

Desain tiga inti dengan grounding dan ground check conductor menjadi keunggulan utama yang meningkatkan keselamatan operasional secara signifikan. Sistem grounding ganda ini memberikan redundansi yang penting dalam aplikasi pertambangan, dimana kegagalan sistem grounding dapat berakibat fatal. Ground check conductor memungkinkan pemantauan kontinuitas grounding tanpa mengganggu operasi normal, memberikan early warning terhadap potensi masalah keselamatan.

Isolasi XLPE memberikan ketahanan termal dan listrik yang superior dibandingkan dengan isolasi konvensional seperti PVC atau PE biasa. Struktur cross-linked yang terbentuk selama proses manufacturing menciptakan jaringan molekuler tiga dimensi yang memberikan ketahanan terhadap thermal aging, water treeing, dan electrical treeing yang merupakan mode kegagalan utama pada kabel tegangan menengah.

Jaket PVC hitam memberikan perlindungan komprehensif terhadap abrasi, kelembaban, dan berbagai bahan kimia yang umum ditemukan di lingkungan pertambangan. Warna hitam memberikan perlindungan tambahan terhadap degradasi UV, memperpanjang umur pakai kabel pada instalasi outdoor. Ketahanan terhadap oli hidrolik, grease, dan bahan kimia pembersih industri membuatnya ideal untuk aplikasi di sekitar peralatan berat.

Opsi jaket alternatif CSP/PCP/NBR/PVC atau jaket dua lapis dengan serat penguat memberikan fleksibilitas untuk kondisi operasi yang lebih ekstrem. Jaket CSP (Chlorosulfonated Polyethylene) memberikan ketahanan superior terhadap ozon dan weather aging, sementara NBR (Nitrile Butadiene Rubber) memberikan fleksibilitas yang lebih baik pada suhu rendah.

Kepatuhan terhadap standar internasional ICEA, ASTM, dan CSA memberikan jaminan kualitas global yang memudahkan proses procurement untuk perusahaan multinasional. Sertifikasi dari badan standardisasi internasional juga memberikan confidence dalam hal insurance coverage dan regulatory compliance.

Pertanyaan yang Sering Diajukan (FAQ)

1. Apa fungsi ground check conductor pada kabel MP-GC? Ground check conductor berfungsi sebagai sistem monitoring untuk memverifikasi kontinuitas jalur pembumian secara real-time. Konduktor ini memungkinkan teknisi untuk melakukan pengujian integritas grounding tanpa menghentikan operasi utama, memberikan early warning terhadap potensi kegagalan sistem pembumian yang dapat membahayakan keselamatan pekerja.

2. Apakah kabel ini dapat digunakan di tambang bawah tanah dengan kondisi lembap? Ya, kabel MP-GC dirancang khusus untuk instalasi direct burial dalam kondisi basah dan kering. Jaket PVC dan sistem sealing yang baik memberikan perlindungan terhadap penetrasi kelembaban, sementara isolasi XLPE memiliki ketahanan superior terhadap water treeing yang merupakan masalah umum pada kabel di lingkungan lembap.

3. Berapa suhu maksimum yang aman untuk kabel ini? Suhu operasi maksimum adalah +90℃ pada konduktor. Suhu ini merujuk pada temperature rise akibat beban listrik, bukan suhu ambient. Untuk suhu ambient tinggi, derating factor harus diterapkan sesuai dengan standar instalasi yang berlaku untuk memastikan operasi yang aman.

4. Bagaimana cara memilih ukuran kabel berdasarkan ampacity? Pemilihan ukuran kabel harus mempertimbangkan beban maksimum, faktor beban, kondisi instalasi, dan voltage drop yang dapat diterima. Sebagai rule of thumb, pilih kabel dengan ampacity minimal 125% dari beban penuh untuk memberikan margin keamanan. Konsultasi dengan electrical engineer direkomendasikan untuk aplikasi critical.

5. Apakah jaket PVC bisa diganti dengan bahan lain? Ya, tersedia opsi jaket alternatif seperti CSP/PCP/NBR/PVC untuk kondisi operasi yang lebih ekstrem. Jaket dua lapis dengan serat penguat juga tersedia untuk aplikasi yang memerlukan ketahanan mekanis superior. Pemilihan material jaket harus disesuaikan dengan kondisi spesifik aplikasi.

6. Bagaimana cara perawatan kabel untuk mencegah kerusakan dini? Perawatan preventif meliputi inspeksi visual berkala, megger testing setiap 6 bulan, pemantauan ground check conductor, dan protection terhadap mechanical damage. Hindari pembebanan berlebih dan pastikan ventilasi yang memadai pada area instalasi untuk mencegah overheating.

Kesimpulan

Kabel MP-GC Three-Conductor Mine Power Feeder Cable dengan tegangan 5kV dan jaket PVC merupakan solusi teknologi terdepan yang dirancang khusus untuk memenuhi tuntutan ketat industri pertambangan Indonesia. Kombinasi konduktor tembaga lunak berkualitas tinggi, isolasi XLPE yang superior, dan sistem grounding ganda memberikan keandalan operasional yang luar biasa dalam kondisi lingkungan yang menantang.

Kepatuhan terhadap standar internasional ICEA S-75-381, NEMA WC 58, ASTM B-8, dan CAN/CSA-C22.2 No.96 memberikan jaminan kualitas global yang memenuhi ekspektasi perusahaan pertambangan multinasional yang beroperasi di Indonesia. Standar-standar ini memastikan bahwa kabel mampu beroperasi dengan aman dan efisien dalam berbagai kondisi operasional, mulai dari tambang batubara terbuka di Kalimantan hingga tambang bawah tanah di Papua.

Fleksibilitas dalam pilihan ukuran, dari 3×4 AWG hingga 3×500 kcmil dengan kapasitas arus hingga 536 A, memberikan solusi yang tepat untuk berbagai kebutuhan aplikasi. Opsi jaket alternatif dan konfigurasi khusus memungkinkan optimalisasi performa untuk kondisi operasi spesifik, memastikan investasi jangka panjang yang optimal.

Namun, keunggulan teknologi ini hanya dapat direalisasikan sepenuhnya melalui instalasi dan perawatan yang tepat. Pemahaman mendalam terhadap spesifikasi teknis, prosedur instalasi yang benar, dan program perawatan preventif yang konsisten merupakan kunci untuk memaksimalkan umur pakai dan return on investment kabel MP-GC.

Dengan meningkatnya kompleksitas operasi pertambangan dan tuntutan keselamatan kerja yang semakin ketat, investasi dalam infrastruktur kabel berkualitas tinggi seperti MP-GC bukan lagi pilihan, melainkan keharusan strategis untuk memastikan keberlanjutan dan keamanan operasi pertambangan di Indonesia.
