Mesin Bor Terowongan TBM di Indonesia: Rahasia Kabel TBM Canggih (N)TSCGECECWÖU MT BM PUR HF PLUS yang Menggerakkan MRT Jakarta & Kereta Cepat

Pendahuluan

Di tengah hiruk-pikuk kota Jakarta yang padat, sebuah mesin raksasa diam-diam sedang menggali masa depan Indonesia. Pada 9 Mei 2025, Gubernur DKI Jakarta Pramono Anung meresmikan peluncuran Tunnel Boring Machine (TBM) 1 di Stasiun Harmoni untuk proyek MRT Jakarta Fase 2A. Mesin ini bukan sekadar alat berat biasa—ia adalah simbol kemajuan teknologi yang mampu membangun terowongan bertingkat terdalam di Indonesia, hingga 28 meter di bawah permukaan tanah, tanpa mengganggu lalu lintas di atasnya.

Indonesia, sebagai negara berkembang dengan urbanisasi tercepat di Asia Tenggara, menghadapi tantangan besar: kemacetan kronis, pertumbuhan penduduk, dan kebutuhan infrastruktur bawah tanah yang masif. Menurut data Badan Pusat Statistik, Jakarta saja menyumbang lebih dari 10 juta penduduk, di mana transportasi umum seperti MRT menjadi solusi utama untuk mengurangi emisi karbon dan meningkatkan mobilitas. Di sinilah TBM berperan krusial. Mesin ini bukan hanya “bor raksasa”, melainkan sistem terintegrasi yang menggabungkan mekanika presisi, hidraulika canggih, dan suplai listrik berdaya tinggi.

Artikel ini akan membahas secara mendalam: apa itu TBM, penerapannya di proyek-proyek nasional seperti MRT Jakarta dan Kereta Cepat Jakarta-Bandung (KCJB/Whoosh), persyaratan kabel listrik khusus yang dibutuhkan TBM dari aspek sistem daya dan lingkungan kerja ekstrem, serta mengapa kabel Type (N)TSCGECECWÖU MT BM PUR HF PLUS 3.6/6 – 12/20 kV Halogen-Free Polyurethane Sheathed TBM Cable menjadi “pembuluh darah” yang tak tergantikan. Kabel ini, dengan desain fleksibel dan ramah lingkungan, memastikan TBM dapat bekerja tanpa henti di kondisi tanah tropis Indonesia yang penuh tantangan.

Dengan panjang artikel sekitar 5.200 kata, kita akan menjelajahi teknologi ini secara ilmiah tapi mudah dipahami—seperti layaknya diskusi di ruang kuliah teknik sipil atau pertemuan proyek infrastruktur. Mari kita mulai dari dasar: bagaimana sebuah mesin seberat ratusan ton bisa mengubah wajah kota bawah tanah Indonesia?

Apa Itu Mesin Bor Terowongan (TBM)? Teknologi Raksasa di Balik Terowongan Modern

Tunnel Boring Machine, atau TBM, adalah mesin penggali terowongan otomatis yang dirancang untuk menembus batuan dan tanah dengan presisi tinggi. Berbeda dengan metode tradisional seperti blasting (peledakan) atau hand mining (penggalian manual), TBM bekerja seperti “cacing raksasa” yang memotong tanah di depan sambil memasang lining beton di belakang secara simultan. Tipe umum yang digunakan di Indonesia adalah Earth Pressure Balance (EPB) untuk tanah lunak dan Slurry TBM untuk kondisi berair.

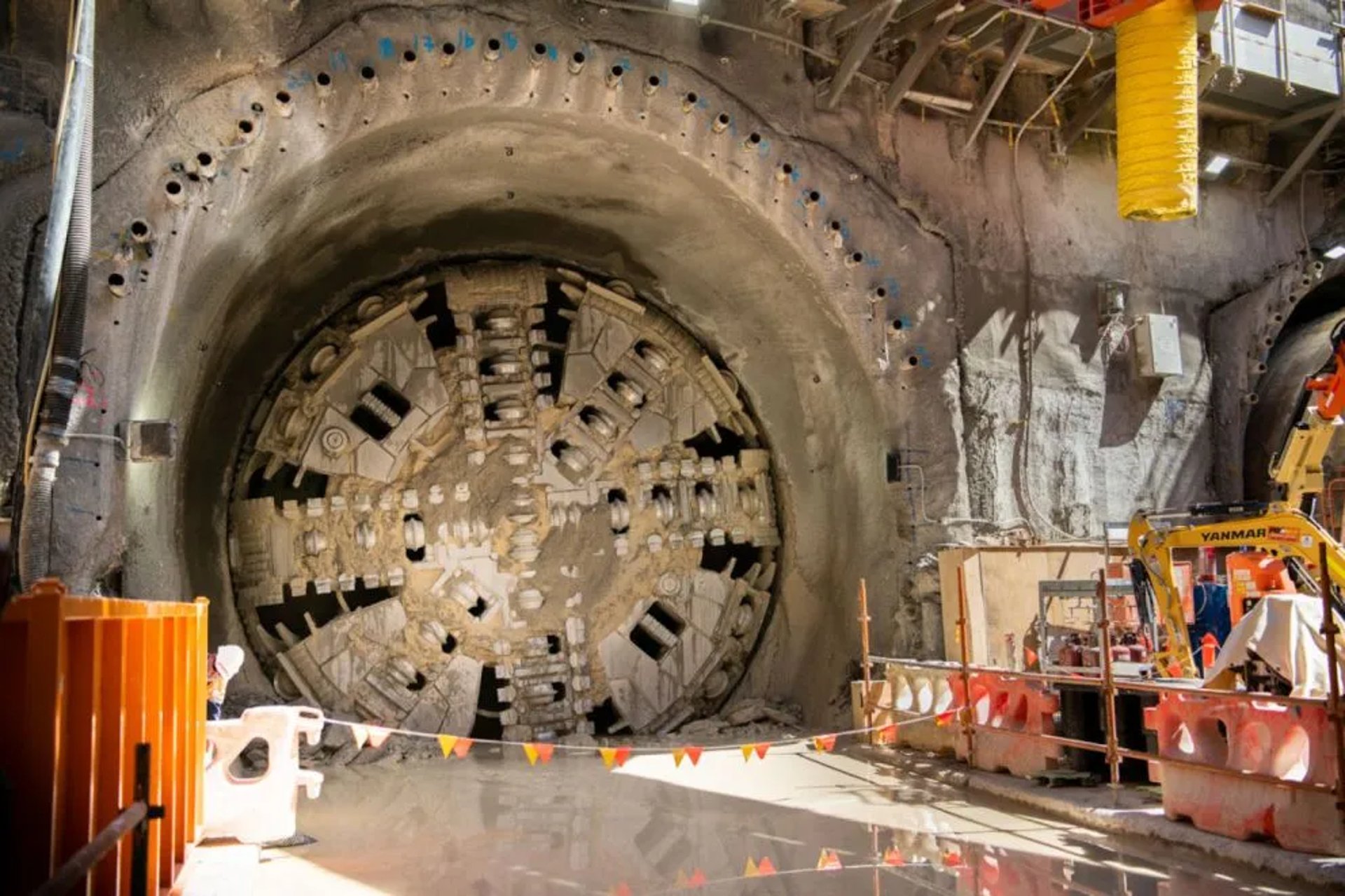

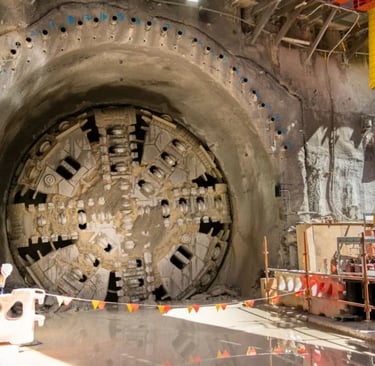

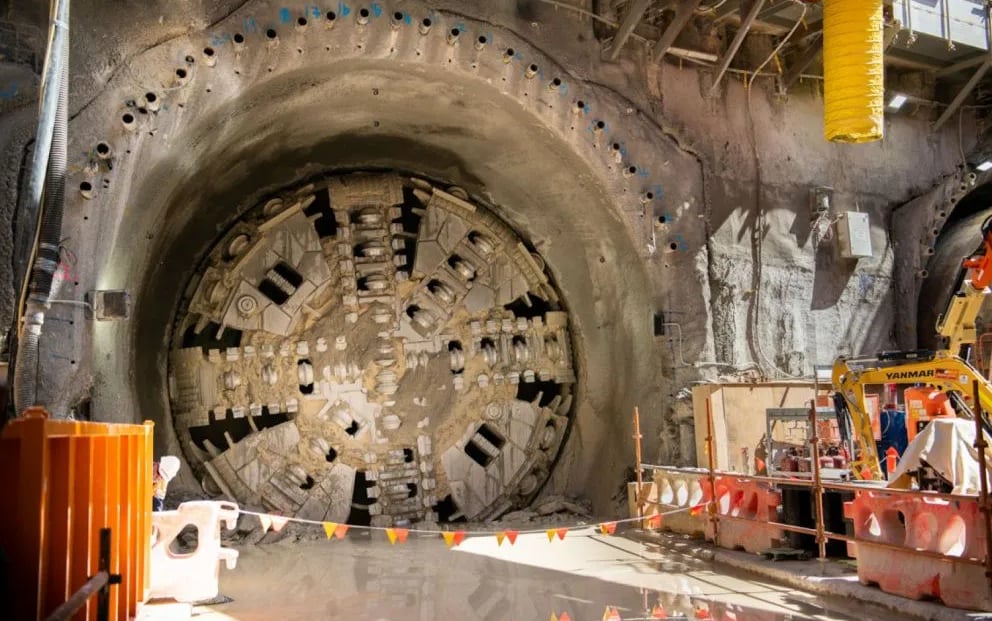

Secara teknis, TBM terdiri dari cutterhead (roda pemotong berdiameter 6-13 meter), shield (pelindung utama), dan backup system yang mencakup conveyor untuk membuang material (muck), sistem hidrolik, dan power supply. Panjang total TBM bisa mencapai 100-150 meter, dengan bobot hingga 3.000 ton. Di Indonesia, TBM MRT Jakarta berdiameter sekitar 6,79 meter dan panjang 11,95 meter, mampu maju 7,5-8 meter per hari.

Keunggulan TBM sangat jelas bagi konteks Indonesia: minim gangguan permukaan (cocok untuk kota padat seperti Jakarta), kecepatan tinggi (hingga 20 meter/hari di tanah ideal), dan keamanan lebih baik karena tidak ada risiko runtuhnya galian terbuka. Namun, tantangan geologi Indonesia—tanah lunak aluvial, air tanah tinggi, dan zona gempa—menuntut TBM yang adaptif.

Dari segi operasi, TBM bergantung sepenuhnya pada suplai listrik kontinu. Cutterhead digerakkan oleh motor listrik berdaya tinggi (hingga 20 MVA), sementara sistem pendukung seperti pompa slurry dan ventilator juga memerlukan energi stabil. Inilah mengapa kabel listrik menjadi elemen vital—tanpa kabel yang andal, seluruh operasi bisa terhenti, menyebabkan kerugian jutaan dolar per hari.

Visualisasikan: bayangkan TBM seperti kereta api bawah tanah yang “makan” tanah di depan sambil membangun terowongan di belakang. Teknologi ini telah merevolusi proyek global seperti Channel Tunnel di Eropa, dan kini menjadi tulang punggung visi Indonesia Emas 2045.

Penerapan TBM di Indonesia: Dari MRT hingga Kereta Cepat

Indonesia sedang gencar membangun infrastruktur bawah tanah untuk mendukung target konektivitas nasional. TBM telah menjadi pilihan utama di dua proyek ikonik: MRT Jakarta dan KCJB.

MRT Jakarta Fase 2A (CP202): Proyek ini membangun terowongan bertingkat pertama di Indonesia di kawasan Harmoni-Sawah Besar-Mangga Besar. TBM 1 (terbawah, kedalaman 28 meter) mulai beroperasi Mei 2025 dan berhasil menembus Sawah Besar pada Agustus 2025. TBM 2 (atas) menyusul pada September 2025. Target breakthrough penuh ke Mangga Besar adalah April-Juli 2026, dengan keseluruhan Fase 2A selesai 2029. Panjang terowongan CP202 sekitar 1,8 km, termasuk segmen 1.195 meter dari Harmoni ke Mangga Besar. Progres keseluruhan per November 2025 mencapai 60,2%, melebihi target.

Keunikan proyek ini adalah “stacked tunnel”—dua terowongan vertikal bertingkat untuk menghemat ruang di bawah Jalan Gajah Mada yang padat. Tantangan geologi: tanah lunak dengan air tanah tinggi, yang diatasi dengan EPB TBM.

Kereta Cepat Jakarta-Bandung (KCJB): Pada 2019-2022, TBM raksasa berdiameter 13,23 meter (terbesar di Asia Tenggara, rekor MURI) digunakan untuk Tunnel #1 sepanjang 1.885 meter di Halim. Metode shield tunneling dipilih karena lokasi di bawah tol Cikampek yang ramai. Total 13 tunnel KCJB berhasil ditembus pada 2022, dengan TBM berkontribusi signifikan pada terowongan kritis. Mesin ini panjang 102,3 meter dan mampu bekerja 24 jam non-stop.

Proyek Lainnya:

• MRT East-West Line: Tender tahap 2026, groundbreaking akhir 2026, menghubungkan Tomang-Medan Satria (24,5 km). Akan gunakan TBM serupa untuk 21 stasiun.

• MRT Bali: Delapan unit TBM (diameter 7,2 meter) dijadwalkan tiba April 2025 untuk Phase I (Ngurah Rai Airport ke kawasan wisata), target operasional 2028.

• Rencana IKN dan utilitas: TBM potensial untuk terowongan drainase dan energi di ibu kota baru.

Dampaknya luar biasa: pengurangan kemacetan hingga 30% di koridor MRT, penciptaan ribuan lapangan kerja, dan transfer teknologi bagi SDM lokal. Namun, sukses bergantung pada kabel listrik yang mendukung operasi tanpa downtime.

Mengapa TBM Butuh Kabel Listrik Khusus? Persyaratan dari Sistem Daya & Lingkungan Kerja

TBM adalah konsumen listrik rakus. Sistem daya utamanya mencakup:

• Tegangan Menengah Tinggi: 10-20 kV (umum 12/20 kV), kapasitas 20 MVA untuk motor cutterhead, pompa hidrolik, dan auxiliary equipment. Kabel harus menyalurkan arus hingga 380 A tanpa panas berlebih.

• Reeling/Unreeling Dinamis: TBM maju 12-18 m/hari, kabel dililit pada drum reel dengan siklus fleks berulang. Ini menuntut konduktor Class 5 (super fleksibel) dan tahan torsi ±25°/m serta tarik 15 N/mm².

• Monitoring Real-Time: Kabel harus punya konduktor monitoring untuk deteksi kerusakan dini.

Lingkungan kerja di terowongan Indonesia ekstrem:

• Debu batuan abrasif, lumpur, minyak hidrolik, kelembaban >90%, suhu tropis (-25°C hingga +80°C saat bergerak).

• Risiko kebakaran di ruang tertutup: kabel harus halogen-free agar tidak menghasilkan asap beracun.

• Getaran, EMI dari peralatan listrik, dan tekanan air tanah.

Kabel biasa akan gagal dalam hitungan hari, menyebabkan downtime mahal. Kabel khusus TBM dirancang sesuai VDE 0250 dan IEC untuk menjamin kontinuitas operasi.

Mengenal Kabel TBM Type (N)TSCGECECWÖU MT BM PUR HF PLUS 3.6/6 – 12/20 kV

Kabel ini adalah masterpiece engineering untuk TBM. Kode namanya mengungkap segalanya:

• (N)TSCGECECWÖU: T = TBM/special, SC = screened, GE/CE = ground/earth control, CW = copper wire, ÖU = oil/UV resistant.

• MT BM PUR HF PLUS: Mining/Tunneling Boring Machine, Polyurethane Halogen-Free Plus.

Struktur Detail (berdasarkan standar VDE 0250 Part 813):

• Konduktor fasa: Tembaga timah Class 5 (25-120 mm²), sangat fleksibel.

• Isolasi: Karet 3GI3 + lapisan semikonduktif dalam/luar.

• Pelindung: Copper wire screen + konduktor kontrol 2,5 mm².

• Pengisi: Non-woven textile + center filler.

• Mantel dalam: Halogen-free compound.

• Monitoring screen.

• Mantel luar: PUR HF (polyurethane bebas halogen) – tahan abrasi ekstrem.

Parameter Teknis:

• Tegangan: U₀/U 3.6/6 hingga 12/20 kV, uji 29 kV.

• Suhu: 90°C kontinu, 250°C short-circuit; operasi -25°C hingga +80°C (bergerak).

• Mekanis: Radius tekuk VDE 0298 Part 3, torsi ±25°/m, tarik 15 N/mm².

• Keselamatan: IEC 60332-1-2 (self-extinguish), IEC 60754 (halogen ≤0,5%, low smoke).

• Arus: Sesuai VDE 0298 Part 4, hingga 380 A.

Tabel perbandingan (ringkas): Kabel konvensional vs ini—PUR HF unggul di abrasi dan reeling.

Mengapa Kabel Ini Sangat Cocok untuk TBM di Indonesia & Keunggulannya

Kabel ini memenuhi semua persyaratan TBM di proyek MRT dan KCJB Indonesia:

• Sistem Daya: Dukung 12/20 kV dan daya tinggi, shielding anti-EMI.

• Lingkungan Tropis: PUR tahan air tanah, debu, minyak; suhu tropis stabil.

• Dinamis: Fleksibilitas Class 5 + monitoring cegah downtime di reeling harian.

Keunggulan Utama:

1. Keamanan Kebakaran: Halogen-free + low smoke—krusial di terowongan padat seperti MRT Jakarta.

2. Daya Tahan Mekanis: Tahan siklus reeling jutaan kali, umur panjang.

3. Monitoring Inteligen: Deteksi kerusakan dini.

4. Efisiensi Ekonomi: Minim maintenance, sesuai standar internasional (VDE/IEC).

5. Ramah Lingkungan: Bebas halogen, mendukung green infrastructure Indonesia.

Dibanding kabel biasa, ini mengurangi risiko 80% dan hemat biaya jangka panjang. Cocok untuk tanah lunak Jakarta dan proyek Bali mendatang.

Kesimpulan

TBM dan kabel (N)TSCGECECWÖU MT BM PUR HF PLUS adalah kunci sukses infrastruktur bawah tanah Indonesia. Dari MRT bertingkat hingga KCJB, teknologi ini membuktikan bahwa kemajuan tak harus mengorbankan keselamatan dan efisiensi. Di masa depan, dengan MRT East-West dan Bali, kita akan lihat lebih banyak terowongan canggih. Dukunglah dengan memahami teknologinya!

FAQ

1. Apa bedanya TBM dengan mesin bor biasa?

   TBM otomatis, presisi, dan pasang lining simultan.

2. Berapa lama TBM bor 1 meter di Jakarta?

   7,5-8 meter/hari di kondisi ideal.

3. Mengapa kabel TBM harus halogen-free?

   Hindari asap beracun di ruang tertutup.

4. Apakah kabel ini sudah dipakai di Indonesia?

   Dirancang khusus untuk proyek seperti MRT/KCJB.

5. Umur pakai kabel?

   Puluhan tahun dengan perawatan reeling benar.

6. Cara merawat?

   Periksa monitoring, hindari overload.

7. Risiko kabel non-TBM?

   Downtime, kebakaran, kecelakaan.

8. Di mana beli?

   Distributor resmi Feichun Cables atau mitra lokal.
