Kabel Apa yang Dibutuhkan Offshore Floating Platform di Indonesia? Analisis Teknis Kabel NEK 606 RFOU P104 8.7/15kV untuk Lingkungan Migas Ekstrem

Pendahuluan: Mengapa Kabel Sangat Kritis di Offshore Platform?

Dalam industri minyak dan gas (migas) lepas pantai, kabel listrik bukan sekadar komponen pendukung—ia adalah arteri utama yang menjaga seluruh operasi tetap hidup. Offshore Floating Platform, seperti Floating Production Storage and Offloading (FPSO), semi-submersible, dan jack-up rig, mengandalkan sistem tenaga listrik yang andal untuk mengoperasikan pompa, kompresor, sistem keselamatan darurat (ESD), monitoring, dan ratusan peralatan vital lainnya. Tanpa kabel yang tepat, platform yang bernilai miliaran dolar ini bisa lumpuh total dalam hitungan jam.

Risiko di platform terapung Indonesia sangatlah tinggi. Kebakaran merupakan ancaman nomor satu karena keberadaan gas hidrokarbon, crude oil, dan drilling fluid yang mudah terbakar. Korosi laut akibat kabut garam (salt mist) dapat merusak konduktor dalam waktu singkat. Gangguan operasional seperti getaran akibat gelombang tinggi, paparan UV tropis, dan kontaminasi lumpur bor (drilling mud) yang abrasif serta kimiawi sering menyebabkan kegagalan isolasi dan short circuit. Di Indonesia, di mana produksi migas offshore dikelola SKK Migas dengan target lifting minyak mendekati 600 ribu barel per hari (BOPD) pada 2024-2025, keandalan kabel menjadi kunci keberlanjutan produksi nasional.

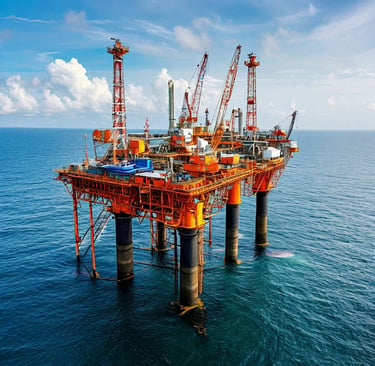

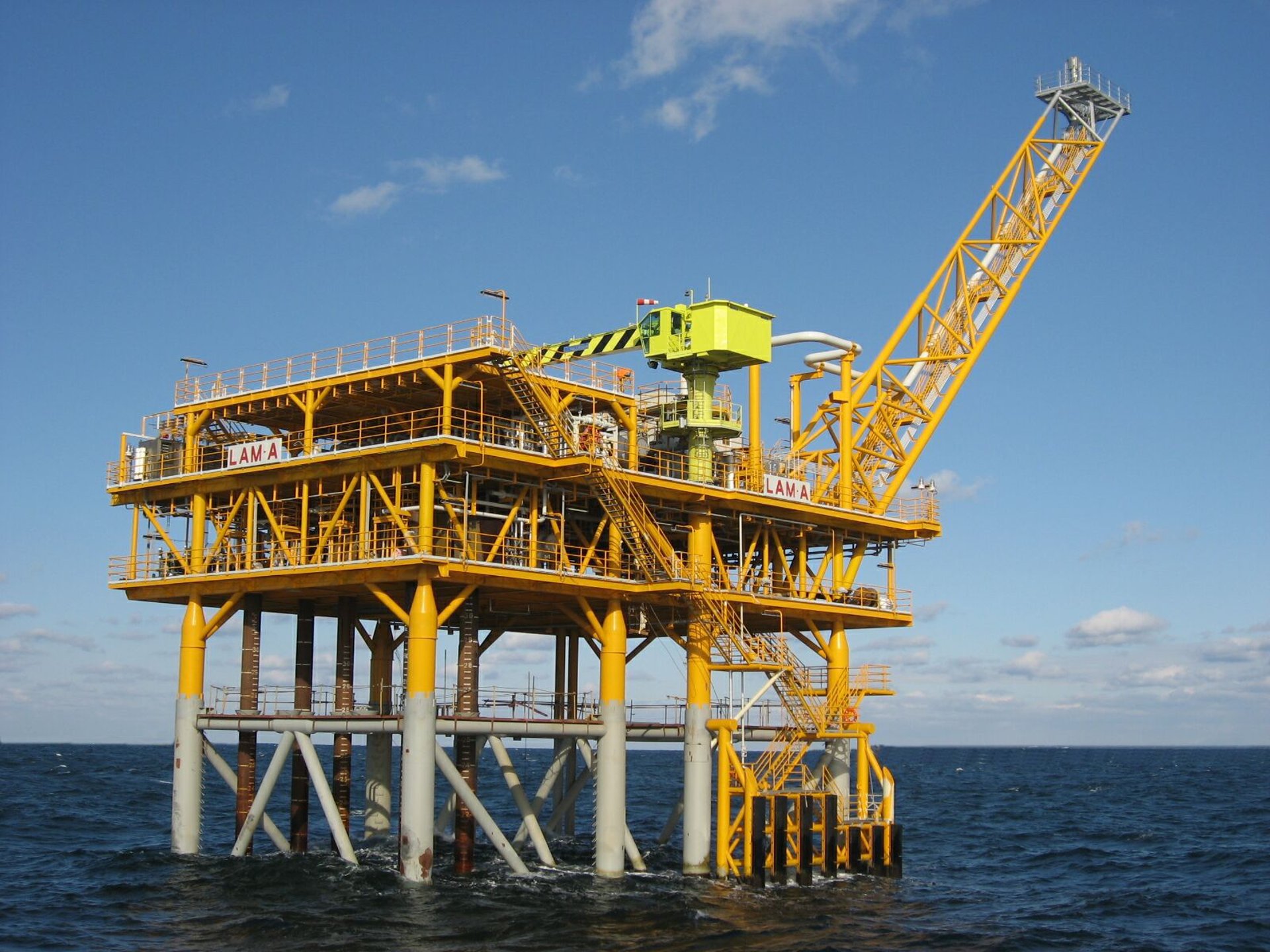

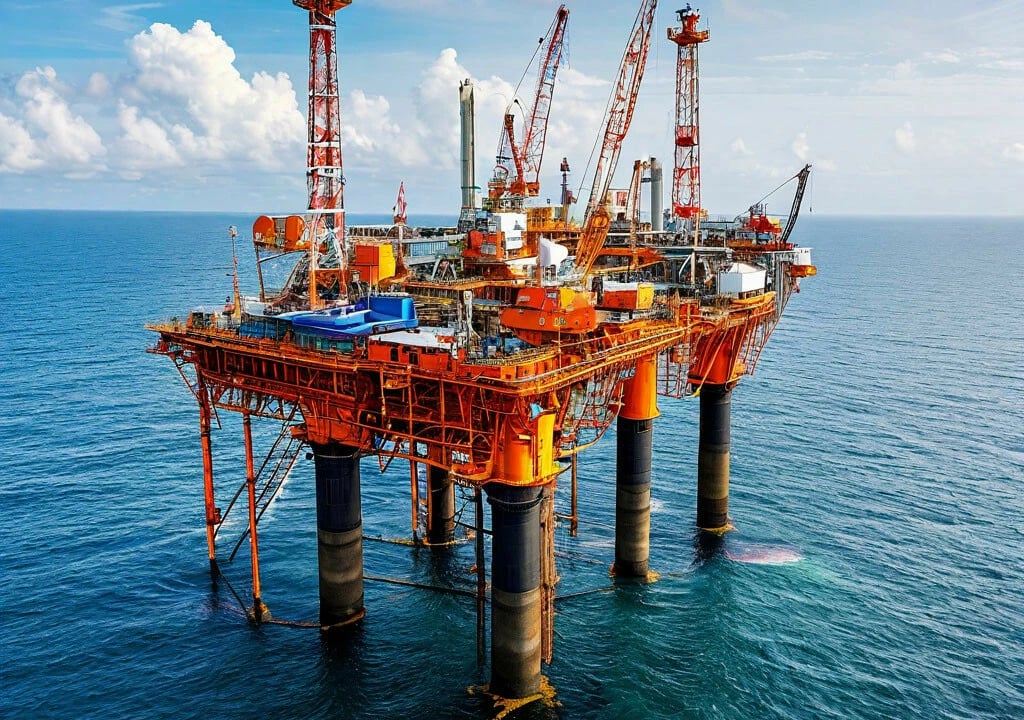

Gambaran umum Offshore Floating Platform di Indonesia mencakup FPSO seperti Marlin Natuna di South Natuna Sea Block B (Medco Energi), yang baru saja onstream pada 2025, serta platform di Laut Jawa dan Natuna. FPSO berfungsi sebagai pabrik terapung untuk produksi, penyimpanan, dan offloading minyak/gas. Semi-submersible menawarkan stabilitas tinggi di perairan dalam, sementara jack-up rig cocok untuk perairan dangkal seperti Java Sea. Semua tipe ini menghadapi kondisi ekstrem tropis: suhu udara hingga 35°C, kelembaban 80-90%, gelombang hingga 5-7 meter, dan paparan sinar matahari sepanjang tahun.

Pertanyaan inti muncul: Mengapa kabel khusus seperti RFOU diperlukan? Kabel industri darat biasa gagal total di lingkungan ini karena tidak tahan lumpur, minyak, dan api. Kabel NEK 606 RFOU P104 8.7/15kV hadir sebagai solusi engineered khusus, dirancang untuk bertahan puluhan tahun di kondisi paling keras sekalipun. Artikel ini akan mengupas secara mendalam mengapa kabel ini menjadi pilihan utama untuk platform-platform Indonesia.

Karakteristik Lingkungan Offshore di Indonesia

Lingkungan Laut Tropis

Perairan Indonesia, termasuk Natuna Sea dan Java Sea, merupakan zona tropis dengan suhu air laut rata-rata 28-30°C dan suhu udara puncak 35°C. Kelembaban ekstrem (sering mencapai 90%) menyebabkan kondensasi konstan yang mempercepat korosi dan degradasi isolasi. Paparan UV tinggi sepanjang tahun (Indonesia berada di garis khatulistiwa) merusak sheath kabel konvensional dalam waktu 2-3 tahun, menyebabkan retak dan kebocoran arus.

Paparan Garam (Salt Mist Corrosion)

Kabut garam laut mengandung natrium klorida yang sangat korosif. Konduktor tembaga biasa akan teroksidasi cepat, meningkatkan resistansi dan panas berlebih. Di platform seperti Belanak Natuna, korosi ini telah menjadi masalah kronis pada peralatan listrik.

Kontaminasi Minyak & Lumpur Bor

Drilling mud (lumpur bor) bersifat abrasif dan mengandung bahan kimia seperti barite, bentonite, serta hidrokarbon. Crude oil dan hydraulic oil yang tumpah selama operasi drilling atau production meresap ke sheath, menyebabkan swelling (pengembangan) dan cracking. Di Indonesia, di mana aktivitas drilling intensif (seperti di Tangkulo deepwater project), kontaminasi ini terjadi setiap hari.

Risiko Kebakaran di Area Tertutup

Platform offshore memiliki ruang terbatas dengan konsentrasi gas mudah terbakar. Kebakaran bisa menyebabkan evakuasi sulit dan kerugian miliaran dolar. Kabel yang terbakar akan menghasilkan asap tebal dan gas korosif (HCl dari PVC), memperburuk situasi.

Standar Kabel Offshore: Peran NEK 606

NEK 606 (sekarang NEK TS 606) adalah spesifikasi teknis Norwegia yang dikembangkan sejak 1993 oleh Norwegian Electrotechnical Committee (NEK) sebagai penerus rekomendasi Oil Industry Association. Standar ini lahir dari kebutuhan industri offshore Norwegia yang ekstrem, dan kini menjadi benchmark global untuk kabel di rig minyak dan gas.

Dibandingkan IEC 60092 (standar umum untuk instalasi listrik kapal dan offshore), NEK 606 jauh lebih ketat pada aspek mud & oil resistance. IEC 60092-360 hanya mengatur dasar konstruksi dan pengujian, sementara NEK 606 menambahkan tes khusus untuk SHF Mud compound (tahan lumpur bor sesuai IEC 60092-360 dengan persyaratan tambahan NEK).

Persyaratan utama NEK 606 meliputi:

• Flame retardant: IEC 60332-1-2 dan IEC 60332-3-22 Cat A (tidak menyebar api saat terbakar vertikal bundel).

• Low Smoke Zero Halogen (LSZH): IEC 60754-1&2 (kandungan halogen <0.5%, tidak korosif) dan IEC 61034 (densitas asap rendah).

• Mud & oil resistant: Tes khusus NEK 606 terhadap drilling mud, hydraulic oil, dan crude oil.

• UV & ozone resistant: UL 1581 & 1200 serta IEC 60092-360.

Standar ini wajib untuk platform yang masuk klasifikasi DNV, ABS, atau Lloyd’s Register—semua diadopsi di proyek Indonesia.

Jenis Kabel yang Digunakan di Offshore Platform

Kabel Tegangan Menengah (MV Power Cable)

Kabel 6kV–15kV seperti RFOU P104 8.7/15kV merupakan tulang punggung distribusi tenaga utama dari generator ke switchboard dan motor besar. Mereka harus tahan beban tinggi, short circuit, dan lingkungan ekstrem.

Kabel Kontrol & Instrumentasi

Digunakan untuk sistem SCADA, ESD, fire & gas detection. Biasanya low voltage dengan shielding ganda untuk anti-interferensi EMI dari VFD (variable frequency drive).

Kabel Fleksibel (Dynamic Cable)

Untuk crane, ROV, dan peralatan bergerak—memerlukan fleksibilitas ekstra (class 5 conductor).

MV cable seperti RFOU P104 adalah inti sistem tenaga karena menangani beban utama platform.

Aplikasi Offshore di Indonesia

Di Laut Jawa dan Sumatera, FPSO seperti Marlin Natuna (Medco Energi, onstream 2025) dan platform di Natuna Sea menghadapi gelombang tinggi, korosi cepat, serta paparan minyak terus-menerus. Jack-up rig di Java Sea (seperti kontrak ADES untuk PDSI) dan semi-submersible di East Sepinggan (Eni) juga mengalami kondisi serupa.

Kabel konvensional (PVC atau XLPE biasa) sering gagal: sheath retak dalam 1-2 tahun akibat mud, isolasi rusak menyebabkan ground fault, dan kegagalan listrik menghentikan produksi. Di proyek offshore global, kegagalan kabel menyumbang 15-20% downtime. Solusinya? Kabel NEK606 RFOU yang telah terbukti di ratusan rig Norwegia, Brasil, dan kini diadopsi di Asia Tenggara termasuk Indonesia melalui EPC contractor internasional.

Analisis Teknis Kabel RFOU P104 8.7/15kV

Aplikasi Utama

Kabel ini dirancang untuk instalasi tetap di oil & gas rigs dengan kondisi ekstrem: minyak, gas, lumpur bor, UV tinggi, dan suhu ekstrem. Cocok untuk distribusi MV di FPSO Indonesia.

Struktur Kabel (Construction Breakdown)

• Konduktor: Class 2 Annealed Tinned Copper – anti-korosi garam laut.

• Semiconductors: HF extruded compound – mencegah partial discharge.

• Insulasi: HEPR HF (Hard Ethylene Propylene Rubber Halogen Free) – fleksibel, tahan basah, dan stabil di getaran platform.

• Screen: TCWB (Tinned Copper Wire Braid) – shielding EMI dan mekanis.

• Bedding & Fillers: Fiberglass Tape + Fiberglass Fillers (Extruded) – tahan panas dan kompresi.

• Inner Sheath: SHF2 extruded compound.

• Armour: TCWB kedua – perlindungan mekanis ekstra.

• Outer Sheath: SHF2 H-M compound (Halogen Free Mud Resistant) – merah, tahan lumpur/minyak.

• Core Identification: Numbered Tapes (opsi warna).

• Sertifikasi: DNV, Lloyd’s Register, ABS – wajib untuk platform Indonesia.

Spesifikasi lengkap sesuai NEK 606 dan IEC 60092-360.

Keunggulan Utama RFOU P104 dalam Offshore

Tahan Minyak & Lumpur (NEK606 Requirement)

SHF2 H-M sheath tidak mengembang atau retak saat terpapar drilling mud, crude oil, atau hydraulic oil. Tes NEK 606 membuktikan ketahanan hingga puluhan tahun—berbeda dengan kabel biasa yang rusak dalam hitungan bulan.

Flame Retardant & LSZH

Memenuhi IEC 60332-3-22 Cat A, IEC 60754, IEC 61034. Saat kebakaran, asap rendah dan tidak beracun, memberikan waktu evakuasi lebih panjang bagi kru.

Tahan Korosi Laut

Tinned copper di seluruh lapisan + SHF2 sheath menahan salt mist. Umur pakai mencapai 20-30 tahun.

Ketahanan Mekanis Tinggi

Tahan impact (CSA C22.2 No.0.3-09 & 38-18), getaran platform, dan bending radius 4-5x diameter. Cocok untuk platform bergerak.

Stabilitas Listrik Tinggi

• Voltage: 8.7/15kV (Umax 17.5kV), suhu operasi +90°C.

• Contoh performa (dari tabel electrical characteristics):

  1x300 mm²: resistansi 90°C hanya 0.0774 Ω/km, arus bebas udara 608 A, short circuit 42.9 kA (1 detik).

  3x150 mm²: arus 330 A, cocok untuk distribusi utama.

Tahan UV & Ozone

UL 1581, IEC 60092-360 – ideal untuk iklim tropis Indonesia.

Sertifikasi Internasional

DNV, Lloyd’s, ABS – memastikan compliance dengan regulasi SKK Migas dan kontraktor EPC global.

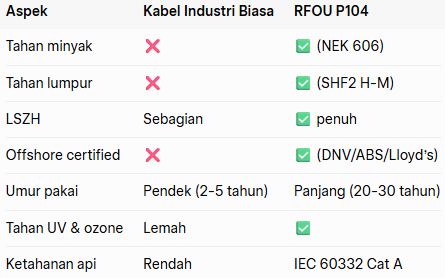

Perbandingan: RFOU vs Kabel Industri Biasa

RFOU menghemat biaya maintenance jangka panjang hingga 50-70%.

Tips Memilih Kabel Offshore di Indonesia

• Pastikan standar NEK606 + IEC 60092-360.

• Pilih HEPR insulation (lebih fleksibel daripada XLPE di kondisi dinamis dan basah).

• Perhatikan SHF2 sheath untuk mud resistance.

• Wajib UV resistance dan sertifikasi marine (DNV/ABS).

• Hitung load, short circuit, dan derating faktor untuk tropis (suhu tinggi).

Kesimpulan

Offshore platform adalah lingkungan paling ekstrem untuk kabel. Kabel biasa tidak cukup—risiko kegagalan terlalu tinggi. Kabel NEK606 RFOU P104 8.7/15kV adalah solusi optimal: aman (flame retardant LSZH), tahan lama (mud & oil resistant), dan sesuai standar global. Dengan spesifikasi teknis unggul, sertifikasi internasional, dan performa listrik tinggi, kabel ini mendukung target produksi migas Indonesia yang ambisius. Kabel NEK606 RFOU adalah pilihan utama untuk sistem tenaga offshore di Indonesia.

FAQ

❓1. Apa itu kabel RFOU?

Kabel RFOU adalah kabel tegangan menengah tahan api, bebas halogen, dan tahan minyak yang dirancang khusus untuk aplikasi offshore sesuai standar NEK606. Singkatan dari Rubber Flame Retardant Oil resistant Unarmoured (meski sebenarnya armoured dengan TCWB).

❓2. Mengapa kabel biasa tidak cocok untuk offshore?

Karena tidak tahan minyak & lumpur (mud), UV & garam laut, serta risiko kebakaran tinggi. Sheath akan retak, isolasi rusak, menyebabkan downtime mahal.

❓3. Apa keunggulan HEPR dibanding XLPE?

HEPR lebih fleksibel, tahan terhadap lingkungan basah dan dinamis (getaran platform), serta stabil di kondisi tropis. XLPE lebih kaku dan rentan water treeing di offshore.

❓4. Apakah kabel RFOU wajib memiliki sertifikasi?

Ya, biasanya harus memiliki DNV, ABS, dan Lloyd’s Register untuk compliance platform klasifikasi internasional di Indonesia.

❓5. Di mana kabel RFOU biasanya digunakan?

Platform minyak & gas, FPSO, rig pengeboran, dan bahkan offshore wind farm di masa depan.

❓6. Berapa umur pakai kabel offshore?

Dengan spesifikasi seperti RFOU: bisa mencapai 20–30 tahun (dengan instalasi benar dan maintenance rutin).
