Bagaimana Kabel Reeling Menggerakkan Crane Pelabuhan di Indonesia? Analisis Siklus Operasi, Risiko Kegagalan, dan Keunggulan RHEYFIRM® (RTS) NTSGCEWTOEUS 3–30 kV

Pendahuluan: Peran Vital Crane dan Kabel Reeling di Pelabuhan Indonesia

Indonesia sebagai negara kepulauan terbesar di dunia memiliki peran strategis dalam rantai logistik global. Dengan lebih dari 17.000 pulau dan garis pantai sepanjang 108.000 kilometer, pelabuhan menjadi tulang punggung perekonomian nasional. Menurut data operasional Pelindo, pelabuhan utama seperti Tanjung Priok di Jakarta, Tanjung Perak di Surabaya, dan Belawan di Medan menangani jutaan TEU (Twenty-foot Equivalent Unit) peti kemas setiap tahun. Pada tahun 2024, Terminal Petikemas Tanjung Priok saja mencatat throughput peti kemas mencapai 216.339 box atau sekitar 233.581 TEU, dengan peningkatan 6,45% dibandingkan tahun sebelumnya. Sementara itu, Pelabuhan Tanjung Perak terus berkembang sebagai hub regional di Jawa Timur, mendukung ekspor komoditas unggulan seperti nikel, batubara, dan produk manufaktur.

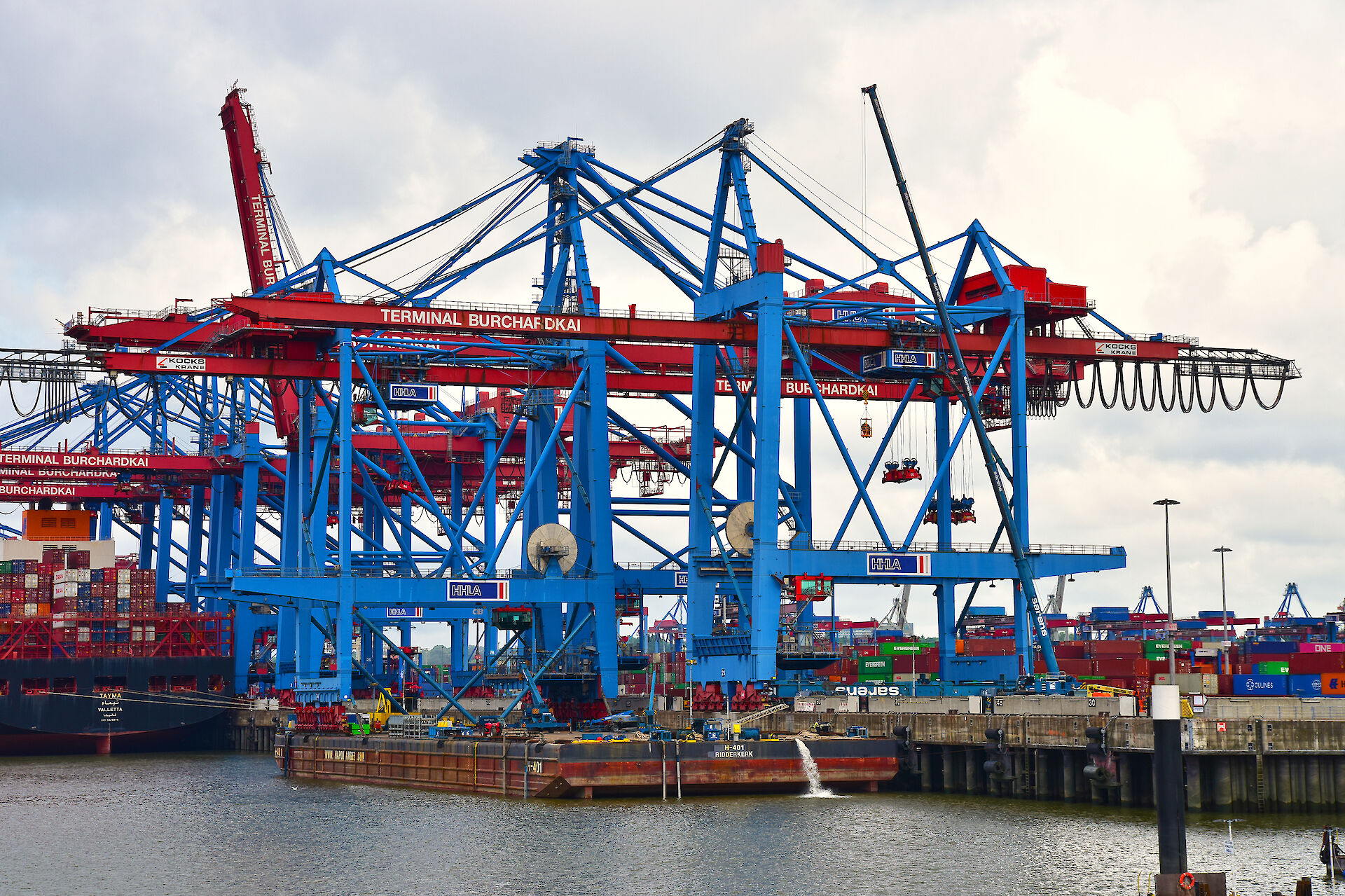

Crane pelabuhan, khususnya Ship-to-Shore (STS) crane, Rubber-Tyred Gantry (RTG) crane, dan Rail-Mounted Gantry (RMG) crane, menjadi jantung operasi bongkar-muat. Alat berat ini mampu mengangkat kontainer seberat 40 ton dengan kecepatan tinggi, memastikan kapal kargo dapat berlabuh, bongkar muat, dan berlayar kembali dalam waktu sesingkat mungkin. Di tengah persaingan global, efisiensi crane langsung memengaruhi daya saing pelabuhan Indonesia. Keterlambatan satu jam saja dapat menimbulkan kerugian jutaan dolar AS bagi operator pelabuhan, pemilik kapal, dan pemilik barang.

Di balik kekuatan crane tersebut, terdapat komponen yang sering kali tidak terlihat namun sangat krusial: kabel reeling. Kabel ini berfungsi sebagai “urat nadi energi” yang menyediakan suplai listrik tegangan menengah (medium voltage) secara kontinu ke bagian-bagian bergerak crane, seperti trolley, hoist, dan spreader. Tanpa kabel reeling yang andal, crane tidak dapat beroperasi. Kabel reeling dirancang khusus untuk menahan gerakan berulang, tarikan, torsí, dan lentingan ekstrem yang terjadi selama siklus operasi harian.

Di Indonesia, lingkungan tropis dengan kelembaban tinggi (rata-rata 80-90%), suhu panas (30-35°C), dan paparan garam laut mempercepat korosi dan degradasi kabel konvensional. Oleh karena itu, pemilihan kabel reeling premium menjadi kebutuhan mendesak bagi operator pelabuhan seperti PT Pelabuhan Indonesia (Pelindo) dan terminal swasta. Artikel ini akan mengupas secara mendalam bagaimana kabel reeling bekerja dalam siklus operasi crane pelabuhan Indonesia, risiko kegagalan yang mengintai, serta mengapa kabel RHEYFIRM® (RTS) NTSGCEWTOEUS 3–30 kV dari Feichun Cables menjadi solusi unggul yang mampu mengatasi tantangan ekstrem di tanah air.

Dengan pemahaman ini, para insinyur, manajer operasional pelabuhan, dan pelaku industri berat dapat membuat keputusan yang lebih tepat untuk meningkatkan keandalan peralatan, mengurangi downtime, dan mendukung target Indonesia Emas 2045 sebagai negara maritim terdepan.

Bagaimana Crane Kontainer Bekerja? (Siklus Operasi Lengkap)

Crane kontainer pelabuhan beroperasi dalam siklus pengangkatan (hoisting cycle) yang berulang-ulang, sering kali mencapai ratusan hingga ribuan kali per hari. Siklus ini melibatkan koordinasi presisi antara mekanik, elektrik, dan sistem kontrol otomatis.

Siklus Pengangkatan (Hoisting Cycle)

1. Positioning Trolley: Trolley (kereta kecil yang membawa hoist) bergerak secara horizontal di sepanjang boom crane menuju posisi di atas kapal atau dermaga. Kecepatan trolley dapat mencapai 180-240 meter per menit. Pada tahap ini, kabel reeling mulai melepas atau menggulung secara otomatis untuk menjaga ketegangan konstan.

2. Locking Spreader: Spreader (alat penggenggam kontainer) diturunkan dan mengunci kontainer dengan twist-lock. Sistem sensor dan kontrol elektronik memastikan penguncian sempurna sebelum hoist diaktifkan.

3. Hoisting (Pengangkatan): Hoist mengangkat kontainer dengan kecepatan hingga 60-90 meter per menit (untuk beban penuh). Selama tahap ini, kabel reeling harus menyediakan daya listrik penuh untuk motor hoist sambil menahan tarikan vertikal dan lentingan.

4. Traveling (Perpindahan): Trolley bergerak membawa kontainer ke posisi tujuan (dermaga atau yard). Gerakan ini melibatkan multi-plane deflection, yaitu lentingan kabel di berbagai arah sekaligus.

5. Lowering (Penurunan): Kontainer diturunkan dan dilepas. Kabel reeling menggulung kembali untuk mempersiapkan siklus berikutnya.

Siklus lengkap ini berlangsung hanya dalam hitungan menit, namun diulang tanpa henti selama 24 jam sehari, 7 hari seminggu di pelabuhan Indonesia yang sibuk.

Peran Kabel dalam Setiap Tahap

Kabel reeling bukan sekadar penghantar listrik biasa. Ia menyediakan supply daya kontinu bertegangan 3–30 kV untuk motor listrik utama, sistem hidrolik, elektromagnet, solenoid, limit switch, dan sensor. Selain itu, kabel ini juga membawa sinyal kontrol dan, dalam desain hybrid, serat optik untuk komunikasi data real-time.

Sistem drum reeling (motorized cable reel) memungkinkan operasi kontinu dengan menjaga tegangan mekanik konstan. Drum berputar secara otomatis sesuai gerakan trolley, mencegah kabel kendur atau terjepit. Kecepatan reeling hingga 190 m/min memastikan tidak ada gangguan suplai daya meski crane beroperasi pada kecepatan maksimal.

Di pelabuhan Tanjung Priok dan Tanjung Perak, integrasi sistem otomatis seperti Terminal Operating System (TOS) membuat kabel reeling harus mampu mendukung komunikasi tanpa gangguan. Kegagalan suplai daya sekecil apa pun dapat menghentikan seluruh siklus, menyebabkan backlog kontainer yang masif.

Sistem Kabel Reeling: Prinsip Kerja dan Teknologi

Apa itu Kabel Reeling?

Kabel reeling adalah kabel fleksibel khusus yang dirancang untuk digulung dan dilepas berulang-ulang pada drum reeling. Kabel ini digunakan tidak hanya pada crane pelabuhan, tetapi juga pada excavator listrik, stacker-reclaimer di pabrik, dan peralatan mobile berat lainnya. Berbeda dengan kabel tetap, kabel reeling harus tahan terhadap torsí (pemuntiran), tarikan (tensile stress), dan siklus lentingan (bending cycles) yang ekstrem.

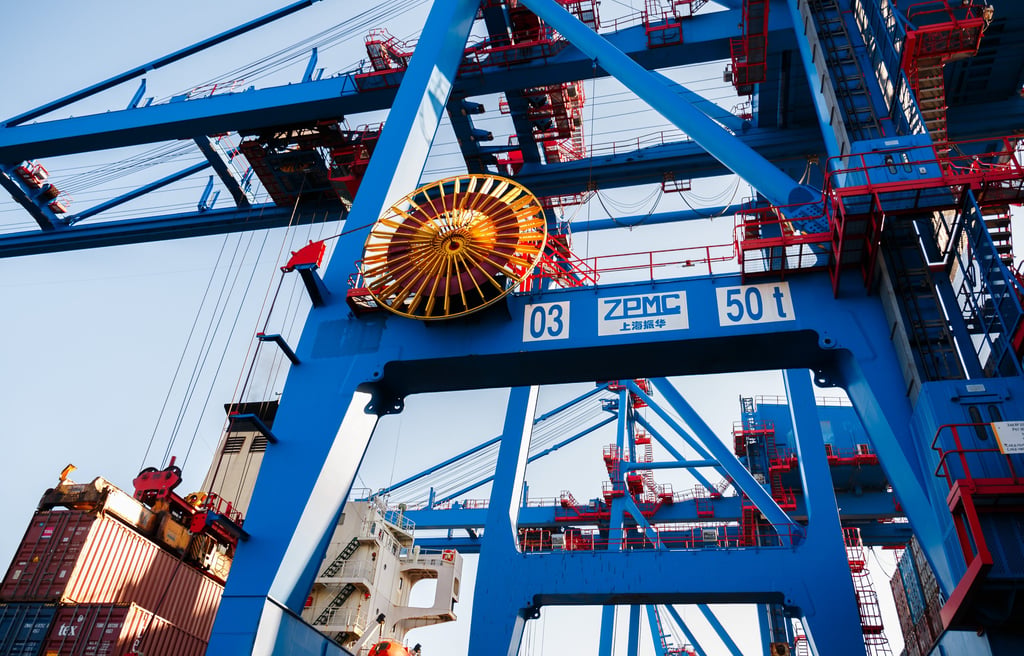

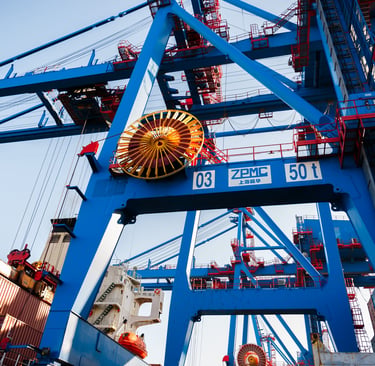

Mekanisme Drum Kabel

Drum reeling biasanya dipasang di bridge crane atau trolley. Saat trolley bergerak, motor listrik pada drum mengatur kecepatan gulung/lepas agar kabel selalu dalam kondisi tegang optimal. Sistem ini menggunakan slip ring atau collector untuk mentransfer daya dari kabel tetap ke kabel bergerak. Kecepatan maksimal hingga 190 m/min memerlukan kabel yang mampu menahan gesekan internal dan eksternal tanpa overheating atau fatigue.

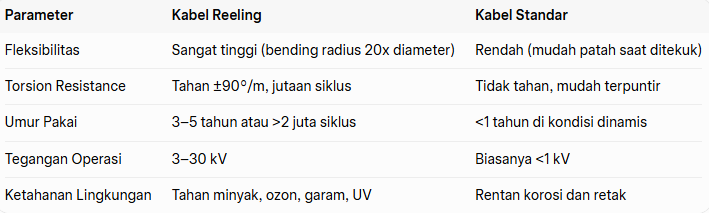

Perbedaan dengan Kabel Biasa

Kabel reeling dirancang sesuai standar internasional seperti DIN VDE 0250-813 dan IEC 60228, memastikan keandalan di lingkungan industri berat.

Risiko Jika Kabel Crane Mengalami Kegagalan

Risiko Keselamatan

Kegagalan kabel dapat menyebabkan pemadaman listrik mendadak pada hoist atau trolley. Akibatnya, kontainer berat 40 ton dapat jatuh bebas, mengakibatkan kecelakaan fatal bagi pekerja di bawahnya. Selain itu, short circuit pada tegangan tinggi berpotensi menimbulkan kebakaran listrik atau busur listrik (arc flash). Sistem kontrol yang terganggu juga dapat menyebabkan crane bergerak tak terkendali.

Risiko Operasional

Downtime crane akibat kabel putus dapat mencapai berjam-jam hingga hari. Di pelabuhan yang sibuk, satu crane yang mati dapat mengganggu seluruh jadwal kapal. Proses bongkar muat yang molor hingga 6 hari (seperti yang terjadi di beberapa terminal pada awal 2026) disebabkan oleh peralatan tua dan kegagalan komponen kritis.

Dampak Ekonomi di Indonesia

Studi kasus di Pelabuhan Tanjung Priok menunjukkan bahwa setiap jam downtime crane dapat menimbulkan kerugian hingga puluhan ribu dolar AS, termasuk biaya demurrage (denda keterlambatan kapal) yang mencapai ratusan juta rupiah per hari per kapal. Di Tanjung Perak, penurunan produktivitas crane dari ideal 30-40 box/jam menjadi hanya 10 box/jam akibat peralatan aging menyebabkan backlog kontainer dan kenaikan biaya logistik nasional.

Kasus hipotetik berbasis kondisi nyata: Pada 2025, sebuah STS crane di Tanjung Priok mengalami kegagalan kabel reeling akibat torsí berulang. Operasi terhenti selama 48 jam, menyebabkan delay 3 kapal feeder dan kerugian demurrage lebih dari Rp 2 miliar. Situasi serupa di Surabaya dapat memperburuk rantai pasok nasional, terutama untuk komoditas ekspor seperti nikel dan batubara.

Mengapa Kabel Reeling Sangat Penting dalam Crane?

Lingkungan Operasi Ekstrem

Pelabuhan Indonesia berada di zona tropis dengan kelembaban tinggi, hujan deras, dan paparan air laut yang menyebabkan korosi cepat. Suhu permukaan kabel dapat mencapai 90°C saat operasi, sementara malam hari turun drastis. Kabel reeling harus tahan terhadap semua faktor ini.

Beban Mekanik Tinggi

Setiap siklus operasi menghasilkan tarikan hingga ribuan Newton, torsí ±90° per meter, dan lebih dari 2 juta siklus lentingan selama umur pakai. Tanpa desain khusus, kabel biasa akan mengalami fatigue conductor dan micro-cracking insulation.

Tegangan Tinggi

Crane modern memerlukan daya hingga ratusan ampere pada tegangan 3–30 kV untuk motor besar. Kabel reeling harus menjaga integritas isolasi agar tidak terjadi partial discharge atau breakdown.

Analisis Mendalam RHEYFIRM® (RTS) NTSGCEWTOEUS Cable

Overview Teknologi

RHEYFIRM® (RTS) (N)TSCGEWTOEUS adalah kabel medium voltage reeling premium yang dirancang khusus untuk crane kontainer dan peralatan mobile berat. Kabel ini menggabungkan power, control, dan fiber optic dalam satu struktur hybrid, memisahkan beban mekanik dari sinyal listrik melalui lapisan armor luar.

Struktur Teknik Lengkap (Engineering Architecture)

Konduktor Tembaga RTS

Menggunakan super fine strand copper (kelas RTS, lebih baik dari IEC 60228 Class 5 dan DIN VDE 0295 Class 5). Struktur ultra-halus ini mengurangi fatigue conductor secara signifikan, memungkinkan bending radius rendah tanpa patah.

RHEYCLEAN™ EPDM Insulation

Isolasi berbasis EPDM (Ethylene Propylene Diene Monomer) RHEYCLEAN™ sesuai DIN VDE 0207 part 20. Keunggulan utama: tahan panas (-40°C hingga +90°C), tahan minyak, ozon, dan cuaca. Formula khusus mencegah perluasan micro-crack pada siklus bending berulang, sehingga umur isolasi jauh lebih panjang dibandingkan PVC atau XLPE konvensional.

Lapisan Semi-konduktif EVA (RHEYSTRIP™)

Lapisan luar semi-konduktif berbasis EVA dengan Easy-Strip Design™. Keunggulan: mudah di-terminasi bahkan pada suhu -20°C tanpa alat pemanas khusus. Distribusi medan listrik merata, mengurangi partial discharge dan meningkatkan keandalan pada tegangan tinggi.

Struktur Multi-Layer Anti-Torsion

• Synthetic fiber reinforcement: Benang serat sintetik bertegangan tinggi dililit secara heliks untuk membatasi radial stress dan mencegah rotasi inti kabel di dalam sheath.

• PCP Sheath (sandwich construction): Polychloroprene tipe 5GM5 dengan desain sandwich memberikan fleksibilitas ekstrem. Kabel dapat mengalami deformasi elastis saat torsí tanpa meninggalkan permanent set.

• Inner sheath sebagai moisture barrier: Melindungi core dari infiltrasi air laut.

Struktur ini memungkinkan kabel menyerap seluruh stres mekanik di lapisan luar, sementara konduktor dan isolasi tetap “stress-free”.

Kinerja Mekanis dan Elektris

• Tegangan: 3–30 kV dengan 7 kelas optimasi.

• Torsion resistance: ±90°/m, diuji jutaan siklus.

• Flex cycles: >2 juta siklus pada kecepatan 190 m/min.

• Bending radius: hanya 20x diameter kabel.

• Standar: DIN VDE 0250-813, VDE 0281, IEC 60228.

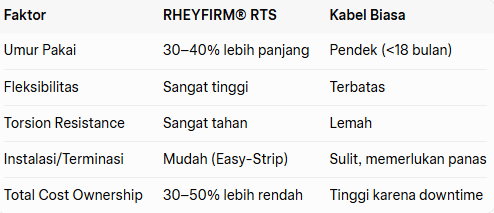

Keunggulan Dibanding Kabel Biasa

Di terminal Hamburg, kabel ini beroperasi 3 tahun tanpa kegagalan, sementara kabel sebelumnya gagal setiap 18 bulan.

Aplikasi RHEYFIRM® di Indonesia

Pelabuhan

Cocok untuk STS crane di Tanjung Priok, Tanjung Perak, Makassar, dan Bitung. Kabel ini mendukung operasi 24/7 di lingkungan garam dan kelembaban tinggi, mengurangi risiko kegagalan yang sering terjadi pada kabel impor biasa.

Industri Pertambangan

Di tambang nikel Sulawesi (seperti IMIP) dan batubara Kalimantan, kabel ini digunakan pada electric shovel, dragline, dan conveyor system. Ketahanan terhadap debu dan getaran ekstrem membuatnya ideal untuk operasi tambang terbuka 24 jam.

Industri Berat

Pabrik baja dan smelter nikel memanfaatkan kabel ini pada overhead crane dan material handling system.

Sistem Material Handling

Stacker-reclaimer dan automated yard system di pelabuhan dan pabrik mendapatkan manfaat dari keandalan suplai daya tanpa gangguan.

Mengapa RHEYFIRM® Menjadi Pilihan Unggul?

RHEYFIRM® bukan hanya kabel, melainkan solusi engineering menyeluruh untuk lingkungan ekstrem Indonesia. Dengan integrasi multi-fungsi, ketahanan mekanis-elektrik yang superior, umur pakai panjang, dan biaya total kepemilikan lebih rendah, kabel ini membantu operator pelabuhan dan tambang meningkatkan produktivitas sambil mengurangi risiko keselamatan dan kerugian ekonomi.

FAQ

Q1: Apa itu kabel reeling crane?

Kabel reeling crane adalah kabel fleksibel khusus yang digulung pada drum untuk menyediakan daya listrik ke bagian bergerak crane.

Q2: Berapa tegangan kabel crane pelabuhan?

Biasanya 3–30 kV, tergantung kapasitas crane.

Q3: Apa penyebab utama kerusakan kabel crane?

Torsí berulang, fatigue conductor, korosi garam, dan micro-cracking isolasi.

Q4: Berapa umur pakai kabel reeling?

Dengan kabel premium seperti RHEYFIRM®, bisa mencapai 3–5 tahun atau >2 juta siklus.

Q5: Apakah kabel biasa bisa digunakan untuk crane?

Tidak direkomendasikan, karena cepat rusak dan berisiko tinggi.

Q6: Mengapa kabel EPDM lebih baik dari XLPE?

EPDM lebih fleksibel, tahan micro-crack pada bending berulang, dan tahan cuaca tropis.

Q7: Apakah kabel ini cocok untuk tambang di Indonesia?

Ya, sangat cocok untuk tambang nikel dan batubara karena ketahanan debu, getaran, dan suhu ekstrem.

Q8: Berapa biaya downtime akibat kerusakan kabel?

Bisa mencapai ratusan juta rupiah per hari per crane, belum termasuk demurrage kapal.

Kesimpulan

Kabel reeling merupakan faktor kritis dalam operasi crane pelabuhan dan industri berat Indonesia. Risiko kegagalan sangat besar, namun dengan memilih solusi seperti RHEYFIRM® (RTS) NTSGCEWTOEUS, operator dapat mencapai keandalan maksimal, keselamatan tinggi, dan efisiensi optimal. Di era Indonesia sebagai global maritime fulcrum, investasi pada kabel reeling premium bukanlah biaya, melainkan investasi strategis untuk masa depan logistik nasional yang lebih kuat dan berkelanjutan.
