Bagaimana Cordaflex® SMRT (N)SHTOEU Mendefinisikan Ulang Kabel Penggulung Bertegangan Tinggi di Pelabuhan Indonesia: Desain, Peningkatan Kinerja & Alternatif yang Hemat Biaya

Di Pelabuhan Tanjung Priok yang sibuk 24/7, sebuah STS crane berhenti mendadak karena kabel reel putus. Kerugian operasional mencapai ratusan juta rupiah per jam, kapal menunggu, dan rantai pasok terganggu. Di Surabaya, Batam, atau Makassar, situasi serupa terjadi berulang kali. Penyebab utamanya? Kabel penggulung (reeling cable) yang tidak mampu menahan beban dinamis ekstrem, torsin, UV tropis, dan siklus kerja tinggi di lingkungan pelabuhan Indonesia.

Di sinilah Cordaflex® SMRT (N)SHTOEU dari Prysmian Group mendefinisikan ulang standar kabel penggulung bertegangan rendah 0.6/1 kV untuk crane pelabuhan. Kabel premium ini bukan sekadar kabel listrik biasa, melainkan solusi rekayasa yang menggabungkan kekuatan tarik konduktor tertinggi (25 N/mm²), inner sheath EPR inovatif, rasio dinamik Fzd/Fzp = 1.25×, serta 31 konfigurasi power + fiber optik hingga 3×300 mm² (620 A / 22.500 N).

Artikel komprehensif ini akan membahas secara mendalam desain, spesifikasi teknis, keenam peningkatan performa utama, perbandingan dengan Trommelflex KSM-S, serta mengapa versi Feichun Cable menjadi alternatif ekonomis yang paling masuk akal bagi pelabuhan Indonesia. Bagi engineer, operator, dan procurement di industri maritim, panduan ini akan membantu Anda memilih kabel yang tepat untuk mengurangi downtime, memperpanjang umur kabel, dan mendukung otomatisasi pelabuhan masa depan.

Latar Belakang Operasi Crane dan Kabel Reel di Pelabuhan Indonesia

Pelabuhan Indonesia seperti Tanjung Priok (Jakarta), Terminal Petikemas Surabaya, dan Pelabuhan Makassar merupakan pusat logistik Asia Tenggara dengan volume kontainer yang terus meningkat. Menurut data terkini, Tanjung Priok menangani jutaan TEU per tahun, sementara tren elektrifikasi crane (E-RTG, STS elektrik) semakin pesat untuk mendukung target net-zero emission 2060.

Crane utama yang menggunakan kabel reel meliputi:

• STS (Ship-to-Shore): bergerak horizontal panjang di sepanjang dermaga.

• RTG/RMG (Rubber Tyred / Rail Mounted Gantry): bergerak di yard container.

• E-RTG: crane karet ban yang dialiri listrik via kabel reel motoris (motorized cable reel).

Mode operasi reel umumnya center-feed (kabel masuk di tengah reel, ada pembalikan tekukan) atau end-feed (kabel masuk di ujung, lebih sederhana). Setiap hari, reel ini melakukan ribuan siklus tarik-lepas dengan kecepatan hingga 200 m/menit, disertai beban tarik dinamis (akselerasi, pengereman, angin), torsin ±50°/m, dan getaran. Lingkungan tropis Indonesia menambah tantangan: suhu tinggi (hingga 40°C), kelembaban 80-90%, sinar UV kuat, kabut garam, hujan deras, dan paparan minyak.

Kabel reel standar sering gagal dalam 1-2 tahun karena:

• Konduktor putus akibat tensile strength rendah.

• Inner sheath migrasi atau delaminasi saat panas tinggi.

• Tidak tahan UV/ozon/air, menyebabkan retak luar.

• Kurangnya integrasi fiber optik untuk sistem otomatisasi modern.

Akibatnya, downtime mahal: satu STS crane mati bisa merugikan hingga Rp500 juta per hari. Oleh karena itu, pemilihan kabel seperti Cordaflex® SMRT (N)SHTOEU menjadi investasi strategis.

Apa Itu Cordaflex® SMRT (N)SHTOEU? Mengapa Disebut Premium Prysmian?

Cordaflex® SMRT (N)SHTOEU adalah kabel penggulung low-voltage premium Prysmian Group yang memenuhi standar VDE 0250-814. “SMRT” menandakan tier performa tertinggi di lini NSHTÖU, berada di atas Cordaflex standar dan Trommelflex KSM-S. Kabel ini dirancang khusus untuk aplikasi dengan tekanan mekanis sangat tinggi: reeling di STS, E-RTG, dan material handling berat.

Konstruksi inti:

• Konduktor: Tembaga murni, Class 5 (fleksibel tinggi).

• Insulasi: Rubber 3GI3 (90°C kontinu, 250°C short-circuit).

• Inner sheath: EPR (ethylene propylene rubber) – unik dan superior.

• Anti-torsion: Anyaman polyester (±50°/m).

• Outer sheath: Rubber 5GM5 hitam (tahan abrasi, robek, UV, oil, ozone, water).

• Sertifikasi: Quad environmental (UV + Oil + Ozone + Water), flame retardant EN 60332-1-2.

Berbeda dengan kabel konvensional, SMRT menghilangkan kompromi: tensile strength tertinggi di kelasnya, rasio dinamik yang terukur, dan kompatibilitas penuh dengan VFD (variable frequency drive) untuk penghematan energi.

Spesifikasi Teknis Lengkap Cordaflex® SMRT (N)SHTOEU

Kabel ini memiliki tegangan rated 0.6/1 kV, test voltage 3.5 kV, suhu operasi bergerak -35°C hingga +80°C, radius tekuk minimum 5×Ø saat bergerak. Kecepatan reeling: 160 m/min (center-feed) dan 200 m/min (end-feed). Berat tembaga dan total bervariasi sesuai konfigurasi.

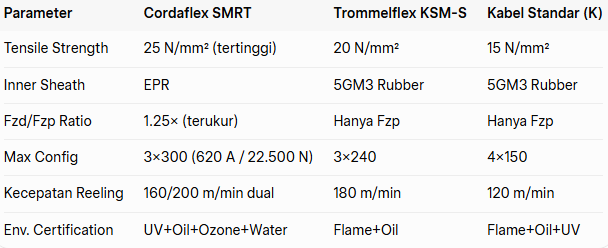

Tabel perbandingan performa utama (berdasarkan data resmi Prysmian/Klaus Faber):

9 Konfigurasi Pure Power (3×35 hingga 3×300) dan 22 varian fiber optik akan dibahas mendalam di bagian berikutnya.

Analisis Mendalam: Keenam Peningkatan Performa Cordaflex® SMRT (N)SHTOEU

Bagian ini merupakan inti artikel. Keenam upgrade ini membuat SMRT mendefinisikan ulang kabel penggulung di pelabuhan Indonesia.

(1) Pure Power Configuration: 9 Ukuran dari 3×35 hingga 3×300 mm²

Cordaflex SMRT menyediakan 9 ukuran pure power lengkap, mulai dari 3×35+3×16/3 (untuk RTG kecil, arus 162 A) hingga flagship 3×300+3×150/3 (620 A, dynamic tensile 22.500 N). Keunggulan ini unik: tidak ada kabel LV reeling lain yang mencapai 3×300 mm² dengan rating listrik penuh tanpa downgrade.

Manfaat untuk Indonesia: Di Tanjung Priok, STS crane besar memerlukan arus tinggi untuk hoist dan trolley. Konfigurasi besar mengurangi kebutuhan paralel kabel (hemat ruang reel, bobot lebih ringan). Contoh perhitungan: Untuk crane dengan beban 50 ton dan jarak reeling 120 m, 3×300 mm² memberikan margin ampacity >20% di suhu 40°C tropis, sesuai VDE 0298-4. Berat Cu/km mencapai 10.080 kg/km pada ukuran terbesar, tetapi tensile tinggi mencegah elongasi berlebih.

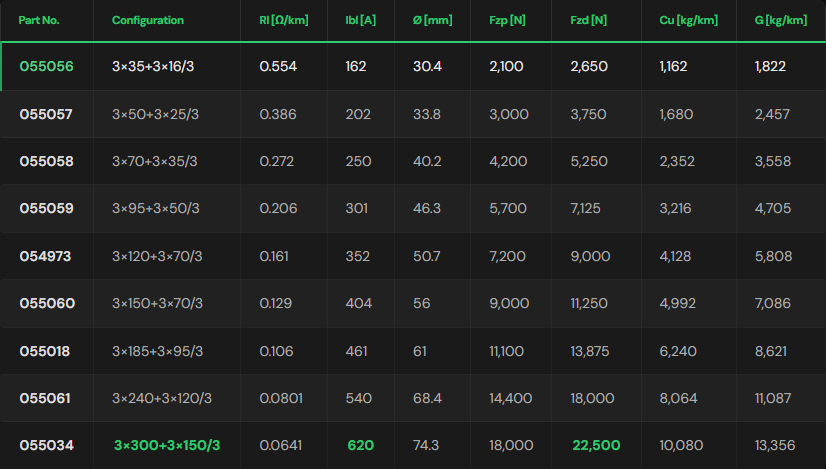

Tabel contoh (beberapa ukuran representatif):

Dengan 9 pilihan, engineer pelabuhan dapat matching tepat dengan spesifikasi crane ZPMC atau Liebherr tanpa over-spec (hemat biaya).

(2) Fiber Optic Configuration: 22 Kombinasi E9/G50/G62.5

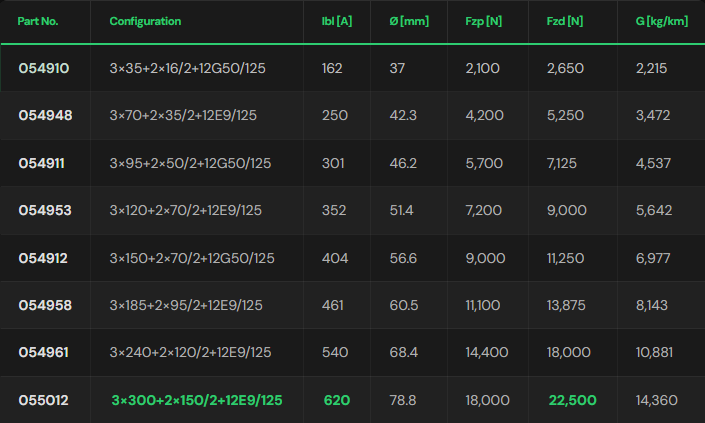

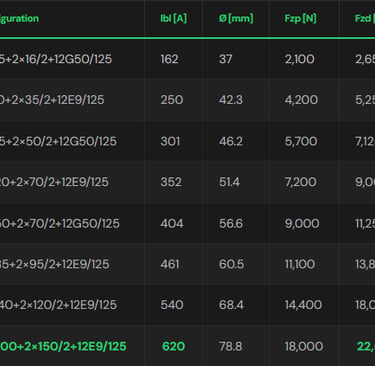

SMRT menawarkan 22 varian fiber optik (12 core per kabel) dengan tipe E9/125 (single-mode), G50/125 atau G62.5/125 (multi-mode). Fiber ditempatkan di interstices dengan split earth conductor, sehingga tidak mengurangi rating listrik atau tensile.

Manfaat: Pelabuhan Indonesia sedang menuju smart port (otomatisasi, real-time monitoring via Profibus/Ethernet/Industrial Ethernet). Fiber memungkinkan transmisi data tanpa latency, diagnostic prediktif, dan integrasi IoT untuk crane. Contoh: Di E-RTG Surabaya, 12E9/125 memungkinkan kontrol remote dan sensor vibration. Kombinasi mencakup seluruh 8 ukuran power, sehingga fleksibel untuk upgrade bertahap. Tidak seperti kabel biasa yang butuh kabel terpisah, SMRT mengintegrasikan semuanya dalam satu reel – kurangi kompleksitas instalasi hingga 40%.

(3) 25 N/mm²: Conductor Tensile Strength Tertinggi di Kabel Low-Voltage Reeling

Ini adalah peningkatan paling krusial. SMRT mencapai 25 N/mm² (25% lebih tinggi dari KSM-S 20 N/mm², 67% lebih tinggi dari standar 15 N/mm²). Proses stranding Class 5 dioptimalkan untuk distribusi stres merata.

Implikasi teknis: Saat reeling, konduktor mengalami tensile dinamis dari self-weight, angin, dan akselerasi. Rumus sederhana F = m·a + g·sinθ menunjukkan beban puncak bisa mencapai 1,5× Fzp. Dengan 25 N/mm², kabel tahan hingga 22.500 N pada 3×300 tanpa risiko conductor break. Di pelabuhan tropis dengan angin monsun, ini berarti umur kabel 2-3× lebih panjang, mengurangi frekuensi penggantian dari 18 bulan menjadi 4-5 tahun.

(4) Fzd/Fzp = 1.25×: Engineering Dynamic Ratio yang Terukur

Berbeda dengan KSM-S yang hanya publikasi Fzp (permanent tensile), SMRT memberikan Fzd (dynamic) = 1,25 × Fzp secara konsisten di semua konfigurasi. Ini memudahkan perhitungan engineer: Fzd mewakili beban instan saat brake/accelerate.

Contoh aplikasi Indonesia: Untuk reel center-feed 80 m, engineer hitung Fzd = 1,25 × Fzp, lalu tambah faktor safety 1,2 untuk angin. Hasil: desain reel yang presisi, hindari over-design atau under-design. Rasio ini meningkatkan safety margin hingga 25%, krusial untuk menghindari kegagalan mendadak di dermaga ramai.

(5) EPR Inner Sheath: Mengapa Lebih Penting Daripada yang Anda Bayangkan

EPR (ethylene propylene rubber) menggantikan rubber 5GM3 standar. Karena kompatibilitas kimia sempurna dengan insulasi 3GI3 (sama keluarga polimer), EPR mencegah migrasi bahan, delaminasi, dan micro-void di bawah siklus termal (90°C kontinu + short-circuit 250°C).

Penjelasan mendalam: Saat arus tinggi (620 A), panas menyebabkan ekspansi berbeda antar lapisan. 5GM3 bisa menyebabkan interface stress → cracking internal → kegagalan dielektrik. EPR menghilangkan masalah ini, meningkatkan umur isolasi 30-50%. Di iklim Indonesia yang panas-lembab, EPR juga lebih tahan hydrolytic degradation. Hasil: lebih sedikit partial discharge, lebih aman untuk VFD (kurangi EMI), dan downtime mendekati nol.

(6) Dual Speed Rating: Center-Feed 160 m/min / End-Feed 200 m/min

SMRT kompatibel dua mode instalasi tanpa kompromi. Center-feed (umum di STS) punya reverse bending stress, dibatasi 160 m/min. End-feed (lebih modern) bebas stress itu, capai 200 m/min.

Fleksibilitas ini ideal untuk pelabuhan Indonesia yang campur crane lama-baru. Satu tipe kabel cukup untuk seluruh fleet, simplifikasi inventory dan procurement. Kecepatan tinggi mendukung produktivitas: crane lebih cepat bergerak antar bay, throughput naik 15-20%.

Keenam upgrade ini saling sinergi: tensile tinggi + EPR + dynamic ratio + dual speed + fiber = kabel yang tidak hanya tahan, tapi juga cerdas dan future-proof.

Mengapa Feichun Cable Menjadi Alternatif Ekonomis Terbaik untuk Indonesia

Feichun Special Cable memproduksi versi setara 100% dengan Cordaflex SMRT (VDE certified, spesifikasi identik: 25 N/mm², EPR, 1.25× ratio, 5GM5, 31 config). Keunggulan:

Desain Rekayasa yang Sebanding

Kabel reeling Feichun dirancang dengan prinsip rekayasa maju yang sejalan dengan standar Eropa terkemuka. Fitur teknis utamanya meliputi:

• Isolasi EPR (Ethylene Propylene Rubber) yang memberikan fleksibilitas tinggi, stabilitas termal, serta keandalan listrik dalam kondisi dinamis

• Sistem selubung (sheath) yang diperkuat, dirancang untuk meningkatkan ketahanan terhadap abrasi, minyak, dan lingkungan yang keras

• Struktur anti-torsi, yang secara efektif mengurangi tegangan puntir internal dan secara signifikan menurunkan risiko kelelahan serta kerusakan konduktor

Kombinasi fitur ini memastikan kabel Feichun dapat beroperasi secara andal dalam aplikasi berat seperti crane pelabuhan dan sistem reeling industri.

Keunggulan Performa vs Biaya

Kabel Feichun dirancang untuk memberikan kinerja tinggi dengan tetap mempertahankan daya saing dari segi biaya:

• Mampu mencapai sekitar 80–90% performa dibandingkan merek Eropa premium

• Dengan harga yang jauh lebih ekonomis, yaitu sekitar 60–75% dari biaya produk Eropa

Keseimbangan antara performa dan biaya ini menjadikannya pilihan yang sangat menarik untuk proyek yang membutuhkan keandalan sekaligus efisiensi anggaran.

Waktu Pengiriman Lebih Cepat

Waktu pengiriman merupakan faktor penting dalam proyek industri dan pelabuhan berskala besar. Feichun menawarkan keunggulan dalam hal efisiensi suplai:

• Pemasok Eropa umumnya membutuhkan waktu 12–20 minggu

• Feichun dapat mengirimkan dalam waktu sekitar 4–8 minggu

Waktu pengiriman yang lebih singkat ini membantu mengurangi keterlambatan proyek dan meningkatkan efisiensi pelaksanaan.

Keunggulan Kustomisasi

Feichun menyediakan fleksibilitas tinggi dalam desain kabel untuk memenuhi kebutuhan spesifik proyek:

• Opsi desain yang fleksibel, memungkinkan penyesuaian terhadap berbagai kebutuhan mekanis dan elektris

• Konfigurasi yang disesuaikan, termasuk variasi ukuran konduktor, integrasi serat optik, sistem pelindung (shielding), dan material selubung

Kemampuan kustomisasi ini memastikan solusi kabel dapat disesuaikan secara tepat dengan kondisi operasional dan kebutuhan performa setiap aplikasi.

Feichun telah pasok ke proyek port Asia termasuk kerjasama dengan China Merchants Port, cocok untuk ZPMC crane di Indonesia.

FAQ (Frequently Asked Questions)

1. Apa beda Cordaflex SMRT dengan kabel reel biasa?

   Tensile 25 N/mm² + EPR + dynamic ratio quantified.

2. Berapa umur kabel di iklim tropis Indonesia?

   4-5 tahun atau lebih dengan perawatan benar.

3. Apakah support fiber optik untuk E-RTG?

   Ya, 22 varian 12-core E9/G50/G62.5.

4. Berapa harga Feichun vs Prysmian original?

   Hemat 40-47% dengan spesifikasi sama.

5. Bagaimana hitung Fzd/Fzp untuk reel saya?

   Gunakan Fzd = 1,25 × Fzp + faktor angin/akselerasi (tim Feichun bantu gratis).

6. Apakah tersedia stok di Indonesia?

   Feichun bisa custom dan kirim cepat.

7. Sertifikasi apa yang dimiliki?

   VDE 0250-814, quad environmental.

8. Bagaimana cara order spesifikasi lengkap?

   Hubungi email di bawah.

Kesimpulan

Cordaflex® SMRT (N)SHTOEU mendefinisikan ulang kabel penggulung di pelabuhan Indonesia melalui desain premium dan keenam peningkatan performa yang telah dianalisis mendalam. Dari 9 ukuran power hingga fiber optik, tensile 25 N/mm², rasio dinamik 1.25×, EPR inner sheath, dan dual speed – semuanya dirancang untuk mengatasi tantangan tropis dan operasi 24/7.

Dengan Feichun sebagai alternatif lokal yang hemat biaya, cepat kirim, dan performa setara, pelabuhan Indonesia kini memiliki solusi terbaik untuk masa depan yang lebih efisien dan andal.
