Ganti Kabel Sandvik LHD Hemat Biaya: Spesifikasi Kabel (N)TMCGEWÖU 3×70+3×35/3 untuk Tambang Bawah Tanah Indonesia

Pendahuluan

Industri pertambangan bawah tanah di Indonesia sedang mengalami pertumbuhan pesat. Menurut data pasar terkini, nilai pasar peralatan tambang bawah tanah Indonesia mencapai USD 235,4 juta pada tahun 2024 dan diproyeksikan mencapai USD 397,5 juta pada tahun 2030, dengan Compound Annual Growth Rate (CAGR) 9,1%. Segmen Load-Haul-Dump (LHD) menjadi penyumbang terbesar sekaligus yang paling cepat tumbuh. Sandvik, sebagai pemimpin global di bidang peralatan tambang bawah tanah bersama Epiroc dan Caterpillar, mendominasi pasar LHD dengan pangsa lebih dari 75% di segmen loader underground secara global.

Sandvik LHD seri Toro™ telah menjadi pilihan utama di tambang hard rock Indonesia, khususnya untuk komoditas emas, tembaga, dan nikel di Papua, Sulawesi, serta Kalimantan. Mesin-mesin ini tidak hanya menangani operasi pengangkutan bijih di lorong sempit dan dalam, tetapi juga mendukung transisi menuju pertambangan yang lebih aman, berkelanjutan, dan otomatis. Namun, salah satu komponen kritis yang sering menjadi “pain point” adalah kabel reeling (trailing cable) yang menghubungkan LHD listrik ke sumber daya. Kabel OEM Sandvik mahal (USD 8.000–12.000 per unit), sementara penggantian yang salah dapat menyebabkan downtime mahal dan risiko keselamatan.

Artikel ini memberikan panduan profesional dan komprehensif bagi dealer kabel, procurement decision maker, serta tim maintenance di industri pertambangan Indonesia. Kami akan membahas: aplikasi Sandvik LHD di Indonesia, alasan mengapa tambang bawah tanah Indonesia membutuhkannya, model-model populer, persyaratan teknis kabel, serta analisis mendalam mengapa kabel generic berkualitas tinggi (N)TMCGEWÖU 3×70+3×35/3 dapat menggantikan kabel original Sandvik secara aman dan hemat biaya hingga 52% dalam siklus 5 tahun. Semua berdasarkan standar VDE 0250-813, data teknis kabel, serta pengalaman lapangan dari tambang serupa di Asia Tenggara dan Amerika Latin.

Apa Itu Sandvik LHD dan Aplikasinya di Tambang Bawah Tanah Indonesia

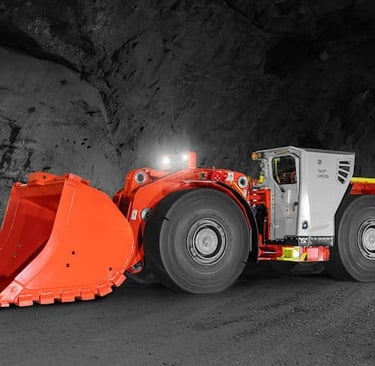

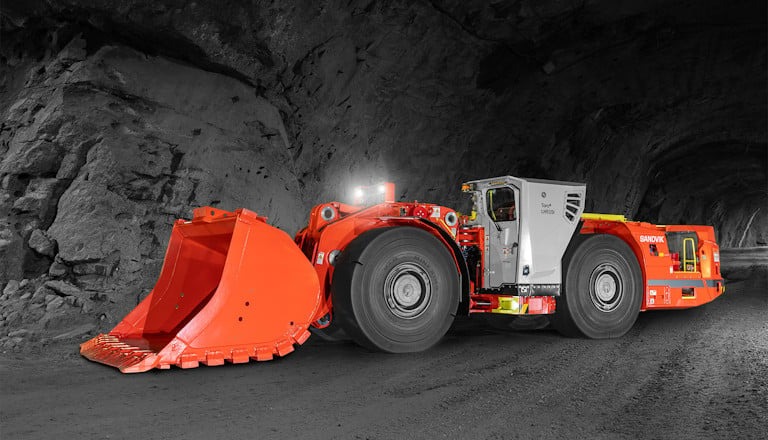

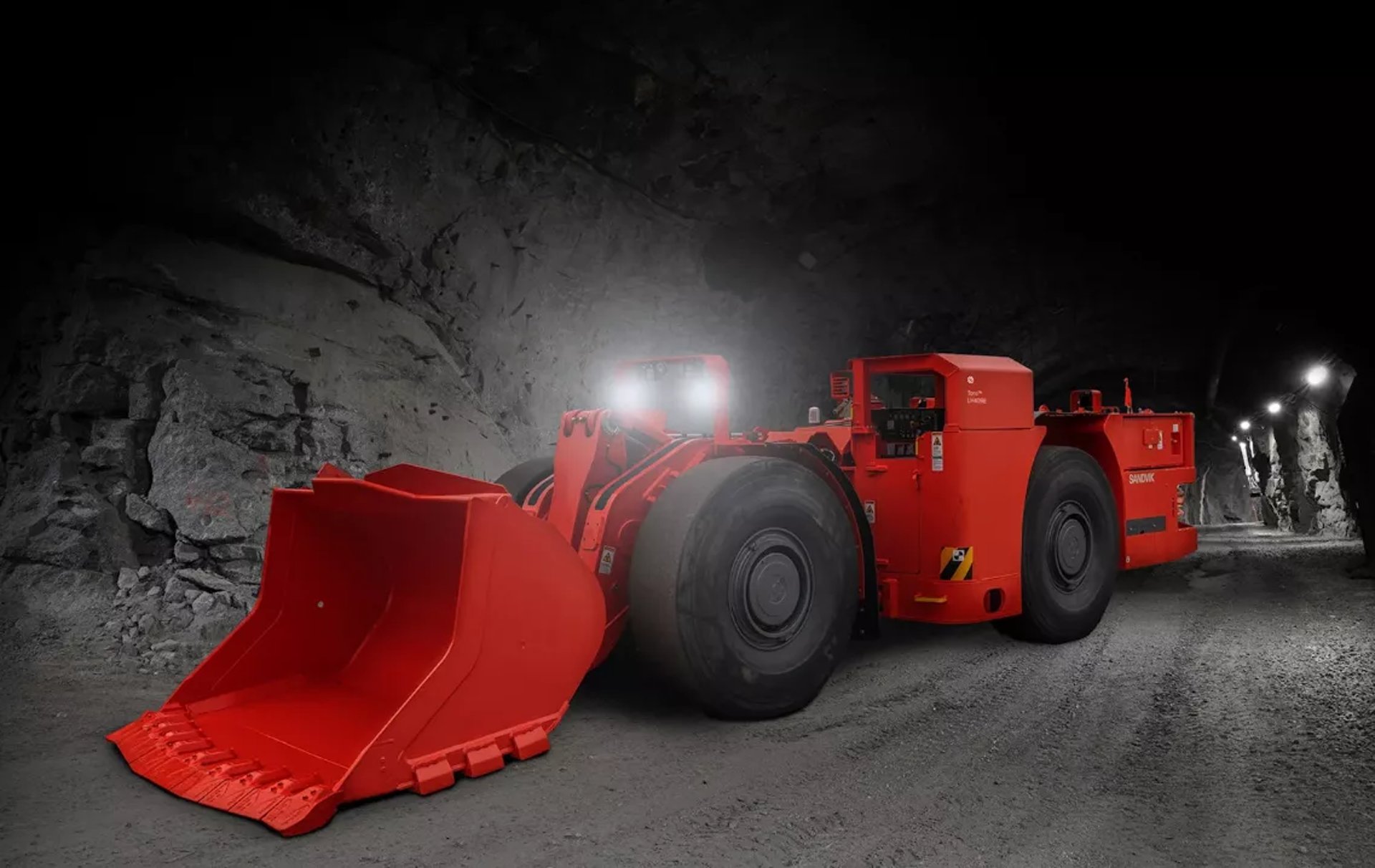

Sandvik LHD (Load-Haul-Dump) adalah loader articulated beroda karet yang dirancang khusus untuk operasi underground hard rock mining. Fungsi utamanya adalah mengisi (load), mengangkut (haul), dan membuang (dump) bijih atau material galian di dalam terowongan sempit. Berbeda dengan loader permukaan, Sandvik LHD memiliki desain kompak, sistem kemudi artikulasi, serta kemampuan manuver tinggi di ruang terbatas.

Di Indonesia, aplikasi Sandvik LHD sangat relevan dengan karakteristik tambang bawah tanah lokal:

• Lorong sempit dan vena sempit (narrow vein):

  Banyak tambang emas dan tembaga di Papua dan Sulawesi memiliki lebar terowongan hanya 2–2,5 meter. Model low-profile seperti Toro LH202 dan LH209L sangat cocok.

• Penambangan dalam (deep mining):

  Kedalaman mencapai ratusan hingga 1.500 meter, di mana ventilasi terbatas dan getaran tinggi.

• Metode penambangan block caving atau sublevel stoping:

  LHD digunakan untuk mengangkut bijih hasil peledakan secara kontinu.

• Otomatisasi:

  Banyak tambang besar kini mengadopsi Sandvik AutoMine® untuk operasi remote atau unmanned, meningkatkan keselamatan dan produktivitas hingga 50% lebih lama waktu operasi efektif.

Pada tahun 2025, Sandvik mendapatkan order besar peralatan underground di Asia Tenggara (termasuk development drill, cable bolter, dan load-haul equipment) senilai sekitar SEK 450 juta. Pengiriman berlangsung hingga kuartal pertama 2026. Order ini mencerminkan kepercayaan pelanggan regional terhadap teknologi Sandvik, yang langsung dapat diterapkan di proyek-proyek Indonesia. Sandvik juga memiliki pusat servis di Balikpapan yang mendukung after-sales cepat, mengurangi downtime.

Secara praktis, satu unit Toro LH514E dapat menggantikan 3–4 unit diesel loader konvensional dalam shift yang sama, dengan emisi nol di bawah tanah dan konsumsi energi lebih rendah.

Mengapa Tambang Bawah Tanah Indonesia Membutuhkan Sandvik LHD?

Tambang bawah tanah Indonesia menghadapi tantangan unik:

• Lorong sempit dan tidak rata.

• Kelembaban tinggi (>80%) serta suhu 28–40°C.

• Getaran kuat dan risiko longsor.

• Regulasi keselamatan dan lingkungan yang semakin ketat (Stage V emission, pengurangan emisi diesel bawah tanah).

• Tekanan produktivitas tinggi untuk memenuhi target ekspor mineral olahan.

Sandvik LHD menjawab tantangan ini dengan beberapa keunggulan utama:

1. Desain kompak dan fleksibel: Dimensi rendah (tinggi hanya 2,1 m pada model narrow-vein) serta radius belok kecil memungkinkan operasi di terowongan 2–4,5 m.

2. Daya listrik atau baterai: Model kabel-electric (seperti LH514E) dan battery-electric (LH518iB) menghilangkan emisi diesel bawah tanah, mengurangi kebutuhan ventilasi hingga 30–40%, serta menurunkan kebisingan dan getaran.

3. Produktivitas tinggi: Payload 10–25 ton, breakout force hingga 28 ton, dan kecepatan ramp tinggi. Sistem Intelligent Control System memantau kondisi real-time.

4. Keselamatan dan otomatisasi: AutoMine® memungkinkan pengoperasian jarak jauh, mengurangi paparan pekerja terhadap bahaya. Fitur Shark™ GET (Ground Engaging Tools) memperpanjang umur bucket.

5. Dukungan lokal & sustainability: Pabrik Sandvik di Malaysia melayani Asia Pasifik termasuk Indonesia, mempercepat pengiriman dan suku cadang. Transisi ke battery-electric sejalan dengan target net-zero emission pemerintah.

Dibandingkan loader diesel konvensional, Sandvik LHD mengurangi Total Cost of Ownership (TCO) hingga 20–30% melalui efisiensi energi dan pengurangan downtime. Bagi procurement manager, ini berarti investasi yang cepat kembali (payback period lebih singkat) sekaligus memenuhi ESG reporting.

Model Sandvik LHD yang Umum Digunakan di Indonesia

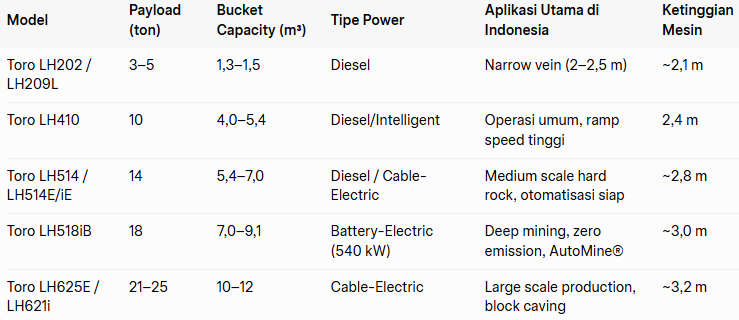

Berikut adalah model Toro™ series yang paling populer dan sesuai kondisi Indonesia (berdasarkan spesifikasi resmi Sandvik dan pengalaman lapangan):

Catatan praktis:

• Model cable-electric (LH514E, LH625E) paling banyak digunakan karena infrastruktur listrik tambang sudah tersedia.

• LH518iB adalah tren terbaru (2024–2026) karena zero underground diesel emission dan kemampuan swap battery cepat.

• Semua model kompatibel dengan sistem reeling cable yang sama (3×70 + 3×35/3 mm²).

Pemilihan model harus mempertimbangkan kedalaman, lebar lorong, serta rencana otomatisasi 3–5 tahun ke depan.

Persyaratan Teknis Kabel untuk Sandvik LHD

Kabel reeling pada Sandvik LHD adalah komponen krusial karena mengalami 10–20 siklus reeling per shift (12.500–50.000 siklus dalam 5 tahun). Kabel harus memenuhi standar VDE 0250-813 (heavy-duty flexible rubber-sheathed cables for mining) dan DIN VDE 0298-4 (perhitungan current-carrying capacity).

Spesifikasi teknis utama:

• Konfigurasi konduktor: 3×70 mm² (phase) + 3×35 mm² (ground/auxiliary) – total copper cross-section memadai untuk motor 100–300 kW.

• Ampacity referensi: 246 A (pada 30°C ambient, 90°C conductor temperature).

• Beban aktual LHD: Normal 100–200 A, peak 220–240 A (misalnya pada LH625E saat bucket penuh).

• Mechanical requirements:

  • Diameter luar: 48–52 mm.

  • Minimum bending radius: 12 × OD ≈ 600 mm.

  • Tensile strength: 15 N/mm² (maksimum pulling tension 3.150 N).

• Insulasi & sheath: EPR (Ethylene Propylene Rubber) rated 90°C + 5GM5 high-grip rubber sheath (tahan abrasi kasar).

• Lingkungan: Flame retardant (IEC 60332-1-2), tahan kelembaban tinggi, anti-vibration, anti-partial discharge.

Perhitungan derating (penurunan kapasitas) sangat penting di Indonesia (tropical high-humidity):

• Faktor mekanik (reeling stress & vibration): 0,85–0,92.

• Faktor suhu (setiap +5°C ambient): penurunan ~4,3%.

• Contoh derating untuk kondisi Indonesia (35°C ambient, stress sedang): 246 A → 0,88 (mekanik) = 216 A → faktor suhu = ~205 A → design limit (85% safety) ≈ 175–195 A. Ini masih aman untuk beban LHD 100–240 A.

Kabel juga harus kompatibel dengan drum reeling Sandvik, multi-pin connector, serta stress-relief termination. Kegagalan kabel paling sering disebabkan oleh instalasi buruk (bukan kualitas kabel itu sendiri).

Mengapa Kabel (N)TMCGEWÖU 3×70+3×35/3 Bisa Menggantikan Kabel Original Sandvik dengan Aman?

Kesimpulan langsung: Ya, kabel generic berkualitas tinggi (N)TMCGEWÖU 3×70+3×35/3 (atau varian (N)TSCGEWÖU) dapat menggantikan kabel OEM Sandvik secara aman dan setara bahkan superior, asalkan memenuhi spesifikasi lengkap dan instalasi profesional.

Analisis teknis mendalam (berdasarkan datasheet dan standar VDE):

1. Kesetaraan elektrik: Konduktor copper sama, insulasi EPR 90°C, ampacity referensi 246 A identik. Setelah derating (195–215 A), masih mencukupi beban LHD (100–240 A) tanpa overheating. Resistance DC 0,2563 Ω/km (20°C) → 0,3163 Ω/km (90°C). Heat dissipation tetap dalam batas.

2. Kesetaraan mekanik: OD 48–52 mm, bending radius 600 mm, tensile 3.150 N, serta anti-torsion braid (±25°/m) mencegah corkscrewing. Tahan 12.500–50.000 siklus reeling – sama dengan OEM.

3. Kesetaraan lingkungan: Sheath 5GM5 high-grip rubber tahan abrasi, lumpur, dan kelembaban tinggi Indonesia. Flame retardant IEC 60332-1-2. Cocok untuk partial discharge di terowongan basah.

4. Kompatibilitas sistem: Sesuai drum Sandvik, connector, dan stress-relief. Tidak perlu modifikasi hardware.

5. Keunggulan biaya:

   • OEM: USD 8.000–12.000 (termasuk brand premium, connector khusus, logistics).

   • Generic berkualitas: USD 3.000–5.000 (cable + termination + freight). Contoh perhitungan 15 unit LHD selama 5 tahun (2,5 kali penggantian per unit): OEM total ≈ USD 375.000 → Generic ≈ USD 180.000 → Penghematan USD 195.000 (52%). Dana ini dapat dialokasikan untuk maintenance, training, atau upgrade AutoMine®.

Bukti lapangan: Kasus tambang Chile kedalaman 800 m (kondisi serupa hard-rock) menunjukkan kabel generic beroperasi tanpa failure selama 3–5 tahun setelah derating tepat dan instalasi benar.

Panduan 5 langkah verifikasi & instalasi aman (praktis untuk procurement Indonesia):

1. Minta full datasheet + type-test certificate VDE 0250-813.

2. Verifikasi OD ≤52 mm, anti-torsion braid, sheath 5GM5.

3. Instalasi: Unwind dan letakkan rata minimal 4 jam untuk stress relief; gunakan professional termination + sealing waterproof.

4. Pre-commissioning test: Insulation resistance >10 MΩ (3–6 kV DC).

5. Maintenance rutin: Inspeksi jacket, termination, dan moisture setiap shift.

Risiko hanya muncul pada kabel murah rendah kualitas (tanpa anti-torsion atau sheath inferior). Pilih supplier terpercaya yang menyediakan field-proven data.

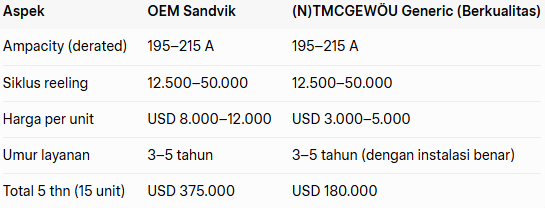

Tabel Perbandingan:

Kesimpulan

Sandvik LHD adalah solusi terbaik untuk tambang bawah tanah Indonesia karena adaptasi sempurna terhadap lorong sempit, kondisi tropis, serta tuntutan keselamatan dan produktivitas. Model Toro LH514E dan LH518iB khususnya mendukung transisi electrification dan otomatisasi.

Kabel adalah elemen kritis yang sering diabaikan. Dengan memilih (N)TMCGEWÖU 3×70+3×35/3 berkualitas tinggi sesuai standar VDE, Anda dapat menghemat puluhan hingga ratusan ribu dolar tanpa mengorbankan keandalan. Kunci sukses: verifikasi spesifikasi teknis, instalasi profesional, dan maintenance rutin.

Rekomendasi praktis bagi procurement dan dealer:

• Selalu minta type-test report dan referensi lapangan sebelum PO.

• Kerja sama dengan supplier kabel yang memahami mining reeling (seperti Feichun atau setara).

• Lakukan site audit bersama Sandvik service center untuk validasi kompatibilitas.

• Rencanakan stok spare cable 10–15% dari armada untuk hindari downtime.

Dengan keputusan yang tepat pada peralatan dan kabel, tambang bawah tanah Indonesia tidak hanya lebih produktif, tetapi juga lebih aman, hijau, dan ekonomis. Hubungi Sandvik Southeast Asia atau supplier kabel terpercaya untuk assessment lapangan gratis dan kalkulasi ROI spesifik proyek Anda.
